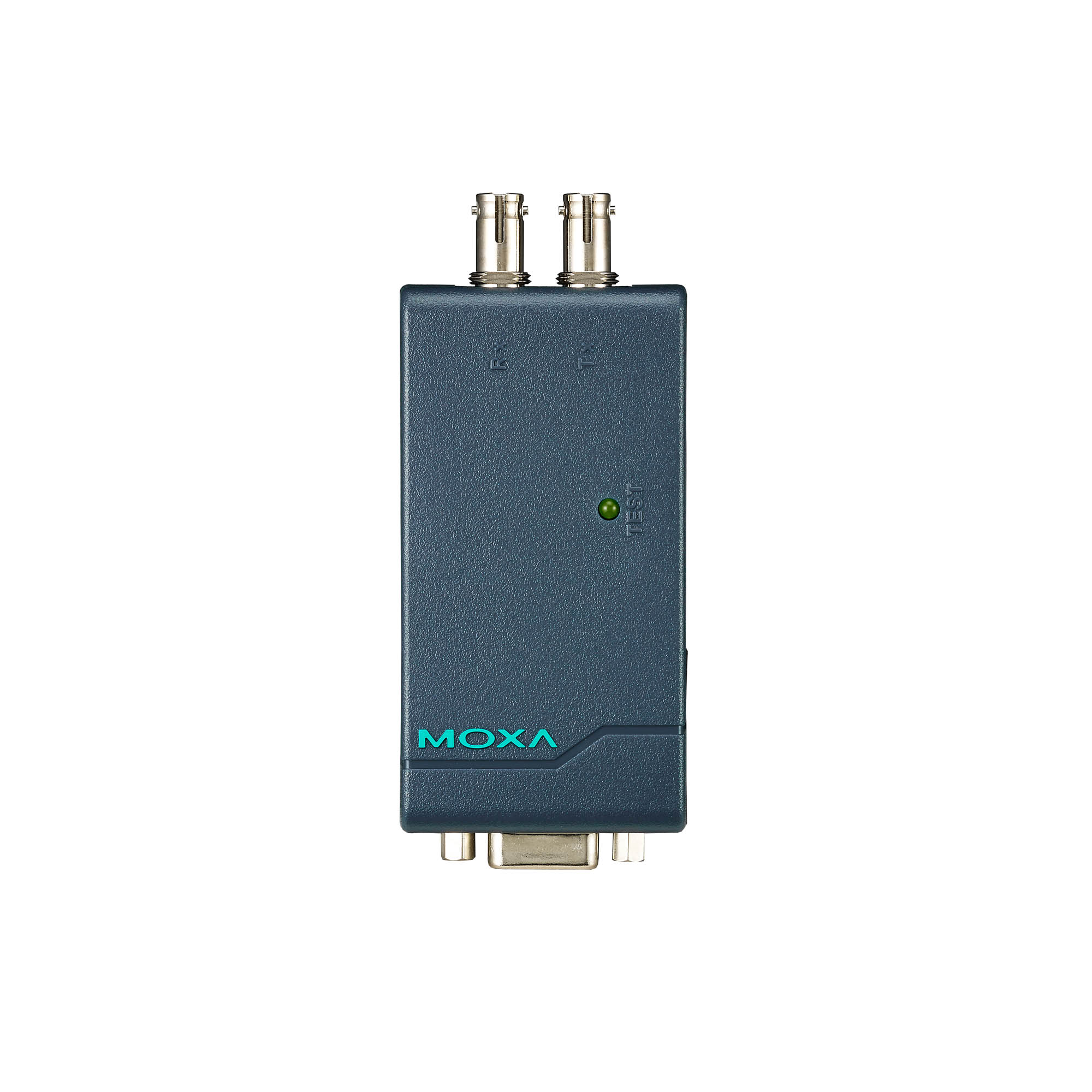

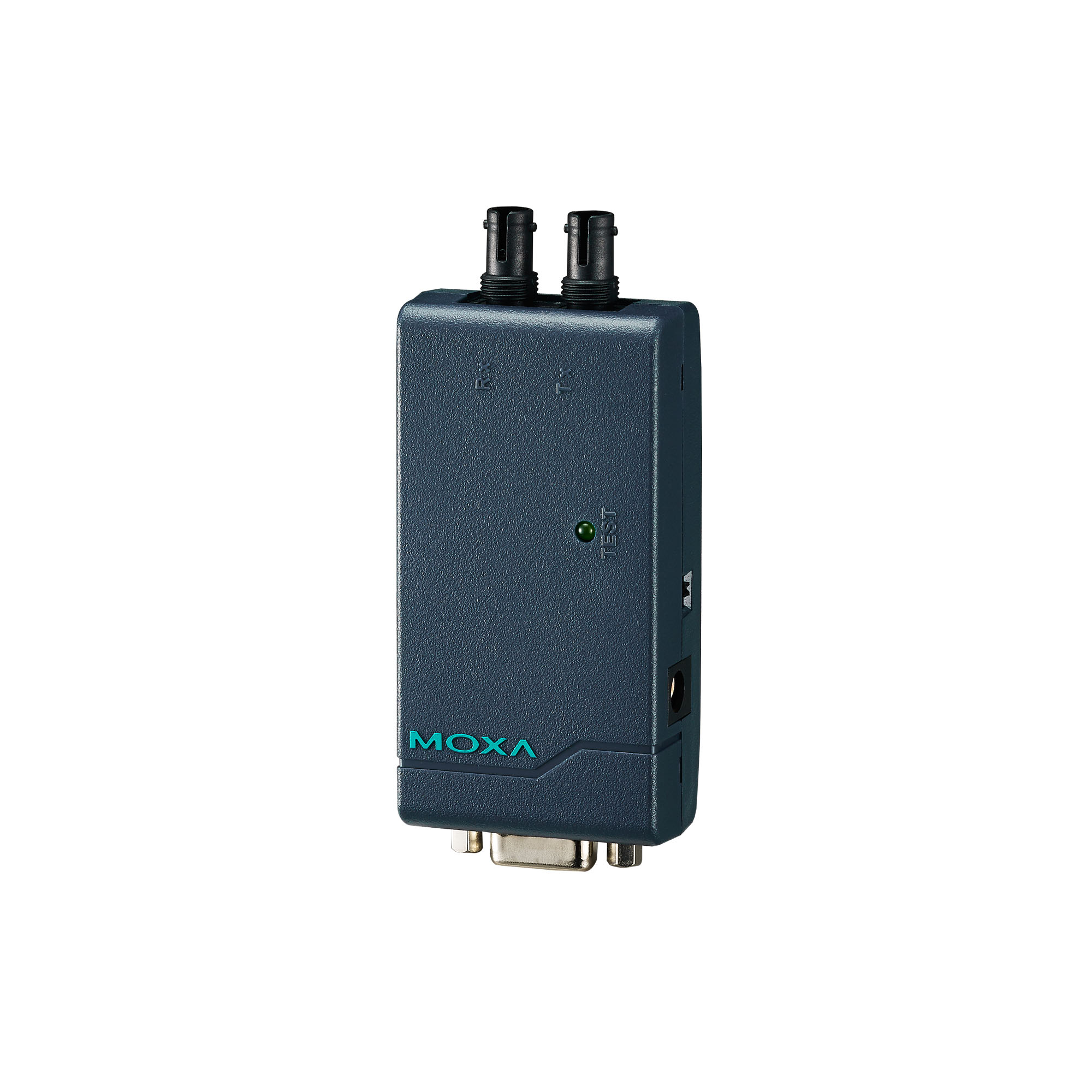

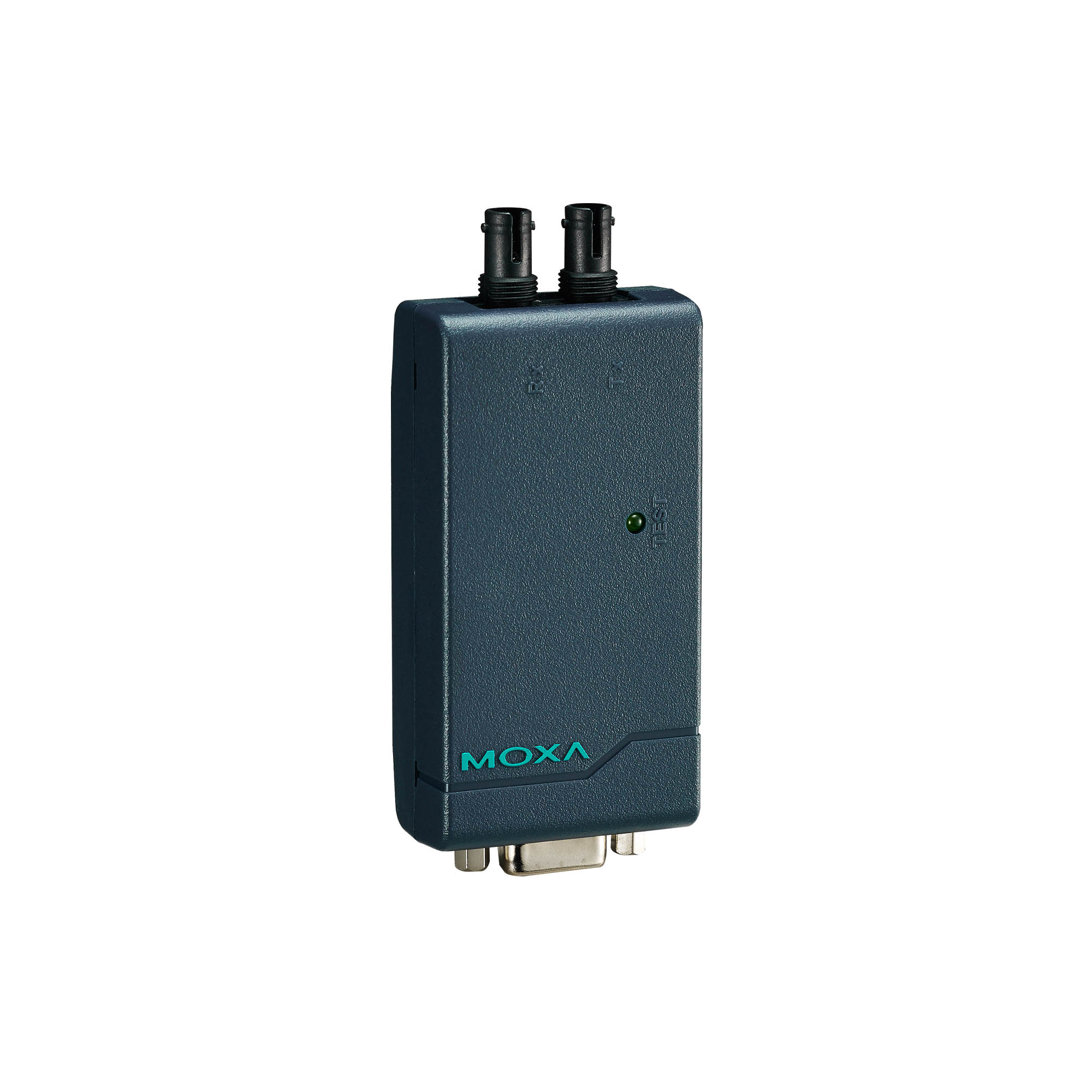

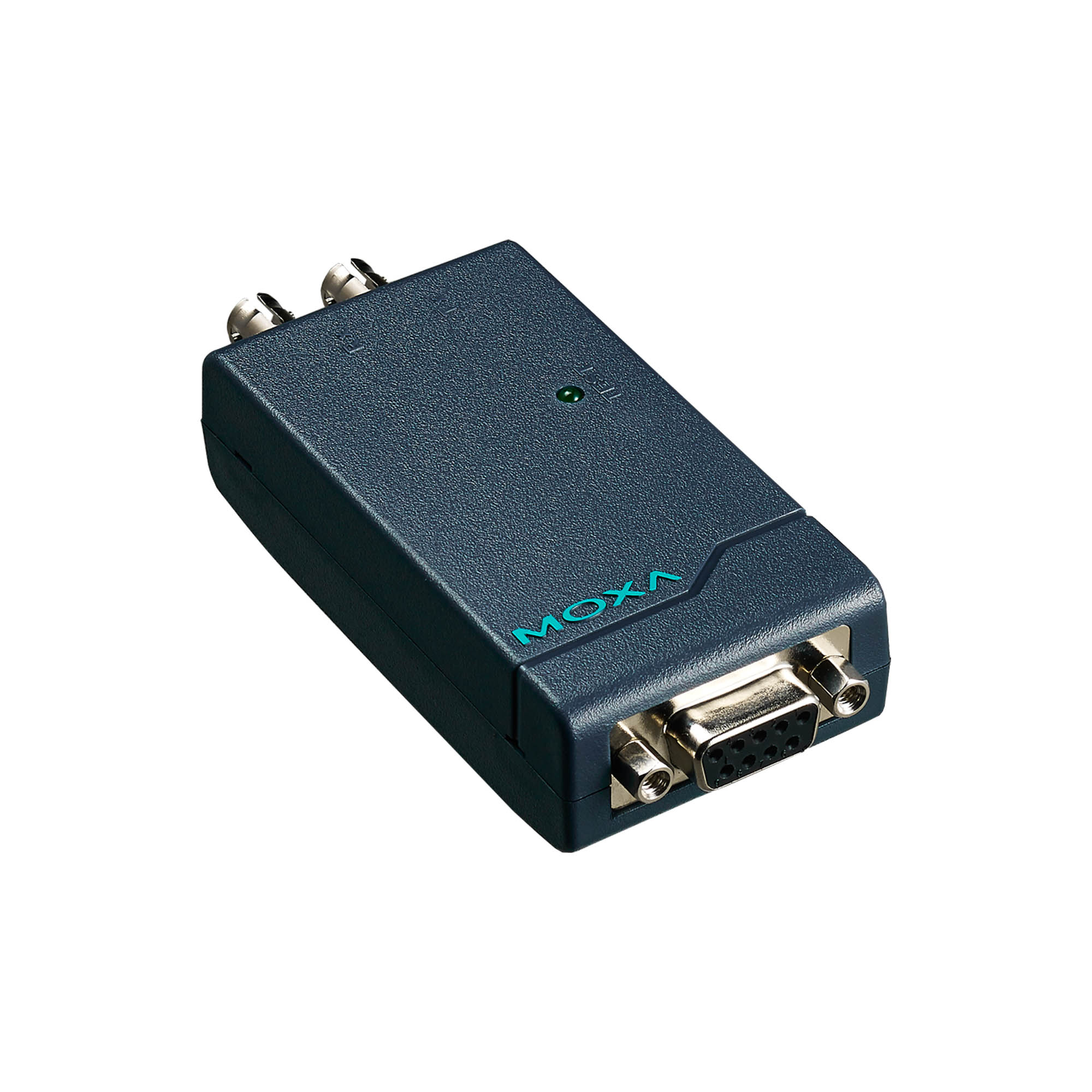

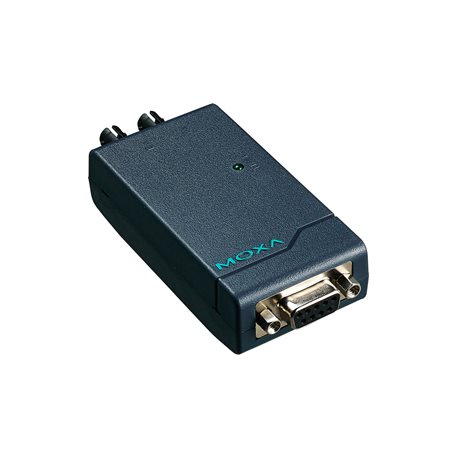

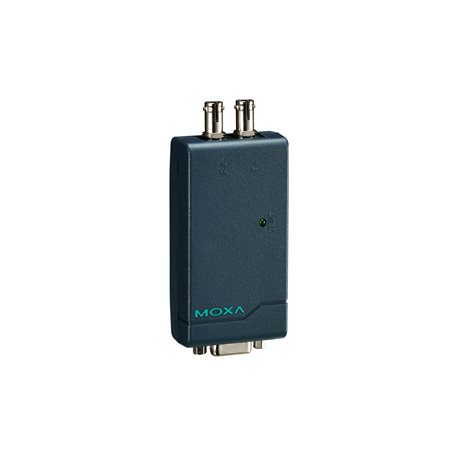

TCF-90 系列

連接埠供電的 RS-232 至光纖轉換器

moxa-tcf-90-series-image-1-(1).jpg | Moxa
moxa-tcf-90-series-image-2-(1).jpg | Moxa

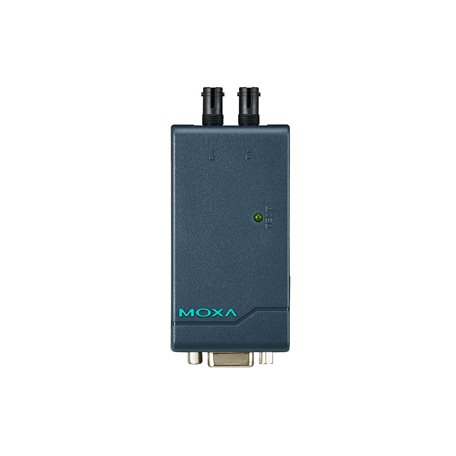

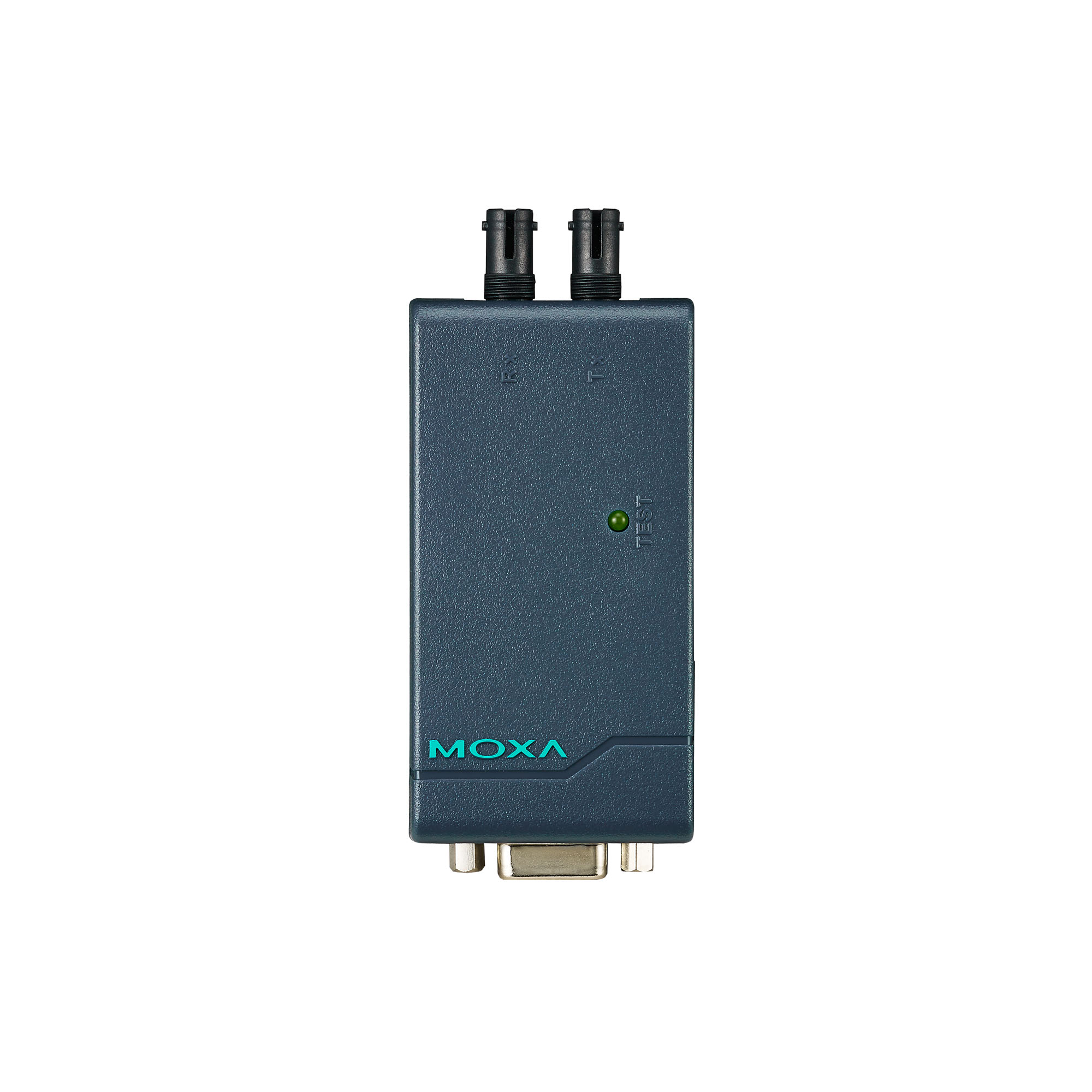

moxa-tcf-90-series-image-3-(1).jpg | Moxa
moxa-tcf-90-series-image-4-(1).jpg | Moxa

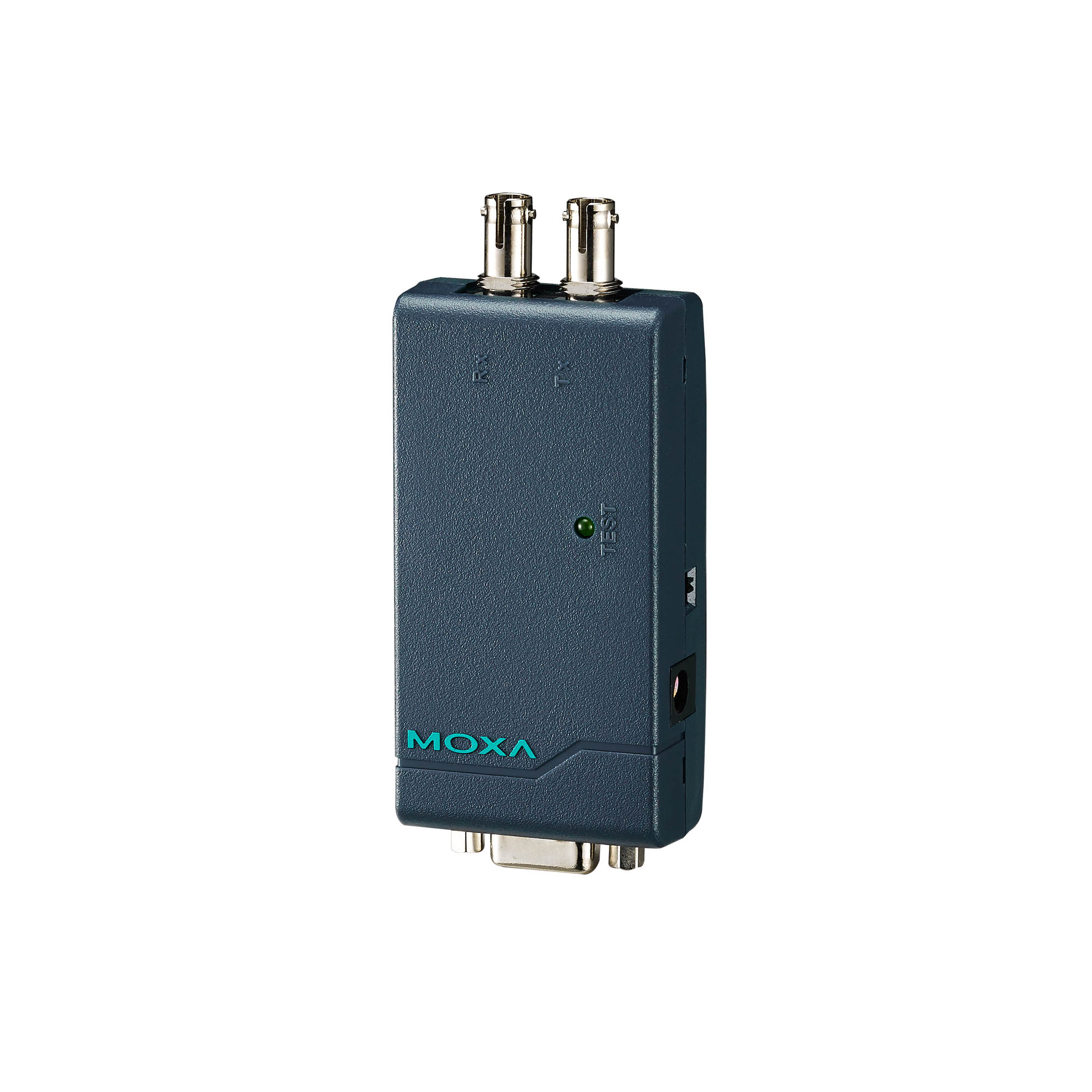

moxa-tcf-90-series-image-5-(1).jpg | Moxa
moxa-tcf-90-series-image-6-(1).jpg | Moxa

特色與優點

  • 使用外部電源或序列供電
  • 延伸 RS-232 傳輸，可使用單模最遠達 40 公里(TCF-90-S) 或使用多模最遠達 5 公里(TCF-90-M)
  • 減少訊號干擾
  • 保護免於電子干擾與化學侵蝕
  • 精巧尺寸

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

TCF-90 是一款小型媒體轉換器，可透過光纖傳輸 RS-232 訊號。電源來自序列埠或外部電源。TCF-90 可使用多模光纖將 RS-232 傳輸最遠達至 5 公里，使用單模光纖傳輸最遠達至 40 公里。一對 TCF-90 轉換器可用於以全雙工傳輸模式透過光纖連接兩個 RS-232 裝置。光纖將資料訊號與接地電位、接地迴路和電磁 EMI/RFI 雜訊的危險增加進行隔離，並透過消除 RF 輻射和電磁輻射敏感性的有害影響，強化資料安全性。

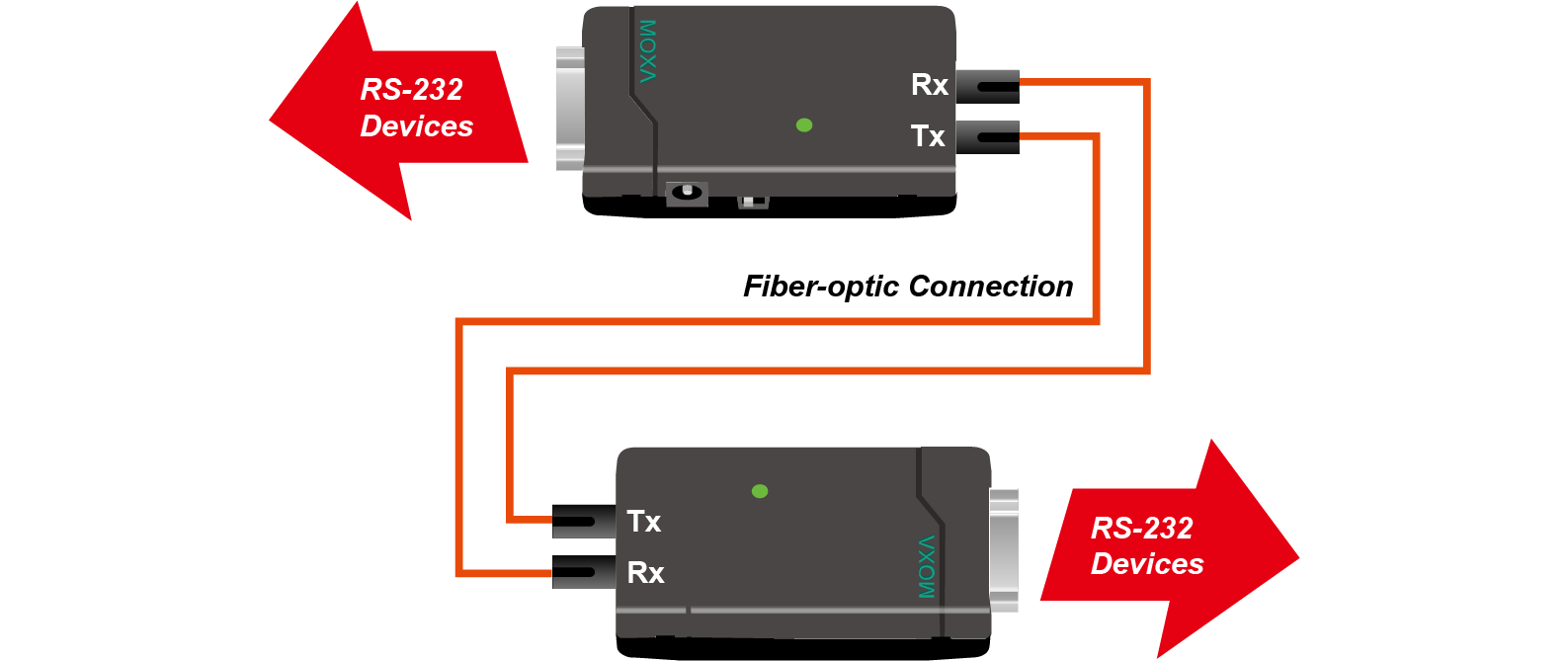

自供電 RS-232 轉光纖

將 RS-232 裝置連接到 TCF-90 非常簡單。ST 型光纖連接器專為在建築物之間或內部傳輸資料的資料通訊應用而設計。TCF-90 可用於工業應用和需要安全資料傳輸的應用。

TCF-90 上的 RS-232 連接埠使用 DB9 母接頭直接連接到主機 PC，電源供應器來自 TxD、RTS 和 DTR 線路。雖然 TCF-90 可從 3 條資料/信號交換線路獲得足夠功率，無論訊號是高還是低，我們強烈建議還是將 RTS 或 DTR 訊號設定為開啟 (ON)。

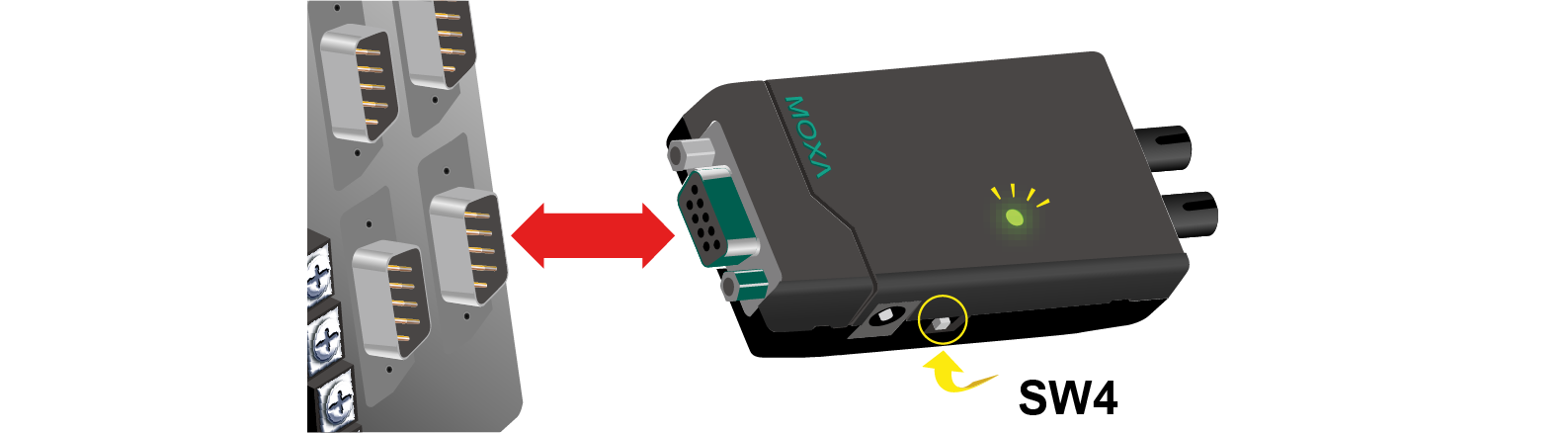

LED 埠電源指示燈

欲測試序列裝置是否透過序列連接為 TCF-90 提供足夠電源，使用萬用電表可簡單進行，但 TCF-90 即可為您完成測試。將 TCF-90 連接到裝置的 RS-232 連接埠，並將 SW4 開關設定為測試模式。若連接埠電源 LED 指示燈亮起，則 TCF-90 已接收足夠電源。若 LED 燈示沒亮，則需要將外部電源連接到 TCF-90。

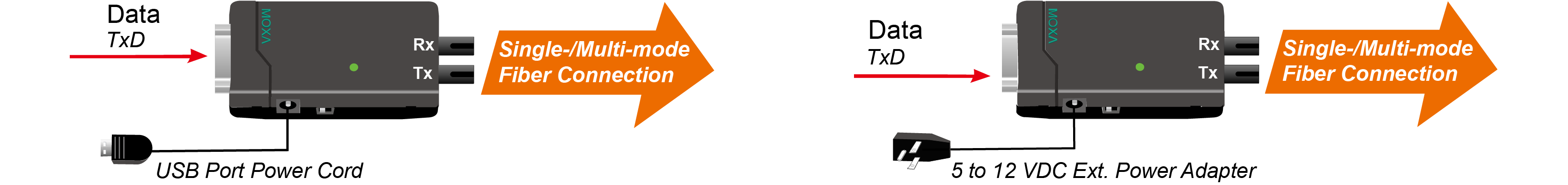

可選外部電源

在多數情況下，TCF-90 應可在不使用外部電源的情況下運作。然而，在信號交換線路不適用、RTS/DTR 訊號均設為關閉 (OFF) 或連接裝置的序列介面晶片提供的功率低於所需功率的情況下，可使用外部 USB 電源線或直流電源。



  • No. of Ports

    2

  • Serial Standards

    RS-232

  • Flow Control

    ADDC (automatic data direction control) for RS-485

  • Connector

    DB9 female

  • Optical Fiber

  • Optical Fiber

    Low-Speed Fiber Module Multi-Mode Single-Mode
    Fiber Cable Requirements 50/125 µm, 800 MHz G.652
    62.5/125 µm, 500 MHz
    Typical Distance 5 km 40 km
    Wavelength Typical (nm) 850 1310
    TX Range (nm) 840 to 860 1290 to 1330
    RX Range (nm) 800 to 900 1100 to 1650
    Optical Power TX Range (dBm) 0 to -5 0 to -5
    RX Range (dBm) 0 to -20 0 to -25
    Link Budget (dB) 15 20
    Dispersion Penalty (dB) 1 1
    Note: When using a power meter to measure the fiber TX power, set the baudrate to 9,600 bps and send data (00, ..., 0h) to the serial converter’s serial port.

  • Baudrate

    300 bps to 115.2 kbps

  • RS-232

    TxD, RxD, GND DTR、DSR、DCD、CTS 和 RTS 針腳內部短接。

  • Input Current

    5 to 12 VDC, 20 mA (max.)

  • Input Voltage

    5 to 12 VDC

  • No. of Power Inputs

    1

  • Overload Current Protection

    Supported

  • Source of Input Power

    Power input jack

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    42 x 80 x 22 mm (1.65 x 3.15 x 0.87 in)

  • Weight

    150 g (0.33 lb)

  • Installation

    Desktop

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-14
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    2,272,562 hrs

  • Standards

    Telcordia (Bellcore), GB
