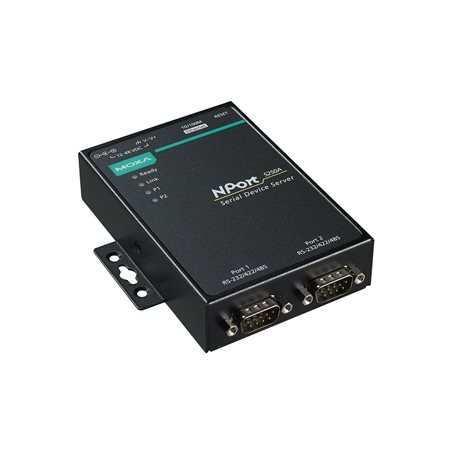

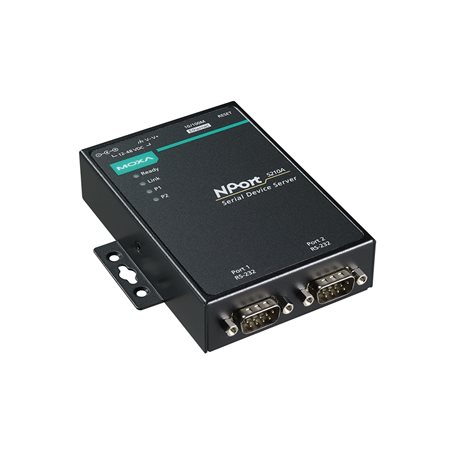

NPort 5200A 系列

2 埠 RS-232/422/485 串列設備伺服器

moxa-nport-5200a-series-image-1-(1).jpg | Moxa
moxa-nport-5200a-series-image-2-(1).jpg | Moxa
moxa-nport-5200a-series-image-3-(1).jpg | Moxa
moxa-nport-5200a-series-image-4-(1).jpg | Moxa
moxa-nport-5200a-series-image-5-(1).jpg | Moxa
moxa-nport-5200a-series-image-6-(1).jpg | Moxa

特色與優點

  • 快速 3 步驟網頁式配置
  • 串列、乙太網路和電源的突波保護
  • COM 連接埠分組和 UDP 多播應用
  • 螺絲式電源連接器使安裝更安全
  • 電源插座和接線端子模組的雙直流電源輸入
  • 多種 TCP 和 UDP 操作模式

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

NPort® 5200A 設備伺服器能夠讓串列裝置立即聯網,也讓您的 PC 軟體在任何地方可透過網路直接存取串列裝置。NPort® 5200A 設備伺服器超精巧、堅固耐用且方便使用,提供簡單且可靠的串列轉乙太網路解決方案。

更環保的串列轉乙太網路解決方案

MiiNe 是一款以 Arm 為基礎,並內嵌 RAM 和 Flash 的串列轉乙太網路 SoC,體積雖小但功能強大。相較於市場上現有的解決方案,內建 MiiNe 的 NPort® 5200A 系列可節省至少 50% 的功耗,協助工程師應對現今工業環境對於環保的要求規範。

具備突波保護的串列、乙太網路和電源

突波通常是來自雷擊或設備開關間所產生的高電壓,此對電氣設備容易造成損傷。NPort® 5100A 採用了 Moxa 領先的突波保護技術,為串列、電源和乙太網路提供完整的保護,並通過 IEC 61000-4-5 認證標準。這種最進階的突波保護提供強大的串列轉乙太網路解決方案,可以讓您的電氣設備遠離電壓變化或電氣雜訊等干擾。

僅需 3 步驟即可完成的網頁式配置

NPort® 5200A 提供簡明易懂且易於使用的網頁式配置工具,只需三個步驟便可完成設置。NPort® 5200A 的網頁式主控台將會引導使用者透過三個簡單的配置步驟,便可啟動串列轉乙太網路的應用。透過這種快速 3 步驟網頁式配置,使用者平均只需 30 秒即可完成 NPort® 設定並啟用應用程式,從而節省大量時間和精力。

COM 連接埠分組

NPort® 5200A 的 COM 分組功能可供您建立一個 COM 群組,並將數據重新導向到 NPort 設備伺服器上的多個實體 COM 連接埠。透過 COM 分組,您只需操作一個 COM 連接埠即可同時控制多個實體串列埠。

外觀

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Windows Utility, Serial Console, Telnet Console, Web Console (HTTP/HTTPS)

  • Management

    ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, Telnet, TCP/IP, UDP

  • Filter

    IGMP v1/v2

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • MIB

    RFC1213, RFC1317

  • Connector

    NPort 5210A/5250A Series: DB9 male
    NPort 5230A Series: 5-pin terminal block

  • No. of Ports

    2

  • Serial Standards

    NPort 5210A Series: RS-232
    NPort 5230A Series: RS-422, RS-485
    NPort 5250A Series: RS-232, RS-422, RS-485

  • Operation Modes

    Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, RFC2217, TCP Client, TCP Server, UDP

  • Baudrate

    Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    120 ohms

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    119 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • No. of Power Inputs

    2

  • Power Connector

    1 removable 3-contact terminal block(s)
    Power input jack

  • Automatic Reboot Trigger

    Built-in WDT

  • Housing

    Metal

  • Dimensions (with ears)

    100 x 111 x 26 mm (3.94 x 4.37 x 1.02 in)

  • Dimensions (without ears)

    77 x 111 x 26 mm (3.03 x 4.37 x 1.02 in)

  • Weight

    340 g (0.75 lb)

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • EMI

    CISPR 32, FCC Part 15B Class A

  • Safety

    UL 60950-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    847,750 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Linux version)
251.0 MB
軟體套件
SHA-512
v1.1.0
  • Linux
2023年2月1日 2023年2月1日 版本說明
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
5.4 MB
驅動程式
SHA-512
v4.1
  • Windows 11
  • Windows Server 2022
2023年2月1日 2023年2月1日 版本說明
Real TTY Linux drivers (kernel 4.x)
114.9 KB
驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 版本說明
Real TTY Linux driver (kernel 5.x)
113.0 KB
驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 版本說明
NPort Administrator Suite v3.2
4.1 MB
驅動程式
SHA-512
v3.2
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2023年1月17日 2023年1月17日 版本說明
NPort Administrator Suite (Windows 10 and Server 2019 and later, WHQL certified)
7.7 MB
驅動程式
SHA-512
v4.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年1月17日 2023年1月17日 版本說明
Device Server Android API
18.0 MB
程式庫
SHA-512
v1.1
  • Android
2022年12月22日 2022年12月22日 版本說明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB
驅動程式
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年12月1日 2022年12月1日 版本說明
Device Search Utility
2.2 MB
工具程式
SHA-512
v2.6
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2022年11月23日 2022年11月23日 版本說明
MXview
417.7 MB
軟體套件
SHA-512
v3.2.8
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年10月31日 2022年10月31日 版本說明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB
驅動程式
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2022年9月26日 2022年9月26日 版本說明
Real TTY drivers (Linux Kernel 4.x)
139.3 KB
驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
2021年8月4日 2021年8月4日 版本說明
Real TTY drivers (Linux Kernel 5.x)
140.8 KB
驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
2021年8月4日 2021年8月4日 版本說明
NPort Administration Suite for Windows 7 and Windows Server 2008 R2, or later
4.1 MB
驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 版本說明
Moxa CLI Configuration Tool for Linux
8.1 MB
工具程式
SHA-512
v1.2
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
2021年3月31日 2021年3月31日 版本說明
Moxa CLI Configuration Tool for Windows
2.1 MB
工具程式
SHA-512
v1.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 版本說明
MXview plugin
24.3 MB
軟體套件
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 版本說明
MXconfig plugin
2.2 MB
軟體套件
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2021年3月31日 2021年3月31日 版本說明
Firmware for NPort 5200A Series
828.7 KB
韌體
SHA-512
v1.6
2020年10月15日 2020年10月15日 版本說明
Real TTY drivers for Linux 2.x.x
92.2 KB
驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 版本說明
Real TTY drivers for Linux 3.x.x
95.0 KB
驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 版本說明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB
驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年8月1日 2019年8月1日 版本說明
NPort Administration Suite for Windows Vista, Server 2008 or prior
4.1 MB
驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年2月11日 2019年2月11日 版本說明
Driver for NPort 5200A Series (WinCE 5)
230.5 KB
驅動程式
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 版本說明
Driver for NPort 5200A Series (WinXP Embedded)
1.2 MB
驅動程式
SHA-512
v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 版本說明
Driver for NPort 5200A Series (UNIX)
73.0 KB
驅動程式
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Tech Note: The Security Hardening Guide for NPort 5000 Series
1.4 MB
技術說明 英文 v2.0 2022年11月10日 2022年11月10日
Manual for NPort 5000 Series
18.7 MB
使用者手冊 英文 v6.8 2022年9月5日 2022年9月5日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技術說明 英文 v1.0 2021年8月5日 2021年8月5日
QIG for NPort 5200A Series
385.9 KB
QIG 英文 v2.3 2021年4月28日 2021年4月28日
NPort 5200A 系列產品資料表
6.3 MB
產品資料表 中文 v1.5 2020年5月6日 2020年5月6日
Tech Note: Real COM mode for NPort
423.5 KB
技術說明 英文 v1.1 2020年4月30日 2020年4月30日
Moxa CLI Configuration Tool User's Manual
1.1 MB
使用者手冊 英文 v2.0 2018年12月6日 2018年12月6日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
技術說明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
技術說明 英文 v1.0 2013年6月29日 2013年6月29日
Tech Note: Using DNP3 with the NPort Series
1.0 MB
技術說明 英文 v1.0 2012年3月29日 2012年3月29日
2D CAD for NPort 5210A/5250A PCBA
273.4 KB
2D CAD 英文 2010年3月22日 2010年3月22日
2D CAD for NPort 5210A/5250A TOP
222.8 KB
2D CAD 英文 2010年3月22日 2010年3月22日
2D CAD for NPort 5230A PCBA
259.2 KB
2D CAD 英文 2010年3月22日 2010年3月22日
2D CAD for NPort 5230A TOP
220.4 KB
2D CAD 英文 2010年3月22日 2010年3月22日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: UDP Mode for NPort
173.2 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
技術說明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
技術說明 英文 v1.0 2009年5月21日 2009年5月21日

可供選擇的機型 (6)

顯示圖片
moxa-nport-5210a-image.jpg | MoxaNPort 5210Amoxa-nport-5210a-t-image.jpg | MoxaNPort 5210A-Tmoxa-nport-5230a-image.jpg | MoxaNPort 5230Amoxa-nport-5230a-t-image.jpg | MoxaNPort 5230A-T
Operating Temp.0 to 55°C-40 to 75°C0 to 55°C-40 to 75°C
Baudrate50 bps to 921.6 kbps50 bps to 921.6 kbps50 bps to 921.6 kbps50 bps to 921.6 kbps
Serial StandardsRS-232RS-232RS-422/485RS-422/485
No. of Serial Ports2222
Input Current119 mA @ 12 VDC119 mA @ 12 VDC119 mA @ 12 VDC119 mA @ 12 VDC
Input Voltage12-48 VDC12-48 VDC12-48 VDC12-48 VDC
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-nport-5250a-image.jpg | MoxaNPort 5250Amoxa-nport-5250a-t-image.jpg | MoxaNPort 5250A-T
Operating Temp.0 to 55°C-40 to 75°C
Baudrate50 bps to 921.6 kbps50 bps to 921.6 kbps
Serial StandardsRS-232/422/485RS-232/422/485
No. of Serial Ports22
Input Current119 mA @ 12 VDC119 mA @ 12 VDC
Input Voltage12-48 VDC12-48 VDC
加入詢價查看詢價明細加入詢價查看詢價明細
已加入詢價列表

NPort 5200A 系列

NPort 5210A

moxa-nport-5210a-image.jpg | Moxa

Buy online from our distributors

NPort 5200A 系列

NPort 5210A-T

moxa-nport-5210a-t-image.jpg | Moxa

Buy online from our distributors

NPort 5200A 系列

NPort 5230A

moxa-nport-5230a-image.jpg | Moxa

Buy online from our distributors

NPort 5200A 系列

NPort 5230A-T

moxa-nport-5230a-t-image.jpg | Moxa

Buy online from our distributors

NPort 5200A 系列

NPort 5250A

moxa-nport-5250a-image.jpg | Moxa

Buy online from our distributors

NPort 5200A 系列

NPort 5250A-T

moxa-nport-5250a-t-image.jpg | Moxa

Buy online from our distributors
