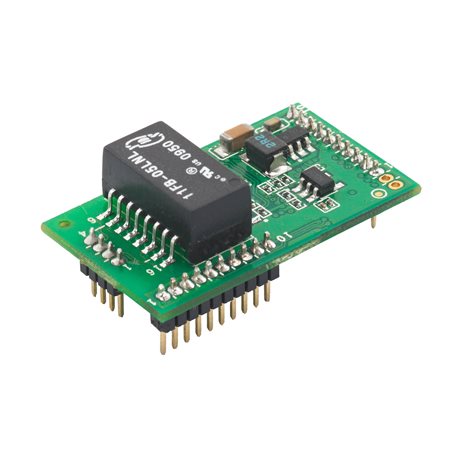

MiiNePort E2 系列

10/100 Mbps 內嵌式 pin header 模組串列裝置伺服器

moxa-miineport-e2-series-image-(1).jpg | Moxa
moxa-miineport-e2-series-image-1-(1).jpg | Moxa
moxa-miineport-e2-series-image-2-(1).jpg | Moxa

特色與優點

  • 提供最小的內嵌裝置伺服器 - 僅 29 x 17 x 12.6 mm
  • 支援 EZPower 進行 3.3 至 5 VDC 系統電源輸入
  • 採環保設計，擁有極低的耗電量
  • 使用 Moxa 高品質以及可靠的第二代 MiiNe SoC
  • MiiNePort NetEZ 技術使得整合變得異常簡單
  • 藉由實際 COM/TCP/UDP/RFC2217/MCSC 獲得操作適應性

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa 的 MiiNePort E2 系列內嵌裝置伺服器是專為希望以最低限度的整合工作，在其串列裝置中加入複雜網路連接的製造商所設計。MiiNePort E2 是由 Moxa 的第二代 SoC - MiiNe 提供授權，可支援 10/100 Mbps 乙太網路（提供最高可達 921.6 kbps 的串列傳輸速率），有多種即用型操作模式可供選擇，並且僅需最低限度的電力。藉由 Moxa 創新的 NetEZ 技術，MiiNePort E2 可將具有標準串列介面的任何裝置轉換為啟用乙太網路的裝置。此外，MiiNePort E2 是一款未使用 RJ45 接頭的尺寸最小的內嵌裝置伺服器，使其能夠輕易地安裝至幾乎任何現有的串列裝置。

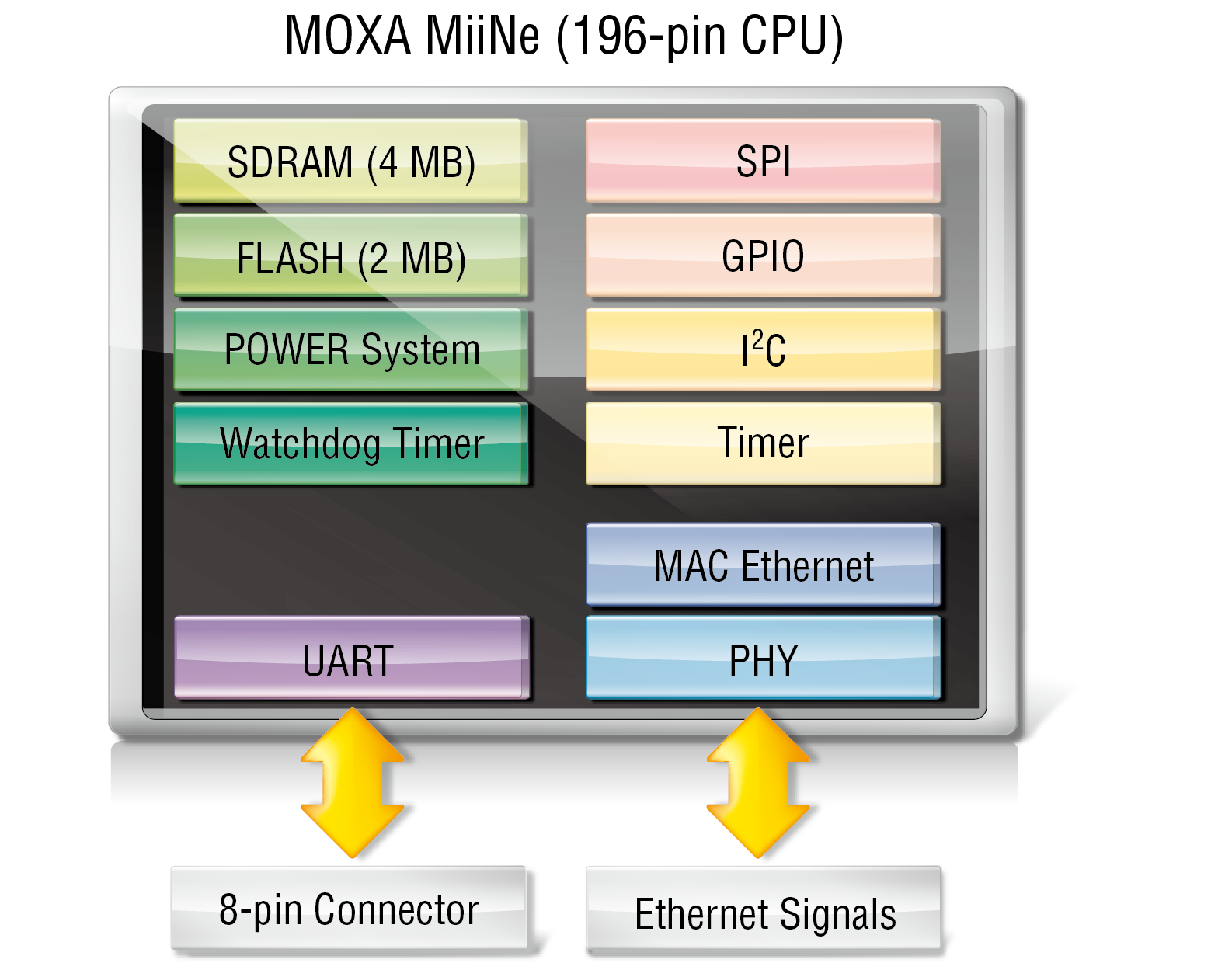

Moxa 的第二代 SoC

MiiNe 的建立旨在為製造商提供全面的內嵌式串列轉乙太網路解決方案。使用 MiiNe 作為其 SoC 的 MiiNePort E2 是一款全球尺寸最輕巧的內嵌裝置伺服器之一，在類似的產品當中擁有最低的耗電量。MiiNe 的特性包括：

  • 符合成本效益的串列至乙太網路轉換

  • Arm 核心

  • 先進的 UART 技術

  • 內建 2 個 MB 快閃和 4 個 MB SDRAM 記憶體







  • CPU

    32-bit Arm Core

  • Flash

    2 MB

  • SDRAM

    4 MB

  • Configurable DIO Channels (by software)

    4

  • 10/100BaseT(X) Ports, Auto MDI/MDI-X

    4-pin header

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Web Console (HTTP), Windows Utility

  • Management

    ARP, BOOTP, Device Search Utility (DSU), DHCP Client, IPv4, SMTP, SNMPv1, TCP/IP, Telnet, TFTP, UDP, ICMP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • No. of Ports

    1

  • Serial Standards

    TTL

  • Operation Modes

    MiiNePort E2 Series: Real COM mode, RFC2217 mode, TCP Client mode, TCP Server mode, UDP mode, Ethernet Modem mode, MCSC mode
    MiiNePort E2-SDK: Real COM mode, Ethernet Modem mode

  • Baudrate

    MiiNePort E2 Series: 50 bps to 230.4 kbps
    MiiNePort E2-H/-SDK Series: 50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, DTR/DSR, XON/XOFF

  • TTL

    • TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (reset circuit), GND

  • NetEZ Functions

    EZPower, EZPage, SCM (Serial Command Mode), AutoCFG, MCSC (Multi-Channel Serial Communication)

  • Serial to Ethernet Sample Source Code

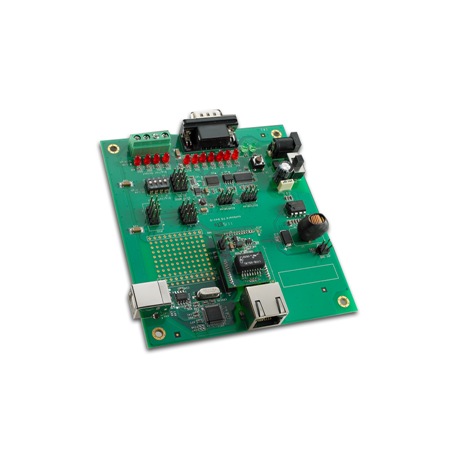

    MiiNePort E2-SDK (Integrated in MiiNePort-IDE):
    1. TCP Server Echo
    2. TCP Server to Serial (Single connection)
    3. TCP Server to Serial (Multi-connection)
    4. TCP Client Echo
    5. TCP Client to Serial (Startup)
    6. TCP Client to Serial (Any character)
    7. TCP Client to Serial (Designed destination TCP/IP port from serial)
    8. UDP Echo
    9. UDP to Serial

  • Input Current

    157 mA @ 3.3 VDC

  • Input Voltage

    3.3 to 5 VDC

  • Dimensions

    MiiNePort E2/E2-H/E2-SDK Series: 29 x 17 x 12.6 mm (1.14 x 0.67 x 0.50 in)

  • Weight

    MiiNePort E2/E2-H Series: 5 g (0.01 lb)

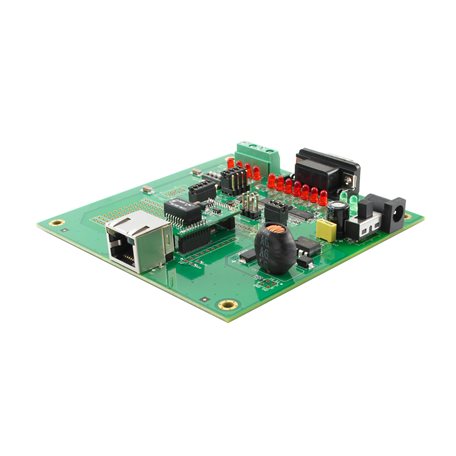

    MiiNePort E2-ST/E2-H-ST/E2-SDK: 77 g (0.17 lb)

  • Form Factor Type

    Drop-in modules

  • Operating Temperature

    Standard Models: 0 to 55˚C (32 to 131˚F)
    Wide Temp. Models: -40 to 85˚C (-40 to 185˚F)

  • Storage Temperature (package included)

    -40 to 60°C (-40 to 140°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-3

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    5,696,350 hrs

  • Standards

    Telcordia SR332
