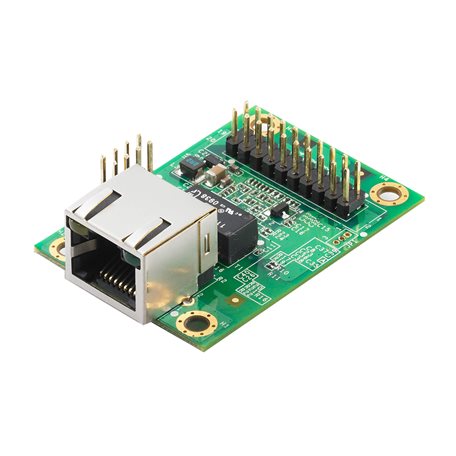

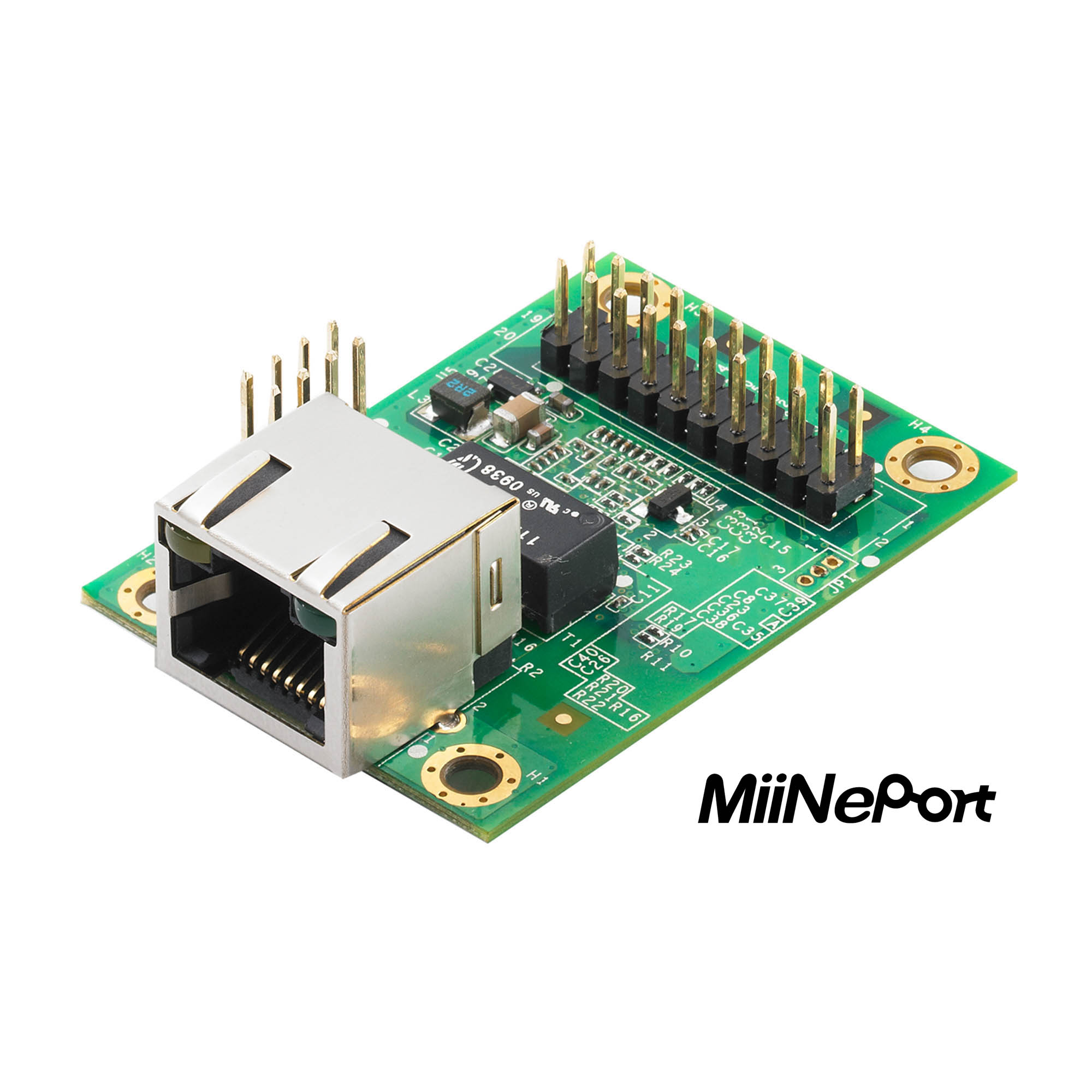

MiiNePort E3 系列

10/100 Mbps 內嵌式串列裝置伺服器

moxa-miineport-e3-series-image-(1).jpg | Moxa
moxa-miineport-e3-series-image-1-(1).jpg | Moxa

特色與優點

  • 符合 IEEE 802.3af 的 PoE 通道
  • 使用 Moxa 高品質以及可靠的第二代 MiiNe SoC
  • 多種操作模式可滿足特定應用需求
  • 採環保設計，擁有極低的耗電量
  • MiiNePort NetEZ 技術使得整合變得異常簡單
  • 極度輕巧的內嵌裝置模組

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

Moxa 的 MiiNePort E3 系列內嵌裝置伺服器是專為希望以最低限度的整合工作，在其串列裝置中加入複雜網路連接的製造商所設計。MiiNePort E3 是由 Moxa 的第二代 SoC MiiNe 提供授權，可支援 10/100 Mbps 乙太網路（最高可達 921.6 kbps 串列傳輸速率），有多種即用型操作模式可供選擇，並且僅需少量電力。藉由利用 Moxa 創新的 NetEZ 技術，可使用 MiiNePort E3 將具有標準串列介面的任何裝置立即轉換為啟用乙太網路的裝置。此外，MiiNePort E3 是一款使用 RJ45 接頭的尺寸輕巧的內嵌裝置伺服器，使其能夠輕易地安裝至幾乎任何現有的串列裝置。

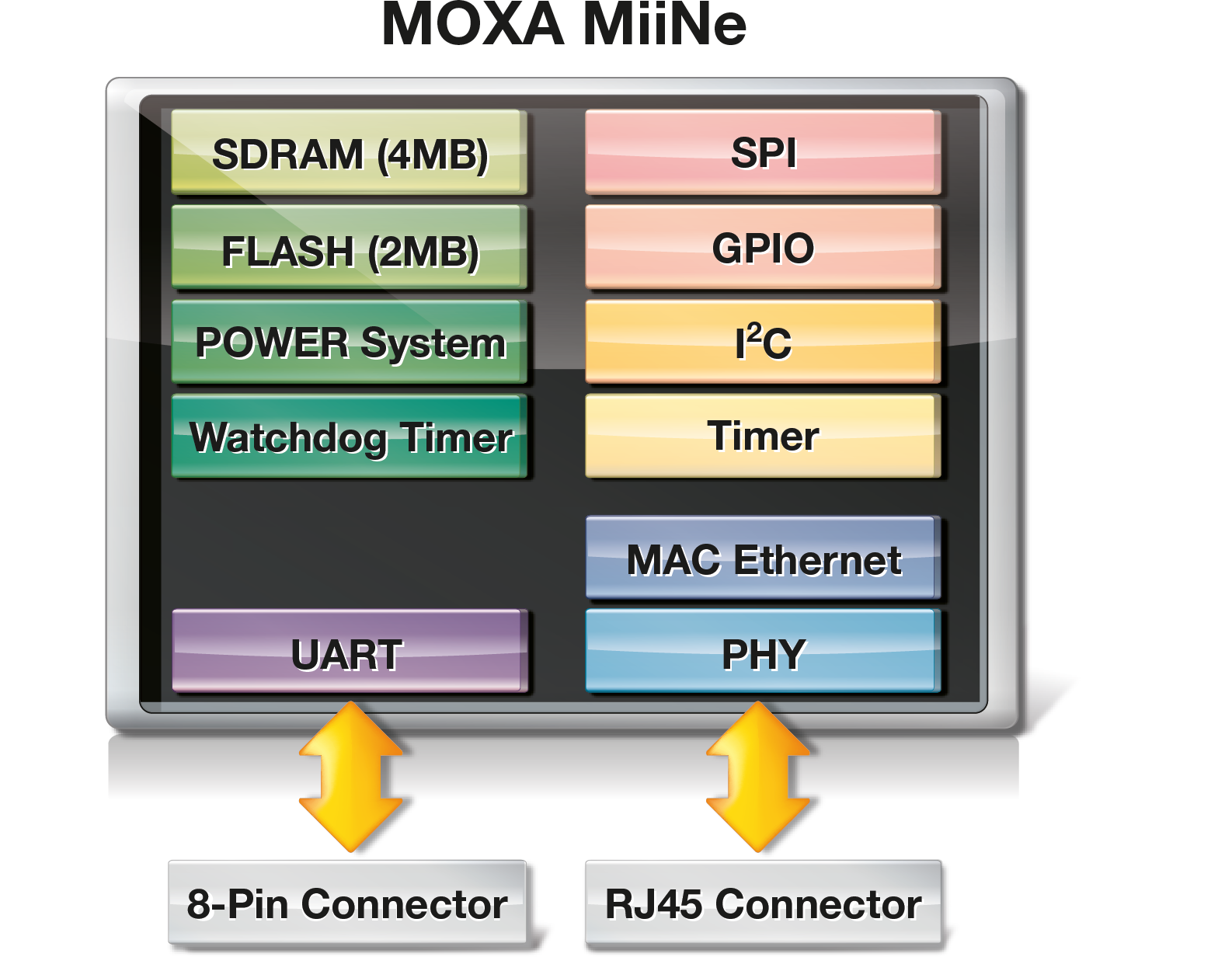

Moxa 的第二代 SoC

MiiNe 的建立旨在為製造商提供全面的內嵌式串列轉乙太網路解決方案。使用 MiiNe 作為其 SoC 的 MiiNePort E3 是一款尺寸輕巧的內嵌裝置伺服器，在類似的產品當中擁有最低的耗電量。MiiNe 具備以下特色：

  • 專為串列轉乙太網路應用所設計

  • 使用 Arm 核心

  • 利用 Moxa 自有的先進 UART 技術

  • 內建 2 個 MB 快閃和 4 個 MB SDRAM 記憶體

  • CPU

    32-bit Arm Core

  • Flash

    2 MB

  • SDRAM

    4 MB

  • Configurable DIO Channels (by software)

    4

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • PoE Pass-through

    IEEE 802.3af for PoE

  • 10/100BaseT(X) Ports, Auto MDI/MDI-X

    8-pin RJ45

  • Configuration Options

    Web Console (HTTP), Windows Utility

  • Management

    ARP, BOOTP, Device Search Utility (DSU), DHCP Client, IPv4, SMTP, SNMPv1, TCP/IP, Telnet, TFTP, UDP, ICMP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • No. of Ports

    1

  • Serial Standards

    TTL

  • Operation Modes

    Real COM mode, TCP Server mode, TCP Client mode, UDP mode, RFC2217 mode, Ethernet Modem mode

  • Baudrate

    MiiNePort E3 Series: 50 bps to 230.4 kbps
    MiiNePort E3-H Series: 50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, DTR/DSR, XON/XOFF

  • TTL

    • TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (reset circuit), GND

  • NetEZ Functions

    EZPower, EZPage, SCM (Serial Command Mode), AutoCFG

  • Input Current

    157 mA @ 3.3 VDC

  • Input Voltage

    3.3 to 5 VDC

  • Dimensions

    MiiNePort E3/E3-H Series: 35 x 52.5 x 18 mm (1.38 x 2.07 x 0.71 in)

  • Weight

    MiiNePort E3/E3-H Series: 12 g (0.03 lb)
    MiiNePort E3-ST/E3-H-ST: 89 g (0.20 lb)

  • Operating Temperature

    Standard models: 0 to 55˚C (32 to 131˚F)
    Wide Temp. models: -40 to 85˚C (-40 to 185˚F)

  • Storage Temperature (package included)

    -40 to 60°C (-40 to 140°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-3

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    5,696,350 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 驅動程式 韌體 程式庫 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Device Search Utility
428.1 MB 		工具程式
SHA-512
v3.0
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年10月31日 2024年10月31日 版本說明
Windows Driver Manager
8.9 MB 		驅動程式
SHA-512
v3.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2024年9月22日 2024年9月22日 版本說明
Windows Driver Manager
9.4 MB 		驅動程式
SHA-512
v4.3
  • Windows 11
  • Windows Server 2022
 2024年9月22日 2024年9月22日 版本說明
Real TTY Linux Kernel 6.x Driver
590.0 KB 		驅動程式
SHA-512
v6.1
  • Linux Kernel 6.x
 2024年9月5日 2024年9月5日 版本說明
Serial Device Server Driver for macOS (macOS 11.x to 14)
6.3 MB 		驅動程式
SHA-512
v1.3
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
 2024年9月2日 2024年9月2日 版本說明
Real TTY Linux Kernel 4.x Driver
600.0 KB 		驅動程式
SHA-512
v4.3
  • Linux Kernel 4.x
 2024年8月7日 2024年8月7日 版本說明
Real TTY Linux Kernel 5.x Driver
590.0 KB 		驅動程式
SHA-512
v5.4
  • Linux Kernel 5.x
 2024年8月7日 2024年8月7日 版本說明
Real TTY drivers for Linux 3.x.x
94.6 KB 		驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
 2024年7月4日 2024年7月4日 版本說明
Serial Device Server Driver for macOS (macOS 10.1x to 14)
689.8 KB 		驅動程式
SHA-512
v1.2
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
 2023年11月10日 2023年11月10日 版本說明
Device Search Utility
2.2 MB 		工具程式
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月28日 2023年6月28日 版本說明
Firmware for MiiNePort E3 Series
627.2 KB 		韌體
SHA-512
v1.2
2023年2月20日 2023年2月20日 版本說明
Device Server Android API
18.0 MB 		程式庫
SHA-512
v1.1
  • Android
 2022年12月22日 2022年12月22日 版本說明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB 		驅動程式
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年12月1日 2022年12月1日 版本說明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB 		驅動程式
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
 2022年9月26日 2022年9月26日 版本說明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB 		驅動程式
SHA-512
v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
 2020年7月8日 2020年7月8日 版本說明
Real TTY drivers for Linux 2.x.x
92.2 KB 		驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
 2019年10月24日 2019年10月24日 版本說明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB 		驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2019年8月1日 2019年8月1日 版本說明
Driver for MiiNePort E3 Series (TTY driver for Unix)
73.0 KB 		驅動程式
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
 2019年1月18日 2019年1月18日 版本說明
Driver for MiiNePort E3 Series (WinCE 5)
230.5 KB 		驅動程式
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
 2012年11月14日 2012年11月14日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 版本說明
Driver for MiiNePort E3 Series (WinXP Embedded)
1.2 MB 		驅動程式
SHA-512
v1.14
  • Windows XP Embedded
 2012年4月4日 2012年4月4日 版本說明
Library for MiiNePort E3 Series (EZPage)
489.7 KB 		軟體套件
SHA-512
v1.1
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2012年3月9日 2012年3月9日 版本說明
Software Package for MiiNePort E3 Series (EZPage)
489.7 KB 		軟體套件
SHA-512
v1.1
2012年3月9日 2012年3月9日 版本說明
Library for MiiNePort E3 Series (NECI)
476.7 KB 		程式庫
SHA-512
v1.1
2011年6月14日 2011年6月14日 版本說明
Software Package for MiiNePort E3 Series (NECI)
485.0 KB 		軟體套件
SHA-512
v2.3.0
2008年9月1日 2008年9月1日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
Device Search Utility v3.x User Manual
95.1 MB 		使用者手冊 英文 v1.0 2024年10月31日 2024年10月31日
FOSS Statement for NPort macOS driver
108.4 KB 		聲明書 英文 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for Device Search Utility
161.8 KB 		聲明書 英文 v1.0 2024年6月24日 2024年6月24日
Declaration of Conformity for MiiNePort E3 Series
298.8 KB 		聲明書 英文 v1.0 2024年4月19日 2024年4月19日
Tech Note: Real COM mode for NPort
479.5 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Client Mode for NPort
394.5 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Server Mode for NPort
395.0 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Reverse Telnet Mode for NPort
364.5 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: UDP Mode for NPort
397.2 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Pair Connection Mode
544.0 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Ethernet Modem Mode
429.4 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Accessing Multiple NPorts Behind NAT
497.2 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Fixed TTY Driver for NPort
389.7 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Real TTY Driver for NPort
379.2 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
FOSS Statement for MiiNePort E1, MiiNePort E2, MiiNePort E3 Series
185.0 KB 		聲明書 英文 v1.0 2023年2月24日 2023年2月24日
Manual for MiiNePort E2/E3 Series
10.9 MB 		使用者手冊 英文 v10.1 2022年8月2日 2022年8月2日
FOSS Statement for NPort Windows Driver Manager
255.8 KB 		聲明書 英文 v1.0 2022年8月1日 2022年8月1日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB 		技術說明 英文 v1.0 2021年8月5日 2021年8月5日
QIG for MiiNePort E Series
2.4 MB 		QIG 英文 v1.2 2021年5月18日 2021年5月18日
Tech Note: Real COM mode for NPort
423.5 KB 		技術說明 英文 v1.1 2020年4月30日 2020年4月30日
MiiNePort E3 系列產品資料表
3.7 MB 		產品資料表 中文 v1.2 2020年3月4日 2020年3月4日
QIG for MiiNePort E Series
1.8 MB 		QIG 英文 v1.1 2019年11月22日 2019年11月22日
2D CAD for MiiNePort E3
78.9 KB 		2D CAD 英文 2015年6月24日 2015年6月24日
Tech Note: Auto-configuration of the MiiNePort Series
515.7 KB 		技術說明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB 		技術說明 英文 v1.0 2013年6月29日 2013年6月29日
Manual for MiiNePort E3 Series (E3-ST board BOM file)
19.5 KB 		使用者手冊 英文 v1.0 2012年6月13日 2012年6月13日
Tech Note: TCP Server Mode for NPort
311.3 KB 		技術說明 英文 v1.0 2012年3月29日 2012年3月29日
Manual for MiiNePort E3 Series (Schematic Design Guide)
428.0 KB 		使用者手冊 英文 v1.0 2012年1月4日 2012年1月4日
Tech Note: UDP Mode for NPort
173.2 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Fixed TTY Driver for NPort
207.6 KB 		技術說明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Real TTY Driver for NPort
204.2 KB 		技術說明 英文 v1.0 2009年5月21日 2009年5月21日

可供選擇的機型 (6)

顯示圖片
比較
moxa-miineport-e3-image.jpg | MoxaMiiNePort E3
比較
moxa-miineport-e3-h-image.jpg | MoxaMiiNePort E3-H
比較
moxa-miineport-e3-h-t-image.jpg | MoxaMiiNePort E3-H-T
比較
moxa-miineport-e3-t-image.jpg | MoxaMiiNePort E3-T
No. of Serial Ports1111
Supported Baudrates50 bps to 230.4 kbps50 bps to 921.6 kbps50 bps to 921.6 kbps50 bps to 230.4 kbps
Operating Temp.0 to 55°C0 to 55°C-40 to 85°C-40 to 85°C
With Evaluation Board––––
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較

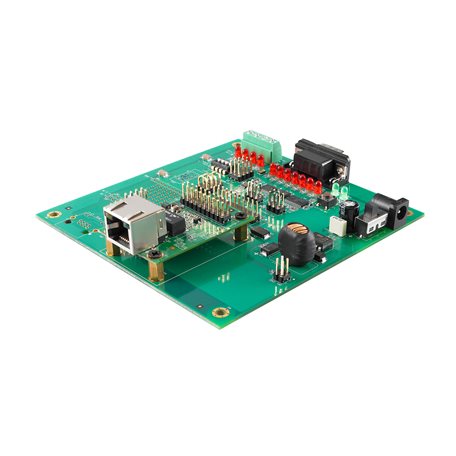

moxa-miineport-e3-h-st-image.jpg | MoxaMiiNePort E3-H-ST
比較
moxa-miineport-e3-st-image.jpg | MoxaMiiNePort E3-ST
No. of Serial Ports11
Supported Baudrates50 bps to 921.6 kbps50 bps to 230.4 kbps
Operating Temp.0 to 55°C0 to 55°C
With Evaluation Board✓✓
加入詢價查看詢價明細加入詢價查看詢價明細

詳細資訊

檔案名稱: Firmware for Nport 6000 Series

版本: xx

SHA-512 檔案校驗碼（Checksum）: --checksum placeholder--

已複製到剪貼簿

product image

Buy online from distributors

請登入

忘記密碼？
登入
記住我的資料。
還不是會員？ 立即註冊

請勿分享我的個人資訊

若不希望分享您的個人資訊以進行跨情境行為廣告，您可以填寫並送出下方的表格。


請注意，即使您選擇填寫表格，您仍有可能會在其他網站上看到我們的廣告。只是這些廣告將有可能不會與您的興趣有關。




已加入詢價列表

查看詢價明細

您目前瀏覽的是台灣 / 繁體中文網站。
需要前往適用您所在地的網站？
