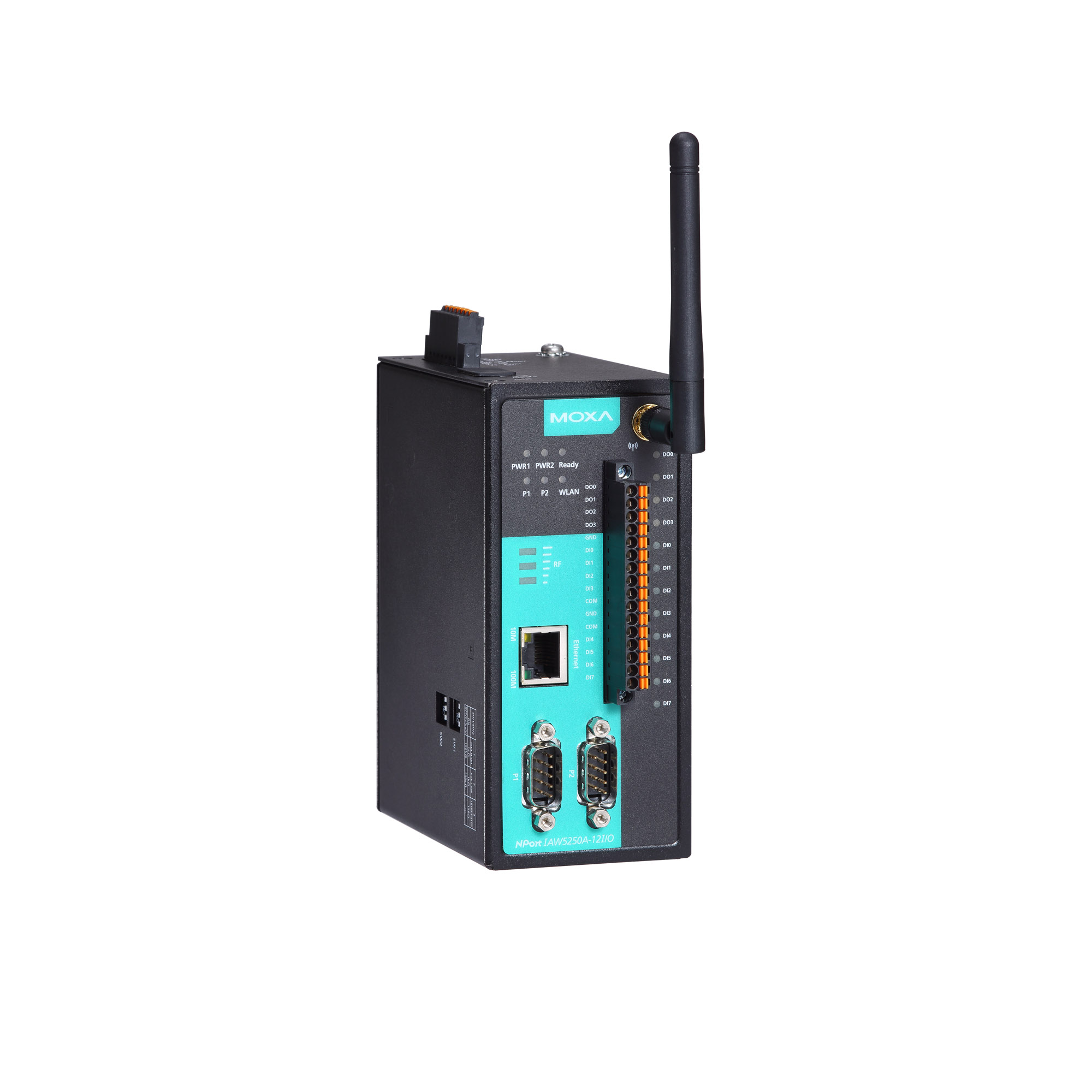

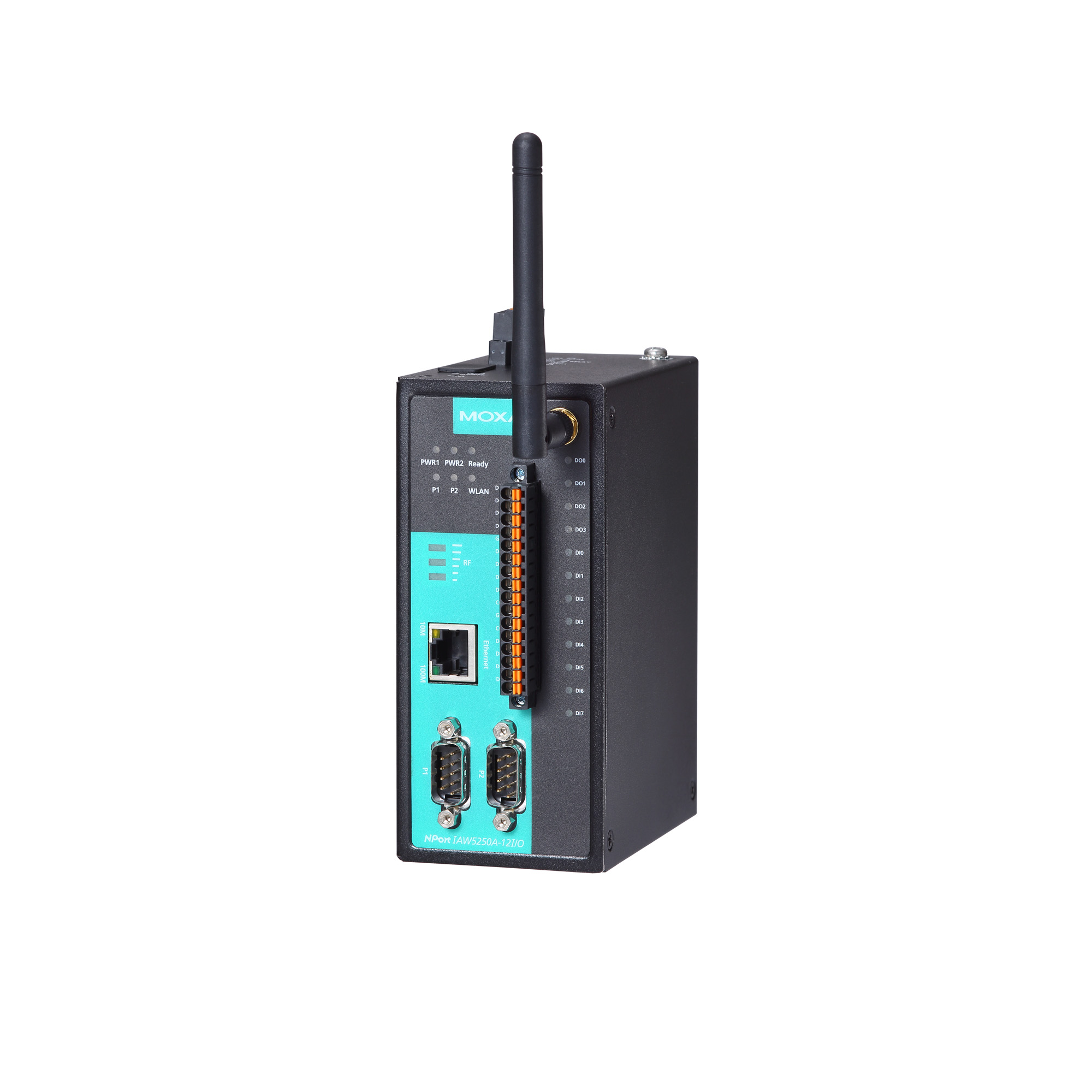

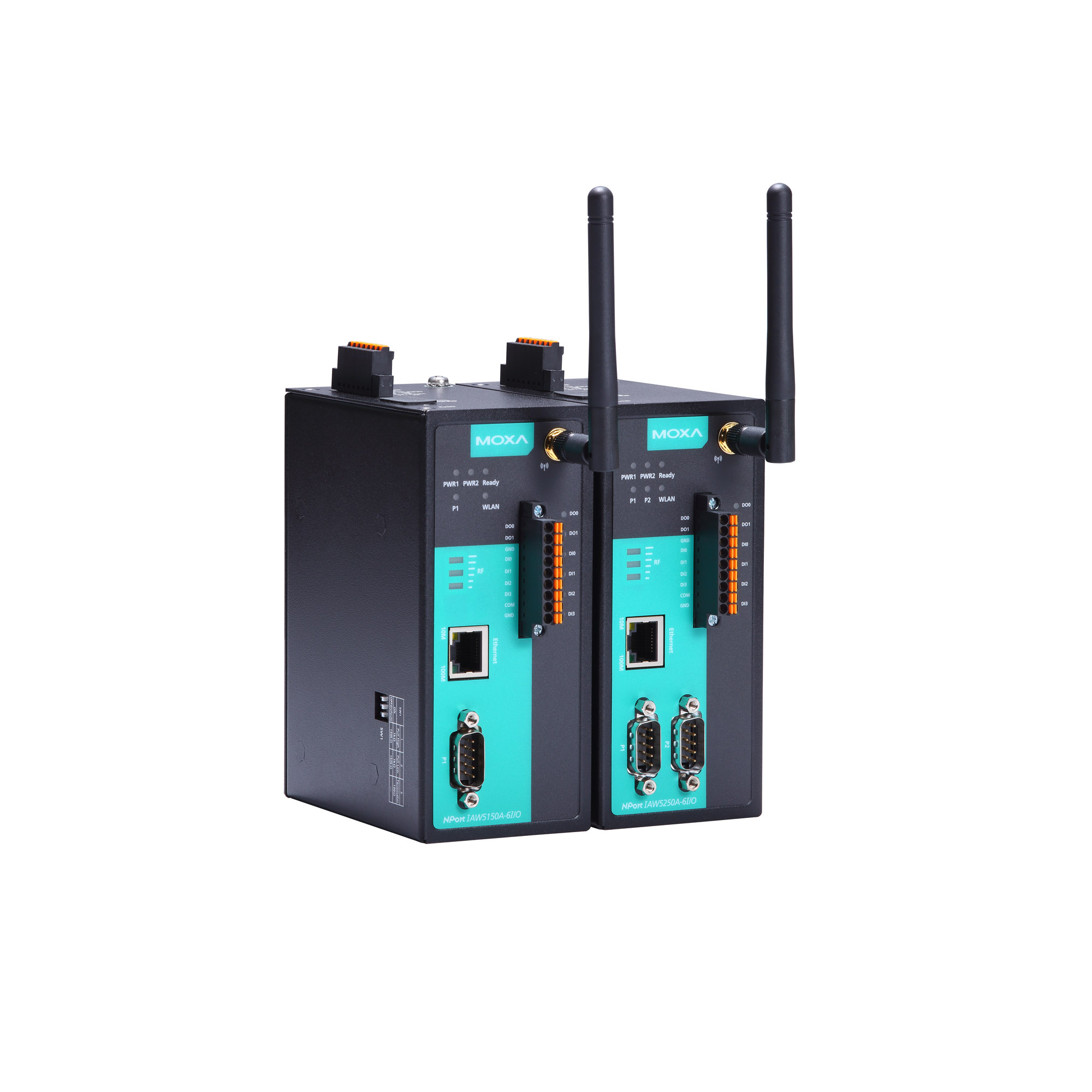

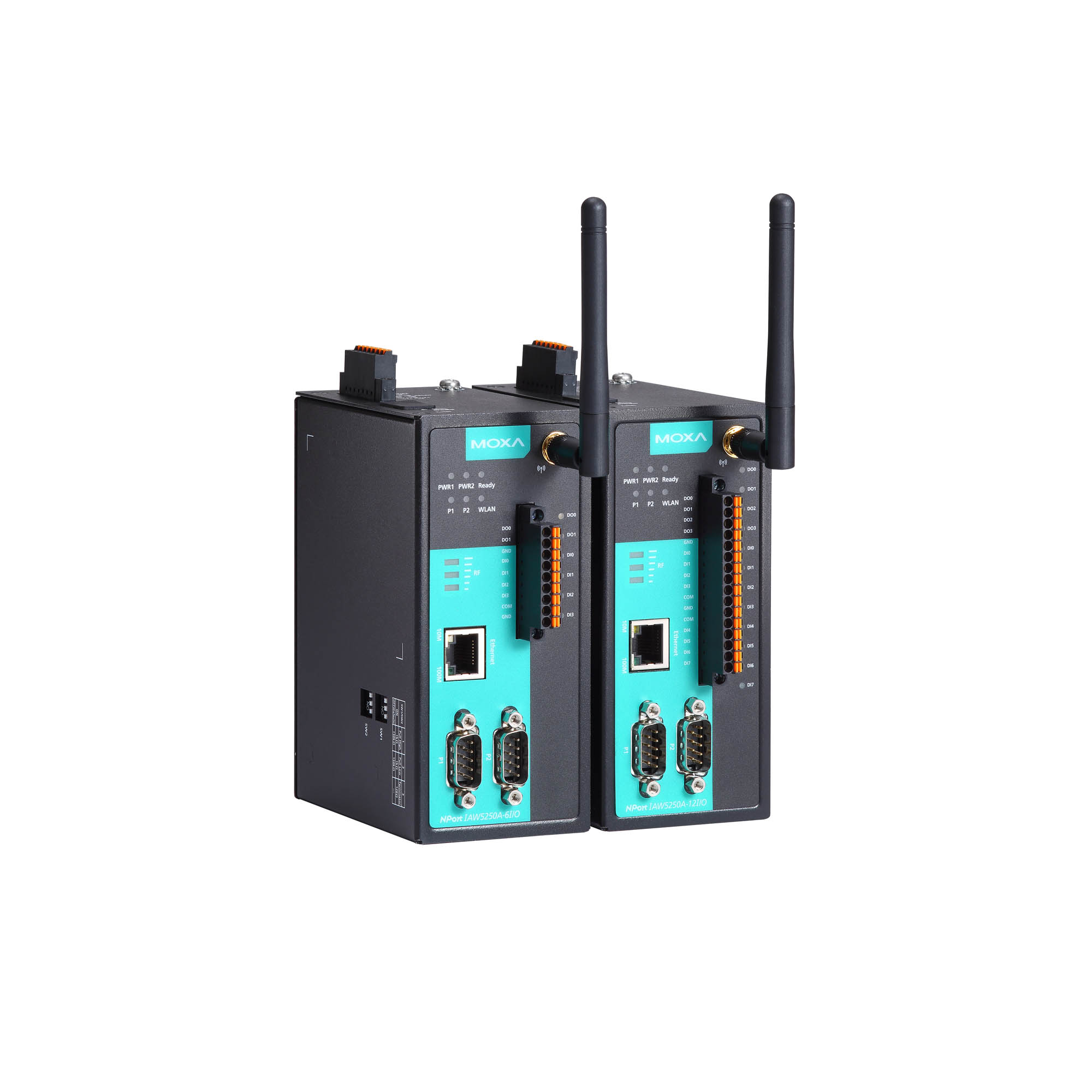

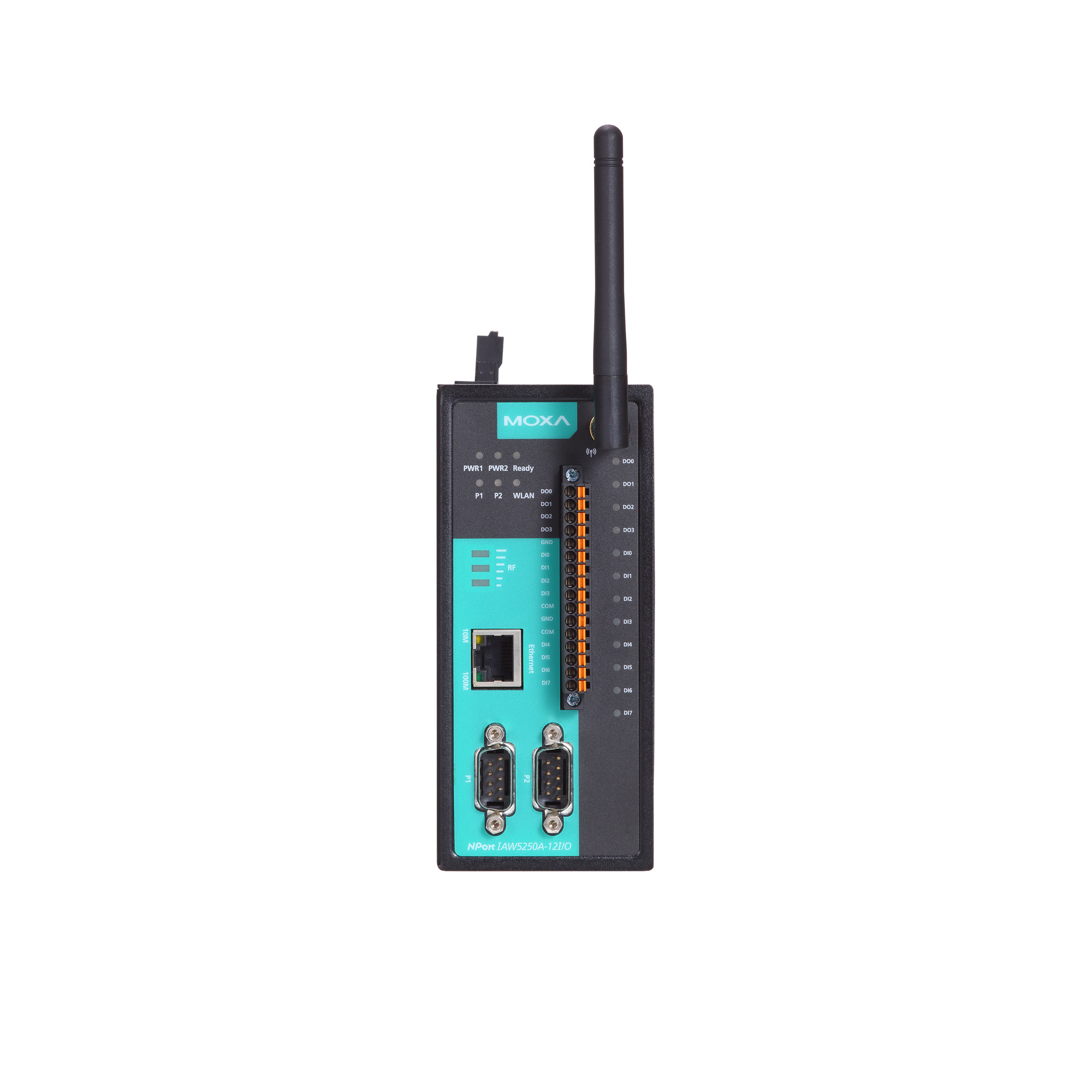

NPort IAW5000A-I/O 系列

1/2 RS-232/422/485 IEEE 802.11a/b/g/n 無線裝置伺服器,具備 6 個或 12 個數位 IO

moxa-nport-iaw5000a-i-o-series-image-1-(1).jpg | Moxa
moxa-nport-iaw5000a-i-o-series-image-2-(1).jpg | Moxa
moxa-nport-iaw5000a-i-o-series-image-3-(1).jpg | Moxa
moxa-nport-iaw5000a-i-o-series-image-4-(1).jpg | Moxa
moxa-nport-iaw5000a-i-o-series-image-5-(1).jpg | Moxa

特色與優點

  • 具有 6 或 12 個數位 IO 的串列裝置伺服器
  • 將串列和乙太網路裝置連結到 IEEE 802.11a/b/g/n 網路
  • 透過通用 MQTT 將串列/I/O 數據連接到雲端
  • 支援使用內建裝置 SDK 的 MQTT 連接到 Azure/Alibaba Cloud
  • 支援使用 JSON 和 Raw 數據格式的 TLS 和憑證進行的 MQTT 連接
  • 用於配置備份/複製和事件日誌的 microSD 卡,以及雲端連網中斷時的數據緩衝
  • 支援重新封裝串列埠數據大小(最大 4K),儲存需要傳送到雲端平台的數據封包數量
  • 支援備援 DC 電源輸入與 1 點 relay 輸出
  • 透過 WEP、WPA、WPA2 保護資料存取的安全性
  • 無線 Client 功能,利於靈活整合
  • 4 kV 串列突波保護

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

NPort IA5000A-I/O 串列裝置伺服器內建數位 I/O,可在您需要將現場串列設備與乙太網路或雲端平台整合時,提供最大的彈性。雲端裝置伺服器可以使用通用 MQTT 或第三方雲端服務(例如 Azure 和 Alibaba Cloud)與工業物聯網應用程式進行通訊。這些裝置伺服器整合數位 I/O 相當適合各種工業資料擷取應用。裝置上的 DI/DO 可使用 Modbus TCP 通訊協定透過 TCP/IP 加以控制,而且可透過網頁進行設定和保護。裝置也可用作 Windows/Linux PC 的 COM 連接埠 (專利的 Real COM 技術),與舊有應用相容。

所有型號都相當堅固耐用,可使用 DIN 軌道安裝,而且採用備源電源輸入的設計,能夠確保應用於工業應用時運作不中斷。



無線用戶端

設備伺服器配備一個乙太網路連接埠,可在串列線路、LAN 和 WAN 之間無縫傳輸資料,使用單一 IP 位址即可橋接 LAN 和 WLAN 介面。



支援用於監控數位輸入的 MTConnect 通訊協定

MTConnect 專為現場應用程式設計,能夠將現場數據轉換為符合 MTConnect 的任何軟體應用程式都可以瞭解的標準格式。透過符合 MTConnect 的介面(名稱、類型、說明等等)定義數據,就無需在每個應用程式中重新定義數據。對於不支援 MTConnect 的傳統工具機,一般的做法是透過感測器連接和 I/O 取得與工具機相關的數據。Moxa NPort IAW5000A-I/O 支援裝置上所有數位輸入的已啟用 MTConnect 的功能,並提供使用者可配置的介面,藉以定義需要將哪些數據和適當的 MTConnect 標籤關聯到數位輸入。



透過 SSH/HTTPS 保護遠端管理和配置

未經授權的存取是系統管理員最棘手的問題之一。除了 IP 過濾和密碼保護之外,NPort IAW5000A-I/O 系列還支援 SSH 和 HTTPS,以防範駭客入侵。若要安全傳輸控制訊息,請使用支援 HTTPS 的網頁瀏覽器 (例如,Internet Explorer) 開啟 Web 主控台。您還可以使用支援 SSH 的終端模擬器開啟串列或 Telnet 主控台 (例如 PuTTY)。



選取介於 50 bps 與 921.6 kbps 之間的任何傳輸速率

大多數的設備伺服器僅支援固定的串列傳輸速率。不過,部份應用需要採用特別的傳輸速率,例如 250 kbps 或 500 kbps。藉由 NPort IAW5000A-I/O 系列,您可以使用介於 50 kbps 與 921.6 kbps 之間的任何傳輸速率。如果設備的傳輸速率不是標準速率,請從下拉式清單中選取「其他」,然後輸入傳輸速率。



  • Digital Input Channels

    6I/O models: 4
    12I/O models: 8

  • Digital Output Channels

    6I/O models: 2
    12I/O models: 4

  • Isolation

    3k VDC or 2k Vrms

  • Alarm Contact Channels

    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Sensor Type

    Dry contact
    Wet contact (NPN or PNP)

  • Dry Contact

    On: short to GND
    Off: open

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • I/O Mode

    DI or event counter

  • Counter Frequency

    20 Hz

  • Digital Filtering Time Interval

    Software configurable

  • I/O Mode

    DO or pulse output

  • I/O Type

    Sink

  • Over-Current Protection

    2.6 A per channel @ 25°C

  • Over-Temperature Shutdown

    175°C (typical), 150°C (min.)

  • Over-Voltage Protection

    45 VDC

  • 10/100BaseT(X) Ports (RJ45 connector)

    1
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    MQTT, MTConnect

  • Configuration Options

    Web Console (HTTP/HTTPS), Windows Utility, Telnet Console, Serial Console

  • Management

    DHCP Client, DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, ICMP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • MIB

    MIB-II

  • Mode

    Alibaba IoT Platform Device, Azure IoT Hub Device, Publisher/Subscriber of MQTT

  • Version Supported

    v3.1.1

  • QoS Level

    QoS 0-2

  • Secure Transmission

    TLS (1.0, 1.1, 1.2) encryption with user's root CA, Client certificate, Private key

  • MQTT General Features

    Clean Session, Keep Alive, Last Will Message, Retain Message

  • Connector

    DB9 male

  • No. of Ports

    NPort IAW5150A Series: 1
    NPort IAW5250A Series: 2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Surge

    4 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • WLAN Standards

    802.11a/b/g/n

  • Receiver Sensitivity for 802.11a (measured at 5.680 GHz)

    Typ. -91 @ 6 Mbps
    Typ. -74 @ 54 Mbps

  • Receiver Sensitivity for 802.11b (measured at 2.437 GHz)

    Typ. -92 dBm @ 1 Mbps
    Typ. -84 dBm @ 11 Mbps

  • Receiver Sensitivity for 802.11g (measured at 2.437 GHz)

    Typ. -91 dBm @ 6 Mbps
    Typ. -73 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (2.4 GHz; measured at 2.437 GHz)

    Typ. -89 dBm @ 6.5 Mbps (20 MHz)
    Typ. -71 dBm @ 72.2 Mbps (20 MHz)

  • Receiver Sensitivity for 802.11n (5 GHz; measured at 5.680 GHz)

    Typ. -89 dBm @ 6.5 Mbps (20 MHz)
    Typ. -71 dBm @ 72.2 Mbps (20 MHz)
    Typ. -85 dBm @ 13.5 Mbps (40 MHz)
    Typ. -67 dBm @ 150 Mbps (40 MHz)

  • Spread Spectrum

    DSSS, OFDM

  • Transmission Distance

    Up to 100 meters (in open areas)

  • Transmission Rate

    802.11a/g: 54 Mbps
    802.11b: 11 Mbps
    802.11n: 6.5 to 150 Mbps

  • Transmitter Power for 802.11b

    16±1.5 dBm @ 1 Mbps
    16±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g

    16±1.5 dBm @ 6 Mbps
    14±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11a

    15±1.5 dBm @ 6 Mbps
    14±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (2.4 GHz)

    16 dBm @ 1.5 Mbps (6.5 MHz)
    12 dBm @ 1.5 Mbps (72.2 MHz)

  • Transmitter Power for 802.11n (5 GHz)

    15 dBm @ 1.5 Mbps (6.5 MHz)
    12 dBm @ 1.5 Mbps (150 MHz)

  • Wireless Security

    WEP encryption (64-bit and 128-bit)
    WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
    WPA/WPA2-Personal

  • WLAN Modes

    Ad-hoc Mode, Infrastructure mode

  • Antenna Connectors

    QMA

  • Antenna Type

    Omni-directional

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Connection

    Removable terminal block

  • Input Voltage

    12 to 48 VDC

  • Input Current

    300 mA @ 12 VDC

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Dimensions

    59.6 x 101.7 x 134 mm (2.35 x 4 x 5.28 in)

  • Weight

    NPort IAW5150A-6I/O: 740 g (1.63 lb)
    NPort IAW5250A-6I/O: 760 g (1.68 lb)
    NPort IAW5150A-12I/O: 760 g (1.68 lb)
    NPort IAW5250A-12I/O: 780 g (1.72 lb)

  • Installation

    Wall mounting (with optional kit), DIN-rail mounting

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: Ethernet: 2 kV, Serial: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Radio Frequency

    EN 300 328, EN 301 893

  • Safety

    EN 60950-1, UL 60950-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    NPort IAW5150A-6I/O: 282,087 hrs
    NPort IAW5150A-12I/O: 277,975 hrs
    NPort IAW5250A-6I/O: 237,037 hrs
    NPort IAW5250A-12I/O: 234,130 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
