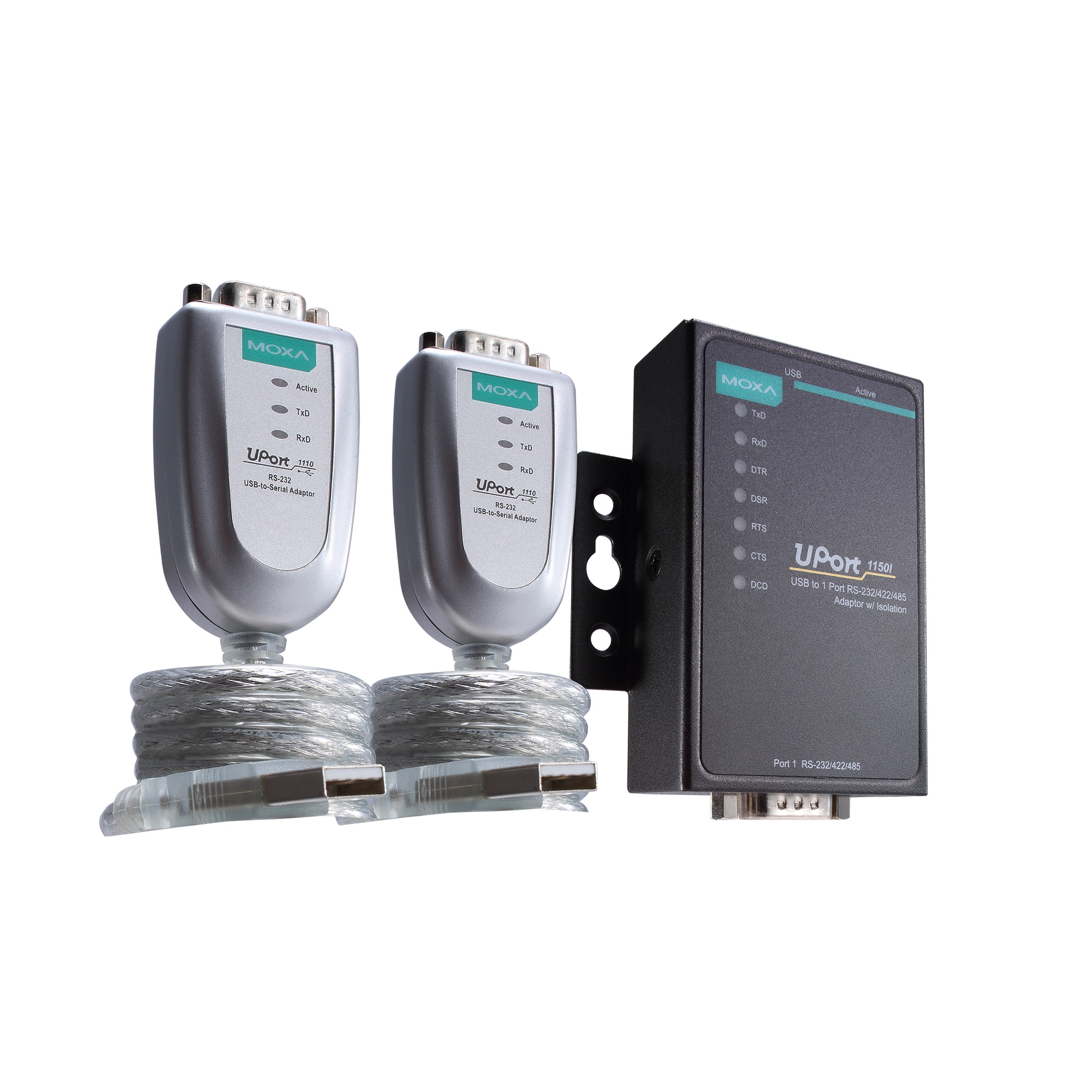

UPort 1100 系列

1 埠 RS-232、RS-422/485 和 RS-232/422/485 USB 轉串列轉換器

moxa-uport-1100-series-image-(1).jpg | Moxa

特色與優點

  • 高速資料傳輸，最高傳輸速率可達 921.6 kbps
  • 提供 Windows、macOS、Linux 和 WinCE驅動程式
  • Mini-DB9 母接頭轉接線端子模組，簡化接線工作
  • LED 指示燈可指示 USB 與 TxD/RxD 活動傳輸
  • 2 kV 光電隔離保護（「-I」型號適用）

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

UPort® 1100 系列的 USB 轉串列轉換器對於沒有串列埠的筆記型電腦或是工作站電腦來說是絕佳配件。對於需要在現場連接不同串列設備或是沒有標準 COM 埠或 DB9 接頭獨立介面轉換器的工程師來說，UPort® 1100 系列是必要的。

UPort® 1100 系列可將 USB 轉換成 RS-232/422/485。所有產品皆與傳統串列設備相容，適用於儀器控制與銷售點應用。

  • Speed

    12 Mbps

  • USB Connector

    UPort 1110/1130/1130I/1150: USB Type A
    UPort 1150I: USB Type B

  • USB Standards

    USB 1.0/1.1 compliant, USB 2.0 compatible

  • No. of Ports

    1

  • Connector

    DB9 male

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    UPort 1130I/1150I: 2kV

  • Serial Standards

    UPort 1110: RS-232
    UPort 1130/1130I: RS-422, RS-485
    UPort 1150/1150I: RS-232, RS-422, RS-485

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Voltage

    5 VDC

  • Input Current

    UPort 1110: 30 mA
    UPort 1130: 60 mA
    UPort 1130I: 65 mA
    UPort 1150: 77 mA
    UPort 1150I: 260 mA

  • Housing

    UPort 1110/1130/1130I/1150: ABS + Polycarbonate
    UPort 1150I: Metal

  • Dimensions

    UPort 1110/1130/1130I/1150:
    37.5 x 20.5 x 60 mm (1.48 x 0.81 x 2.36 in)
    UPort 1150I:
    52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)

  • Weight

    UPort 1110/1130/1130I/1150: 65 g (0.14 lb)
    UPort 1150I: 75 g (0.16 lb)

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 70°C (-4 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class 1

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    1,949,025 hrs

  • Standards

    MIL-HDBK-217F
    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

篩選

全部 驅動程式 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Driver for UPort 1100 Series (Windows 11 and Windows Server 2022, WHQL certified)
2.9 MB 		驅動程式
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
 2024年4月2日 2024年4月2日 版本說明
Software Package for UPort 1100 Series (UPort Configuration Tool for macOS)
4.7 MB 		軟體套件
SHA-512
v1.0
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
 2024年3月7日 2024年3月7日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 版本說明
Driver for UPort 1100 Series (Linux Kernel 6.x)
250.4 KB 		驅動程式
SHA-512
v6.0
  • Linux Kernel 6.x
 2023年3月28日 2023年3月28日 版本說明
ViewCom Utility
3.3 MB 		工具程式
SHA-512
v2.0
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2022年5月30日 2022年5月30日 版本說明
Driver for UPort 1100 Series (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
2.0 MB 		驅動程式
SHA-512
v3.2
  • Windows
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年2月15日 2022年2月15日 版本說明
Driver for UPort 1100 Series (Linux kernel 5.x)
218.7 KB 		驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年9月2日 2021年9月2日 版本說明
Driver for UPort 1100 Series (Linux kernel 4.x)
206.7 KB 		驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年9月2日 2021年9月2日 版本說明
Driver for UPort 1100 Series (macOS 10.1x to 11)
107.4 KB 		驅動程式
SHA-512
v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
 2020年6月24日 2020年6月24日 版本說明
Driver for UPort 1100 Series (Linux kernel 3.0)
88.3 KB 		驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年11月12日 2019年11月12日 版本說明
Driver for UPort 1100 Series (Linux kernel 2.4.x/2.6.x)
172.2 KB 		驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
 2019年11月12日 2019年11月12日 版本說明
Driver for UPort 1100 Series (Windows CE 5.0)
328.6 KB 		驅動程式
SHA-512
v1.1
  • Windows CE 5.0
 2019年1月15日 2019年1月15日 版本說明
Driver for UPort 1100 Series (Windows CE 6.0)
320.0 KB 		驅動程式
SHA-512
v1.0
  • Windows CE 6.0
 2019年1月15日 2019年1月15日 版本說明
Driver for UPort 1100 Series (Windows XP or Windows Server 2000 and prior, WHQL certified)
2.1 MB 		驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2018年9月3日 2018年9月3日 版本說明
Driver for UPort 1100 Series (Android)
4.3 MB 		驅動程式
SHA-512
v1.0
  • Android
 2013年8月23日 2013年8月23日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 2000
  • Windows 7
  • Windows 7
  • Windows Server 2003
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Vista
  • Windows Vista
  • Windows XP
  • Windows XP
 2012年5月14日 2012年5月14日 版本說明
Viewcom
434.6 KB 		工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008
  • Windows Vista
  • Windows Vista
  • Windows XP
  • Windows XP
 2010年7月12日 2010年7月12日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
Manual for UPort 1100 Series
4.7 MB 		使用者手冊 英文 v10.0 2024年6月11日 2024年6月11日
Tech Note: UPort Driver Porting Guide for Arm-based Platforms
423.1 KB 		技術說明 英文 v1.2 2021年12月21日 2021年12月21日
QIG for UPort 1100 Series
279.4 KB 		QIG 英文 v8.1 2021年5月6日 2021年5月6日
UPort 1100 系列產品資料表
2.6 MB 		產品資料表 中文 v1.0 2020年12月15日 2020年12月15日
2D CAD for UPort 1110/1130/1150 TOP
322.1 KB 		2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1150I
156.0 KB 		2D CAD 英文 2008年11月5日 2008年11月5日

可供選擇的機型 (5)

顯示圖片
比較

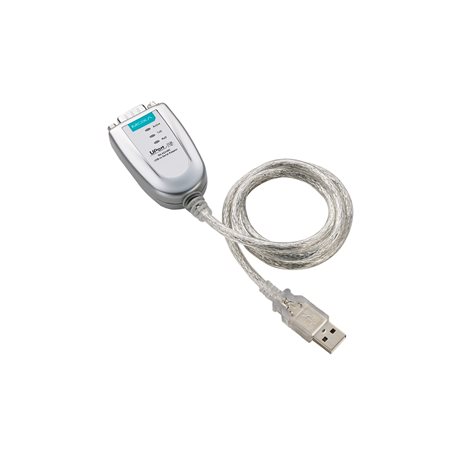

moxa-uport-1130-image.jpg | MoxaUPort 1130
比較

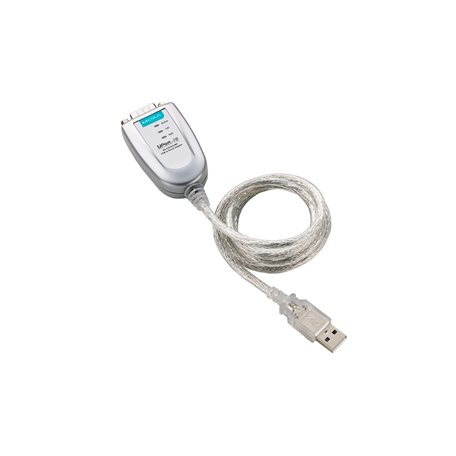

moxa-uport-1150-image.jpg | MoxaUPort 1150
比較

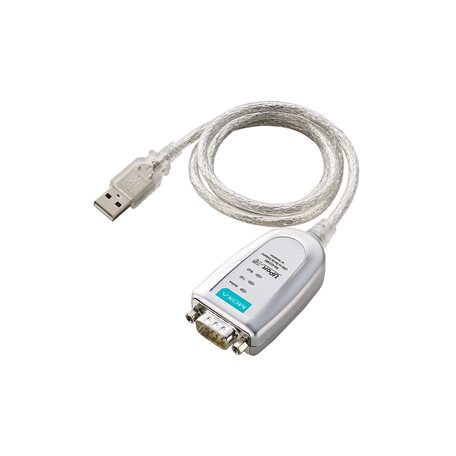

moxa-uport-1130i-image.jpg | MoxaUPort 1130I
比較

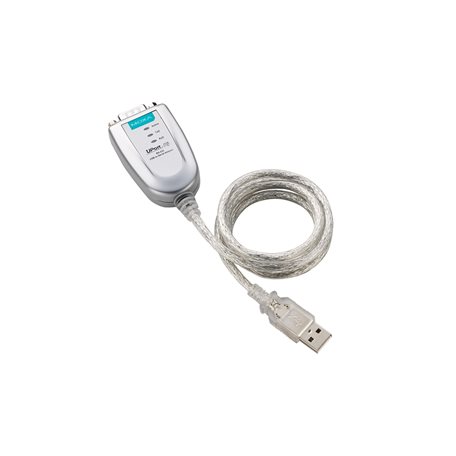

moxa-image.jpg | MoxaUPort 1110
USB InterfaceUSB 1.1USB 1.1USB 1.1USB 1.1
Serial StandardsRS-422/485RS-232/422/485RS-422/485RS-232
No. of Serial Ports1111
Isolation––2 kV–
Housing MaterialABS+PCABS+PCABS+PCABS+PC
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較

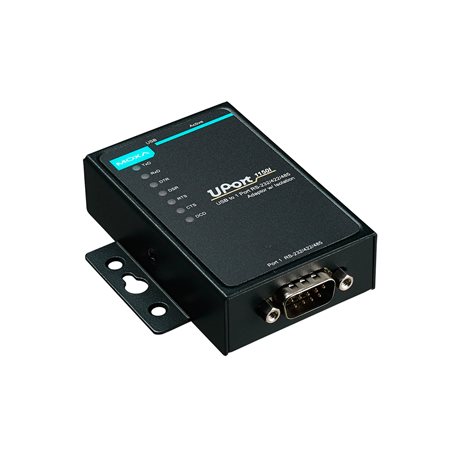

moxa-uport-1150i-image.jpg | MoxaUPort 1150I
USB InterfaceUSB 1.1
Serial StandardsRS-232/422/485
No. of Serial Ports1
Isolation2 kV
Housing MaterialMetal
Operating Temp.0 to 55°C
