UPort 1200/1400/1600 系列

2 到16 埠 RS-232、RS-422/485 和 RS-232/422/485 USB 轉串列轉換器

moxa-uport-1200-1400-1600-series-image-(1).jpg | Moxa

特色與優點

  • 高速 USB 2.0,USB 資料傳輸率可達 480 Mbps
  • 快速資料傳輸,最高傳輸率達 921.6 Kbps
  • 用於 Windows、Linux 及 macOS 的 Real COM/TTY 驅動程式
  • Mini-DB9 母接頭轉接線端子模組,簡化接線工作
  • LED 指示燈可指示 USB 與 TxD/RxD 活動傳輸
  • 2 kV 光電隔離保護(「-I」型號適用)

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

UPort® 1200/1400/1600 系列的 USB 轉串列轉換器是對於沒有串列埠的筆記型電腦或是工作站電腦來說是絕佳配件。對於需要在現場連接不同串列設備或是沒有標準 COM 埠或 DB9 接頭獨立介面轉換器的工程師來說,UPort® 1200/1400/1600 系列是必要的。

UPort® 1200/1400/1600 系列可將 USB 轉換成 RS-232/422/485。所有產品皆與傳統串列設備相容,適用於儀器控制與銷售點應用。



  • Speed

    12 Mbps, 480 Mbps

  • USB Connector

    USB Type B

  • USB Standards

    USB 1.1/2.0 compliant

  • No. of Ports

    UPort 1200 Series: 2
    UPort 1400 Series: 4
    UPort 1600-8 Series: 8
    UPort 1600-16 Series: 16

  • Connector

    DB9 male

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    2 kV (I models)

  • Serial Standards

    UPort 1410/1610-8/1610-16: RS-232
    UPort 1250/1250I/1450/1650-8/1650-16: RS-232, RS-422, RS-485

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    Windows 10 (x86/x64)
    Windows 8.1
    Windows 8
    Windows 7
    Windows ME
    Windows Vista
    Windows XP
    Windows 98
    Windows 95
    Windows Server 2019
    Windows Server 2016
    Windows Server 2012 R2
    Windows Server 2012
    Windows Server 2008 R2
    Windows Server 2008
    Windows 2000
    Windows NT

  • Mac Drivers

    macOS 11.0
    macOS 10.15
    macOS 10.14
    macOS 10.13
    macOS 10.12

  • Linux Drivers

    Linux kernel 5.x, Linux kernel 4.x, Linux kernel 3.x, Linux kernel 2.6.x, Linux kernel 2.4.x

  • Input Voltage

    UPort 1250/1410/1450: 5 VDC UPort 1410/1450 系列:5 V 適用於USB 連接埠電力,12 V 適用於外部電源轉接器
    UPort 1250I/1400/1600-8 Series: 12 to 48 VDC
    UPort 1600-16 Series: 100 to 240 VAC

  • Input Current

    UPort 1250: 360 mA @ 5 VDC
    UPort 1250I: 200 mA @ 12 VDC
    UPort 1410/1450: 260 mA @ 12 VDC
    UPort 1450I: 360 mA @ 12 VDC
    UPort 1610-8/1650-8: 580 mA @ 12 VDC
    UPort 1600-16 Series: 220 mA @ 100 VAC

  • Housing

    Metal

  • Dimensions

    UPort 1250/1250I: 77 x 26 x 111 mm (3.03 x 1.02 x 4.37 in)
    UPort 1410/1450/1450I: 204 x 30 x 125 mm (8.03 x 1.18 x 4.92 in)
    UPort 1610-8/1650-8: 204 x 44 x 125 mm (8.03 x 1.73 x 4.92 in)
    UPort 1610-16/1650-16: 440 x 45.5 x 198.1 mm (17.32 x 1.79 x 7.80 in)

  • Weight

    UPort 1250/1250I: 180 g (0.40 lb)
    UPort 1410/1450/1450I: 720 g (1.59 lb)
    UPort 1610-8/1650-8: 835 g (1.84 lb)
    UPort 1610-16/1650-16: 2,475 g (5.45 lb)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    UPort 1200 Models: 0 to 60°C (32 to 140°F)
    UPort 1400//1600-8/1600-16 Models: 0 to 55°C (32 to 131°F)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m
    IEC 61000-4-8 PFMF

  • Safety

    UPort 1200 / 1600-16 models : UL 60950-1
    UPort 1400 / 1600-8 models : UL/IEC 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    UPort 1250/1250I: 563,179 hrs
    UPort 1410: 394,441 hrs
    UPort 1450/1450I: 546,770 hrs
    UPort 1610-8: 208,413 hrs
    UPort 1650-8: 186,567 hrs
    UPort 1610-16: 138,704 hrs
    UPort 1650-16: 120,001 hrs

  • Standards

    UPort 1250/1250I/1410/1450/1450I: Telcordia (Bellcore) Standard
    UPort 1610-8/1650-8/1610-16/1650-16: MIL-HDBK-217F

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Driver for UPort 1200/1400/1600 Series (Windows 11 and Windows Server 2022 and later, WHQL certified)
1.8 MB
驅動程式
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年1月24日 2022年1月24日 版本說明
Driver for UPort 1200/1400/1600 Series (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
4.0 MB
驅動程式
SHA-512
v3.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年1月14日 2022年1月14日 版本說明
Driver for UPort 1200/1400/1600 Series (Linux kernel 4.x)
603.3 KB
驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
2021年11月11日 2021年11月11日 版本說明
Driver for UPort 1200/1400/1600 Series (Linux kernel 5.x)
534.7 KB
驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
2021年11月11日 2021年11月11日 版本說明
Driver for UPort 1200/1400/1600 Series (macOS 10.12 to 11.0)
388.9 KB
驅動程式
SHA-512
v1.0
  • macOS 10.12
  • macOS 10.12
  • macOS 10.13
  • macOS 10.13
  • macOS 10.14
  • macOS 10.14
  • macOS 10.15
  • macOS 10.15
  • macOS 11.0
  • macOS 11.0
2021年5月19日 2021年5月19日 版本說明
Driver for UPort 1200/1400/1600 Series (Linux kernel 2.6.x)
338.1 KB
驅動程式
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年6月17日 2019年6月17日 版本說明
Driver for UPort 1200/1400/1600 Series (Linux kernel 3.x)
337.5 KB
驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
2019年6月17日 2019年6月17日 版本說明
Driver for UPort 1200/1400/1600 Series (Windows CE 6.0)
481.0 KB
驅動程式
SHA-512
v1.0
  • Windows CE 6.0
2019年1月18日 2019年1月18日 版本說明
Driver for UPort 1200/1400/1600 Series (Windows CE 5.0)
475.4 KB
驅動程式
SHA-512
v1.1
  • Windows CE 5.0
2019年1月18日 2019年1月18日 版本說明
Driver for UPort 1200/1400/1600 Series (Windows XP or Windows Server 2008 and prior, WHQL certified)
2.4 MB
驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月14日 2018年8月14日 版本說明
Driver for UPort 1200/1400/1600 Series (Android)
4.3 MB
驅動程式
SHA-512
v1.0
  • Android
2013年8月23日 2013年8月23日 版本說明
Utility for UPort 1200/1400/1600 Series (PComm Lite)
1.6 MB
工具程式
SHA-512
v1.6
  • Windows
2012年5月14日 2012年5月14日 版本說明
Viewcom
434.6 KB
工具程式
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月12日 2010年7月12日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Manual for UPort 1200/1400/1600 Series
12.1 MB
使用者手冊 英文 v9.3 2022年12月22日 2022年12月22日
QIG for UPort 1200/1400/1600 Series
772.0 KB
QIG 英文 v9.5 2022年8月24日 2022年8月24日
Tech Note: UPort Driver Porting Guide for Arm-based Platforms
423.1 KB
技術說明 英文 v1.2 2021年12月21日 2021年12月21日
UPort 1200/1400/1600 系列產品資料表
2.9 MB
產品資料表 中文 v1.5 2021年10月26日 2021年10月26日
2D CAD for UPort 1250 TOP
621.6 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1250I Top
675.0 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1410
299.7 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1450
299.2 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1610-16/1650-16 TOP
315.4 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1610-8_1650-8 TOP
923.1 KB
2D CAD 英文 2008年11月5日 2008年11月5日

可供選擇的機型 (9)

顯示圖片
moxa-uport-1250-image.jpg | MoxaUPort 1250moxa-uport-1250i-image.jpg | MoxaUPort 1250Imoxa-uport-1410-image.jpg | MoxaUPort 1410moxa-uport-1450-image.jpg | MoxaUPort 1450
USB InterfaceUSB 2.0USB 2.0USB 2.0USB 2.0
Serial StandardsRS-232/422/485RS-232/422/485RS-232RS-232/422/485
No. of Serial Ports2244
Isolation2 kV
Housing MaterialMetalMetalMetalMetal
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-uport-1450i-image.jpg | MoxaUPort 1450Imoxa-uport-1610-8-image.jpg | MoxaUPort 1610-8moxa-uport-1650-8-image.jpg | MoxaUPort 1650-8moxa-uport-1610-16-image.jpg | MoxaUPort 1610-16
USB InterfaceUSB 2.0USB 2.0USB 2.0USB 2.0
Serial StandardsRS-232/422/485RS-232RS-232/422/485RS-232
No. of Serial Ports48816
Isolation2 kV
Housing MaterialMetalMetalMetalMetal
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-uport-1650-16-image.jpg | MoxaUPort 1650-16
USB InterfaceUSB 2.0
Serial StandardsRS-232/422/485
No. of Serial Ports16
Isolation
Housing MaterialMetal
Operating Temp.0 to 55°C
加入詢價查看詢價明細
已加入詢價列表

UPort 1200/1400/1600 系列

UPort 1250

moxa-uport-1250-image.jpg | Moxa

Buy online from our distributors

UPort 1200/1400/1600 系列

UPort 1250I

moxa-uport-1250i-image.jpg | Moxa

Buy online from our distributors

UPort 1200/1400/1600 系列

UPort 1410

moxa-uport-1410-image.jpg | Moxa

Buy online from our distributors

UPort 1200/1400/1600 系列

UPort 1450

moxa-uport-1450-image.jpg | Moxa

Buy online from our distributors

UPort 1200/1400/1600 系列

UPort 1450I

moxa-uport-1450i-image.jpg | Moxa

Buy online from our distributors

UPort 1200/1400/1600 系列

UPort 1610-8

moxa-uport-1610-8-image.jpg | Moxa

Buy online from our distributors

UPort 1200/1400/1600 系列

UPort 1650-8

moxa-uport-1650-8-image.jpg | Moxa

Buy online from our distributors

UPort 1200/1400/1600 系列

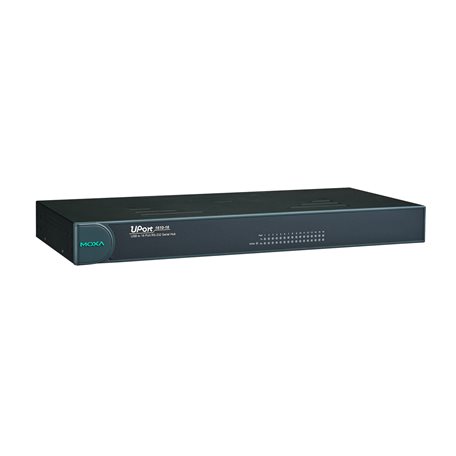

UPort 1610-16

moxa-uport-1610-16-image.jpg | Moxa

Buy online from our distributors

UPort 1200/1400/1600 系列

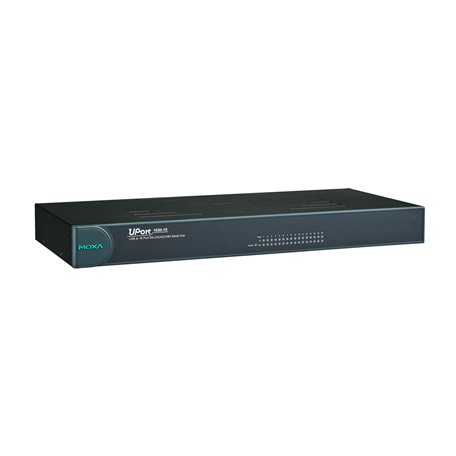

UPort 1650-16
