CCG-1500 系列

工業私有專網 5G 行動通訊閘道器

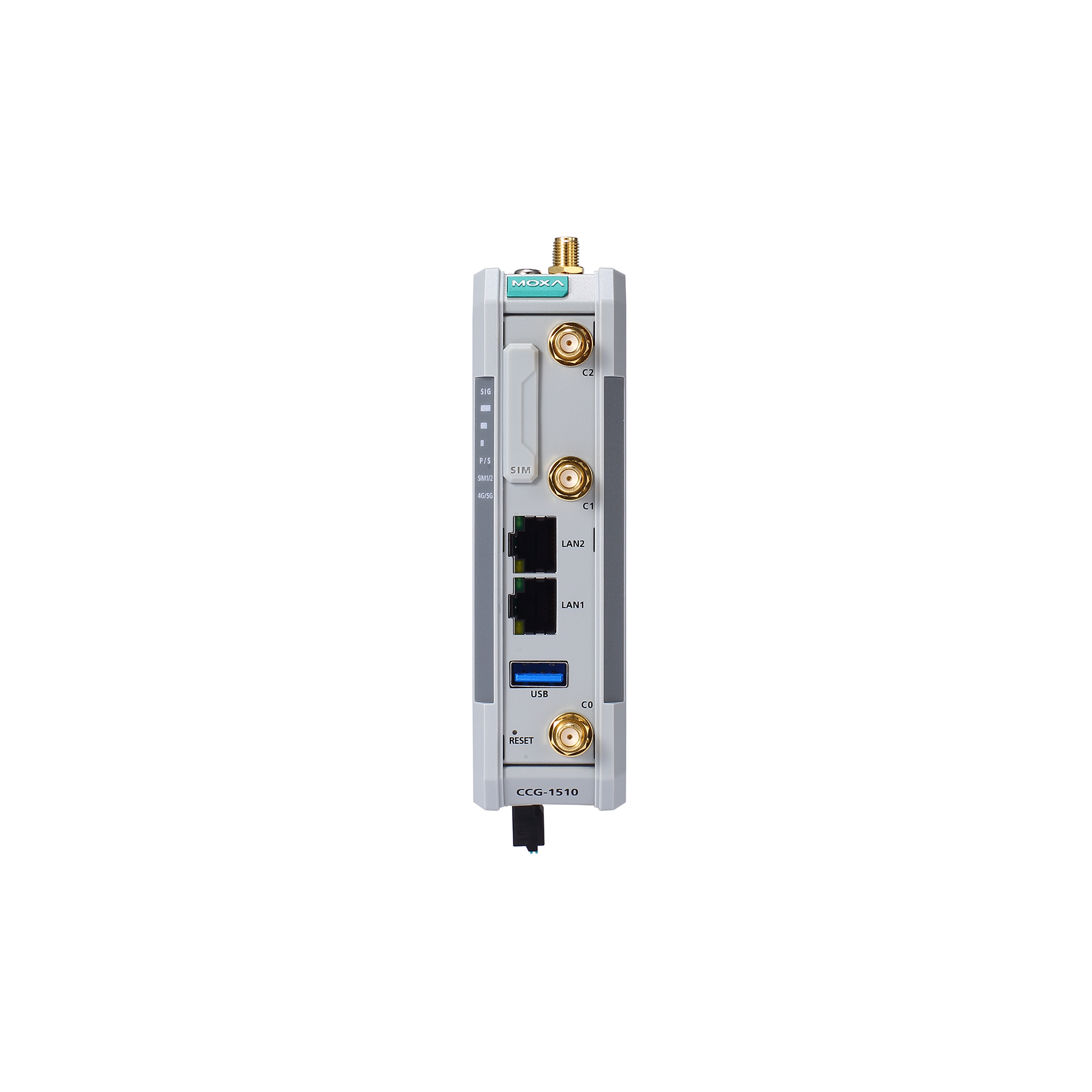

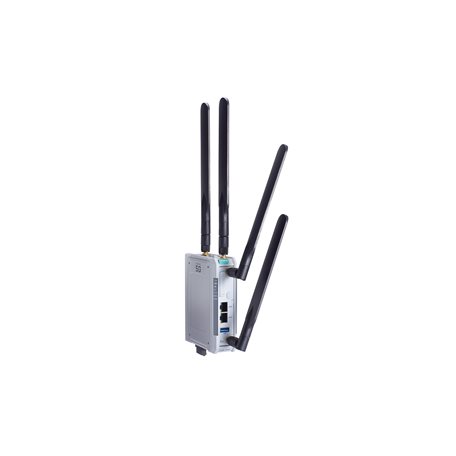

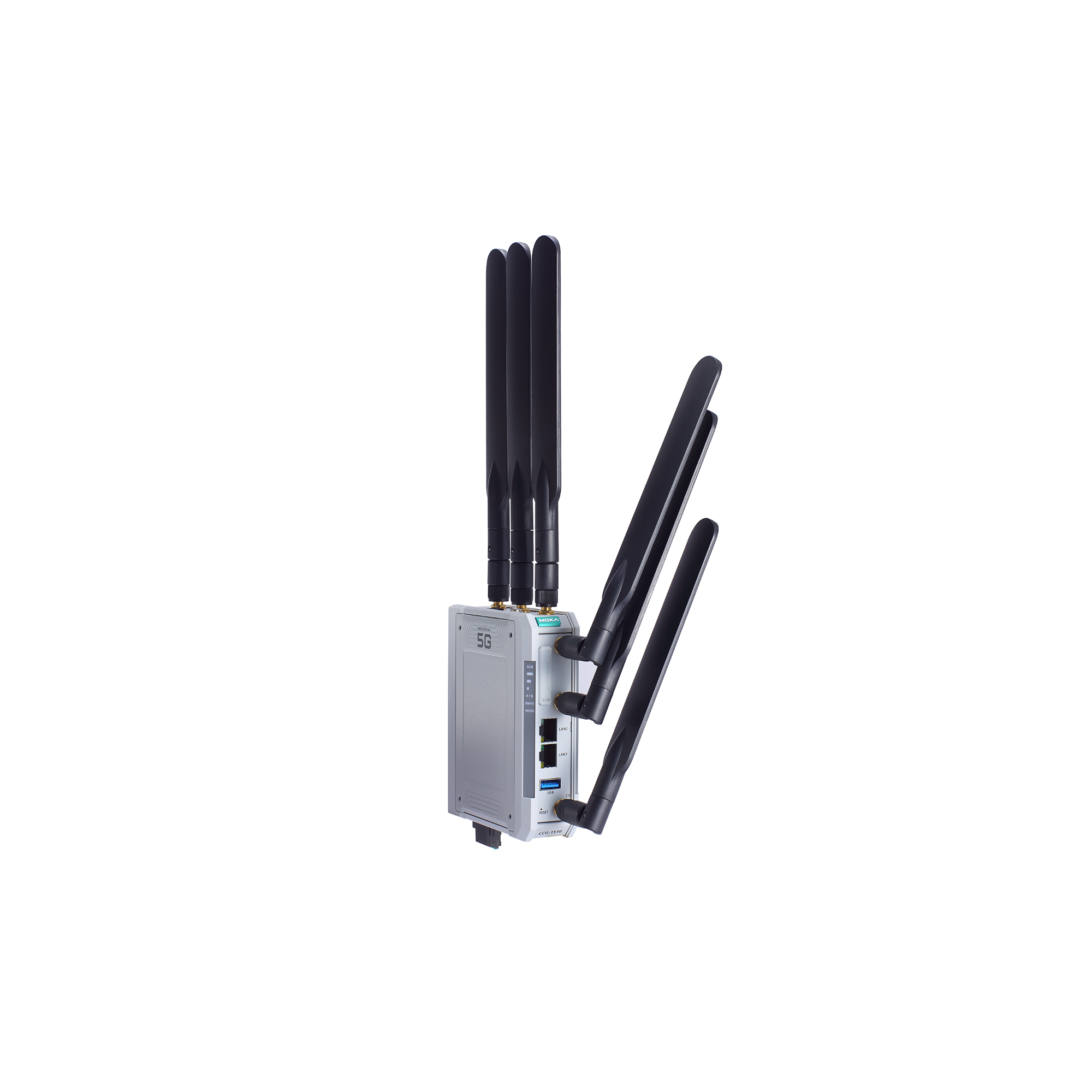

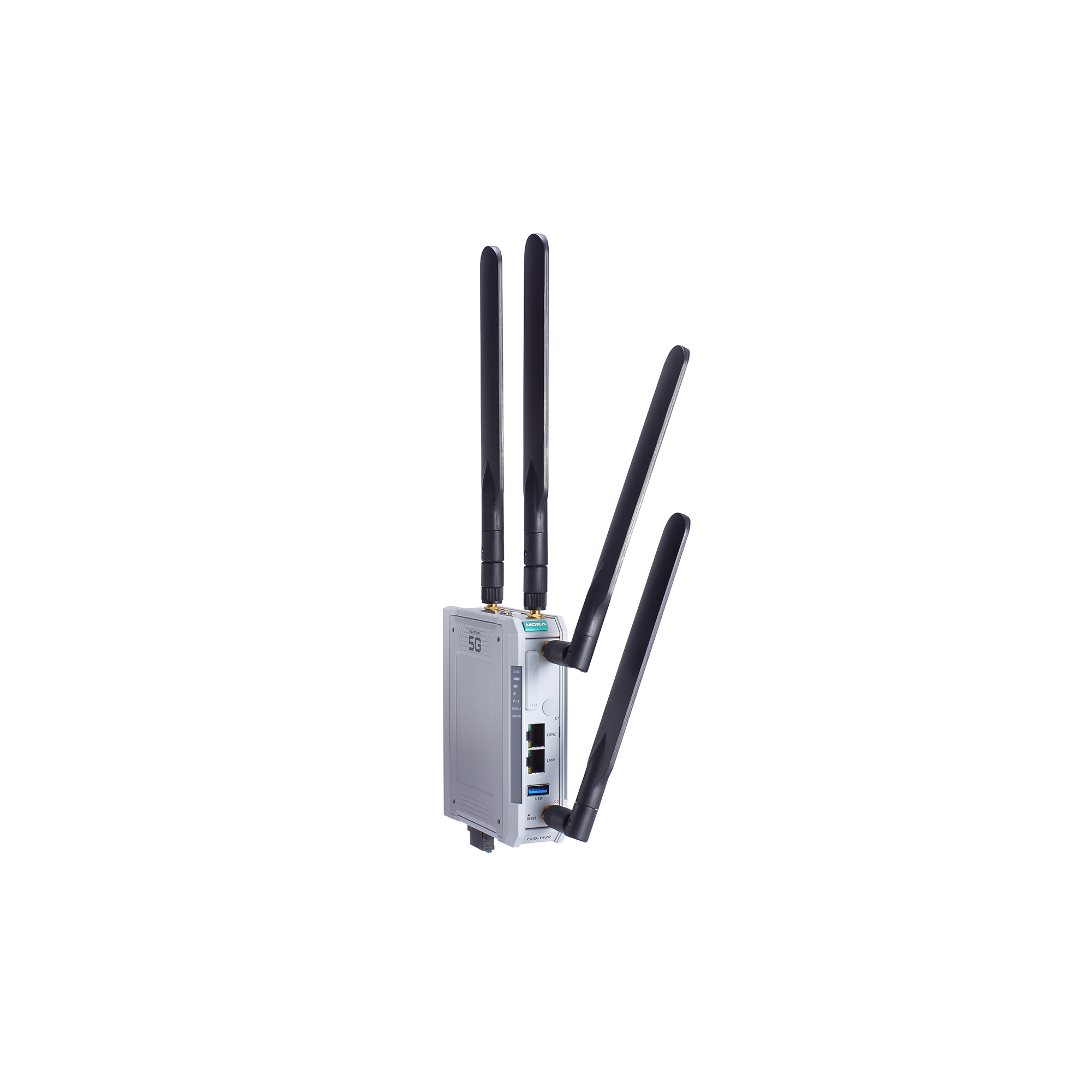

moxa-ccg-1500-series-image-(1).jpg | Moxa
moxa-ccg-1500-series-image-1-(1).jpg | Moxa
moxa-ccg-1500-series-image-2-(1).jpg | Moxa
moxa-ccg-1500-series-image-3-(1).jpg | Moxa
moxa-ccg-1500-series-image-4-(1).jpg | Moxa
moxa-ccg-1500-series-image-5-(1).jpg | Moxa
moxa-ccg-1500-series-image-6-(1).jpg | Moxa

特色與優點

  • Qualcomm® Snapdragon™ X55
  • 通過工業級 FCC/UL/NCC/JET/Telec 認證的 5G 就緒媒體轉換器
  • 雙 SIM 插槽
  • 2 個自動感應 10/100/1000 Mbps 乙太網路連接埠
  • 1 個 RS-232/422/485 串列埠
  • 便於安裝與維護的 LED 指示燈
  • -40 至 70°C 大範圍溫度設計

認證

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CCG-1500 系列專為媒體轉換器 與通訊協定轉換器設計。媒體轉換器中內含 5G 轉乙太網路 及 5G 轉串列埠,可用於 5G 私有專網網路。通訊協定轉換器主要用於 Modbus TCP/RTU 轉換。5G 介面可以使用 Modbus TCP,而串列介面可以處理 Modbus RTU。

CCG-1500 採用的是專為媒體轉換情境進行最佳化的 Qualcomm® Snapdragon™ X55 Cortex-A7 處理器,且該處理器目前已被廣泛地用於各種工業解決方案。 這款輕薄的嵌入式轉換器是可靠且安全的閘道器,具備彈性的介面選項,可協助您在現場進行資料處理,同時也是適用於大規模部署的實用通訊平台。

已啟用 5G 的寬溫度型號可用於長時間的溫度應用。所有裝置全都在試驗室中經過完整測試,保證已啟用 5G 的運算平台適用於寬溫應用。



外觀

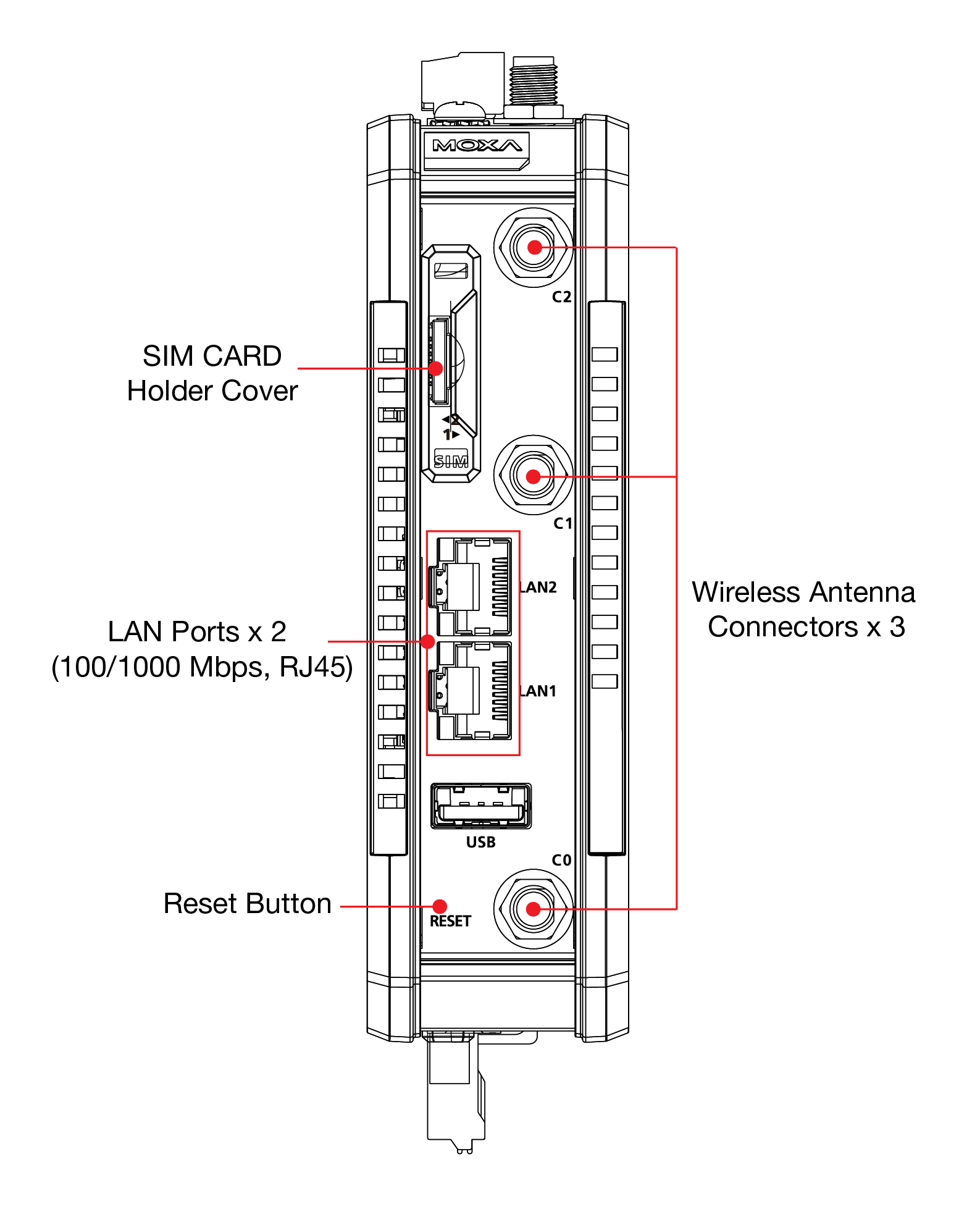

CCG-1510 前視圖

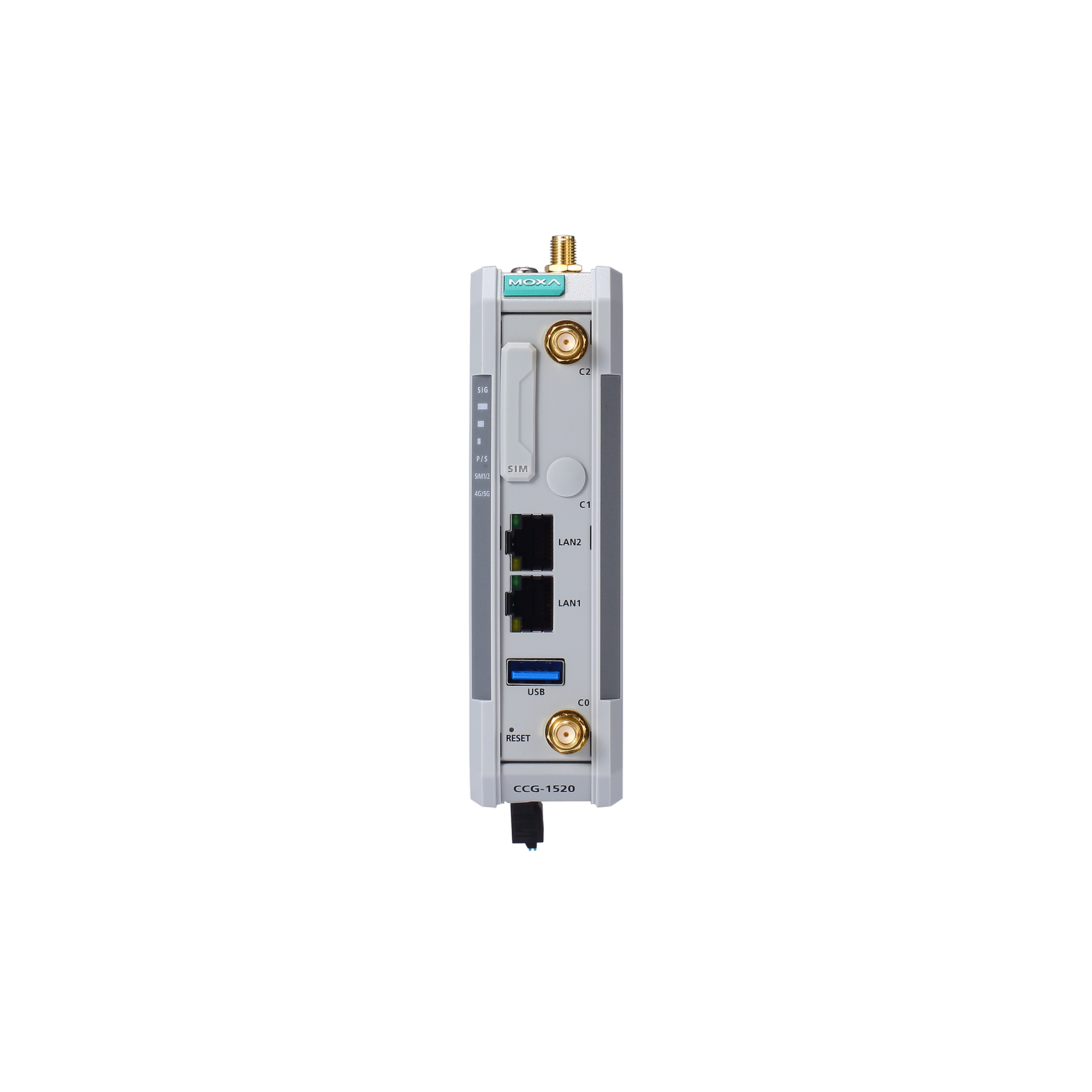

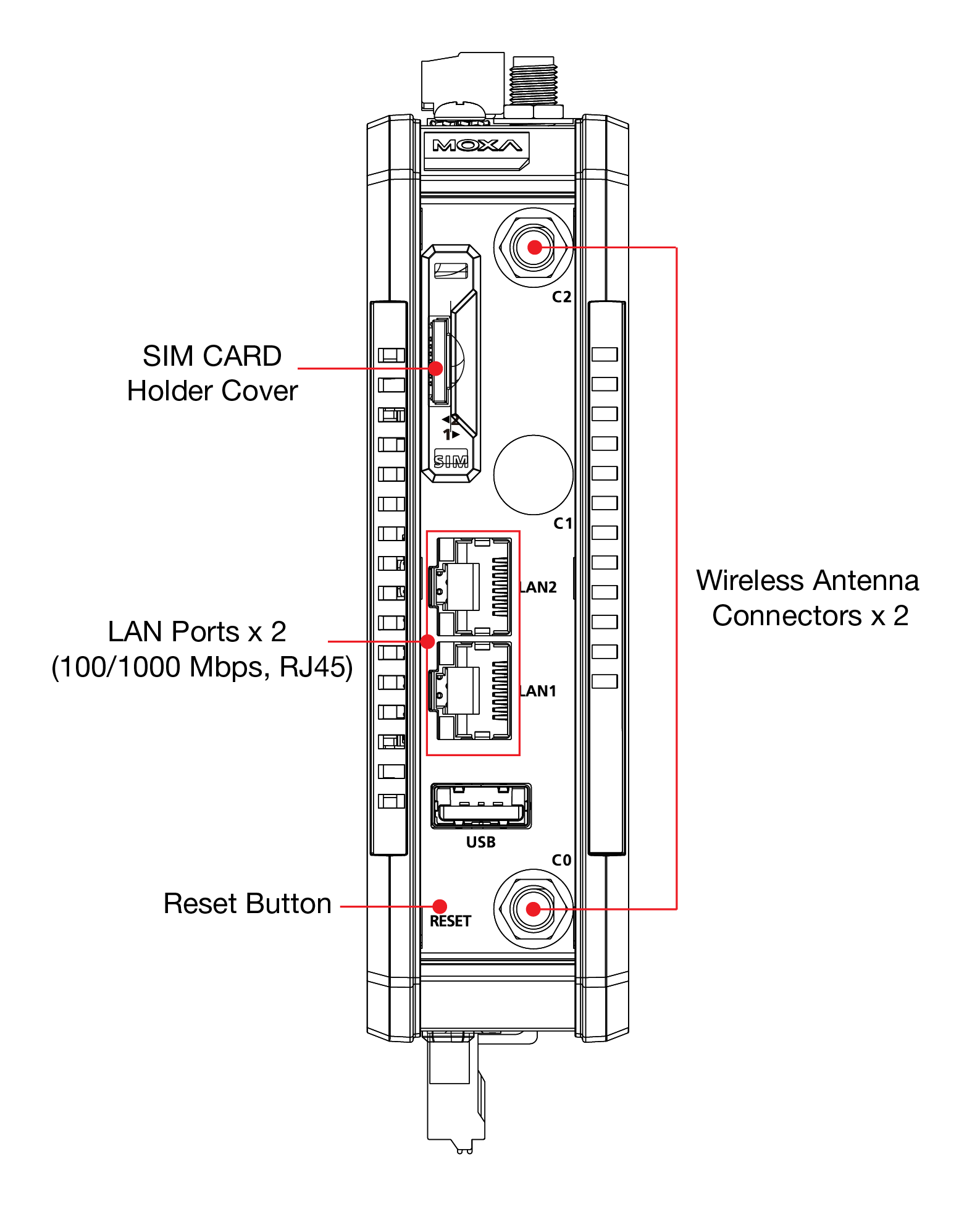

CCG-1520 前視圖

CCG-1510 後視圖

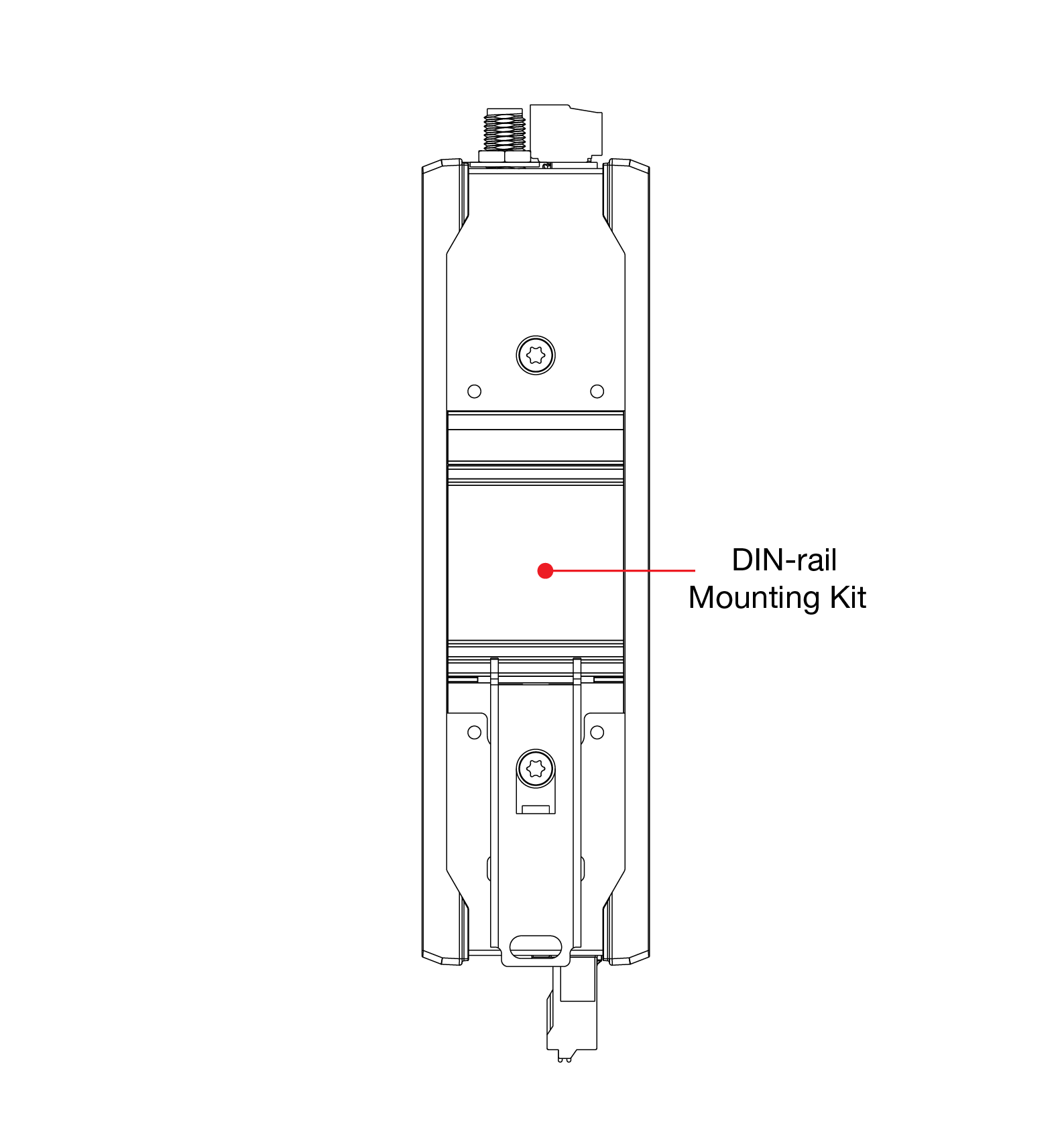

CCG-1520 後視圖

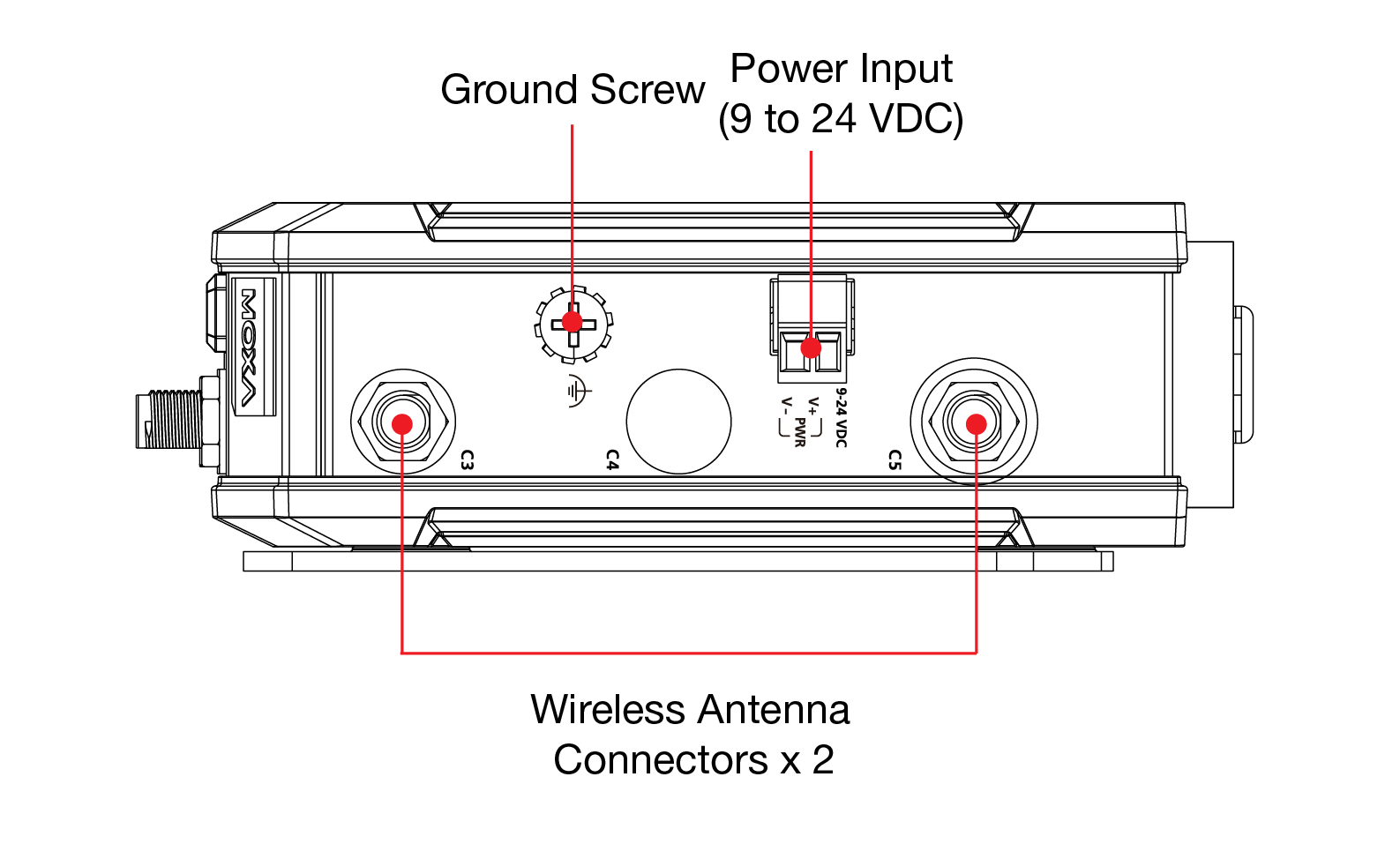

俯視圖

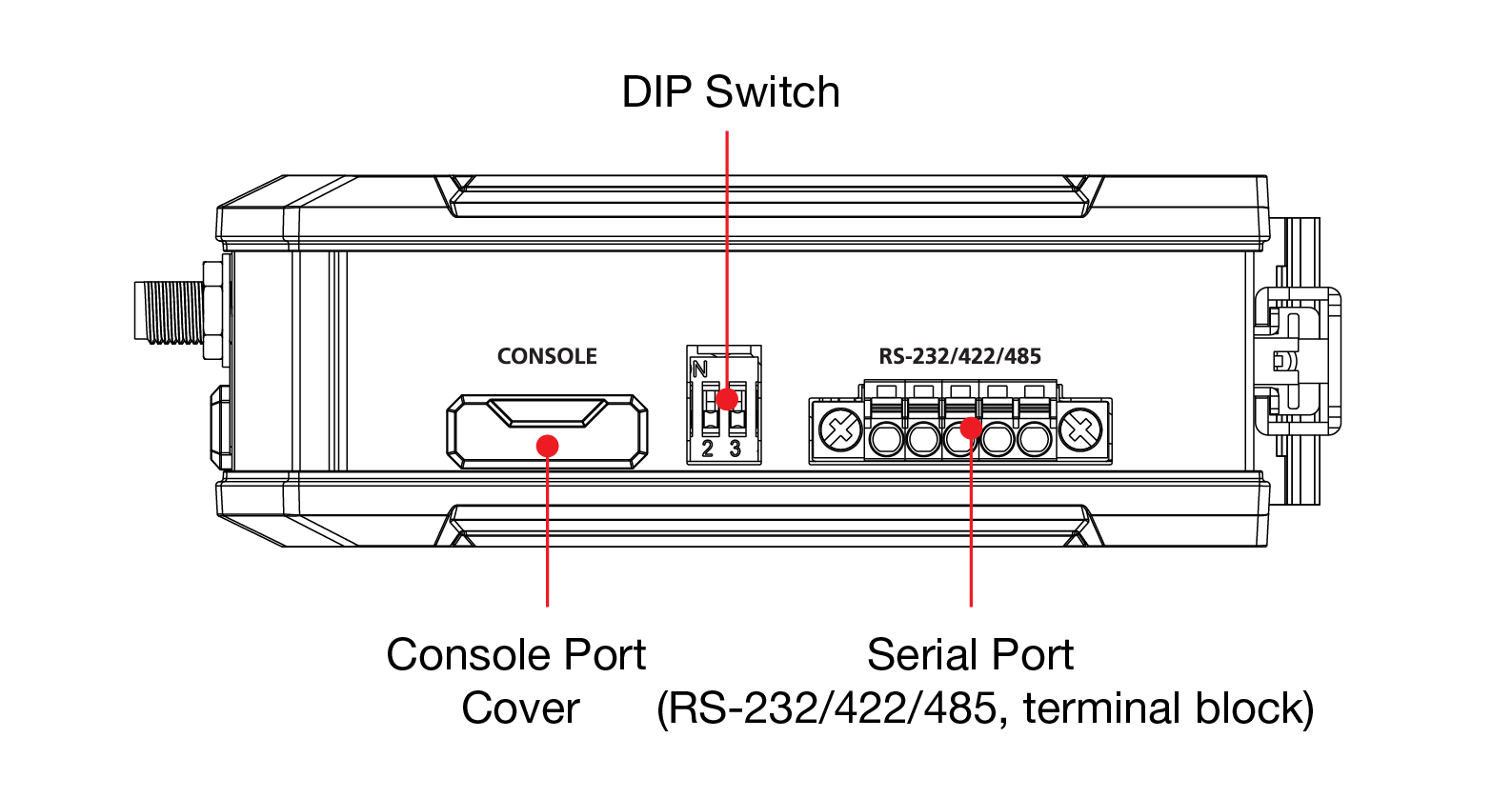

CCG-1510 底視圖

CCG-1520 底視圖



  • Ethernet Ports

    Auto sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 1 (5-pin terminal block)

  • Cellular Antenna Connector (with GPS)

    CCG-1510 models: SMA x 6
    CCG-1520 models: SMA x 4

  • SIM Format

    Nano

  • Number of SIMs

    2

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X)

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Console Port

    1 x [X2]-pin header to DB9 console port

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • Baudrate

    9600 to 115200 bps

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Web Console (HTTPS)

  • Management

    LwM2M Client

  • Network Protocols

    IP Passthrough
    Modbus RTU to TCP
    NAT - Port Forwarding, VPN Passthrough
    VxLAN

  • Firewall

    Filter: ICMP, IP Address

  • Cellular Standards

    5G Release 15

  • Frequency Bands Supported

    CCG-1510-TW-T:
    NR: N1 / N3 / N28 / N41 / N78
    LTE: B1 / B3 / B7 / B8 / B28 / B38

    CCG-1510-US-T:
    NR: N48

    CCG-1510-T:
    NR: N1 / N3 / N28 / N41 / N48 / N77 / N78
    LTE: B1 / B3 / B7 / B8 / B28 / B38

    CCG-1520-T:
    NR: N79

  • System

    Power x 1
    SIM card indicator x 1
    5G / LTE indicator x 1

  • Wireless Signal Strength

    Cellular x 3

  • Input Voltage

    9 to 24 VDC

  • Power Consumption

    Average: 8 W
    Peak: 11 W

  • Input Current

    9 to 24 VDC @ 1.33 to 0.5 A min

  • Power Connector

    Terminal block

  • Dimensions

    100 x 125 x 35.2 mm (3.93 x 4.92 x 1.38 in)

  • Housing

    Metal
    SECC

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • IP Rating

    IP30
    Note: The rubber SIM cover and console port cover should be attached. For CCG-1520-T, the SMA protection cover must also be attached.

  • Weight

    750 g (1.65 lb)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -20 to 70°C (-4 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 16000-4-2 ESD: Contact: 4kV ; Air: 8kV 支援最高 Contact:8kV ; Air: 15kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 16000-4-3 RS: 1.8 GHz to 5 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 16000-4-5 Surge: DC: L-G: 2 kV; LAN: L-G: 2 kV; Serial port: 0.5 Kv 支援最高 1kV
    IEC 16000-4-6 CS: 0.15 MHz to 10 MHz: 3V; 10 MHz to 30 MHz: 3~1 V; 30 MHz to 80 MHz: 1V 支援最高 0.15MHz ~ 80MHz: 10V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-64

  • Time

    1,036,724 hrs

  • Standards

    Telcordia Standard SR-332

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Firmware for CCG-1500 Series
138.6 MB
韌體
SHA-512
v1.4.0
2025年7月4日 2025年7月4日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Declaration of Conformity (cybersecurity) for CCG-1500 Series
204.2 KB
聲明書 英文 v1.0 2025年7月11日 2025年7月11日
Manual for CCG-1500 Series
2.7 MB
使用者手冊 英文 v1.2 2025年7月4日 2025年7月4日
QIG for CCG-1500 Series
1.6 MB
QIG 英文 v1.4 2025年7月4日 2025年7月4日
CCG-1500 系列產品資料表
3.1 MB
產品資料表 中文 v1.5 2025年3月31日 2025年3月31日
FOSS Statement for CCG-1500 Series
1.5 MB
聲明書 英文 v1.2.2 2024年9月30日 2024年9月30日
Declaration of Conformity for CCG-1500 Series
1.0 MB
聲明書 英文 v1.0 2024年1月25日 2024年1月25日

可供選擇的機型 (3)

顯示圖片
moxa-ccg-1510-us-t-image.jpg | MoxaCCG-1510-US-Tmoxa-ccg-1520-t-image.jpg | MoxaCCG-1520-Tmoxa-ccg-1510-tw-t-image.jpg | MoxaCCG-1510-TW-T
Ethernet Ports222
Cellular/Band5G R15/
NR: N48
5G R15/
NR: N79
5G R15/
NR: N1 / N3 / N28 / N41 / N78
LTE: B1 / B3 / B7 / B8 / B28 / B38
Serial Ports111
