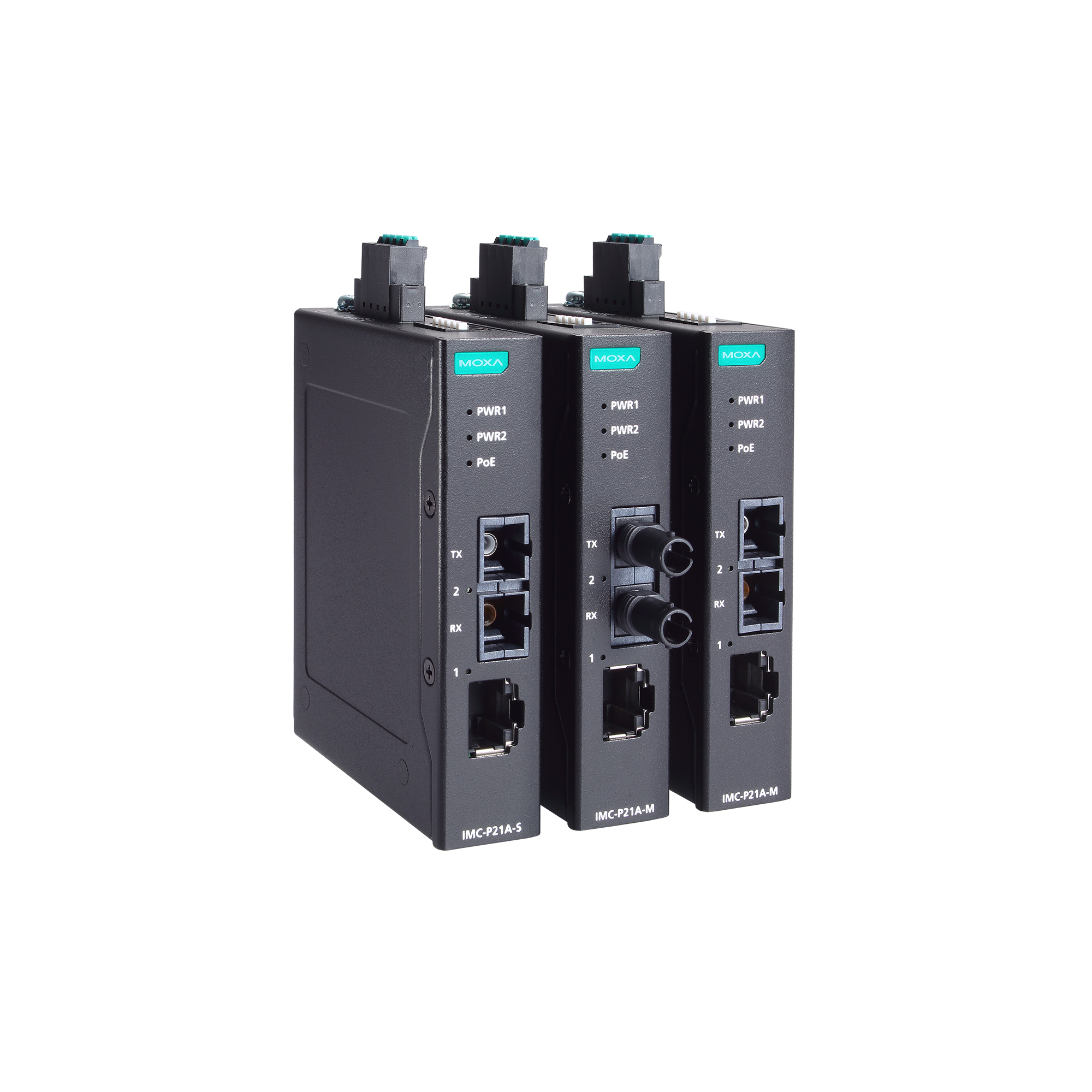

IMC-P21A-G2 系列

PoE+ 快速乙太網路轉光纖媒體轉換器

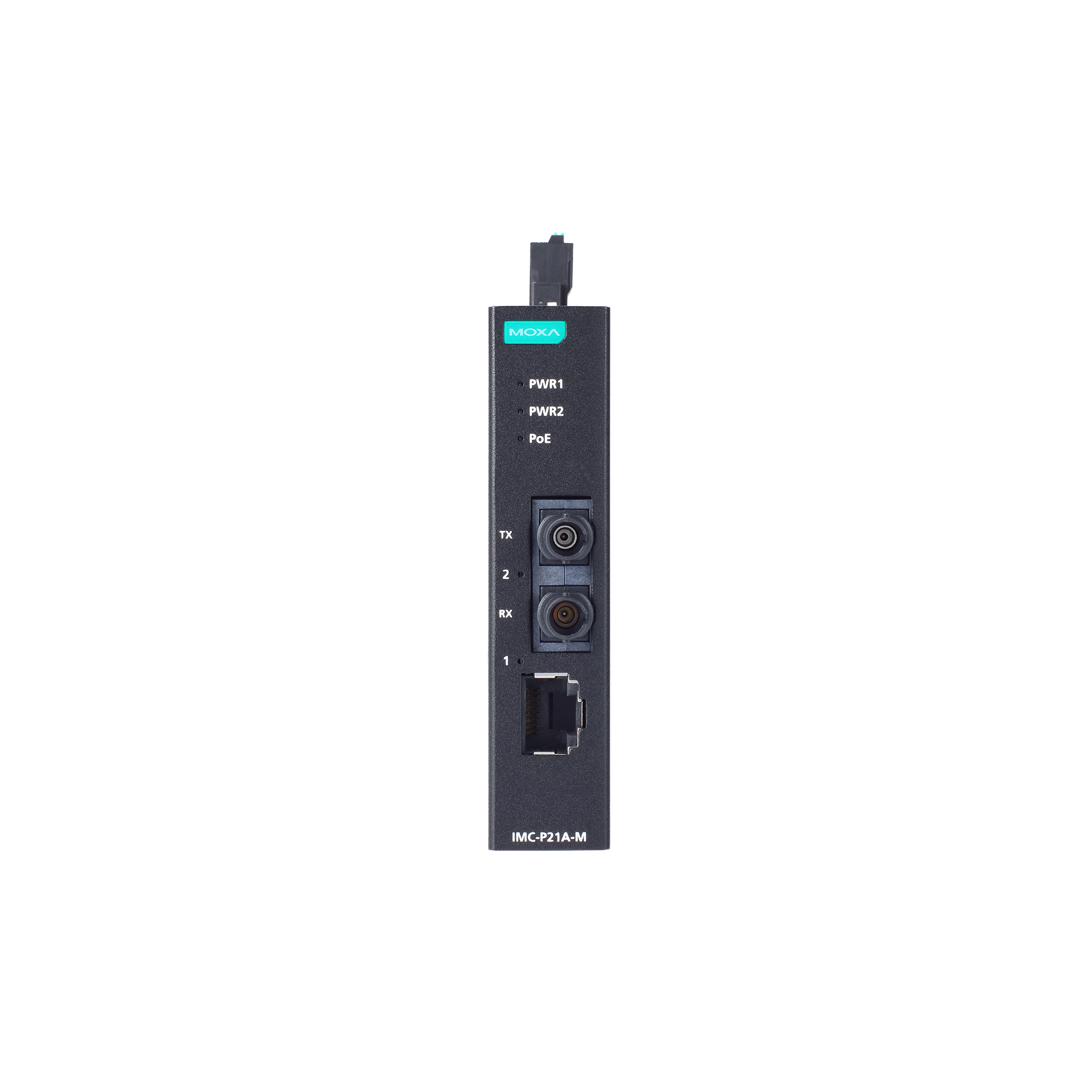

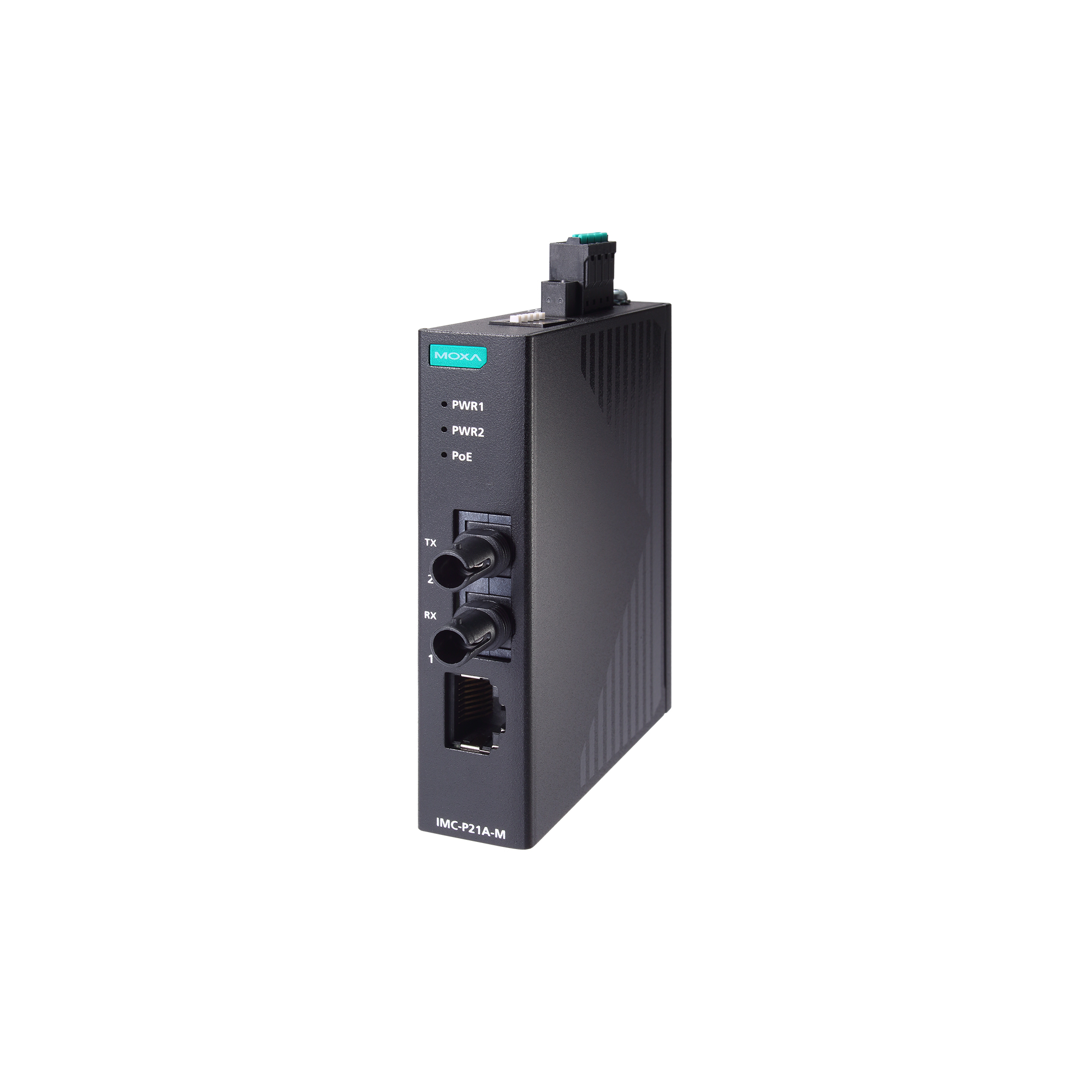

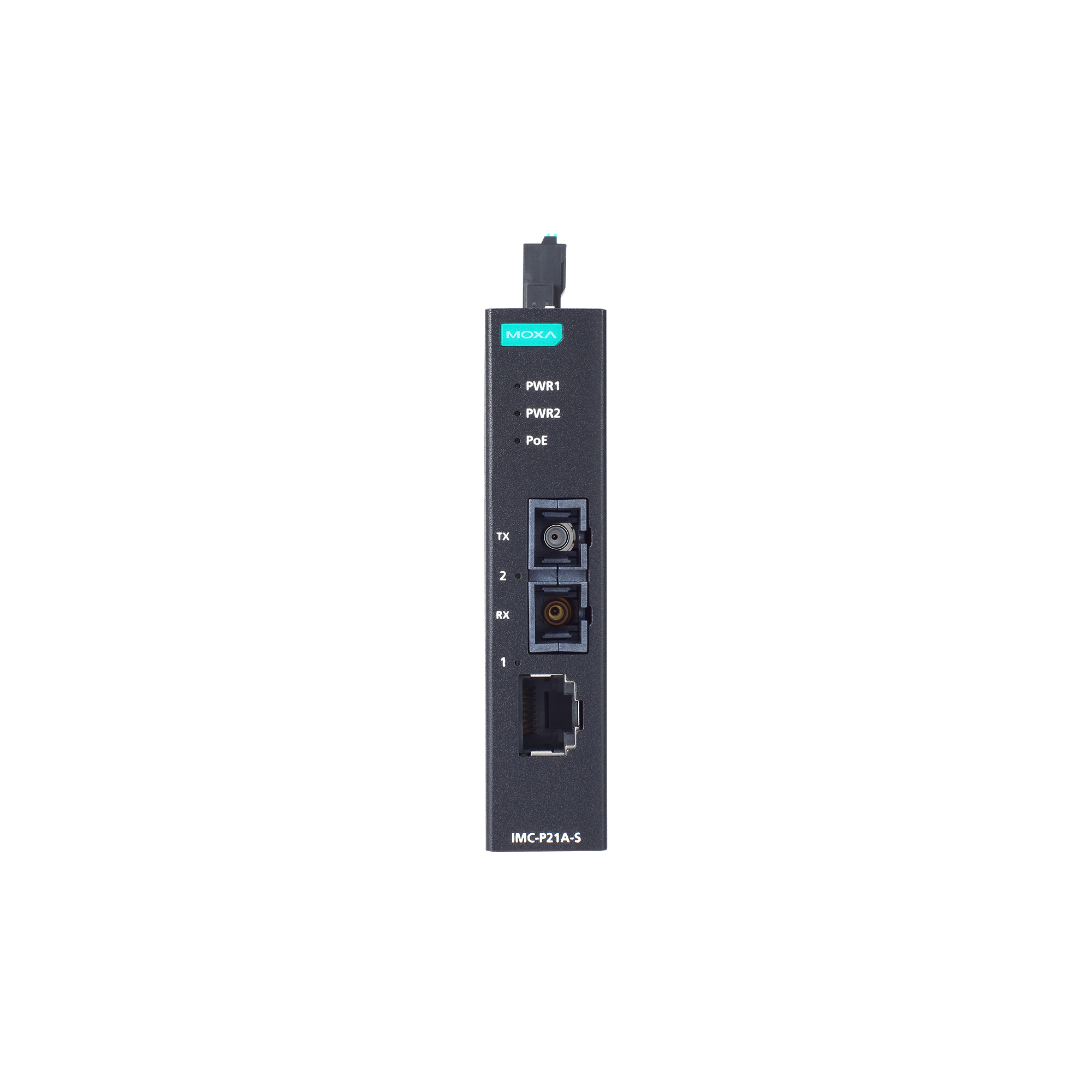

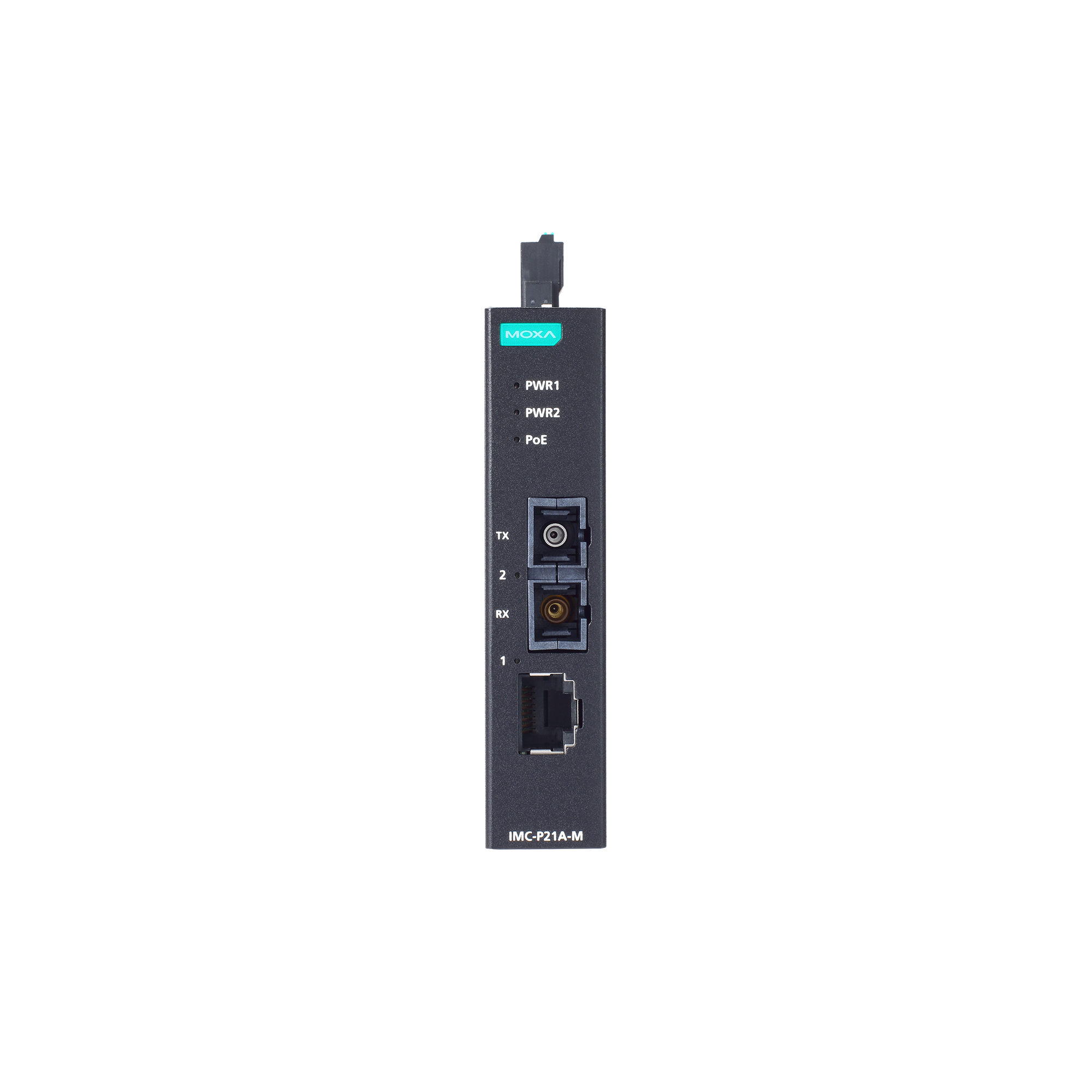

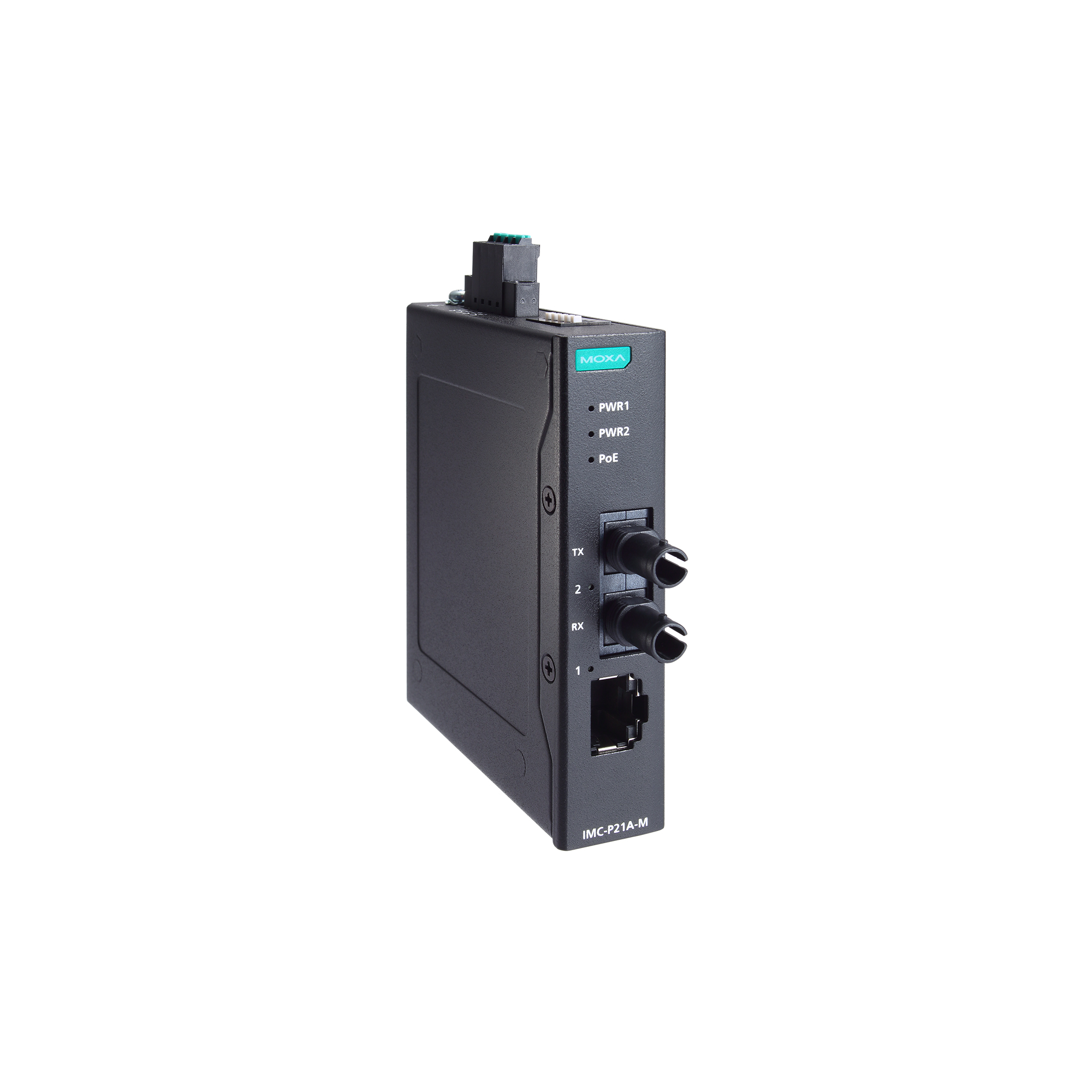

moxa-imc-p21a-g2-series-image-(1).jpg | Moxa
moxa-imc-p21a-g2-series-image-1-(1).jpg | Moxa
moxa-imc-p21a-g2-series-image-2-(1).jpg | Moxa
moxa-imc-p21a-g2-series-image-3-(1).jpg | Moxa
moxa-imc-p21a-g2-series-image-4-(1).jpg | Moxa

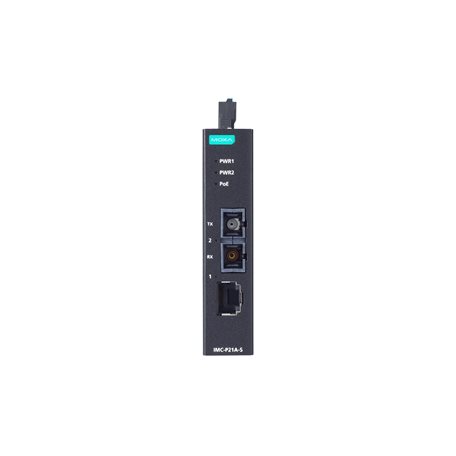

moxa-imc-p21a-g2-series-image-5-(1).jpg | Moxa
moxa-imc-p21a-g2-series-image-6-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X) 自動協商和自動 MDI/MDI-X
  • 符合 IEEE 802.3af (PoE) 與 IEEE 802.3at (PoE+) 標準
  • 每個 PoE+ 連接埠輸出可達 36 W
  • 支援儲存轉發模式以及透通模式
  • -10 至 60°C 操作溫度範圍
  • 備援雙直流電源輸入

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

IMC-P21A-G2 PoE+ 快速乙太網路轉光纖媒體轉換器旨在提供可靠且穩定的 10/100BaseT(X) 到 100Base-FX 媒體轉換。此轉換器被歸類為電源供應設備 (PSE)， 可用於直接為受電裝置 (PD) 供電，無須額外接線。

IMC-P21A-G2 PoE+ 快速乙太網路轉光纖媒體轉換器在標準模式下為 PoE+ 連接埠提供最高 30 瓦電力，同時在高覆載工業級 PoE 裝置可允許高達 36 瓦的高功率輸出，例如附帶雨刷/加熱器，可耐風雨的 IP 監視攝影機、高效能的無線存取點以及 IP 電話。IMC-P21A-G2 媒體轉換器用途廣泛，具有 SC 或 ST 光纖連接埠，可將資料從裝置傳輸至控制中心（最遠可達 40 公里），並且具有高度 EMI 抗擾性。

PoE+ 快速乙太網路轉光纖媒體轉換器支援各種有用的功能，以及 PoE 診斷、故障移轉功能 (Link Fault Pass-through)、儲存轉發模式和透通模式。IMCP21A-G2 轉換器支援 IEEE 802.3/802.3u/802.3x 的 10/100M 和 MDIX 自動感測功能，為您的工業級乙太網路提供完整的解決方案。

  • 100BaseFX Ports (multi-mode SC connector)

    IMC-P21A-G2-M-SC models: 1

  • 100BaseFX Ports (multi-mode ST connector)

    IMC-P21A-G2-M-ST models: 1

  • 100BaseFX Ports (single-mode SC connector)

    IMC-P21A-G2-S-SC models: 1

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    1

  • Optical Fiber

    Fiber Module Optical Interface Multi-mode Single-mode
    Fiber Data Rate 100Base-FX
    Fiber Cable Requirements 62.5/125 µm 50/125 µm 9/125 µm
    OM1 OM2/OM3/OM4 OS2 (G.652)
    Typical Distance 2 km 5 km 40 km
    Wavelength Typical (nm) 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dbm) -10 to -20 0 to -5
    RX Range (dbm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note:
    1. When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent
    damage caused by excessive optical power.
    2. Compute the “Typical Distance” of a specific fiber transceiver as follows:
    Link budget (dB) > dispersion penalty (dB) + total link loss (dB).
    3. An OS1 cable can be used for single-mode models. However, an OS2 cable is required
    to achieve a transmission distance of 40 km.

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Input Voltage

    44 to 57 VDC
    PoE+ output: > 52 VDC recommended
    PoE output: > 44 VDC recommended

  • Power Consumption

    Max 828 mA

  • Overload Current Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40 (with I/O modules attached)

  • Dimensions

    90 x 73 x 20.3 mm (3.54 x 2.87 x 0.79 in)

  • Weight

    Product Only: 212 g (0.47 lb)

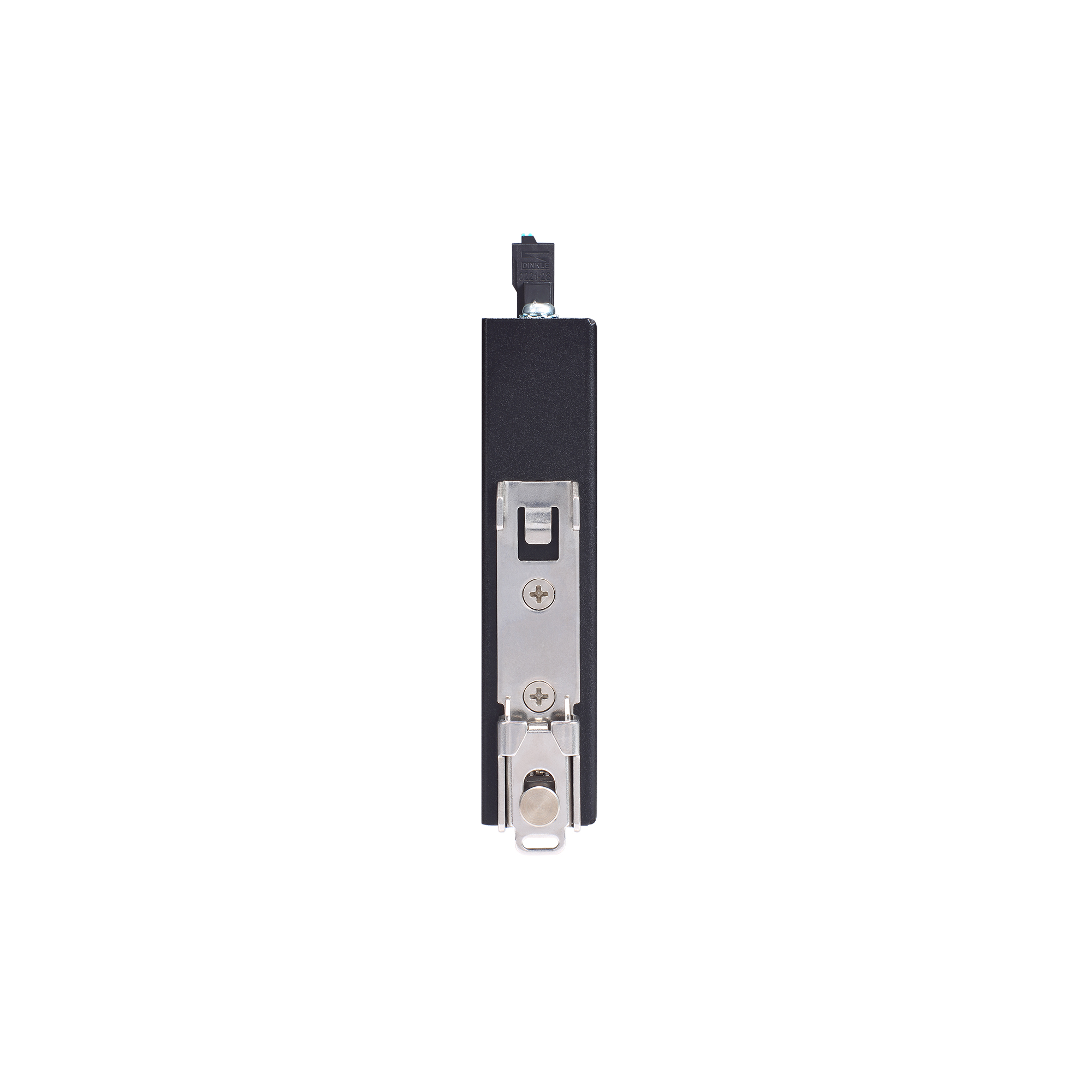

  • Installation

    DIN-rail mounting

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz; Signal: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Freefall

    ISTA 1A

  • Time

    6,708,861 hrs

  • Standards

    Telcordia SR332

支援文件

篩選

全部 產品資料表 聲明書 QIG
名稱 類型 語言 版本 發布日期
IMC-P21A-G2 系列產品資料表
2.9 MB 		產品資料表 中文 v1.0 2024年10月1日 2024年10月1日
QIG for IMC-P21A-G2 Series
2.2 MB 		QIG 英文 v1.1 2024年10月1日 2024年10月1日
Declaration of Conformity for IMC-P21A-G2/P21GA-G2 Series
308.6 KB 		聲明書 英文 v1.0 2024年7月16日 2024年7月16日

可供選擇的機型 (3)

顯示圖片
比較

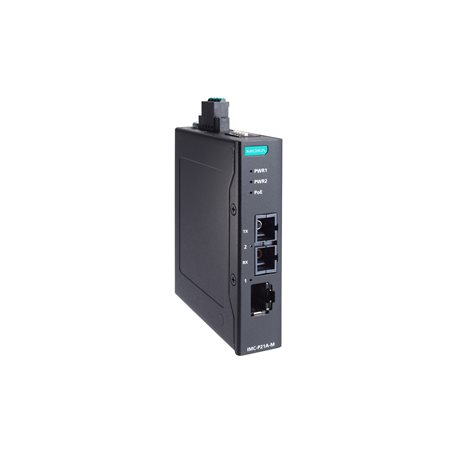

moxa-imc-p21a-g2-s-sc-image.jpg | MoxaIMC-P21A-G2-S-SC
比較
moxa-imc-p21a-g2-m-st-image.jpg | MoxaIMC-P21A-G2-M-ST
比較
moxa-imc-p21a-g2-m-sc-image.jpg | MoxaIMC-P21A-G2-M-SC
Operating Temperature–10 to 60°C–10 to 60°C–10 to 60°C
Fiber Module TypeSingle-mode SCMulti-mode STMulti-mode SC
