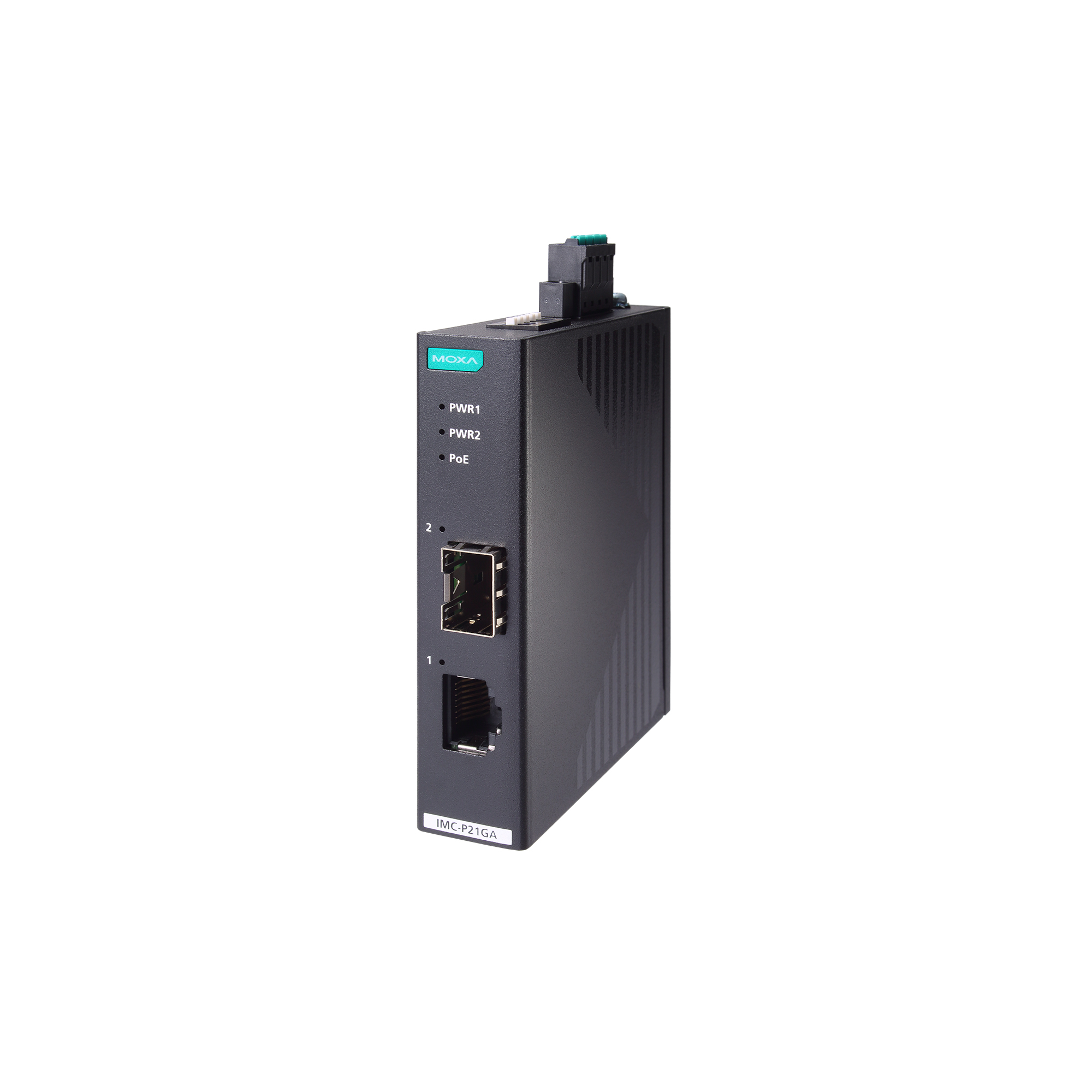

IMC-P21GA-G2 系列

PoE+ 乙太網路轉光纖媒體轉換器

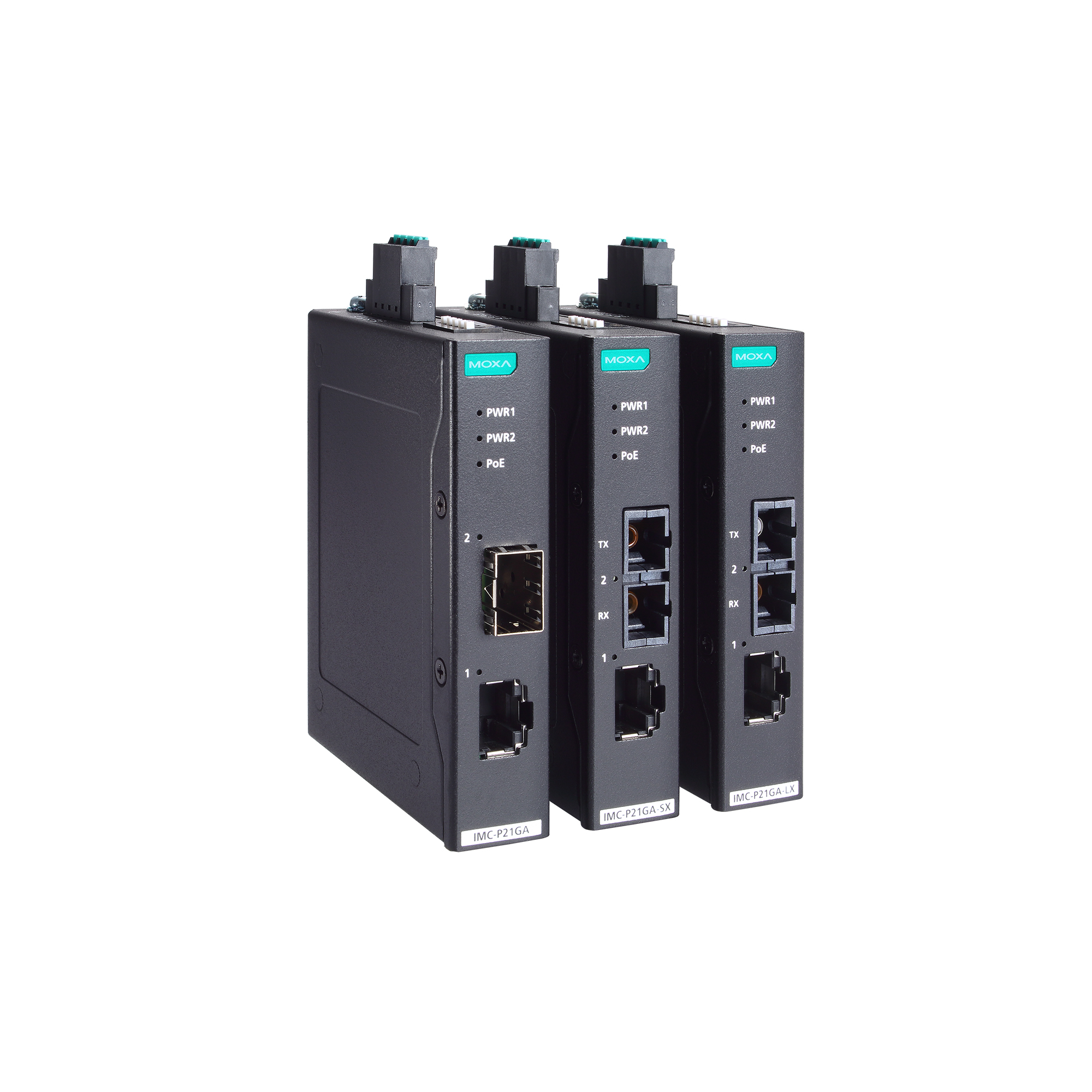

moxa-imc-p21ga-g2-series-image-(1).jpg | Moxa

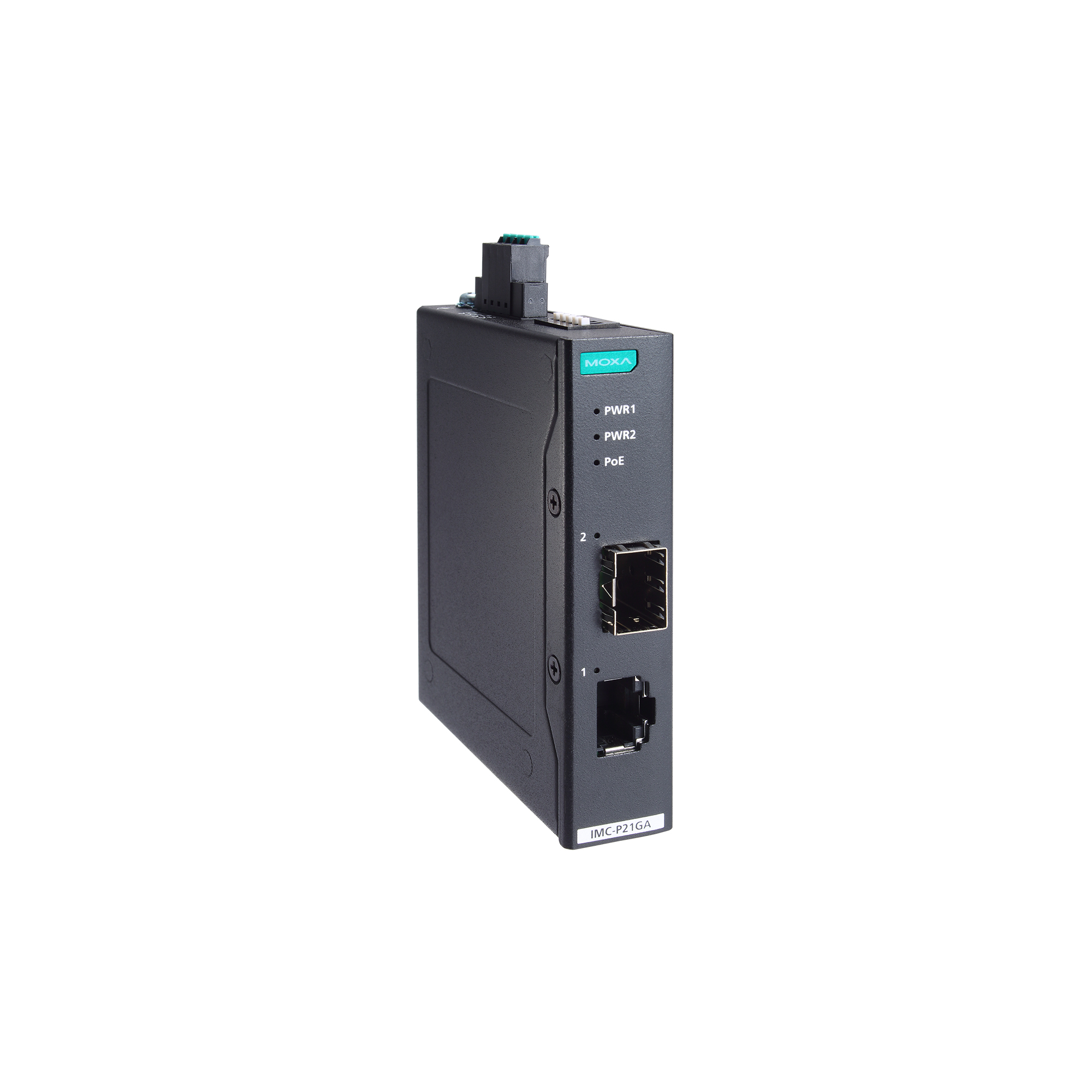

moxa-imc-p21ga-g2-series-image-1-(1).jpg | Moxa

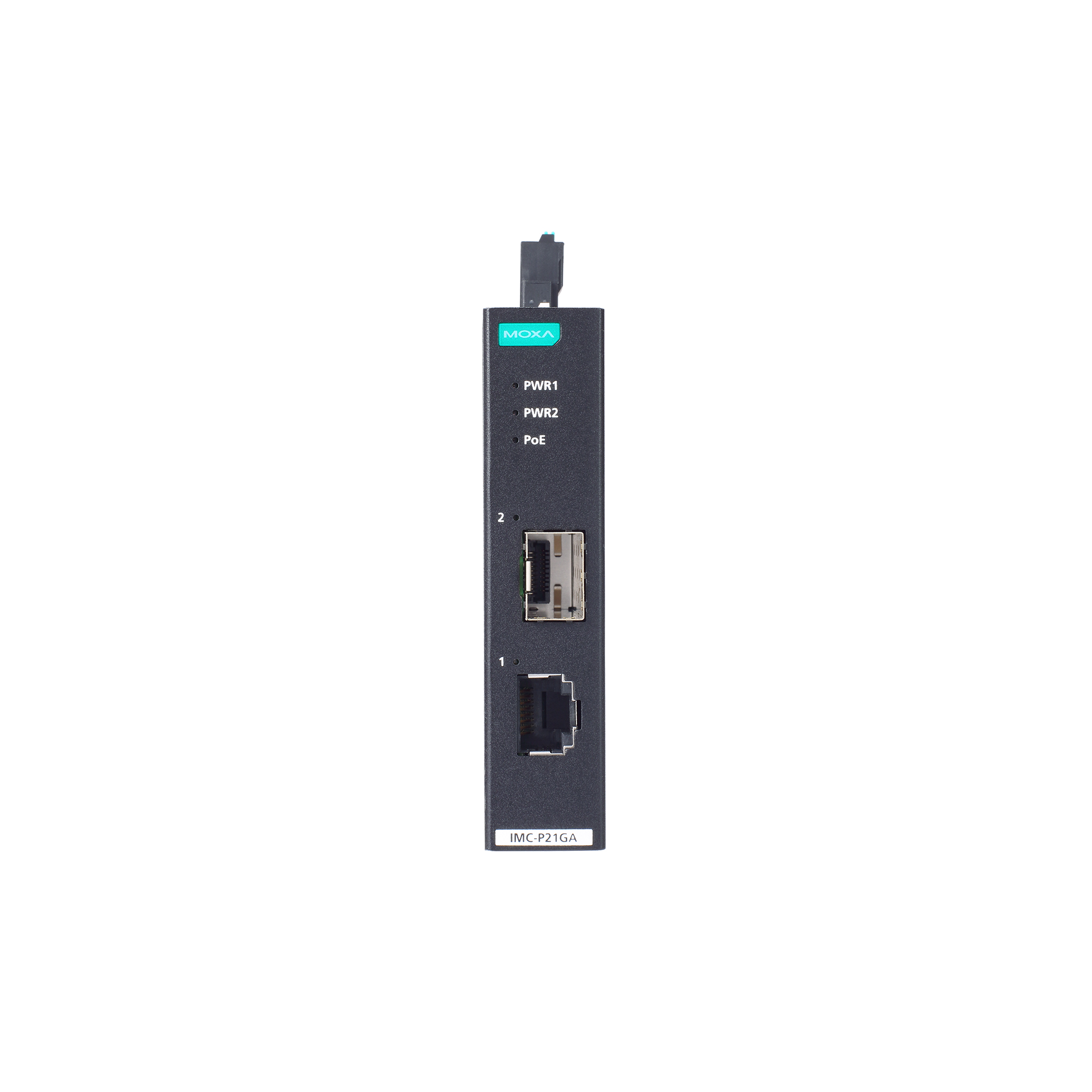

moxa-imc-p21ga-g2-series-image-2-(1).jpg | Moxa
moxa-imc-p21ga-g2-series-image-3-(1).jpg | Moxa

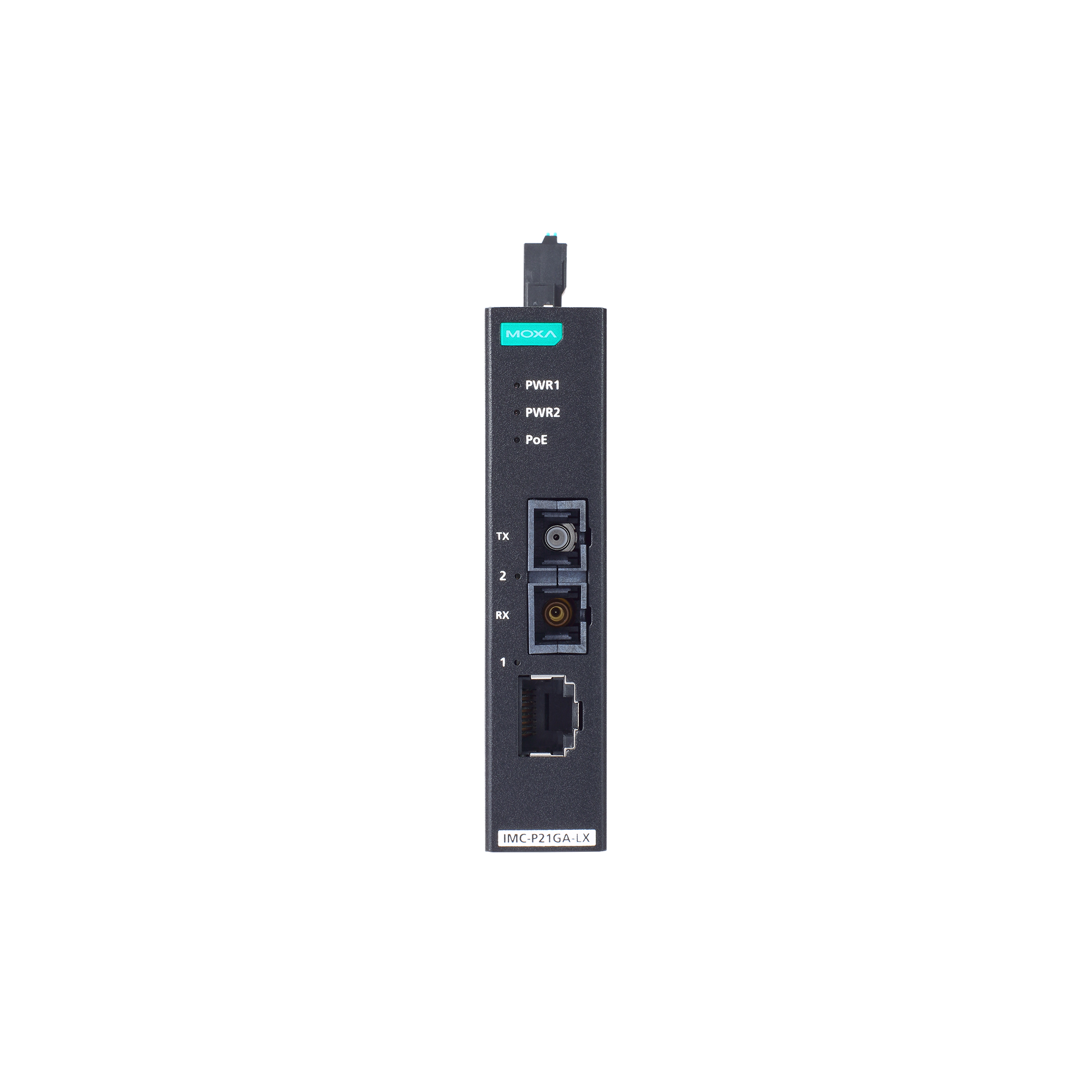

moxa-imc-p21ga-g2-series-image-4-(1).jpg | Moxa

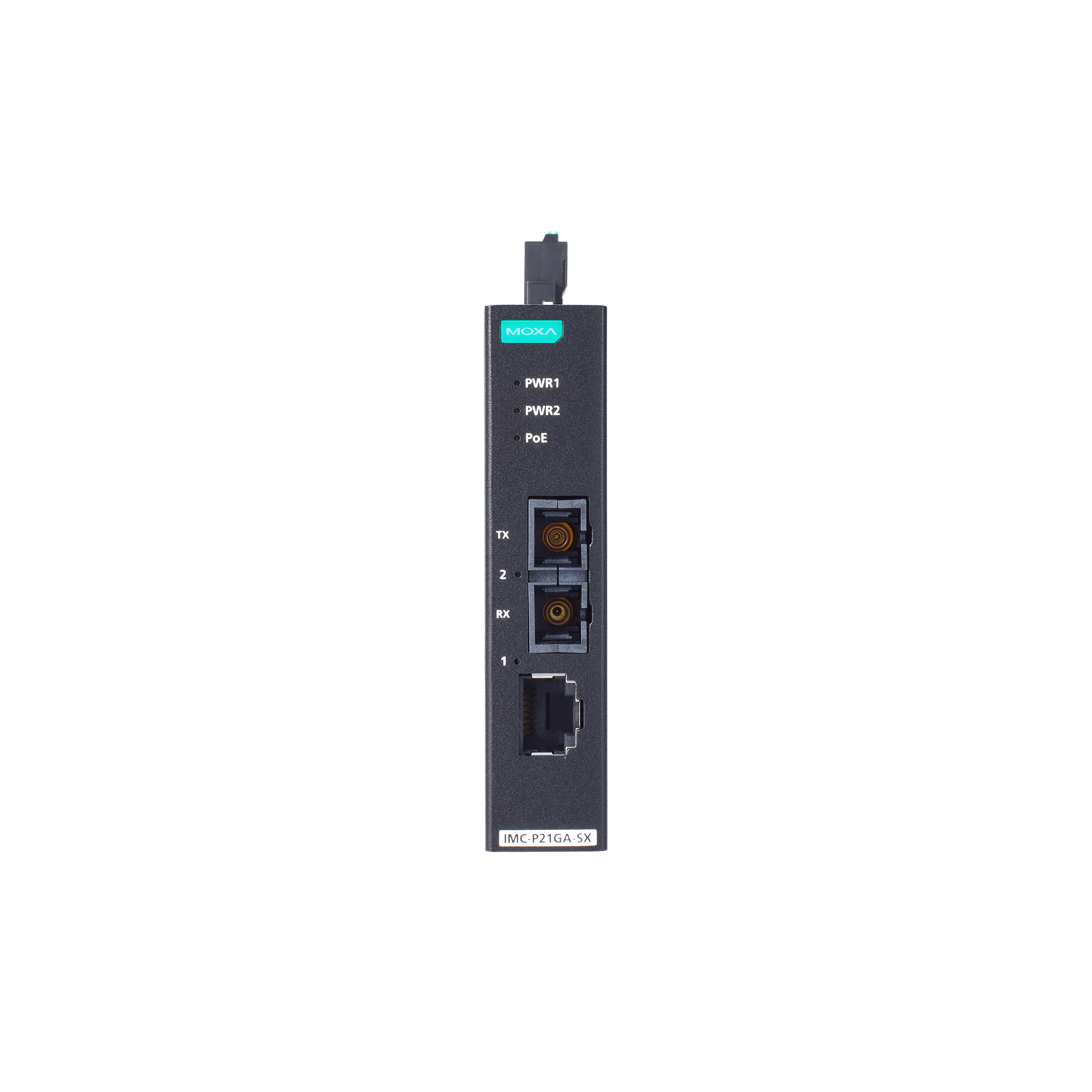

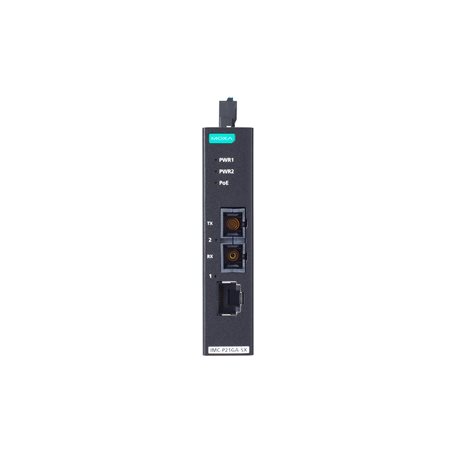

moxa-imc-p21ga-g2-series-image-5-(1).jpg | Moxa

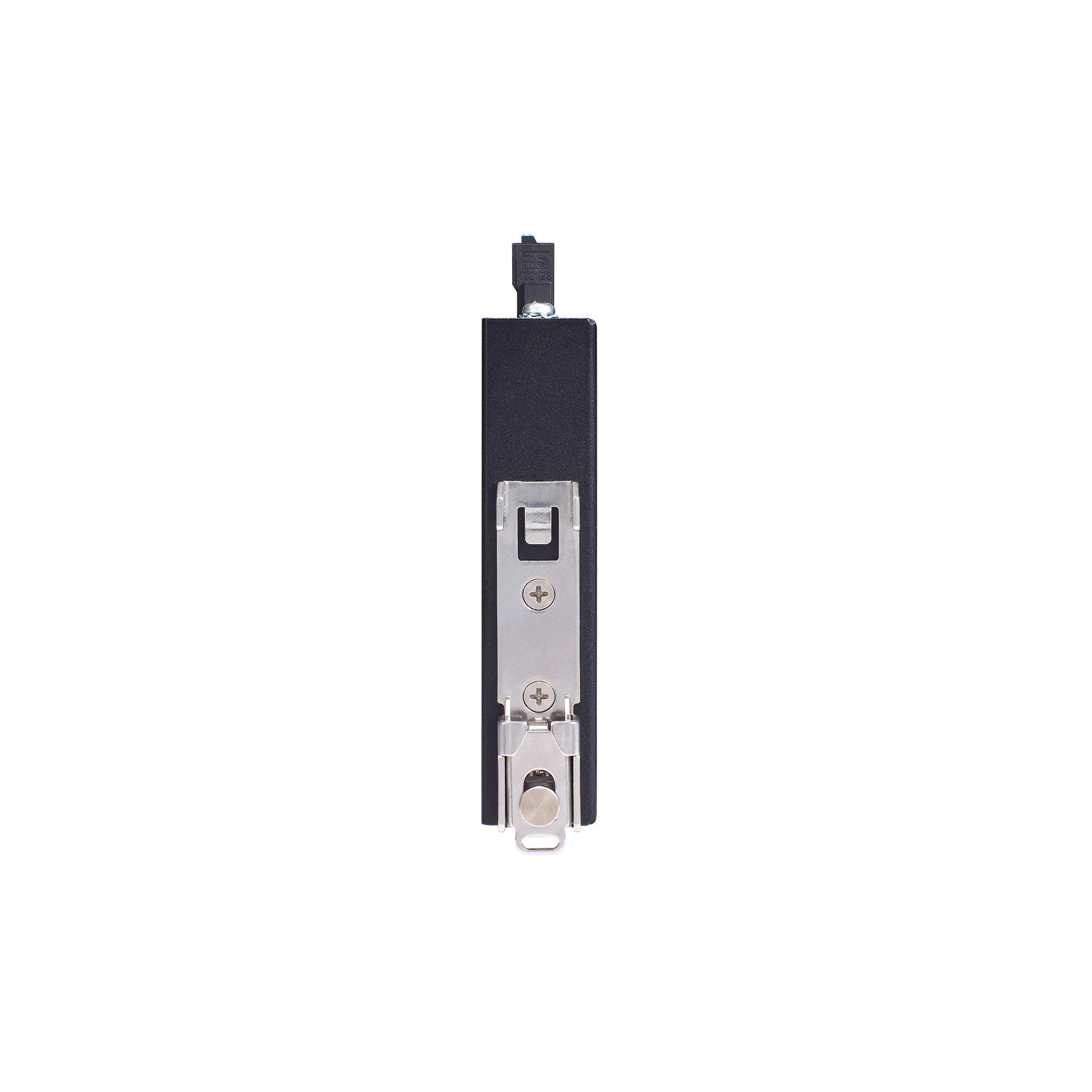

moxa-imc-p21ga-g2-series-image-6-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X) 自動協調和自動 MDI/MDI-X
  • 符合 IEEE 802.3af (PoE) 與IEEE 802.3at (PoE+) 標準
  • PoE+ 連接埠輸出可達 36 W
  • 支援儲存轉發模式以及透通模式
  • -10°C 至 60°C 操作溫度範圍
  • 備援雙直流電源輸入

認證

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

IMC-P21GA-G2 PoE+ Gigabit 乙太網路轉光纖媒體轉換器是專為提供可靠與穩定的 10/100/1000BaseT(X) 轉 100/1000Base-SX/LX 或 100/1000Base SFP 模組媒體轉換而設計。 這些轉換器被歸類為電源供應設備 (PSE)，可為受電設備 (PD) 直接供電，而無須額外接線。

IMC-P21GA-G2 PoE+ Gigabit 乙太網路轉光纖媒體轉換器在標準模式下可為 PoE+ 連接埠提供最高 30 瓦電力，同時對高覆載工業級 PoE 裝置可提供高達 36 瓦的高功率輸出，例如附帶雨刷/加熱器，可耐風雨的 IP 監視攝影機、高效能的無線存取點以及 IP 電話。IMC-P21GA-G2 媒體轉換器用途極為廣泛，具有 SFP 光鮮連接埠，可在高度 EMI 抗擾性之下，將資料從裝置傳輸至控制中心（最遠可達 80 公里）。

PoE+ Gigabit 乙太網路轉光纖媒體轉換器支援多種實用的功能，並可進行 PoE 診斷，支援鏈路故障告警 (Link Fault Pass-though)、儲存轉發模式以及透通模式。IMC-P21GA-G2 轉換器支援 IEEE 802.3/802.3u/802.3x 的 10/100/1000M 和 MDI/MDI-X 自動感測功能，為您的工業級乙太網路提供完整的解決方案。

  • 100/1000BaseSFP Ports

    IMC-P21GA-G2 models: 1

  • 1000BaseSX Ports (multi-mode SC connector)

    IMC-P21GA-G2-SX-SC models: 1

  • 1000BaseLX Ports (single-mode SC connector)

    IMC-P21GA-G2-LX-SC models: 1

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    1

  • Optical Fiber

    Fiber Module Optical Interface Multi-mode Single-mode
    Fiber Data Rate 1000Base-SX 1000Base-LX
    Fiber Cable Requirements 62.5/125 µm 50/125 µm 9/125 µm
    OM1 OM2/OM3/OM4 OS1/OS2
    Typical Distance 550 m 550 m 10 km
    Wavelength Typical (nm) 850 850 1310
    TX Range (nm) 830 to 870 830 to 870 1280 to 1340
    RX Range (nm) 770 to 870 770 to 870 1100 to 1600
    Optical Power TX Range (dbm) -3 to -10 -3 to -10 -3 to 9
    RX Range (dbm) -3 to -20 -3 to -20 -3 to -21
    Link Budget (dB) 10 10 12
    Dispersion Penalty (dB) 3 3 1
    Note:
    1. When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    2. Compute the “Typical Distance” of a specific fiber transceiver as follows:
    Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Input Voltage

    44 to 57 VDC
    PoE+ output: >52 VDC recommended
    PoE output: >44 VDC recommended

  • Power Consumption

    Max 828 mA

  • Overload Current Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40 (with I/O modules attached)

  • Dimensions

    90 x 73 x 20.3 mm (3.54 x 2.87 x 0.79 in)

  • Weight

    Product Only: 212 g (0.47 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz; Signal: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Freefall

    ISTA 1A

  • Time

    8,709,561 hrs

  • Standards

    Telcordia SR332

支援文件

篩選

全部 產品資料表 聲明書 QIG
名稱 類型 語言 版本 發布日期
IMC-P21GA-G2 系列產品資料表
2.9 MB 		產品資料表 中文 v1.0 2024年10月1日 2024年10月1日
QIG for IMC-P21GA-G2 Series
2.2 MB 		QIG 英文 v1.1 2024年10月1日 2024年10月1日
Declaration of Conformity for IMC-P21A-G2/P21GA-G2 Series
308.6 KB 		聲明書 英文 v1.0 2024年7月16日 2024年7月16日

可供選擇的機型 (3)

顯示圖片
比較
moxa-imc-p21ga-g2-image.jpg | MoxaIMC-P21GA-G2
比較
moxa-imc-p21ga-g2-sx-sc-image.jpg | MoxaIMC-P21GA-G2-SX-SC
比較

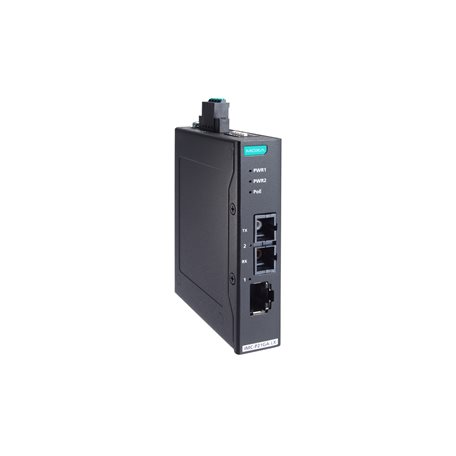

moxa-imc-p21ga-g2-lx-sc-image.jpg | MoxaIMC-P21GA-G2-LX-SC
