TN-5300A 系列

EN 50155 5/8 埠非網管型乙太網路交換器

moxa-tn-5300a-series-image-(1).jpg | Moxa

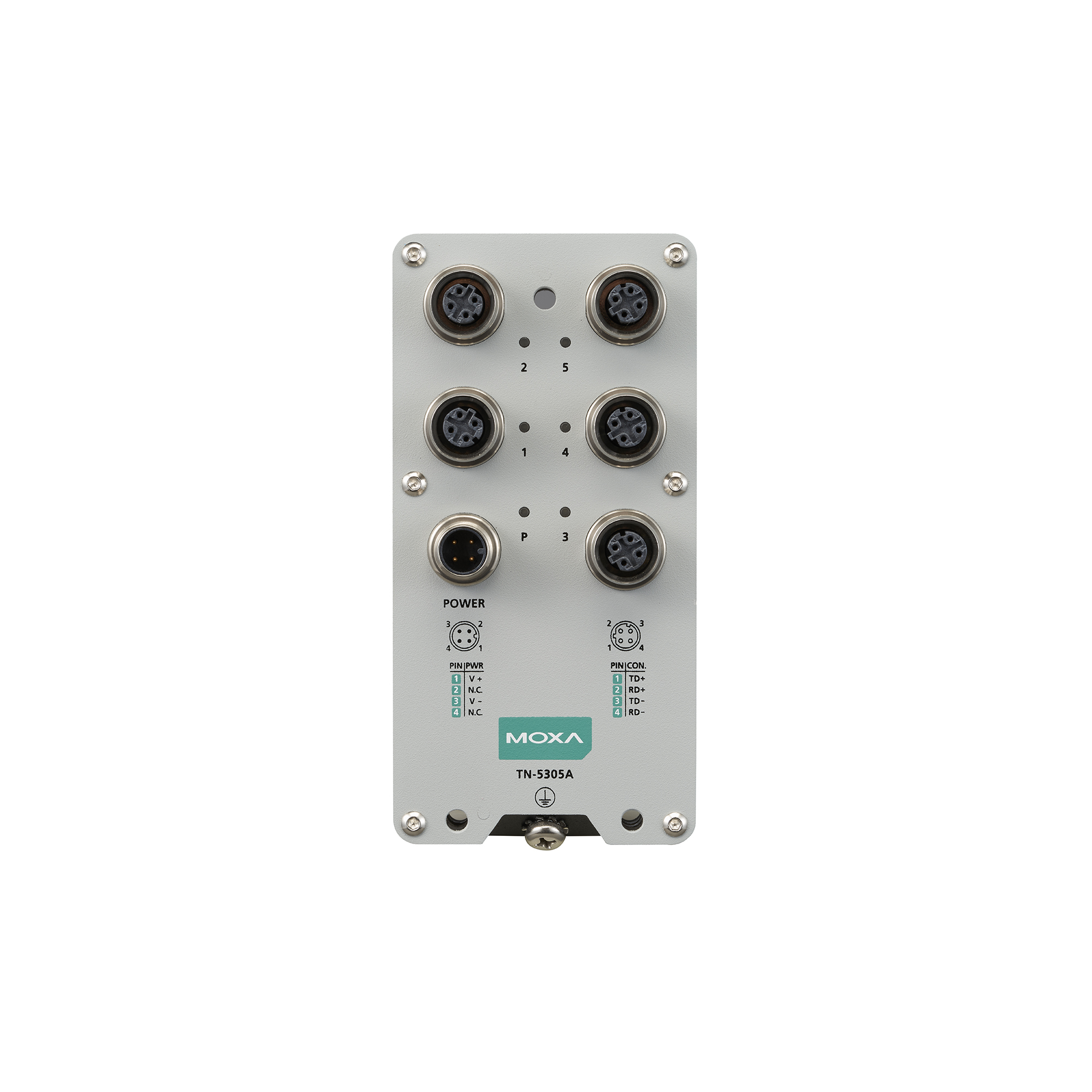

moxa-tn-5300a-series-image-1-(1).jpg | Moxa

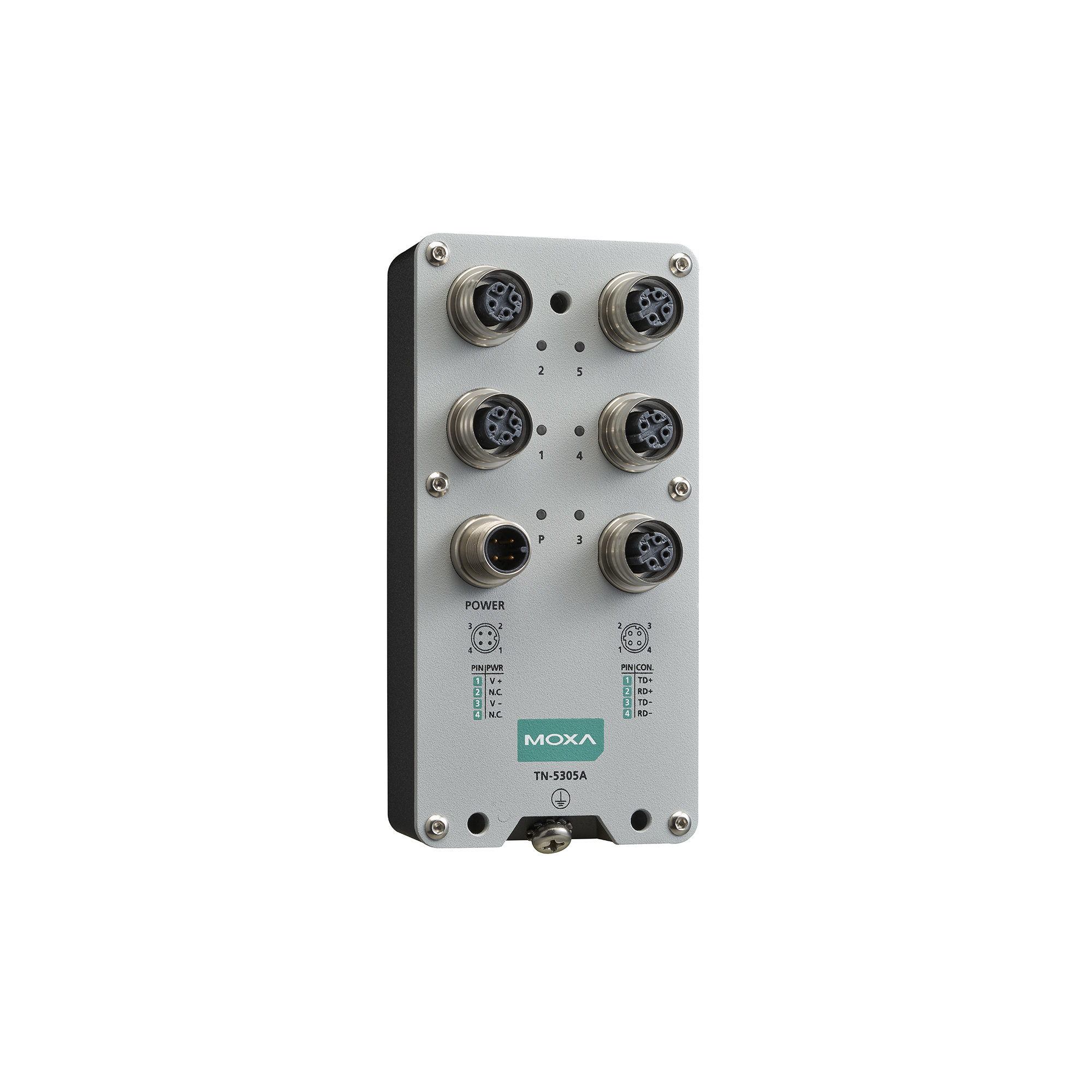

moxa-tn-5300a-series-image-2-(1).jpg | Moxa

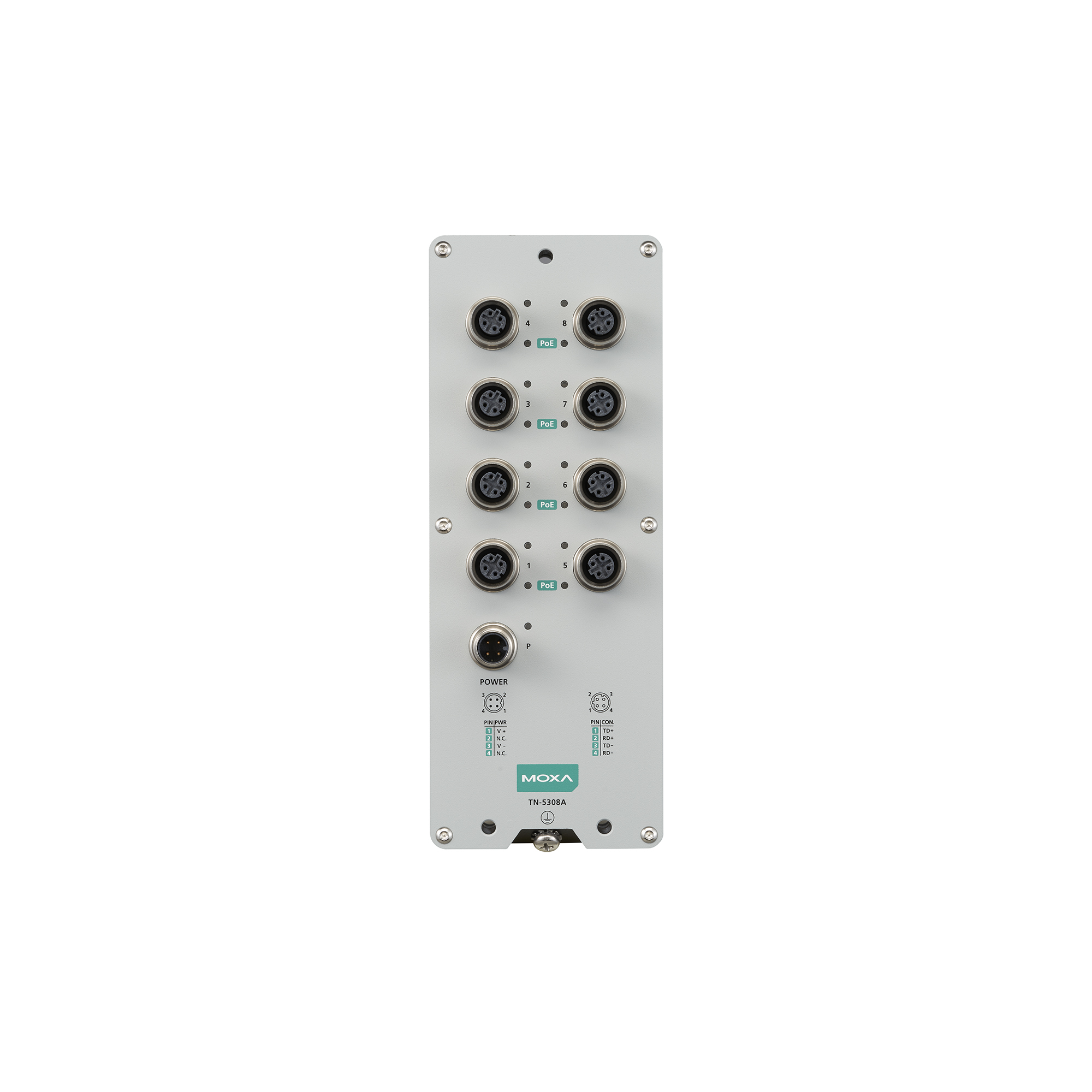

moxa-tn-5300a-series-image-3-(1).jpg | Moxa

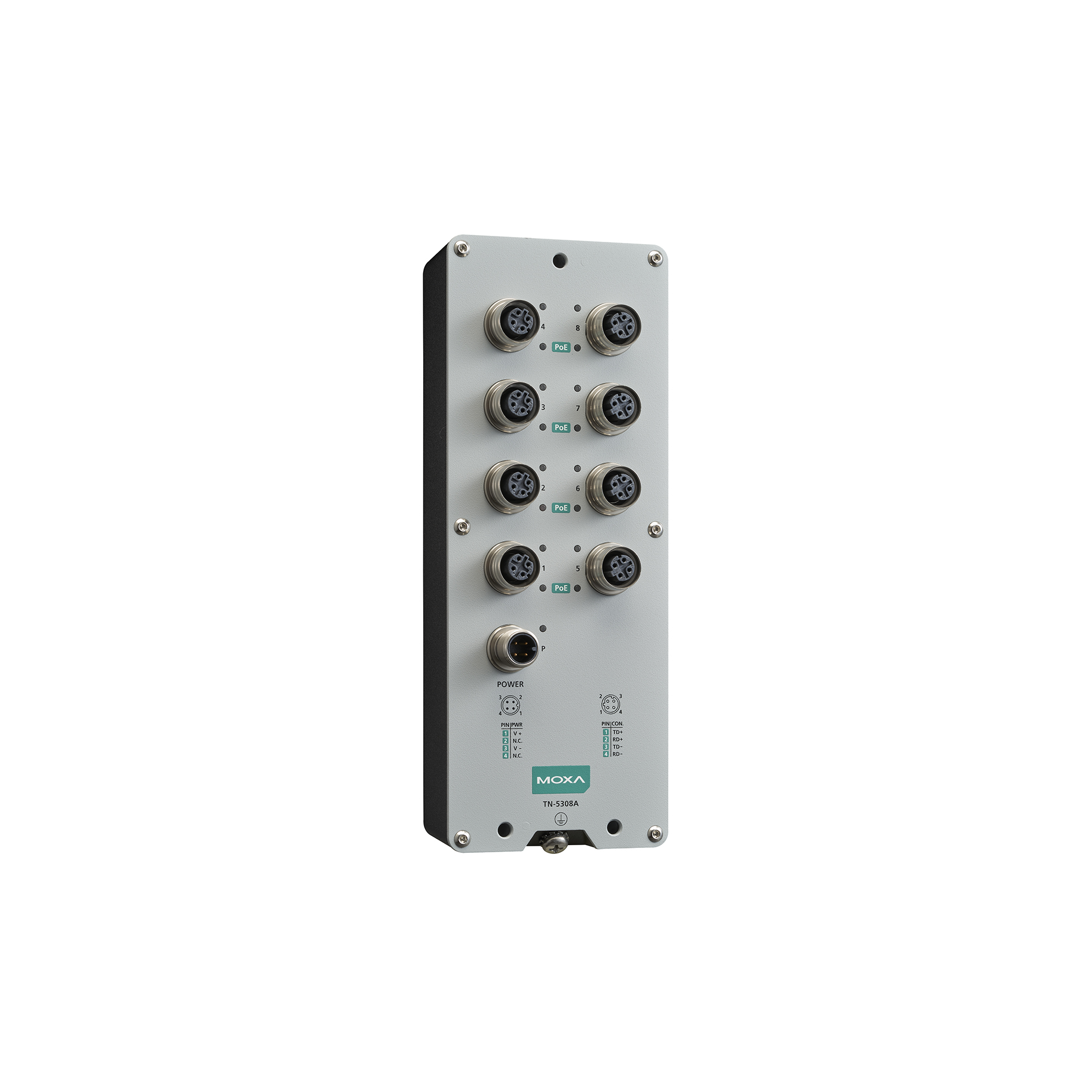

moxa-tn-5300a-series-image-4-(1).jpg | Moxa

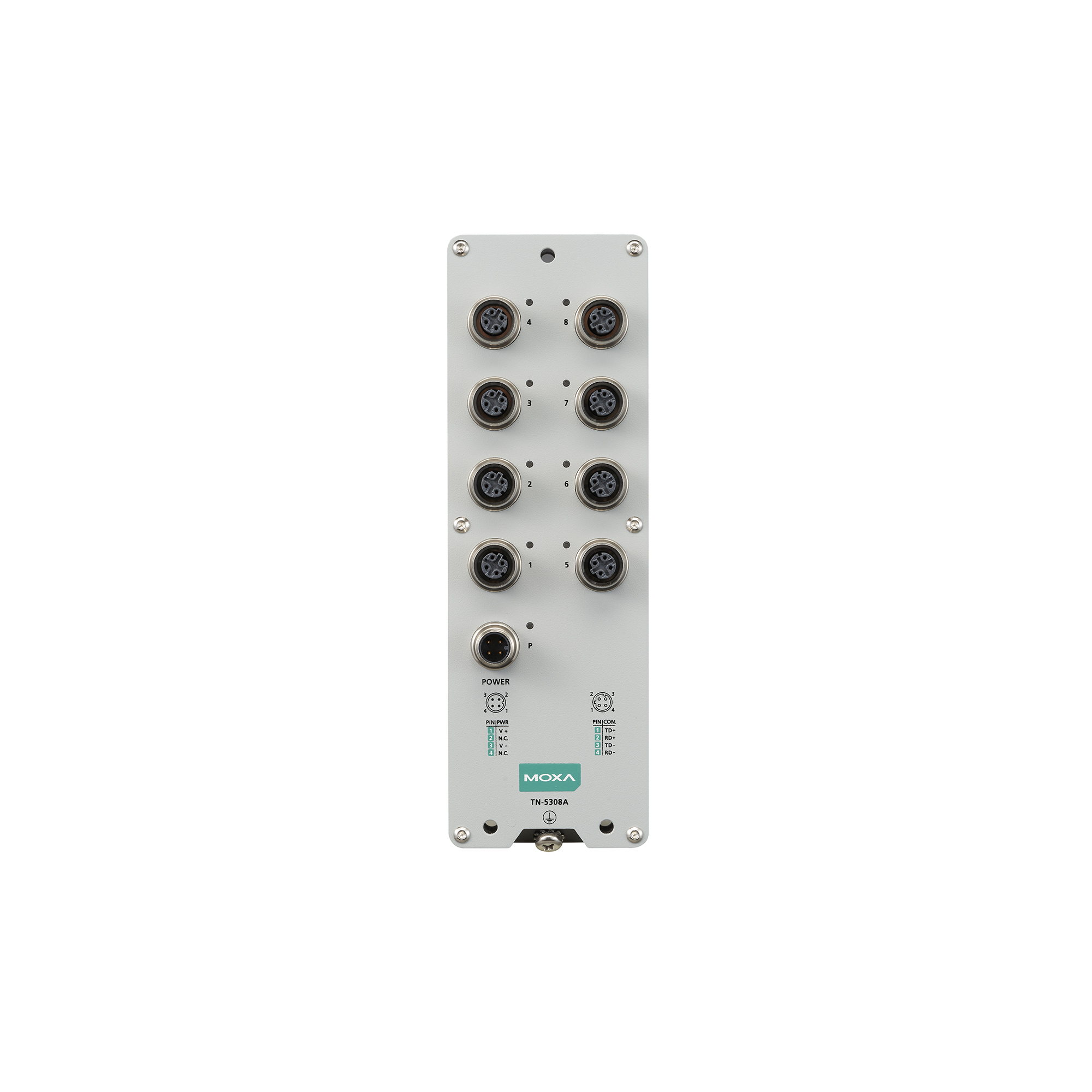

moxa-tn-5300a-series-image-5-(1).jpg | Moxa

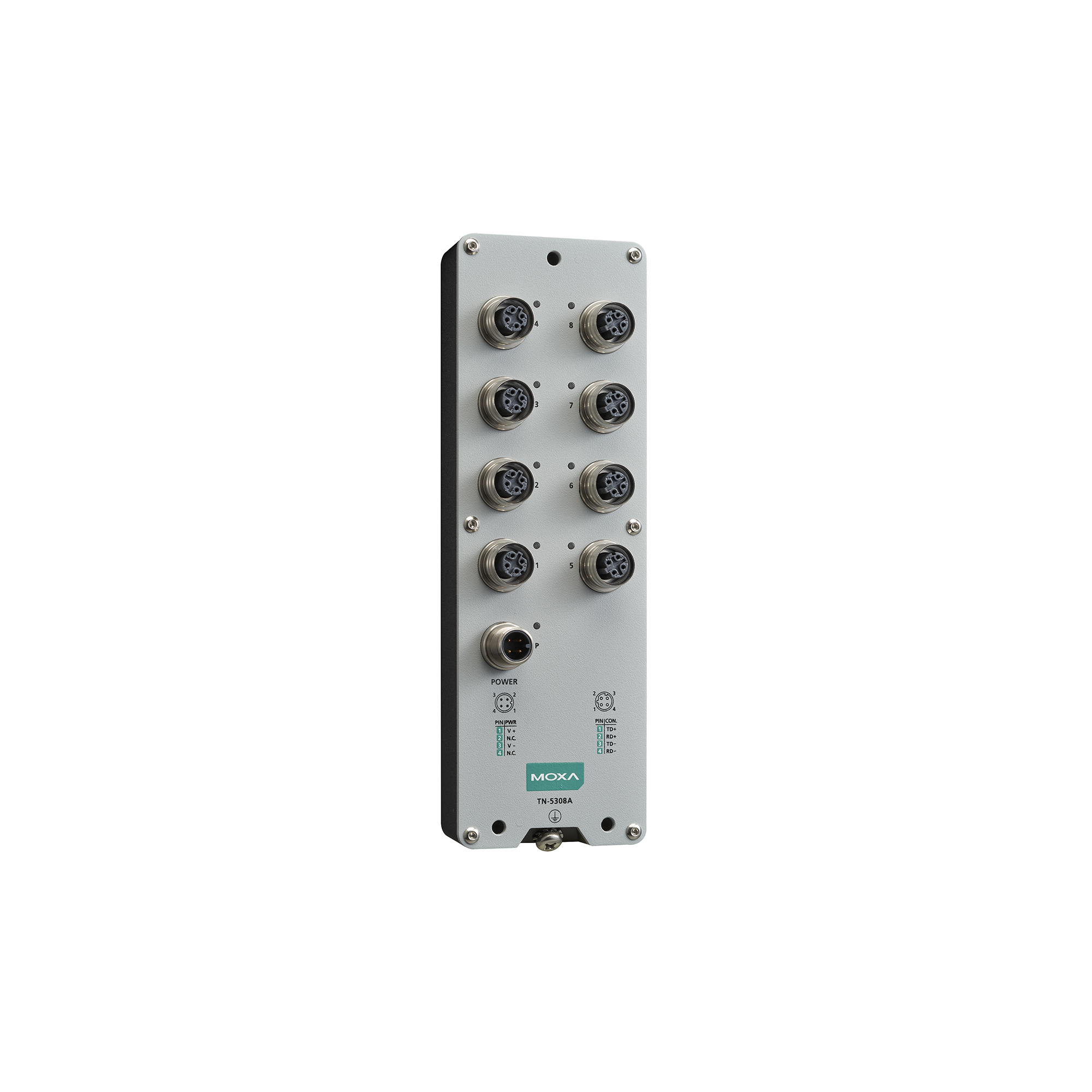

moxa-tn-5300a-series-image-6-(1).jpg | Moxa

特色與優點

  • 適用於嚴苛環境的堅固壓鑄設計
  • 隔離式電源輸入範圍介於 24 至 110 VDC
  • 支援常規與推拉式 M12 連接器
  • 符合所有 EN 50155 規範強制性測試項目 此產品適用於符合 EN 50155 標準所定義的所有軌道車輛應用。按此處取得更詳細內容: www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • -40 至 70°C 寬溫度設計

認證

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

ToughNet TN-5300A 系列 M12 非網管型乙太網路交換器專為工業應用的嚴苛環境所設計。TN-5300A 系列交換器使用 M12 連接器,確保緊密且堅固的連線,並保證能夠穩定地抵抗環境干擾,例如衝擊或震動。TN-5300A 系列乙太網路交換器提供 5 或 8 個快速乙太網路 M12 連接埠,以 10/100M 支援 IEEE 802.3/802.3u/802.3x、全/半雙工、MDI/MDI-X 自動偵測功能,為您的工業級乙太網路提供經濟實惠的解決方案。

所有 TN-5300A 系列型號都支援 -40 至 70°C 的延伸操作溫度範圍。TN-5300A 系列也符合 EN 50155 標準的所有強制要求,包括操作溫度、電源輸入電壓、突波、ESD 和震動,使這些交換器適用於軌道車輛和其他各種工業應用。

TN-5300A 系列具有單一 電源輸入,具備過載、反極性和浪湧電流保護功能。 此外,TN-5308A PoE 型號提供 8 個符合 IEEE 802.3af/at 標準的 PoE 連接埠。這些交換器歸類為電源供應設備 (PSE),每個連接埠提供高達 30 瓦的電力,且總功率 PoE 上限為 50.2 瓦。



  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    TN-5305A Series models: 5
    TN-5308A Series non-PoE models: 8

  • PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

    TN-5308A Series PoE models: 8

  • Standards

    All models:
    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control

    TN-5308A Series PoE models only:
    IEEE 802.3af/at for PoE/PoE+

  • LED Indicators

    PWR, Ethernet ports, PoE ports

  • Packet Buffer Size

    768 kbits

  • MAC Table Size

    2 K

  • Input Current

    TN-5305A Series models: max. 0.1 A @ 24 VDC
    TN-5308A Series non-PoE models: max. 0.1 A @ 24 VDC
    TN-5308A Series PoE models: max 3.2 A @ 24 VDC

  • Input Voltage

    24/36/48/72/96/110 VDC

  • Max. PoE Power Output per Port

    TN-5308A Series PoE models: 30 W

  • Total PoE Power Budget

    50.2 W

  • No. of Power Inputs

    1

  • Operating Voltage

    16.8 to 137.5 VDC

  • Power Connector

    M12 A-coded male connector

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP54

  • Dimensions

    TN-5305A Series models: 62.4 x 125.4 x 37.5 mm (2.46 x 4.94 x 1.48 in)
    TN-5308A Series non-PoE models: 62.4 x 190.4 x 37.5 mm (2.46 x 7.50 x 1.48 in)
    TN-5308A Series PoE models: 72.4 x 190.4 x 50.0 mm (2.85 x 7.50 x 1.97 in)

  • Weight

    TN-5305A models: 315 g (0.69 lb)
    TN-5308A non-PoE models: 455 g (1.00 lb)
    TN-5308A PoE models: 765 g (1.69 lb)

  • Installation

    Wall mounting
    DIN-rail mounting (with optional kit)

  • Protection

    TN-5300A Series -CT models: PCB conformal coating

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    3000 m

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Radio Frequency

    FCC

  • Environmental Testing

    IEC 60068-2-1, EN 50155
    IEC 60068-2-14, EN 50155
    IEC 60068-2-2, EN 50155
    IEC 60068-2-30, EN 50155
    IEC 60068-2-78

  • Railway

    EN 50121-4
    EN 50155
    IEC 60571

  • Railway Fire Protection

    EN 45545-2

  • Safety

    IEC 62368-1
    UL 62368-1
    EN 62368-1

  • Salt Spray Test

    EN 50155

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Package Vibration Test

    ISTA 1A

  • Package Drop Test

    ISTA 1A

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    TN-5305 models: 6,612,892 hrs
    TN-5308 non-PoE models: 5,260,454 hrs
    TN-5308 PoE models: 1,816,546 hrs

  • Standards

    Telcordia SR332 Issue 4
