EOM-104 系列

4 埠嵌入式網管型乙太網路交換器模組

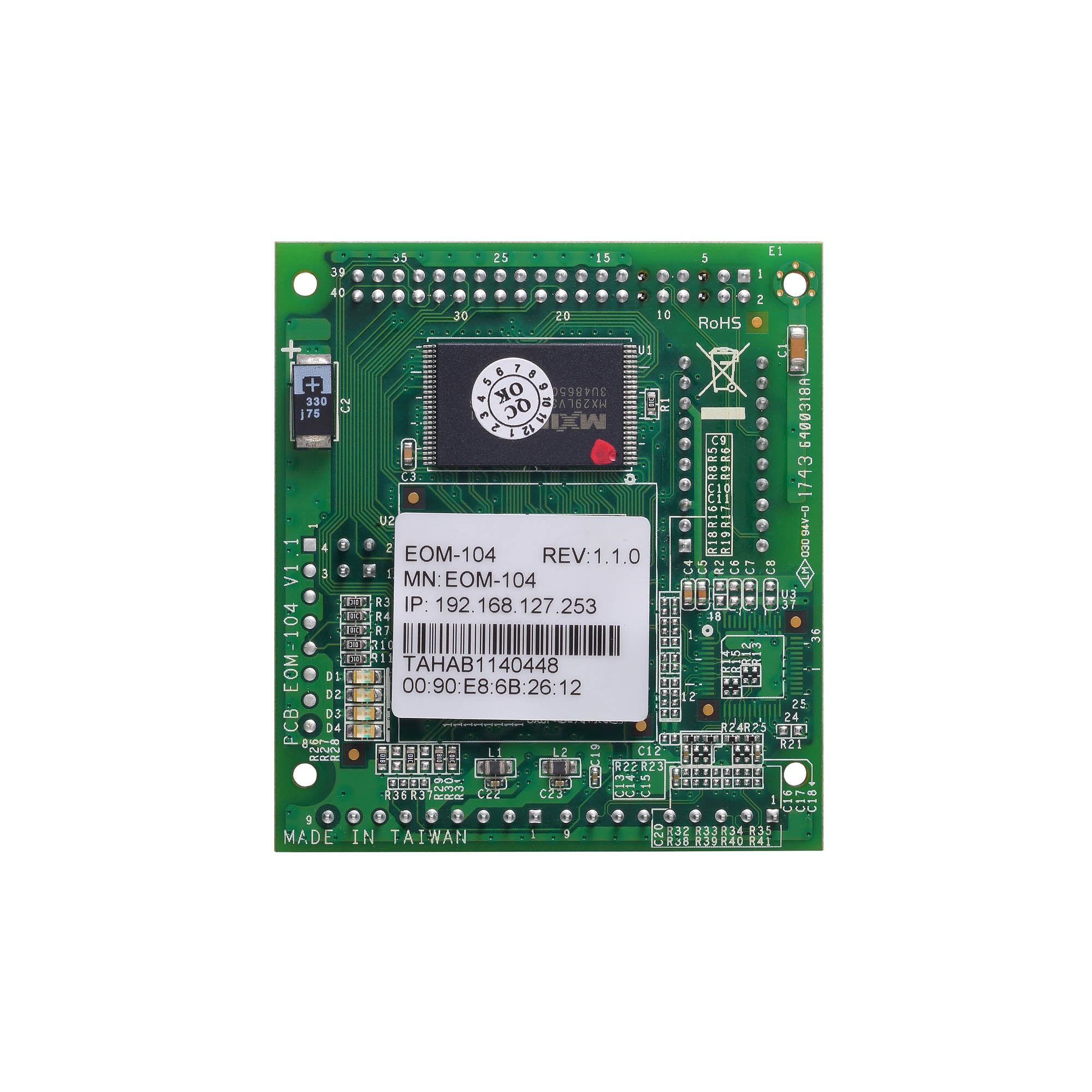

moxa-eom-104-series-image-1-(1).jpg | Moxa

特色與優點

  • 10/100BaseT (X) 和 100BaseFX 乙太網路介面
  • 網路備援的 Turbo Ring 和 RSTP/STP
  • 通過 SNMP 和 Email 發送事件警告和通知
  • 三分之二名片大小
  • 低耗電量
  • -40°C 至 75°C 操作溫度範圍

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EOM-104 系列專為希望在產品中嵌入乙太網路模組以提高效能和可靠性的裝置製造商而設計。EOM-104 系列為將乙太網路交換器模組新增到現有產品，提供簡單且符合成本效益的整合解決方案。

這些模組支援 10/100M 乙太網路傳輸，並達到 Turbo Ring 低於 20 毫秒的快速復原時間。EOM-104 系列提供眾多週邊設備，例如 Turbo Ring Enable 和 GPIO 程控引腳，是嵌入式乙太網路應用的理想解決方案。



  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.1p for Class of Service
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol

  • 10/100BaseT(X) Port

    EOM-104: 4
    EOM-104-FO: 2

  • 100BaseFX Port

    EOM-104-FO: 2
    EOM-104-FO 20PCS: 2
    EOM-104-FO Evaluation Kit: 2

  • Connector

    1 connector with 2 x 20 pins, 2 connectors with 1 x 9 pins, and 1 connector with 2 x 2 pins

  • GPIO

    4 x Programmable I/O pins

  • Protocols

    BOOTP, DHCP Client, HTTP, RARP, RMON, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • MAC Table Size

    1 K

  • Packet Buffer Size

    512 kbits

  • Console Port

    RS-232 (TxD, RxD, DTR, DSR)

  • Input Current

    EOM-104: 0.48 A @ 3.3 VDC
    EOM-104-FO: 1.1 A @ 3.3 VDC

  • Dimensions

    54 x 60 x 8.25 mm (2.13 x 2.36 x 0.32 in)

  • Weight

    21 g (0.046 lb)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
325.4 MB 		軟體套件
SHA-512
v1.4.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年7月31日 2024年7月31日 版本說明
Software Package for MXview One Series (Linux version)
501.5 MB 		軟體套件
SHA-512
v1.4.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年7月31日 2024年7月31日 版本說明
Utility for EOM-104 Series (EDS Configuration Tool)
1.6 MB 		工具程式
SHA-512
v5.3
2019年1月28日 2019年1月28日 版本說明
Firmware for EOM-104 Series (Fiber models)
925.7 KB 		韌體
SHA-512
v1.2
2010年9月9日 2010年9月9日 版本說明
Firmware for EOM-104 Series
926.8 KB 		韌體
SHA-512
v1.2
2010年9月9日 2010年9月9日 版本說明
SNMP MIB file for EOM-104 Series
48.1 KB 		軟體套件
SHA-512
v1.2
2010年9月9日 2010年9月9日 版本說明
SNMP MIB file for EOM-104 Series (fiber model)
48.2 KB 		軟體套件
SHA-512
v1.2
2010年9月9日 2010年9月9日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
FOSS Statement for various EDS, EOM, IKS, ICS, SDS Series products
334.0 KB 		聲明書 英文 v1.0 2024年7月31日 2024年7月31日
Declaration of Conformity for EOM-104 Series
298.7 KB 		聲明書 英文 v1.0 2024年6月3日 2024年6月3日
Industrial Protocol Users Guide
11.9 MB 		使用者手冊 英文 v6.3 2022年9月12日 2022年9月12日
QIG for EOM-104 Series
289.7 KB 		QIG 英文 v4.2 2021年5月9日 2021年5月9日
EOM-104 系列產品資料表
2.3 MB 		產品資料表 中文 v1.1 2019年8月27日 2019年8月27日
Manual for EOM-104 Series (hardware)
1.1 MB 		使用者手冊 英文 v3.1 2019年7月10日 2019年7月10日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EOM-104
23.9 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EOM-104-FO Evaluation Kit
69.8 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EOM-104/EOM-104-FO PCBA
2.7 MB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EOM-104 Evaluation Kit
47.4 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
Manual for EOM-104 Series
2.3 MB 		使用者手冊 英文 v4.0 2017年3月20日 2017年3月20日

可供選擇的機型 (6)

顯示圖片
比較
moxa-eom-104-fo-image.jpg | MoxaEOM-104-FO
比較

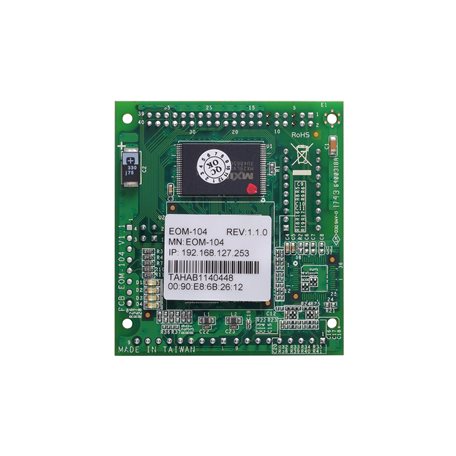

moxa-eom-104-20pcs-image.jpg | MoxaEOM-104 20PCS
比較

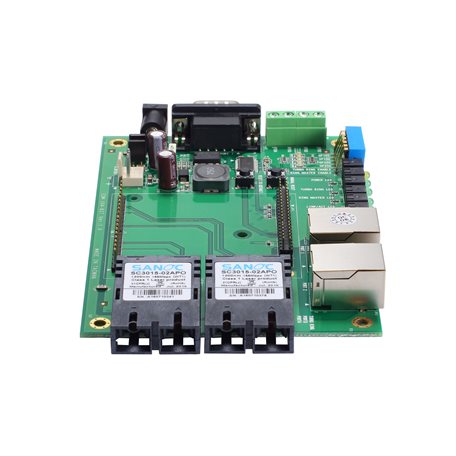

moxa-eom-104-fo-evaluation-kit-image.jpg | MoxaEOM-104-FO Evaluation Kit
比較

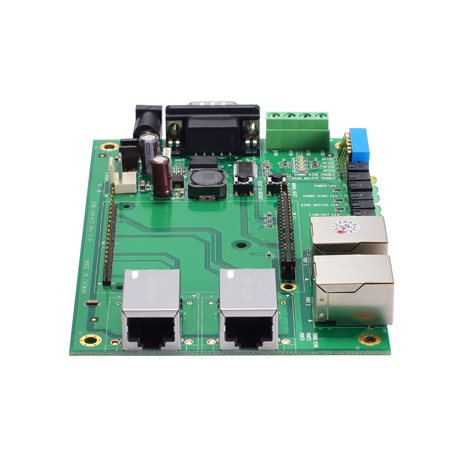

moxa-eom-104-evaluation-kit-image.jpg | MoxaEOM-104 Evaluation Kit
10/100BaseT(X) Ports2424
100BaseFX Ports2–2–
20 pcs per package–✓––
Evaluation Kit––11
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-eom-104-image.jpg | MoxaEOM-104
比較

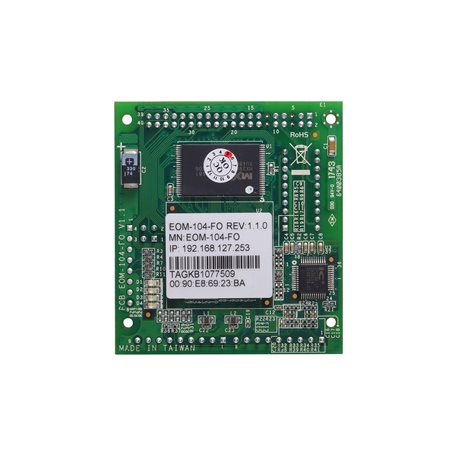

moxa-eom-104-fo-20pcs-image.jpg | MoxaEOM-104-FO 20PCS
10/100BaseT(X) Ports42
100BaseFX Ports–2
20 pcs per package–✓
Evaluation Kit––
Operating Temp.-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細
