EOM-G103 系列

IEC 62439-3 3 埠全 Gigabit 嵌入式網管型備援模組

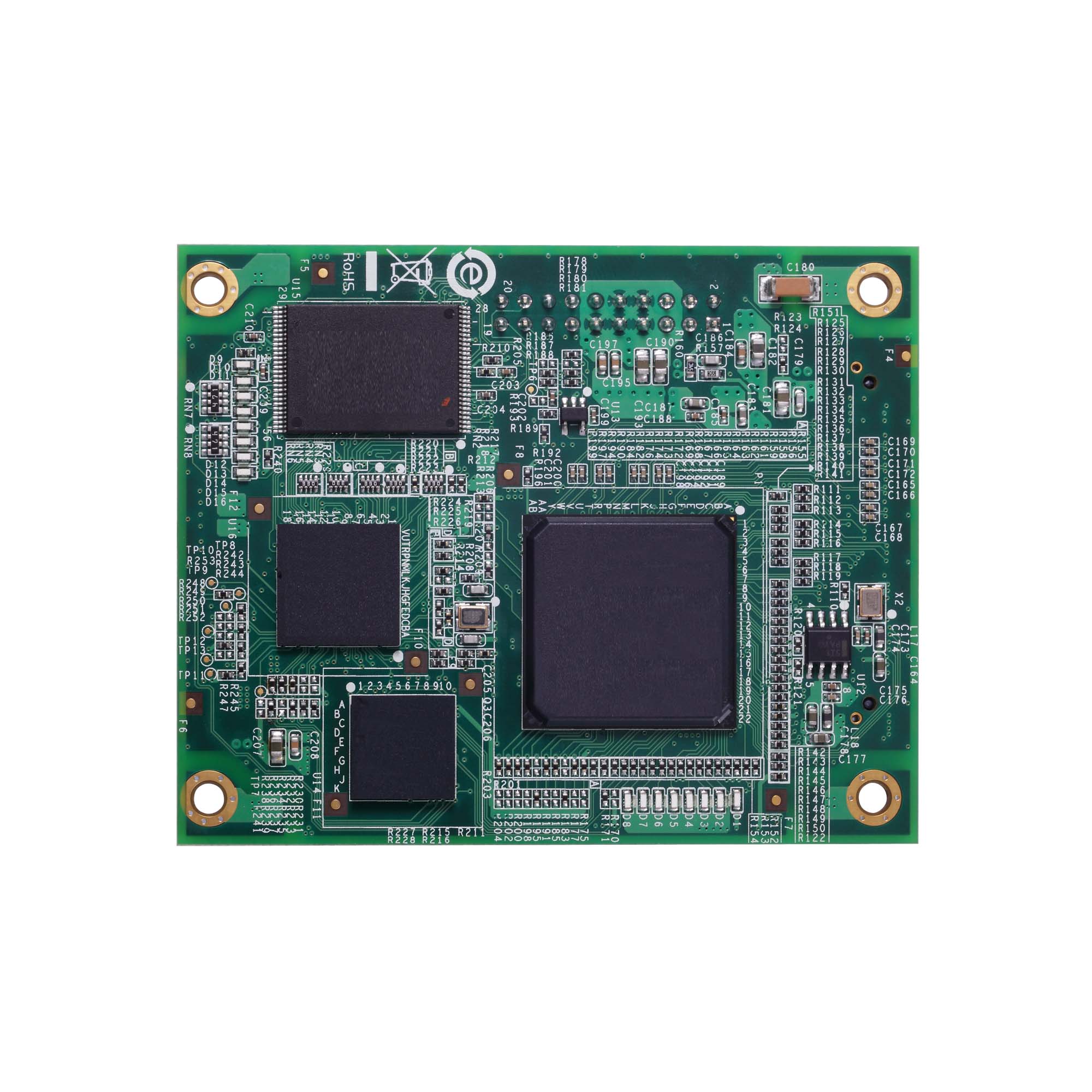

moxa-eom-g103-series-image-1-(1).jpg | Moxa

特色與優點

  • 符合 IEC 62439-3 第 4 條 (PRP) 和第 5 條 (HSR)
  • 為 PRP/HSR(LAN A/LAN B/Inter Link)保留的 3 個 SGMII 引腳,以及為乙太網路主控台連接保留的另外 1 個 SGMII

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

如果裝置製造商希望以最少的工作量將支援 IEC 62439-3 的進階模組嵌入和整合到產品中而提高某些關鍵任務應用的效能和可靠性,EOM-G103 系列的設計相當適合裝置製造商採用。

IEC 62439-3 第 4 條 (PRP) 和 IEC 62439-3 第 5 條 (HSR) 是需要零復原時間的工業自動化網路適用的標準化備援協定。PRP 和 HSR 適用於變電站自動化和其他不容許任何系統停機的關鍵任務應用。

EOM-G103 系列符合 IEC 62439-3 標準,而且,對於向不符合 IEC 62439-3 標準的產品新增備援模組,提供簡單而且符合成本效益的整合解決方案。這些模組支援兩個 IEC 62439-3 乙太網路連接埠,用於建構 PRP 或 HSR 網路:SGMII(MAC 模式)/SerDes (1000BaseX)。這也包括標準乙太網路連接埠 SGMII(MAC 模式)/SerDes (1000BaseX),用於連接標準 IEEE 802.3 乙太網路裝置。此外,EOM-G103-PHR-PTP 系列提供額外的 SGMII(MAC 模式)/SerDes (1000BaseX) 用於建立本機存取乙太網路主控台連接埠,以便輕鬆維護、控制和管理本機站點的裝置。

附加特色與優點

  • PRP(並聯備援協定):在需要零復原時間的網路中同時向/從不同 LAN 傳輸或接收兩個獨立的活動路徑

  • HSR(高可用性無縫備援):每一幀都被複製,然後朝 HSR 環的兩個方向傳輸,藉以實現零切換時間

  • 硬體型 IEEE 1588v2 PTP(精確時間協定)端對端一步透明時鐘,用於網路的精確時間同步

  • 可透過 CLI 配置

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Ethernet Interface

    3, SGMII (MAC mode) / SerDes (1000BaseX) (PRP/HSR LAN A/LAN B/INTERLINK)

  • Connector

    1 connector with 2 x 40 pins, and 1 connector with 2 x 10 pins

  • GPIO

    3 x Programmable I/O pins

  • Redundancy Protocols

    HSR, PRP

  • Console Port

    Ethernet console (SGMII (MAC mode) / SerDes (1000BaseX))

  • Input Current

    0.49 A @ 3.3 VDC

  • Dimensions

    80 x 1.6 x 65 mm (3.15 x 0.06 x 2.56 in)

  • Weight

    28.6 g (0.06 lb)

  • Operating Temperature

    -40 to 60°C (-40 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032 Class A

  • EMI

    CISPR 32, FCC Part 15B Class A

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Firmware for EOM-G103 Series
6.2 MB
韌體
SHA-512
v4.1
2017年3月8日 2017年3月8日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
QIG for EOM-G103 Series
258.9 KB
QIG 英文 v1.1 2021年4月29日 2021年4月29日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技術說明 英文 v1.0 2019年2月12日 2019年2月12日
EOM-G103 系列產品資料表
3.2 MB
產品資料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for EOM-G103-PTP
165.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Manual for EOM-G103 Series (EOM-G103-PHR-PTP hardware)
1.2 MB
使用者手冊 英文 v2.0 2017年3月19日 2017年3月19日
Moxa PRP/HSR Redundancy Box User's Manual
1.3 MB
使用者手冊 英文 v1.0 2015年3月10日 2015年3月10日

可供選擇的機型 (2)

顯示圖片
moxa-eom-g103-phr-ptp-image.jpg | MoxaEOM-G103-PHR-PTPmoxa-eom-g103-phr-ptp-st-image.jpg | MoxaEOM-G103-PHR-PTP-ST
Operating Temp.-40 to 60°C-40 to 60°C
Input Voltage3.3 V3.3 V
EOM-G103-PHR-PTP managed redundancy module11
Evaluation board for testing and application development1
