CM-600 模組系列

EDS-600 系列適用的 4 埠快速乙太網路介面模組

moxa-cm-600-module-series-image-1-(1).jpg | Moxa
moxa-cm-600-module-series-image-2-(1).jpg | Moxa
moxa-cm-600-module-series-image-3-(1).jpg | Moxa
moxa-cm-600-module-series-image-4-(1).jpg | Moxa
moxa-cm-600-module-series-image-5-(1).jpg | Moxa

特色與優點

  • 模組化設計，採用 4 埠銅線/光纖組合
  • 可熱交換的媒體模組，允許連續運作

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

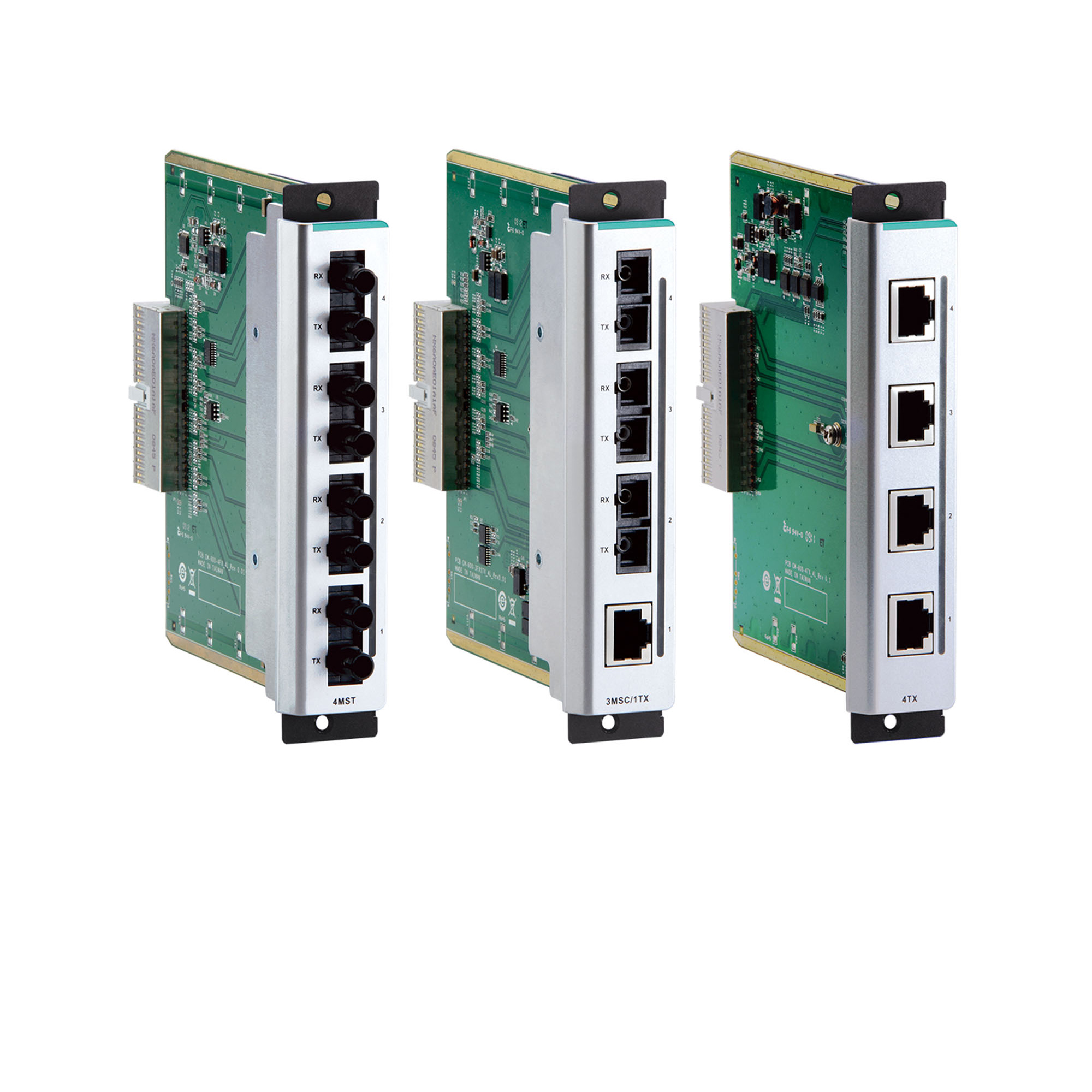

CM-600 模組系列專為搭配 EDS-600 系列使用而設計。CM-600 系列採用小巧的模組化設計，單插槽可容納 4 x 連接埠，支援多種媒體類型，包括 TX、MSC、SSC 和 MST。CM-600-4TX-BP 模組支援每個連接埠上的旁路繼電器功能，而 CM-600-4TX-PTP 模組則支援每個連接埠上的硬體 IEEE 1588 PTPv2 通訊協定。模組化設計可確保 EDS-600 系列符合多種應用需求。



  • 10/100BaseT(X) Ports (RJ45 connector)

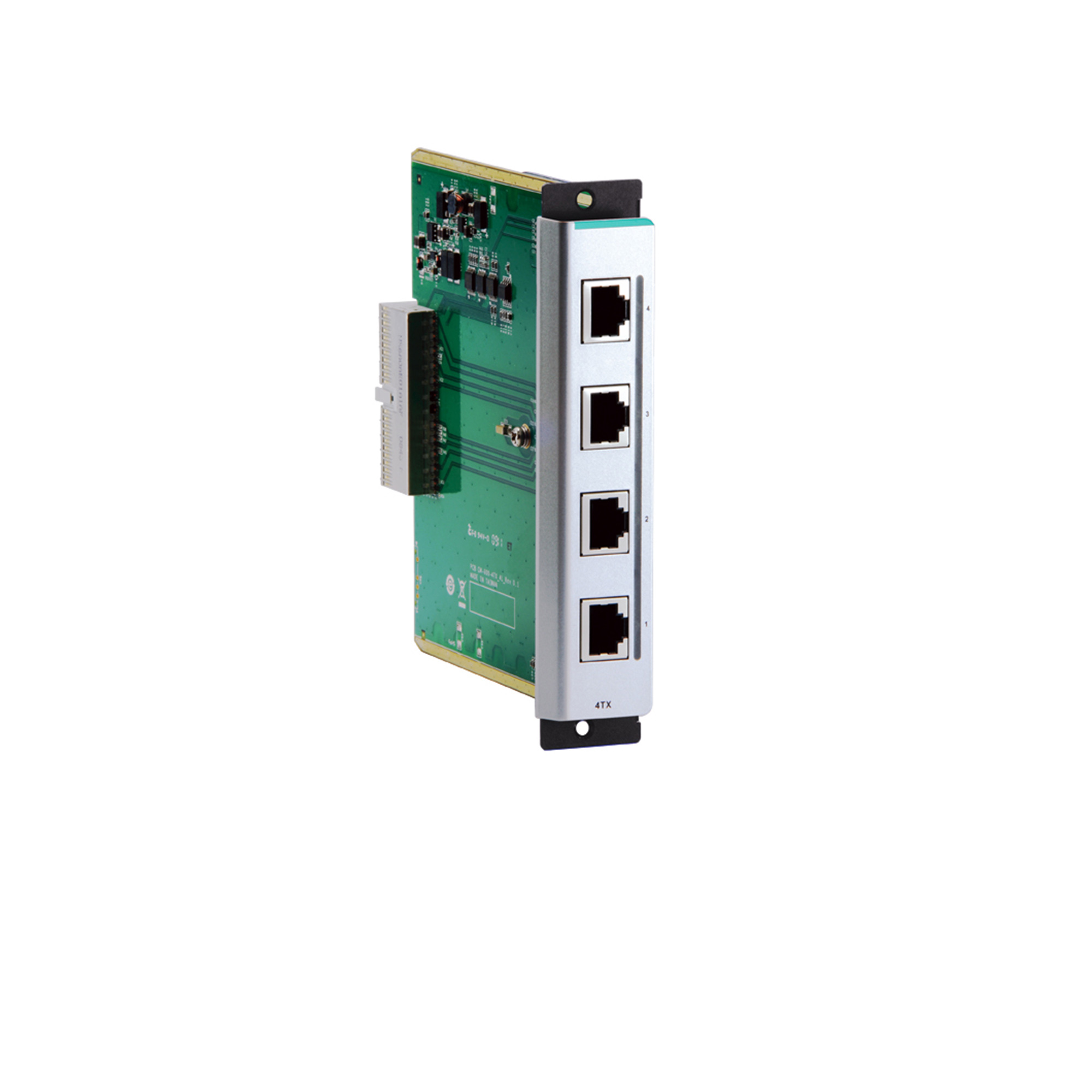

    CM-600-4TX: 4
    CM-600-4TX-BP: 4, with bypass relay

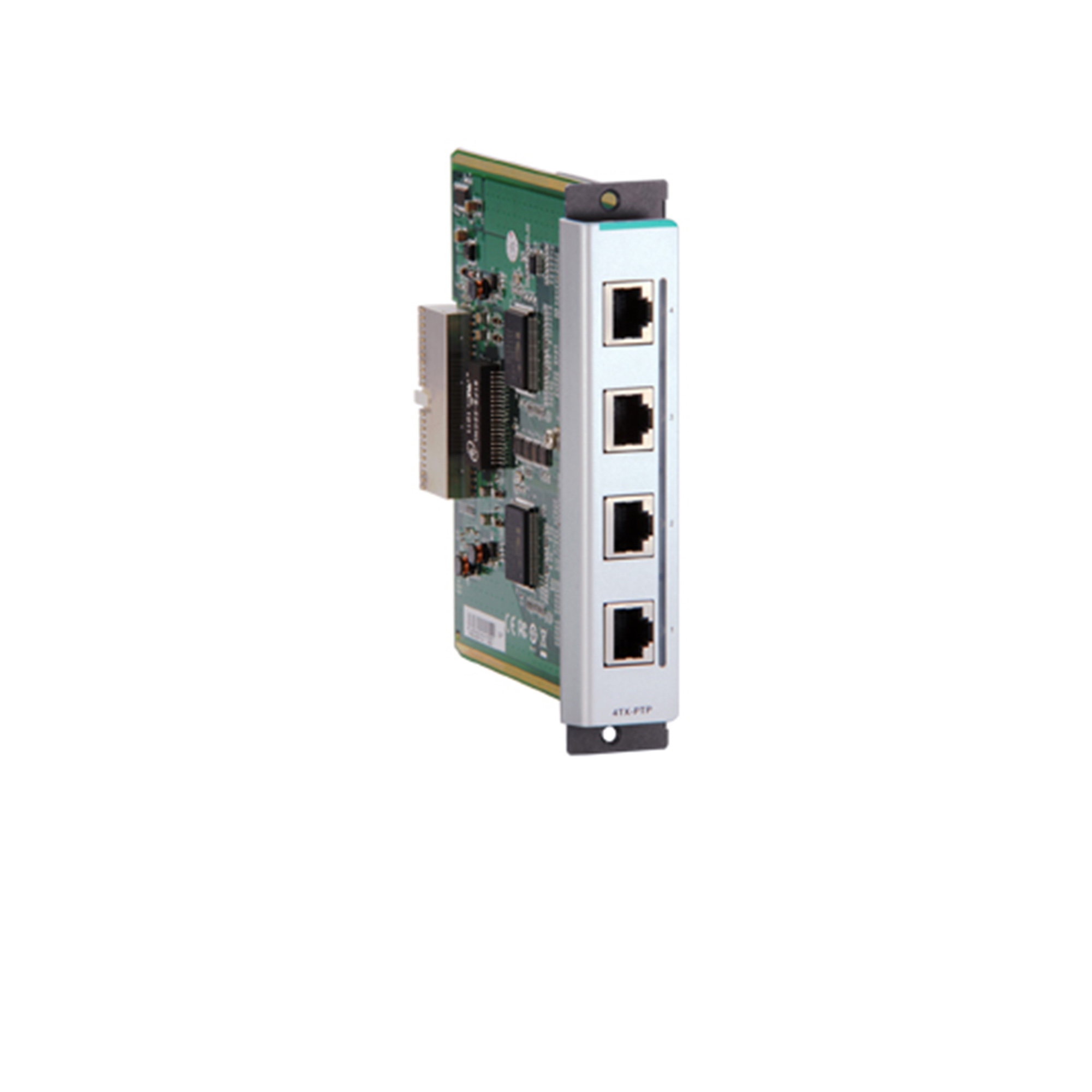

    CM-600-4TX-PTP: 4, with hardware-based PTP
    CM-600-1TX Series: 1
    CM-600-2TX Series: 2

    All models support:
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

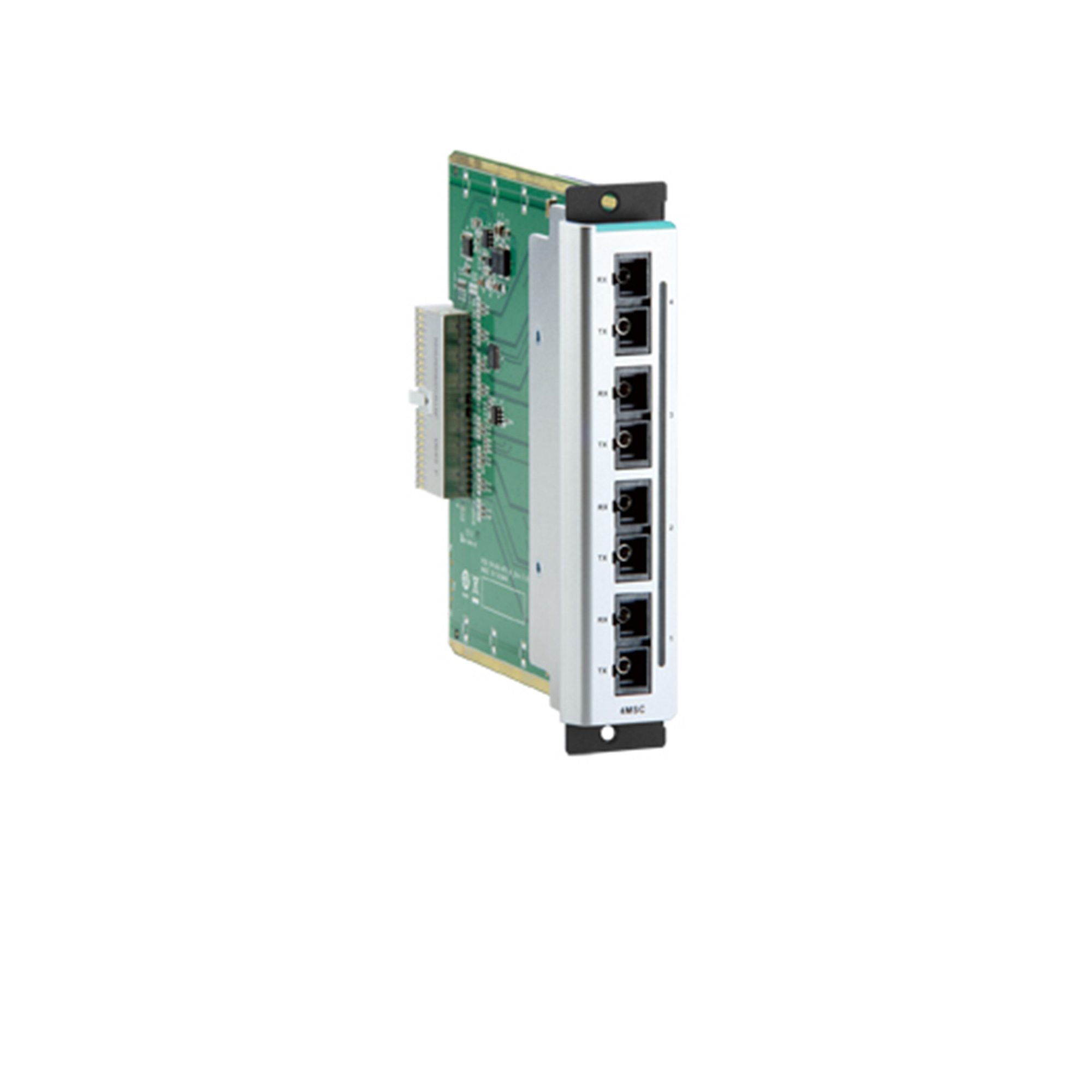

    CM-600-4MSC: 4

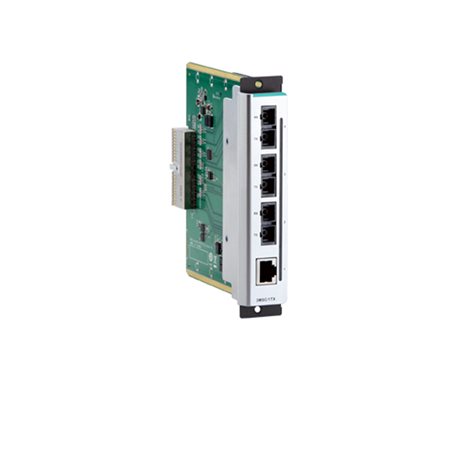

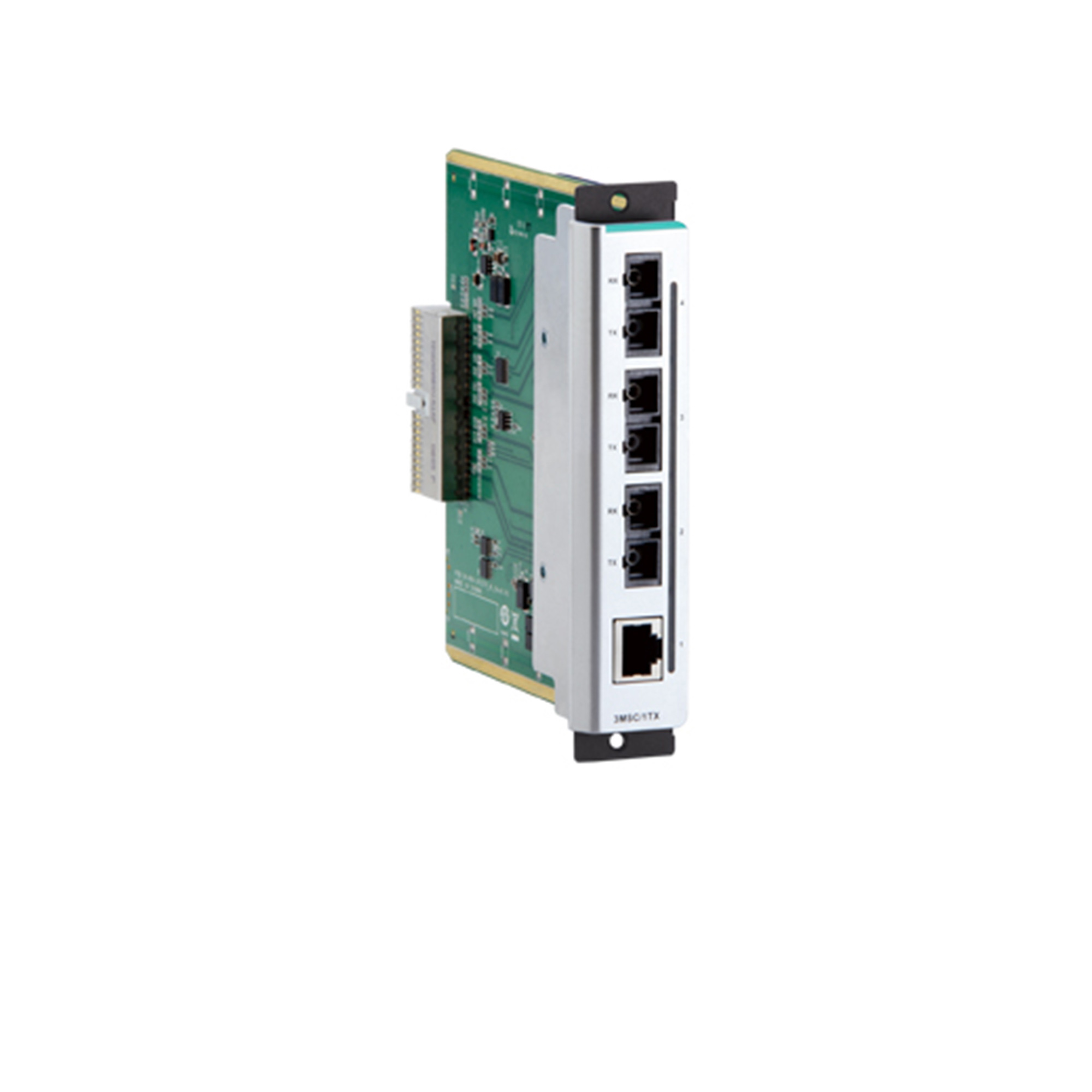

    CM-600-3MSC/1TX: 3
    CM-600-2MSC/2TX: 2

  • 100BaseFX Ports (multi-mode ST connector)

    CM-600-4MST: 4
    CM-600-3MST/1TX: 3
    CM-600-2MST/2TX: 2

  • 100BaseFX Ports (single-mode SC connector)

    CM-600-4SSC: 4
    CM-600-3SSC/1TX: 3
    CM-600-2SSC/2TX: 2

  • Time Management

    CM-600-4TX-PTP: IEEE 1588v2 PTP (hardware-based)

  • Optical Fiber



  • Optical Fiber



      100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).



  • Power Consumption

    CM-600-4TX: 0.61 W (max.)
    CM-600-2TX models: 1.56 W (max.)
    CM-600-1TX models: 2 W (max.)
    CM-600-4MSC/4MST/4SSC: 2.44 W (max.)
    CM-600-4TX-PTP: 3.46 W (max.)
    CM-600-4TX-BP: 2.38 W (max.)

  • IP Rating

    IP30

  • Dimensions

    29.7 x 144.4 x 144.8 mm (1.17 x 5.69 x 5.7 in)

  • Weight

    CM-600-4TX: 190 g (0.42 lb)
    CM-600/1TX, CM-600/2TX models: 230 g (0.51 lb)
    CM-600-4MSC/4MST/4SSC: 240 g (0.53 lb)
    CM-600-4TX-PTP: 185 g (0.41 lb)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Time

    740,661 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 技術說明
名稱 類型 語言 版本 發布日期
Declaration of Conformity for EDS-608/EDS-611/EDS-616/EDS-619/CM-600 series
451.5 KB 		聲明書 英文 v1.0 2024年2月5日 2024年2月5日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
CM-600 模組系列產品資料表
2.6 MB 		產品資料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for CM-600-2MSC2TX
112.2 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-2MST2TX
113.4 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-3MSC1TX
113.6 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-3MST1TX
114.9 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-4MSC
113.9 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-4MST
115.8 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for CM-600-4TX
115.1 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

相關內容

篩選

全部 案例研究

可供選擇的機型 (8)

顯示圖片
比較
moxa-cm-600-3msc-1tx-image.jpg | MoxaCM-600-3MSC/1TX
比較
moxa-cm-600-4mst-image.jpg | MoxaCM-600-4MST
比較
moxa-cm-600-3ssc-1tx-image.jpg | MoxaCM-600-3SSC/1TX
比較
moxa-cm-600-4msc-image.jpg | MoxaCM-600-4MSC
10/100BaseT(X) Ports
(RJ45 Connector)		1–1–
100BaseFX Ports
Multi-mode (SC Connector)		3––4
100BaseFX Ports
Multi-mode (ST Connector)		–4––
100BaseFX Ports
Single-mode (SC Connector)		––3–
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-cm-600-4ssc-image.jpg | MoxaCM-600-4SSC
比較

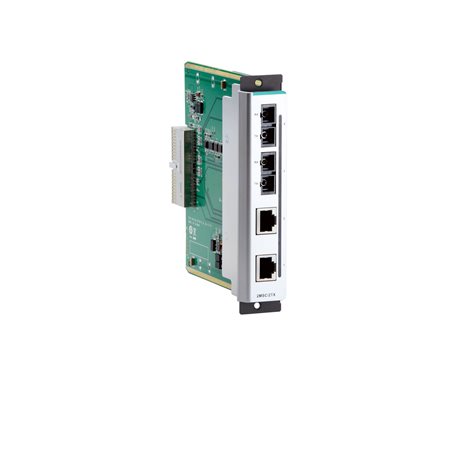

moxa-cm-600-2ssc-2tx-image.jpg | MoxaCM-600-2SSC/2TX
