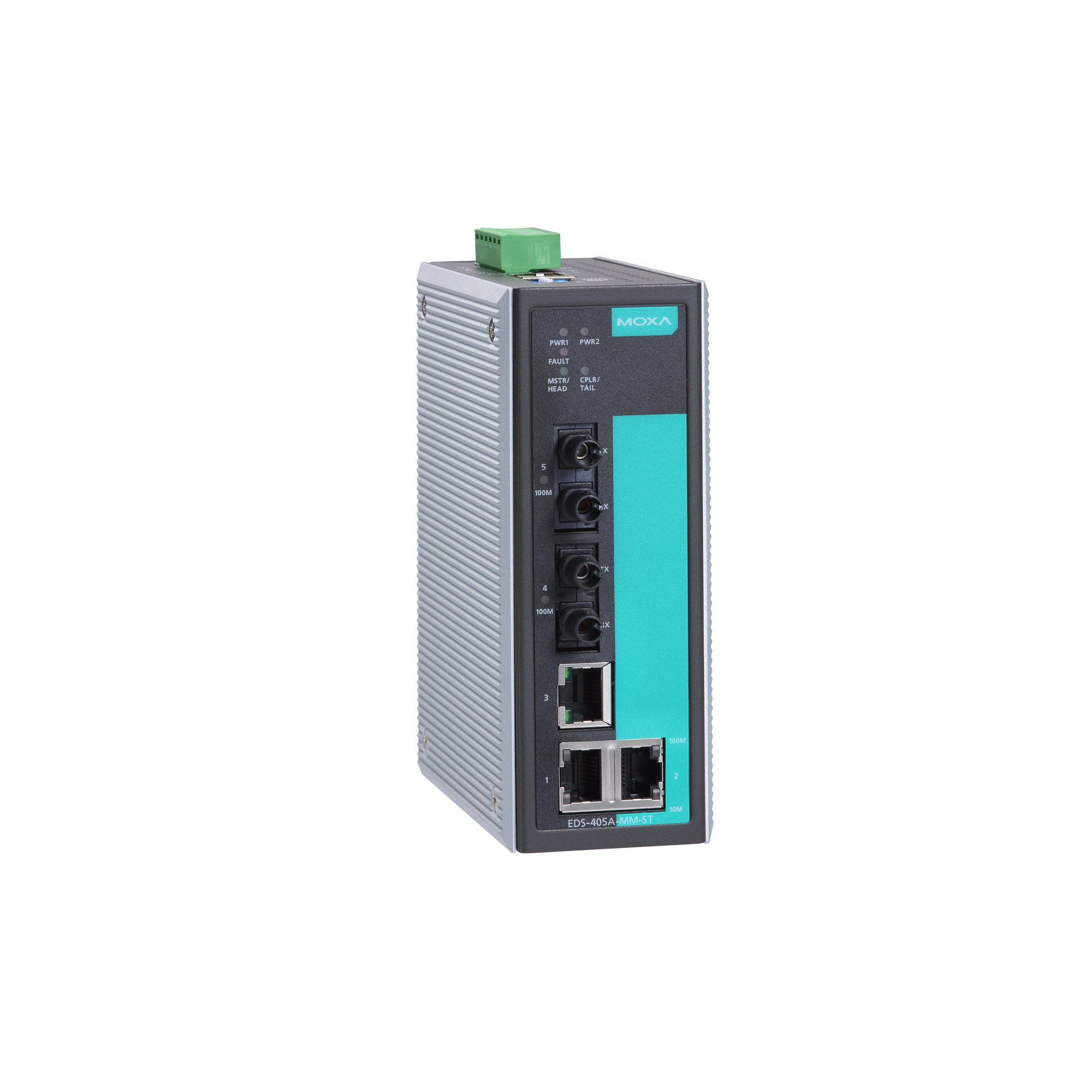

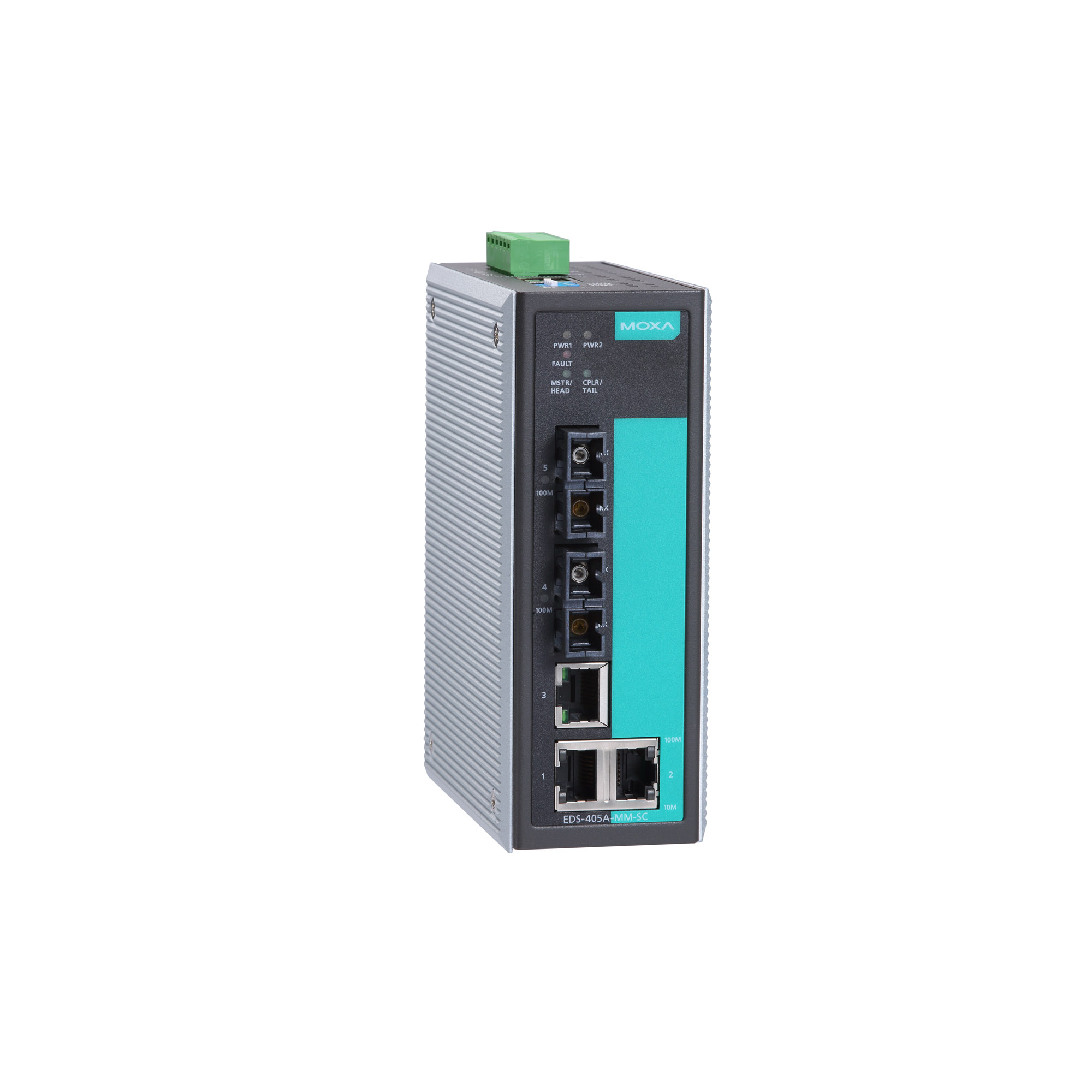

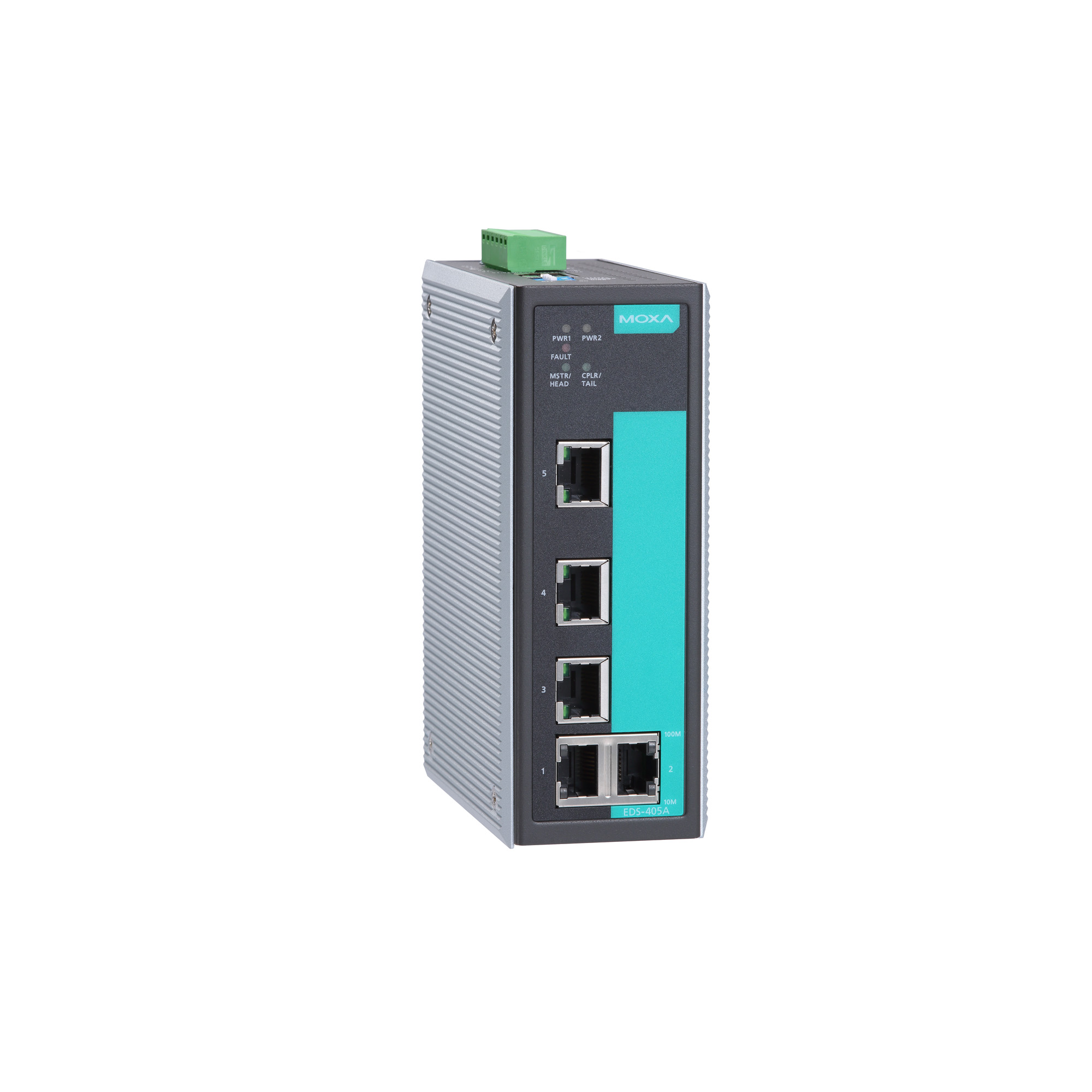

EDS-405A 系列

5 埠入門級網管型乙太網路交換器

moxa-eds-405a-series-image-1-(1).jpg | Moxa

moxa-eds-405a-series-image-2-(1).jpg | Moxa

moxa-eds-405a-series-image-3-(1).jpg | Moxa

特色與優點

支援 Turbo Ring 和 Turbo Chain（復原時間 < 20 ms @250 台交換機）、RSTP/STP，實現網路備援
支援 IGMP 窺探、QoS、IEEE 802.1Q VLAN 以及以連接埠為基礎的 VLAN
透過網頁瀏覽器、CLI、Telnet／序列主控台、Windows 程式和 ABC-01 輕鬆管理網路
預設情況下啟用 PROFINET 或 EtherNet/IP（PN 或 EIP 型號）
支援 MXstudio，簡易可視化的工業網路管理

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

EDS-405A 系列專為工業應用所設計。這系列的交換器支援多種實用的管理功能，像是：Turbo Ring、Turbo Chain、環形連結器、IGMP 窺探、IEEE 802.1Q VLAN、以連接埠為基礎的 VLAN、QoS、RMON、頻寬管理、連接埠鏡像，以及透過電子郵件或繼電器發出告警。Turbo Ring 可以使用網頁管理介面或是在 EDS-405A 交換器頂端面板的 DIP 開關進行簡易設定。

附加特色與優點

DHCP Option 82 以不同策略指派 IP 位址
僅支援 EtherNet/IP、Modbus TCP 和 PROFINET EDS-405A-PN 系列通訊協定的設備管理和監控
提供 EtherNet/IP EDS（電子資料表）檔案、自訂 AOI（附加說明）及 FactoryTalk® 可視化面版
可提供 PROFINET GSDML 檔案及 SIMATIC STEP 7 設備圖示僅支援 EDS-405A-PN 系列
連接埠鏡像可用於線上除錯

以連接埠為基礎的 VLAN、IEEE 802.1Q VLAN 以及 GVRP，可簡化網路規劃
QoS（IEEE 802.1p 和 TOS/DiffServ）提高網路穩定性
RMON 提供主動且有效率的網路監控
SNMPv1/v2c/v3，適用不同層級的網路管理安全性
頻寬管理可預防無法預測的網路狀態

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

10/100BaseT(X) Ports (RJ45 connector)

EDS-405A, 405A-EIP/PN/PTP Series: 5
EDS-405A-MM-SC/MM-ST/SS-SC Series: 3

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-405A-MM-SC Series: 2
100BaseFX Ports (multi-mode ST connector)

EDS-405A-MM-ST Series: 2
100BaseFX Ports (single-mode SC connector)

EDS-405A-SS-SC Series: 2
Optical Fiber

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1w for Rapid Spanning Tree Protocol

Filter

802.1Q VLAN, GMRP, GVRP, IGMP v1/v2, Port-based VLAN
Industrial Protocols

EtherNet/IP EDS-405A-EIP Series: EDS-405A-EIP 系列：預設使用 EtherNet/IP 通訊協定。 , Modbus TCP
EDS-405A-PN Series: PROFINET IO Device (Slave)
Management

Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
MIB

Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols

RSTP, STP, Turbo Chain, Turbo Ring v1/v2
Time Management

All models: NTP Server/Client, SNTP
EDS-405A-PTP Series: IEEE 1588v2 PTP (hardware-based)

IGMP Groups

256
MAC Table Size

EDS-405A Series, EDS-405A-EIP/MM-SC/MM-ST/PN/SS-SC Series: 2 K
EDS-405A-PTP Series: 8 K
Max. No. of VLANs

64
Packet Buffer Size

1 Mbits
Priority Queues

4
VLAN ID Range

VID 1 to 4094

Console Port

RS-232 (TxD, RxD, GND), 10-pin RJ45 (19200, n, 8, 1)

Ethernet Interface

Turbo Ring, Master, Coupler, Reserve

Alarm Contact Channels

Relay output with current carrying capacity of 1 A @ 24 VDC

Input Voltage

12/24/48 VDC, Redundant dual inputs
Operating Voltage

9.6 to 60 VDC
Input Current

EDS-405A/405A-T, EDS-405A-EIP/PN Series: 0.21 A @ 24 VDC
Fiber models: 0.26 A @ 24 VDC
PTP models: 0.23 A @ 24 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Connection

1 removable 6-contact terminal block(s)

Housing

Metal
IP Rating

IP30
Dimensions

53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
Weight

EDS-405A-EIP/MM-SC/MM-ST/PN/SS-SC Series: 650 g (1.44 lb)
EDS-405A-PTP Series: 820 g (1.81 lb)
Installation

DIN-rail mounting, Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp.Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

All models: UL 508
non-PTP models: UL 60950-1
EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class A
EMS

Non-PTP models:
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8

PTP models:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8
Hazardous Locations

Non-PTP models: ATEX, Class I Division 2
Maritime

Non-PTP models: DNV-GL
Traffic Control

Non-PTP models: NEMA TS2
Freefall

IEC 60068-2-31
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6

Time

EDS-405A/405A-T, EDS-405A-EIP/PN Series: 1,547,941 hrs
EDS-405A-MM-SC/MM-ST/SS-SC Series: 1,429,327 hrs
EDS-405A-PTP Series: 1,316,464 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Software Package for MXview One Series (Windows version) 325.4 MB	軟體套件	3E0D2E3637FDCF6CE3D82058BDB1AB30BABEF1F7BA943C40CB02B3B554BBFA397E8B11B1BD0B0935FB70A6BCD85C1260A19B2CB06349484D72DED4F1D0939567 SHA-512	v1.4.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年7月31日 2024年7月31日版本說明
Software Package for MXview One Series (Linux version) 501.5 MB	軟體套件	94B28496EE7EC9581BECAAA42BDFFAAC57062C6A80AFA33FE5FC6095762BE2C79CE8B178E1A1002D97BD56C0E5E0113F96DC78B22E2B107F4618176EDA280C33 SHA-512	v1.4.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年7月31日 2024年7月31日版本說明
Firmware for EDS-405A Series 2.3 MB	韌體	5520419A6E7DE11EF731BEA4B65538BEEBF13552ED11E9B1EF3F9CAC142D27EDE1F5D04E7845F8333E1429197C85B6DF33C65114554573AF3F3958F30330AA38 SHA-512	v3.14		2024年2月3日 2024年2月3日版本說明
Firmware for EDS-405A Series (PN models) 2.3 MB	韌體	F3E6E97DC515890A0887344FC19324D39E74F8674AFD34D6CB51288454E591225296978071361BE9CB1AB78494BBC17656A0CB3D85A30F18CA9F9A5FC24F2E1A SHA-512	v3.11		2024年2月3日 2024年2月3日版本說明
Firmware for EDS-405A Series (PTP models) 2.9 MB	韌體	022A9F41F2D386CE30A5548FADC1576529EDC121FA44D4B5508AEDC0FFEFCC5DA72455B87BE8EDA8611B38ABE3C94915D4EE928DECC0EB769E5D0547291A7DF5 SHA-512	v3.11		2024年1月25日 2024年1月25日版本說明
Firmware for EDS-405A Series 2.3 MB	韌體	C352FA2352440939A9EEFAE682DFAF6B2E7AAB5364570B94D1539381209CA727324C0FD6180E065FB36BDB2F4D178E43BE7A165A280428B53F811BBDEE5DCA57 SHA-512	v3.13		2023年9月27日 2023年9月27日版本說明
Modbus File for Moxa Managed Ethernet Switches 2.3 KB	軟體套件	00DF9CB4D4A6CFF960251C6AE9D94DC61620E0B4920CF5A85B7DFC1C863827397BBC0E72B597187AA1B6EC9A916B9FCBB3F686E0E21EE7EB1879BCC849CCCAC7 SHA-512	v1.0		2023年8月31日 2023年8月31日版本說明
SNMP MIB file for EDS-405A Series 112.6 KB	軟體套件	5720313F4EA696832FD81B668ECEA3013EE3B61E933548E6909AF94948CBFE5A5AF8AB812F9F0180FA296F12C967349A8EC1A4352D80661EEA35C3323349F335 SHA-512	v3.8		2023年8月31日 2023年8月31日版本說明
SNMP MIB file for EDS-405A Series (PN models) 113.8 KB	軟體套件	257CC502F8A36F8FE7F007060AFAD52B4E4666AA829447774909595BD28D1B3D9C8B55E170B305326DB576E5B2BC7B4A541B5E0AF192D7FEA05FB8978EEFECC8 SHA-512	v3.8		2023年8月31日 2023年8月31日版本說明
SNMP MIB file for EDS-405A Series (PTP models) 141.2 KB	軟體套件	5983EF0A6CB80953E4DEDD65ACF4773666F7D4B5F011C8DA78C91664AD85DEBF45DC3E26A39B92AAA1EEFA62061A55923688B27C34F9D52303C54E55D7912EBC SHA-512	v3.8		2023年8月31日 2023年8月31日版本說明
EDS file for EDS-405A Series 29.3 KB	軟體套件	E5D80E08B4C808470D0D77269FB7E7439DE8C499AB0551C986853EF6360C55FAE8646531162DA7A630BCF86F45948BA10570EAACFAC4378378A1CEDB4C97C9F6 SHA-512	v1.4		2023年8月31日 2023年8月31日版本說明
EDS file for EDS-405A Series (PN models) 29.3 KB	軟體套件	30E6F91A422DFB644F90E057641001D34630C2561D57E1B3AE53E05822369FA78B6761969A62631A2B791648D2DC97A8F29F109BF3D90C65930CAC699937B076 SHA-512	v1.4		2023年8月31日 2023年8月31日版本說明
EDS file for EDS-405A Series (PTP models) 3.5 KB	軟體套件	0AC53D938758C4DFCA57E970C3BF2E59504A6183C910EFF97E671ABC74CD58F0A5F8D0CAB415D6C2C3B95F57CEE0DE3910EC13D9E9DC6565E9786F8A7413BDAE SHA-512	v1.4		2023年8月31日 2023年8月31日版本說明
Firmware for EDS-405A Series 2.0 MB	韌體	0DD7A1653457467E361A0D185FAAC352BD2652CEB53A3D2E8C4E97E859B163F8F02E975F921929D9B9D943D77C21E23F996FEA01B5DD0E933C8C99304CFDB8EF SHA-512	v3.11		2021年12月14日 2021年12月14日版本說明
Firmware for EDS-405A Series 1.7 MB	韌體	D2E7FD0AE7F47B81DC6DCB9625D8D5524B05947DC7CC25676902522C291333E907D6EF2A5494EFA08CB73E89F6F143C31BBE401C23F3A02818BD5D0D3F577EE5 SHA-512	v3.10		2020年1月6日 2020年1月6日版本說明
EtherNet/IP FactoryTalk View 34.8 MB	軟體套件	A71508FC5DDF3992CE945AF7BCD282EFB7E04B8D0DCABD51AF2C6B03B3BF1FC9BD1DC71E636802A6AB10520F0D4C61F5C1B9F91ADC17FB0B4F60C544502BB44F SHA-512	v1.5		2018年1月18日 2018年1月18日版本說明
EtherNet/IP AOI (5P) for EDS-405A Series 82.9 KB	軟體套件	118E3D28FE40C70213C6E4B462E4290B9EB70C1B9A4EA225D236718A5C2826F3A57BA24B93F8A7B4763CE825AF7A144612912D412F2F28C19096DB7CAC55679D SHA-512	v1.2.0		2018年1月18日 2018年1月18日版本說明
PROFINET GSD file for EDS-405A Series 7.2 KB	軟體套件	4A2BC4E45F61908158DE44D86DD62796A94D546191FF83322E5386159C55DE5C4F1DBEA93996D9437C1A6776619BAC0194D5879B41D019BE4B41EFC238102561 SHA-512	v2.3		2018年1月18日 2018年1月18日版本說明
Firmware for EDS-405A Series (PN models) 1.8 MB	韌體	B0A577B5C3EE3C71DA339853B31F5245F4CC1D4D74AED578A56BA5819BD69A2F7E743CE116B5E26B668C9E1E756F8F5FC0A600C3AEA073CFBB3979C30285CC07 SHA-512	v3.8		2017年6月28日 2017年6月28日版本說明
Firmware for EDS-405A Series (PTP models) 2.2 MB	韌體	EC5B6CA3560246AFB40F0A6B6EE75FD49C92FA5C793A932F236A73749F855B0728F56440B7CD971194A4126371086533A57063D537B06FF3A1758FC9343C5FFE SHA-512	v3.8		2017年5月3日 2017年5月3日版本說明
Moxa Ethernet Switch and Video Server Configurator 1.6 MB	工具程式	0B98E111BF05C9CD7AFAF0B18477038BBCFA96FC151720DB700F924ACA88F8463C5858E09F114AB1AAD7F0537BBDEB3E85B64980941FA9897F6102F48EA251D7 SHA-512	v5.3	Windows Windows XP	2012年4月9日 2012年4月9日版本說明

支援文件

名稱	類型	語言	版本	發布日期
FOSS Statement for various EDS, EOM, IKS, ICS, SDS Series products 334.0 KB	聲明書	英文	v1.0	2024年7月31日 2024年7月31日
Declaration of Conformity for EDS-405A Series (-PTP) 277.9 KB	聲明書	英文	v1.0	2024年2月5日 2024年2月5日
Declaration of Conformity for EDS-405A Series 405.0 KB	聲明書	英文	v1.0	2024年2月5日 2024年2月5日
Moxa Managed Ethernet Switch User Manual 7.8 MB	使用者手冊	英文	v9.9	2023年8月31日 2023年8月31日
Industrial Protocol Users Guide 13.1 MB	使用者手冊	英文	v6.5	2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual 6.4 MB	使用者手冊	英文	v9.8	2022年11月25日 2022年11月25日
QIG for EDS-405A/EDS-408A Series 2.9 MB	QIG	英文	v12.4	2022年7月1日 2022年7月1日
QIG for EDS-405A Series (PTP models) 1.3 MB	QIG	英文	v1.3	2021年5月9日 2021年5月9日
2D CAD for EDS-405A Series (EDS-405A-MM-SC) 409.0 KB	2D CAD	英文		2019年11月18日 2019年11月18日
2D CAD for EDS-405A Series (EDS-405A-PTP) 692.1 KB	2D CAD	英文		2019年11月18日 2019年11月18日
EDS-405A 系列產品資料表 3.2 MB	產品資料表	中文	v1.1	2019年8月27日 2019年8月27日
Tech Note: Dual Homing for Turbo Ring V2 70.4 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2 59.6 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring 60.4 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2 64.3 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Chain 59.1 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Ring 59.2 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2 54.9 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技術說明	英文	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-405A 271.9 KB	2D CAD	英文		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	使用者手冊	英文	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	使用者手冊	英文	v5.0	2014年8月13日 2014年8月13日

工業網路基礎設施產品型錄

可供選擇的機型 (14)

顯示圖片

	比較 EDS-405A-EIP	比較 EDS-405A-MM-ST	比較 EDS-405A-SS-SC	比較 EDS-405A-MM-SC-T
Layer	2	2	2	2
Total No. of Ports	5	5	5	5
10/100BaseT(X) Ports RJ45 Connector	5	3	3	3
100BaseFX Ports Multi-Mode SC Connector	–	–	–	2
100BaseFX Ports Multi-Mode ST Connector	–	2	–	–
100BaseFX Ports Single-Mode SC Connector	–	–	2	–
Operating Temp.	-10 to 60°C	-10 to 60°C	-10 to 60°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 EDS-405A-PN-T	比較 EDS-405A-T	比較 EDS-405A	比較 EDS-405A-MM-SC
Layer	2	2	2	2
Total No. of Ports	5	5	5	5
10/100BaseT(X) Ports RJ45 Connector	5	5	5	3
100BaseFX Ports Multi-Mode SC Connector	–	–	–	2
100BaseFX Ports Multi-Mode ST Connector	–	–	–	–
100BaseFX Ports Single-Mode SC Connector	–	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-10 to 60°C	-10 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 EDS-405A-PN	比較 EDS-405A-EIP-T	比較 EDS-405A-MM-ST-T	比較 EDS-405A-SS-SC-T
Layer	2	2	2	2
Total No. of Ports	5	5	5	5
10/100BaseT(X) Ports RJ45 Connector	5	5	3	3
100BaseFX Ports Multi-Mode SC Connector	–	–	–	–
100BaseFX Ports Multi-Mode ST Connector	–	–	2	–
100BaseFX Ports Single-Mode SC Connector	–	–	–	2
Operating Temp.	-10 to 60°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 EDS-405A-PTP	比較 EDS-405A-PTP-T
Layer	2	2
Total No. of Ports	5	5
10/100BaseT(X) Ports RJ45 Connector	5	5
100BaseFX Ports Multi-Mode SC Connector	–	–
100BaseFX Ports Multi-Mode ST Connector	–	–
100BaseFX Ports Single-Mode SC Connector	–	–
Operating Temp.	-10 to 60°C	-40 to 75°C
