EDS-505A 系列

5 埠網管型乙太網路交換器

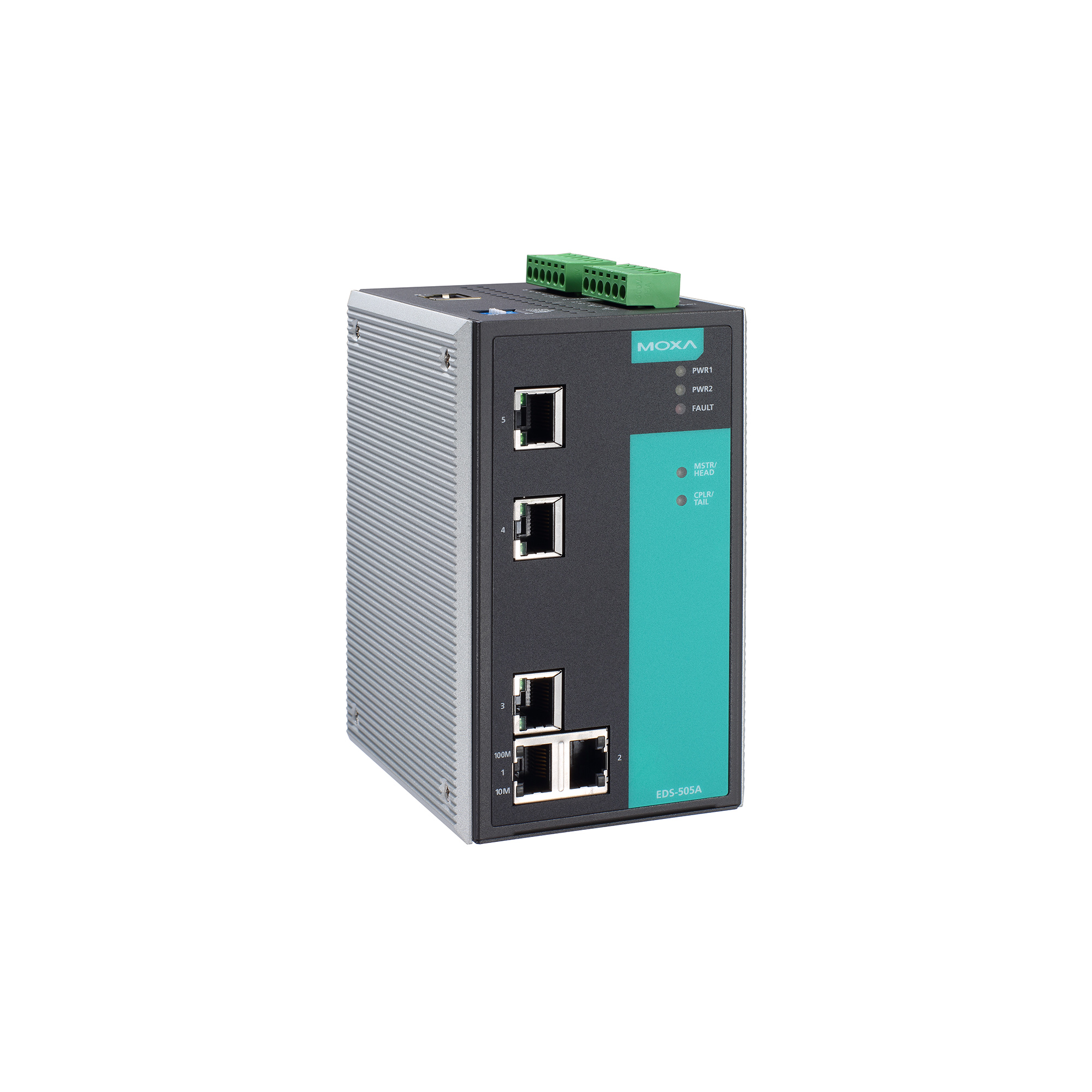

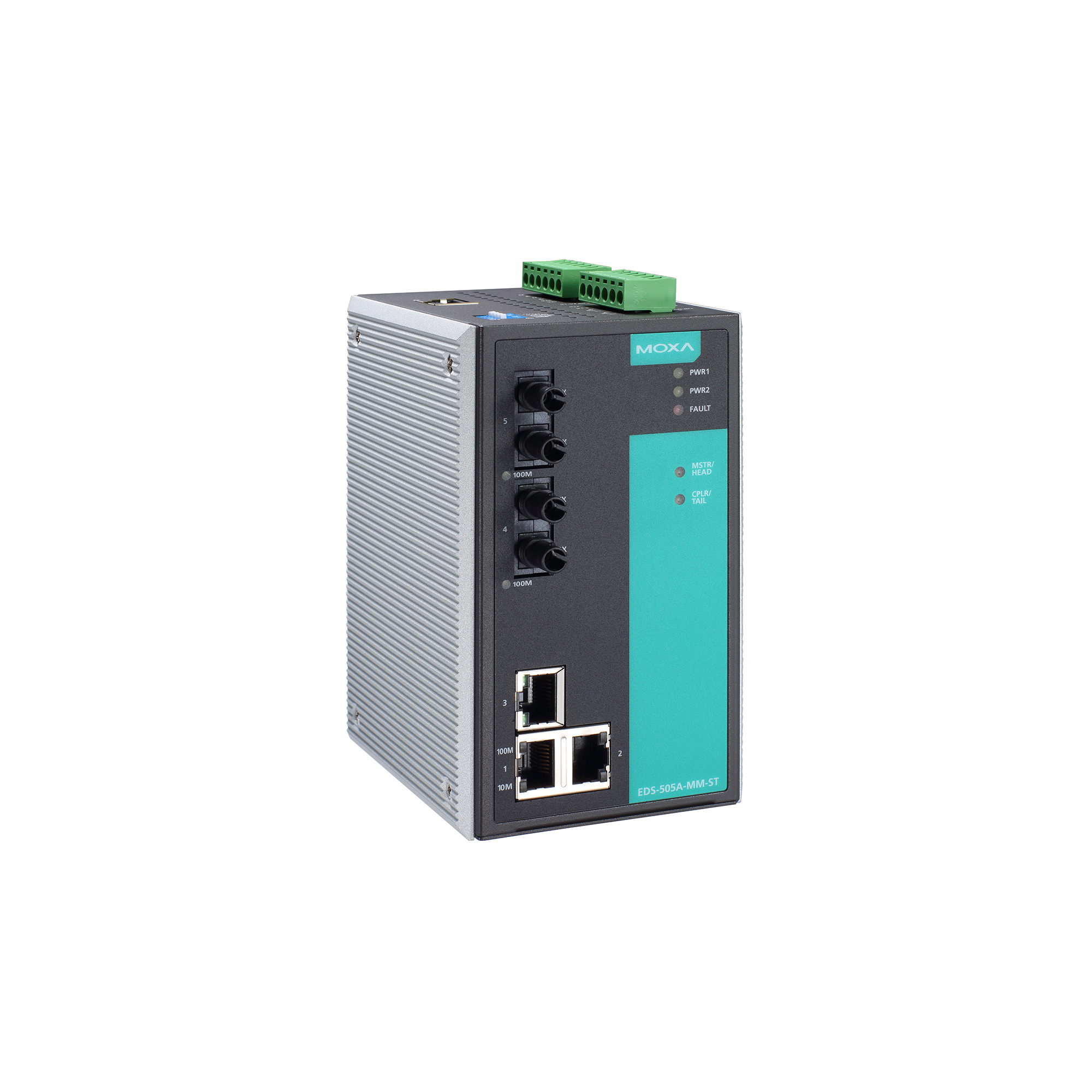

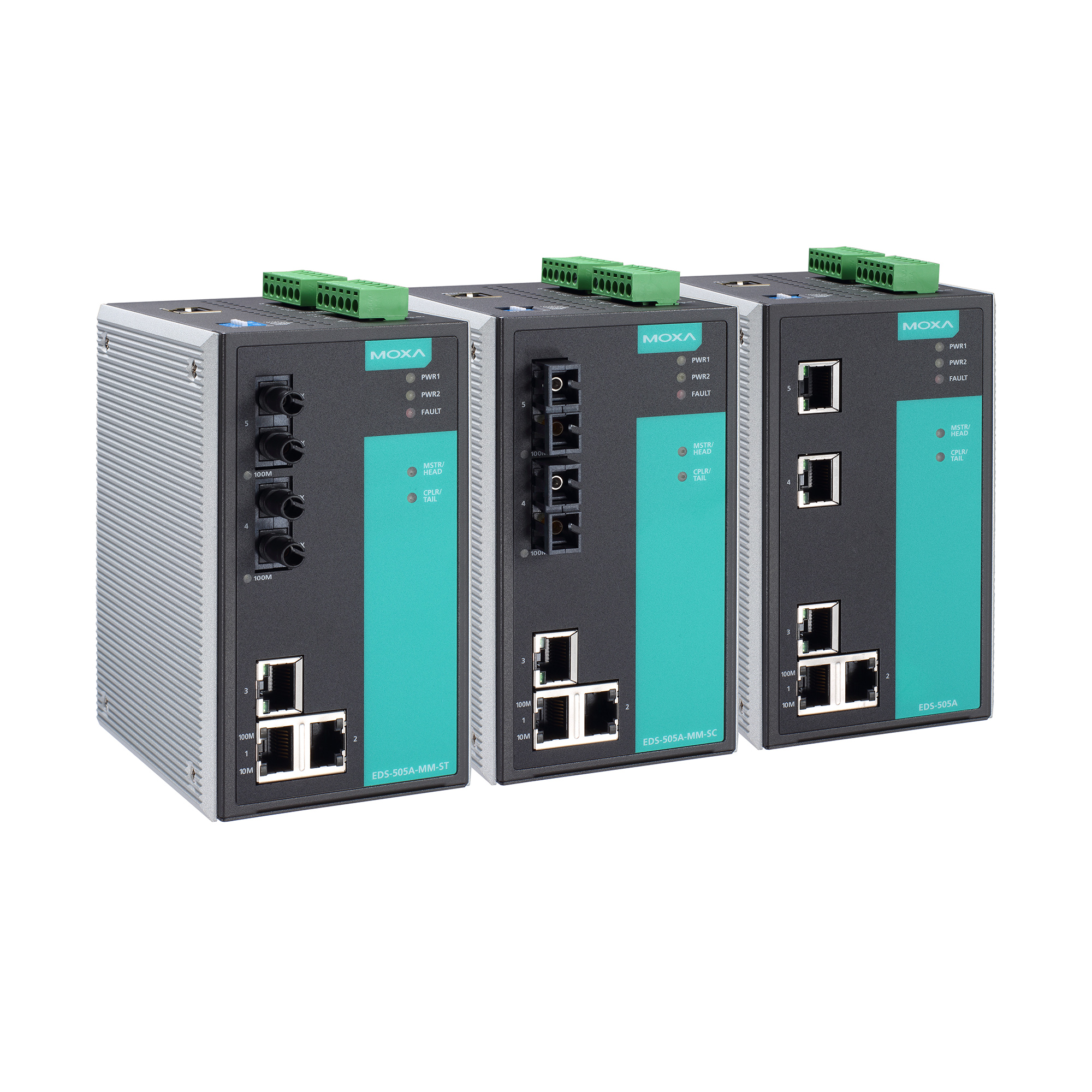

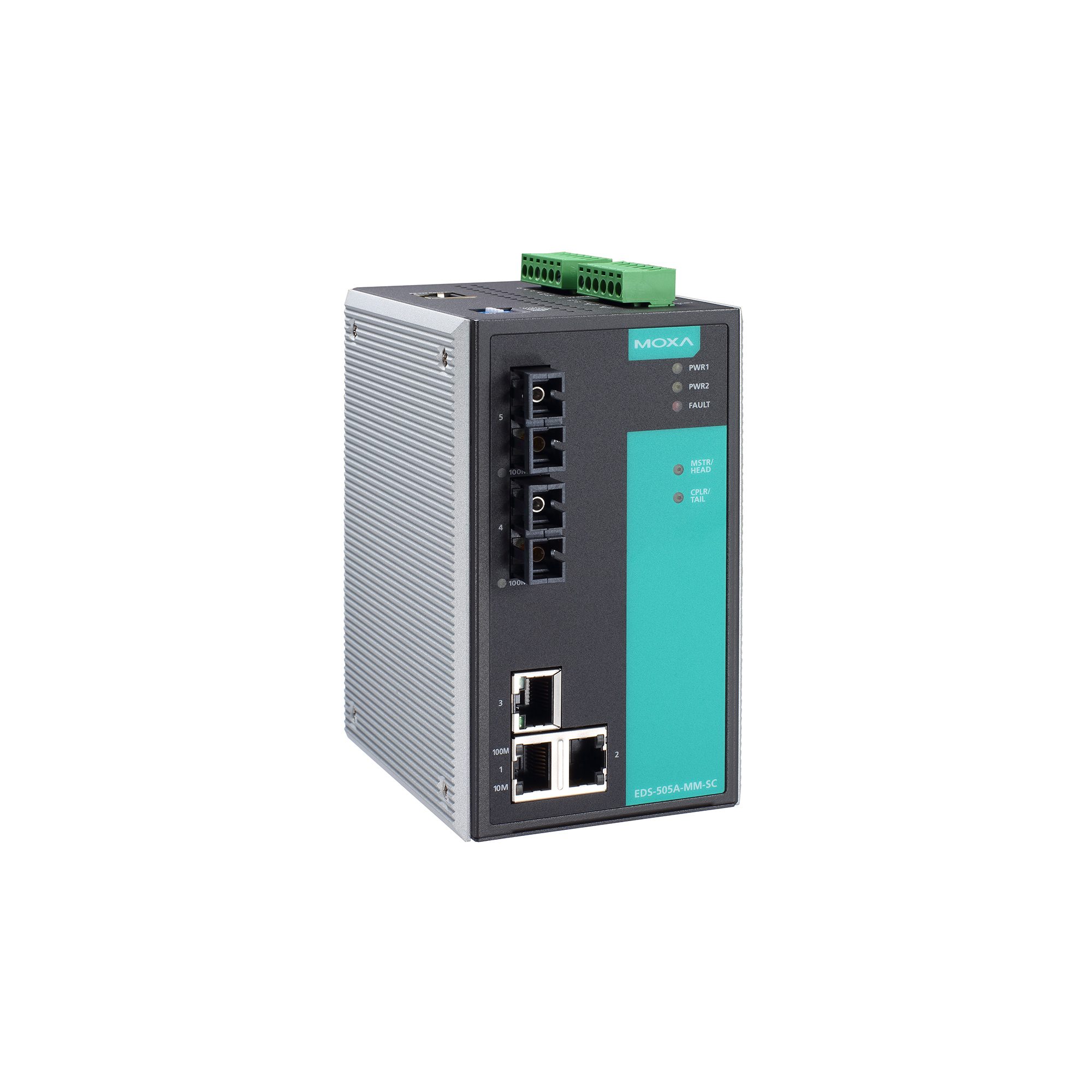

moxa-eds-505a-series-image-1-(1).jpg | Moxa

moxa-eds-505a-series-image-2-(1).jpg | Moxa

moxa-eds-505a-series-image-3-(1).jpg | Moxa

moxa-eds-505a-series-image-4-(1).jpg | Moxa

特色與優點

Turbo Ring 和 Turbo Chain（250 台交換器，復原時間小於 20 毫秒），以及 STP/RSTP/MSTP，以實現網路備援
支援 TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，強化網路安全
透過網頁瀏覽器、CLI、Telnet／序列主控台、Windows 工具程式和 ABC-01 輕鬆管理網路
支援 MXstudio，輕鬆實現可視化的工業網路管理

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

EDS-505A 獨立 5 埠管理乙太網路交換器搭載先進的渦輪環和渦輪鏈技術（復原時間 < 20 ms）、RSTP/STP，以及 MSTP，可提升工業乙太網路的可靠性和可用性。此外還提供介於 -40 至 75°C 的寬操作溫度範圍的型號，此交換器支援進階管理與安全功能，因此 EDS-505A 交換器適用於任何嚴峻工業環境。

附加特色與優點

命令列介面（CLI）快速設定主要網管功能
DHCP Option 82 以不同原則指派 IP 位址
支援 EtherNet/IP 和 Modbus TCP 通訊協定以進行設備管理和監控
相容於 PROFINET 通訊協定以進行透通式數據傳輸
連接埠鎖定功能可依據 MAC 位址封鎖未經授權的存取
IGMP snooping 和 GMRP，用於過濾 multicast 流量

以連接埠為基礎的 VLAN、IEEE 802.1Q VLAN 以及 GVRP，用來簡化網路規劃
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高資料傳送穩定性
Port Trunking 可將頻寬使用率最佳化
RMON 提供主動且有效率的網路監控
SNMPv1/v2c/v3，支援不同層級的網路管理
頻寬管理可預防不穩定的網路狀態出現
發生狀況時可透過電子郵件或是繼電器輸出自動發出告警

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Alarm Contact Channels

2
Relay output with current carrying capacity of 1 A @ 24 VDC
Digital Input Channels

2
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Buttons

Reset button

10/100BaseT(X) Ports (RJ45 connector)

EDS-505A/505A-T: 5
EDS-505A-MM-SC/MM-ST/SS-SC Series: 3

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-505A-MM-SC Series: 2
100BaseFX Ports (multi-mode ST connector)

EDS-505A-MM-ST Series: 2
100BaseFX Ports (single-mode SC connector)

EDS-505A-SS-SC Series: 2
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.1X for authentication
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Filter

802.1Q VLAN
Port-based VLAN
IGMP v1/v2
GVRP
GMRP
Industrial Protocols

EtherNet/IP
Modbus TCP
Management

IPv4/IPv6
SNMPv1/v2c/v3
LLDP
Port Mirror
Back Pressure Flow Control
BOOTP
DDM
DHCP Option 66/67/82
DHCP Server/Client
Flow control
RARP
RMON
SMTP
SNMP Inform
Syslog
Telnet
TFTP
MIB

MIB-II
Bridge MIB
Ethernet-like MIB
P-BRIDGE MIB
Q-BRIDGE MIB
RMON MIB Groups 1, 2, 3, 9
RSTP MIB
Redundancy Protocols

STP
MSTP
RSTP
LACP
Link Aggregation
Turbo Chain
Turbo Ring v1/v2
Security

HTTPS/SSL
RADIUS
TACACS+
Port Lock
SSH
Broadcast storm protection
Time Management

NTP Server/Client
SNTP

IGMP Groups

256
MAC Table Size

8 K
Max. No. of VLANs

64
Packet Buffer Size

1 Mbits
Priority Queues

4
VLAN ID Range

VID 1 to 4094

LED Indicators

PWR1, PWR2, FAULT, 10/100M (TP port), 100M (fiber port), MSTR/HEAD, CPLR/TAIL

Console Port

RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

Ethernet Interface

Turbo Ring, Master, Coupler, Reserve

Connection

2 removable 6-contact terminal block(s)
Input Voltage

12/24/48 VDC
Redundant dual inputs
Operating Voltage

9.6 to 60 VDC
Input Current

EDS-505A/EDS-505A-T: 0.21 A @ 24 VDC
EDS-505A-MM-SC/MM-ST/SS-SC Series: 0.29 A @ 24 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

Housing

Metal
IP Rating

IP30
Dimensions

80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)
Weight

1040 g (2.3 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 62368-1
UL 60950-1
UL 508
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Hazardous Locations

ATEX
Class I Division 2
Vibration

IEC 60068-2-6
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-31
Maritime

DNV

Time

EDS-505A models: 1,157,396 hrs
EDS-505A-MM/SS models: 1,090,077 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Software Package for MXview One Series (Linux version) 508.2 MB	軟體套件	09950ADEFA48D8CD14F5ECAC837CACC5B7359EBB9A9D1F5A7C87FD68380B3A905F95870B041090F246C7860E6BCB5B343AA5EAED54ADE2DA5F78FBE37DD9324C SHA-512	v1.5.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年1月22日 2025年1月22日版本說明
Software Package for MXview One Series (Windows version) 284.5 MB	軟體套件	1111B9086D22AA9BE324BDD372362AA1B62430D6BB34A9258FC54659FB0F62869CCB087629868A431F7122E63ABD37089EF2CD93EF0685CC636484ADFBCA1AF7 SHA-512	v1.5.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年1月22日 2025年1月22日版本說明
Firmware for EDS-505A Series 2.5 MB	韌體	F9E49B17FF48C9926DF2164E1C38FBC0BE97CB432D33DC2A8FBFDC33639832589FE6D6FCEEEAF7E78C30B61A33B0B90B8C84ADE83CAB6BF733F090D7C84B0B7D SHA-512	v3.11		2024年2月3日 2024年2月3日版本說明
Modbus File for Moxa Managed Ethernet Switches 2.3 KB	軟體套件	00DF9CB4D4A6CFF960251C6AE9D94DC61620E0B4920CF5A85B7DFC1C863827397BBC0E72B597187AA1B6EC9A916B9FCBB3F686E0E21EE7EB1879BCC849CCCAC7 SHA-512	v1.0		2023年8月31日 2023年8月31日版本說明
SNMP MIB file for EDS-505A Series 145.8 KB	軟體套件	E6DCB97181BB793C96AD8D87FE49A4A7EACFC64F1923CB6BC349936B16B1186CFF2F7BD45139E898FD2940AD760656E919ECCB2D45299CE2CCA38EF7003BF5D7 SHA-512	v3.8		2023年8月31日 2023年8月31日版本說明
EDS file for EDS-505A Series 29.3 KB	軟體套件	6FAE6D8AA04788F0CCC9F4A0AEE025EBCF66C09EC24139B2F84CC2A9F2F61A802424F5F8F6B13C1BDA77F49D9AF46DE08B83D4A93784F2B6914519F7E4B1B5CE SHA-512	v1.4		2023年8月31日 2023年8月31日版本說明
EtherNet/IP FactoryTalk View 34.8 MB	軟體套件	A71508FC5DDF3992CE945AF7BCD282EFB7E04B8D0DCABD51AF2C6B03B3BF1FC9BD1DC71E636802A6AB10520F0D4C61F5C1B9F91ADC17FB0B4F60C544502BB44F SHA-512	v1.5		2018年1月18日 2018年1月18日版本說明
EtherNet/IP AOI (5P) for EDS-505A Series 82.9 KB	軟體套件	118E3D28FE40C70213C6E4B462E4290B9EB70C1B9A4EA225D236718A5C2826F3A57BA24B93F8A7B4763CE825AF7A144612912D412F2F28C19096DB7CAC55679D SHA-512	v1.2.0		2018年1月18日 2018年1月18日版本說明
Firmware for EDS-505A Series 1.8 MB	韌體	22F169FDB78DD5221EF5037D9F4EDA5FE4AFC3FFDC4FFAF2AA56988D8339AC503D82A31085123A8443A92748FA232D3354D046BFE8D387661180267D858DF833 SHA-512	v3.8		2017年4月4日 2017年4月4日版本說明
Moxa Ethernet Switch and Video Server Configurator 1.6 MB	工具程式	0B98E111BF05C9CD7AFAF0B18477038BBCFA96FC151720DB700F924ACA88F8463C5858E09F114AB1AAD7F0537BBDEB3E85B64980941FA9897F6102F48EA251D7 SHA-512	v5.3	Windows Windows XP	2012年4月9日 2012年4月9日版本說明
Firmware for EDS-505A Series 1.4 MB	韌體	D2BE254F2FB4AD8829F6BF49F4F956D44F30274A80C862AD3C4018DFF0734A5765C9AB2A9E2653E4BA7E6641CA67AAFCCC7A5FDC91513969DE1C30185B5E0660 SHA-512	v2.6		2009年12月20日 2009年12月20日版本說明

支援文件

名稱	類型	語言	版本	發布日期
Industrial Protocol Users Guide 13.4 MB	使用者手冊	英文	v6.6	2025年3月11日 2025年3月11日
FOSS Statement for EDS, EOM, IKS, ICS, SDS Series products 334.0 KB	聲明書	英文	v1.0	2024年7月31日 2024年7月31日
Declaration of Conformity for EDS-505A/508A Series 323.0 KB	聲明書	英文	v1.0	2024年3月19日 2024年3月19日
EDS-505A 系列產品資料表 4.0 MB	產品資料表	中文	v1.6	2024年2月28日 2024年2月28日
Moxa Managed Ethernet Switch Manual for EDS Series 7.8 MB	使用者手冊	英文	v9.9	2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual 6.4 MB	使用者手冊	英文	v9.8	2022年11月25日 2022年11月25日
Industrial Protocol Users Guide 11.9 MB	使用者手冊	英文	v6.3	2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual 6.4 MB	使用者手冊	英文	v9.7	2022年6月29日 2022年6月29日
QIG for EDS-505A/EDS-508A Series 2.5 MB	QIG	英文	v11.2	2022年6月28日 2022年6月28日
Tech Note: Dual Homing for Turbo Ring V2 70.4 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2 59.6 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring 60.4 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2 64.3 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Chain 59.1 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Ring 59.2 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2 54.9 KB	技術說明	英文	v1.0	2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技術說明	英文	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-505A-MM-SC 295.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-505A 265.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	使用者手冊	英文	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	使用者手冊	英文	v5.0	2014年8月13日 2014年8月13日

工業網路基礎設施產品型錄

可供選擇的機型 (8)

顯示圖片

	比較 EDS-505A-SS-SC-T	比較 EDS-505A-MM-ST-T	比較 EDS-505A-MM-SC-T	比較 EDS-505A-MM-SC
10/100BaseT(X) Ports RJ45 Connector	3	3	3	3

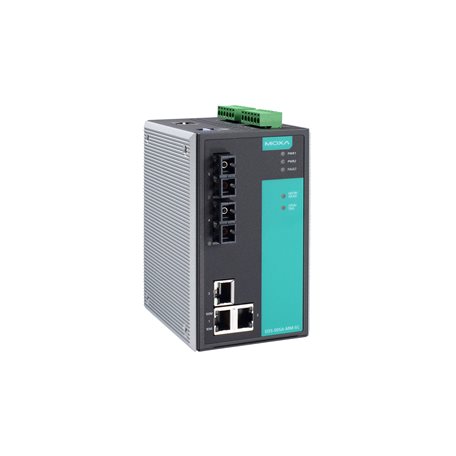

100BaseFX Ports Multi-Mode, SC Connector	–	–	2	2

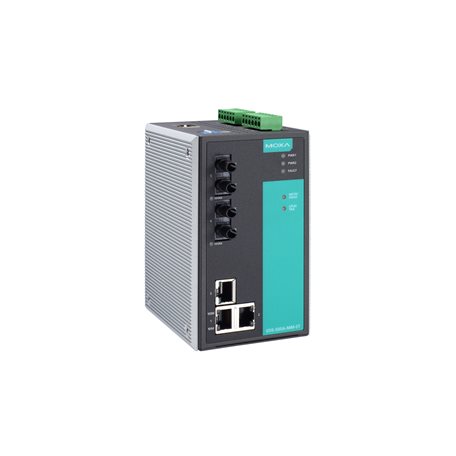

100BaseFX Ports Multi-Mode, ST Connector	–	2	–	–
100BaseFX Ports Single-Mode, SC Connector	2	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-10 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

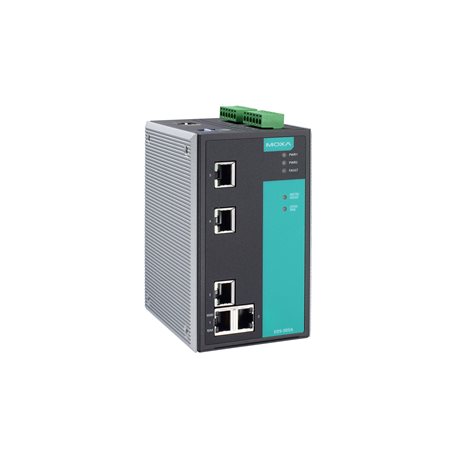

	比較 EDS-505A-SS-SC	比較 EDS-505A	比較 EDS-505A-MM-ST	比較 EDS-505A-T
10/100BaseT(X) Ports RJ45 Connector	3	5	3	5
100BaseFX Ports Multi-Mode, SC Connector	–	–	–	–
100BaseFX Ports Multi-Mode, ST Connector	–	–	2	–
100BaseFX Ports Single-Mode, SC Connector	2	–	–	–
Operating Temp.	-10 to 60°C	-10 to 60°C	-10 to 60°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細
