EDS-P510 系列

7+3G 埠 Gigabit PoE 網管型乙太網路交換器含 4 個 IEEE 802.3af PoE 連接埠

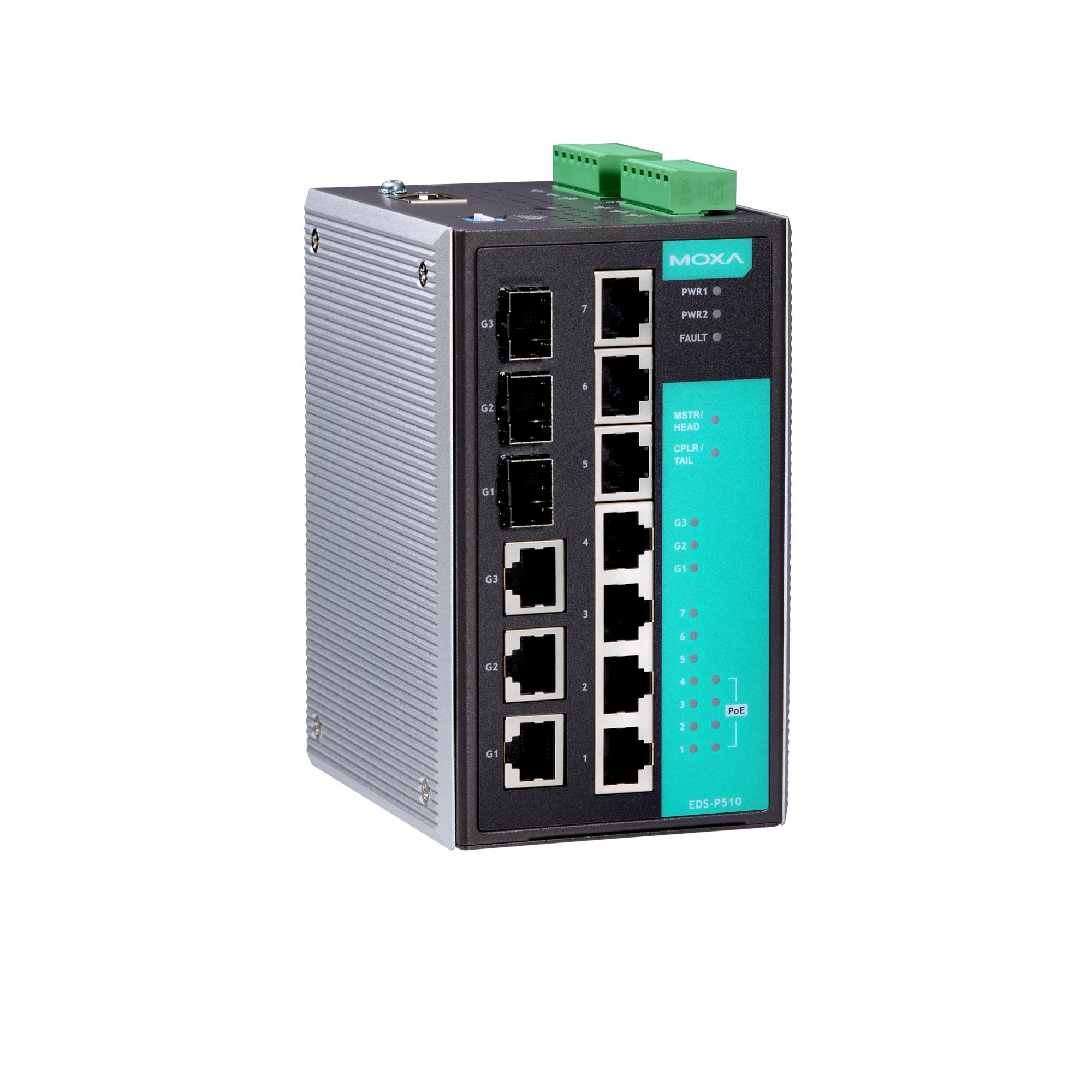

moxa-eds-p510-series-image-(1).jpg | Moxa

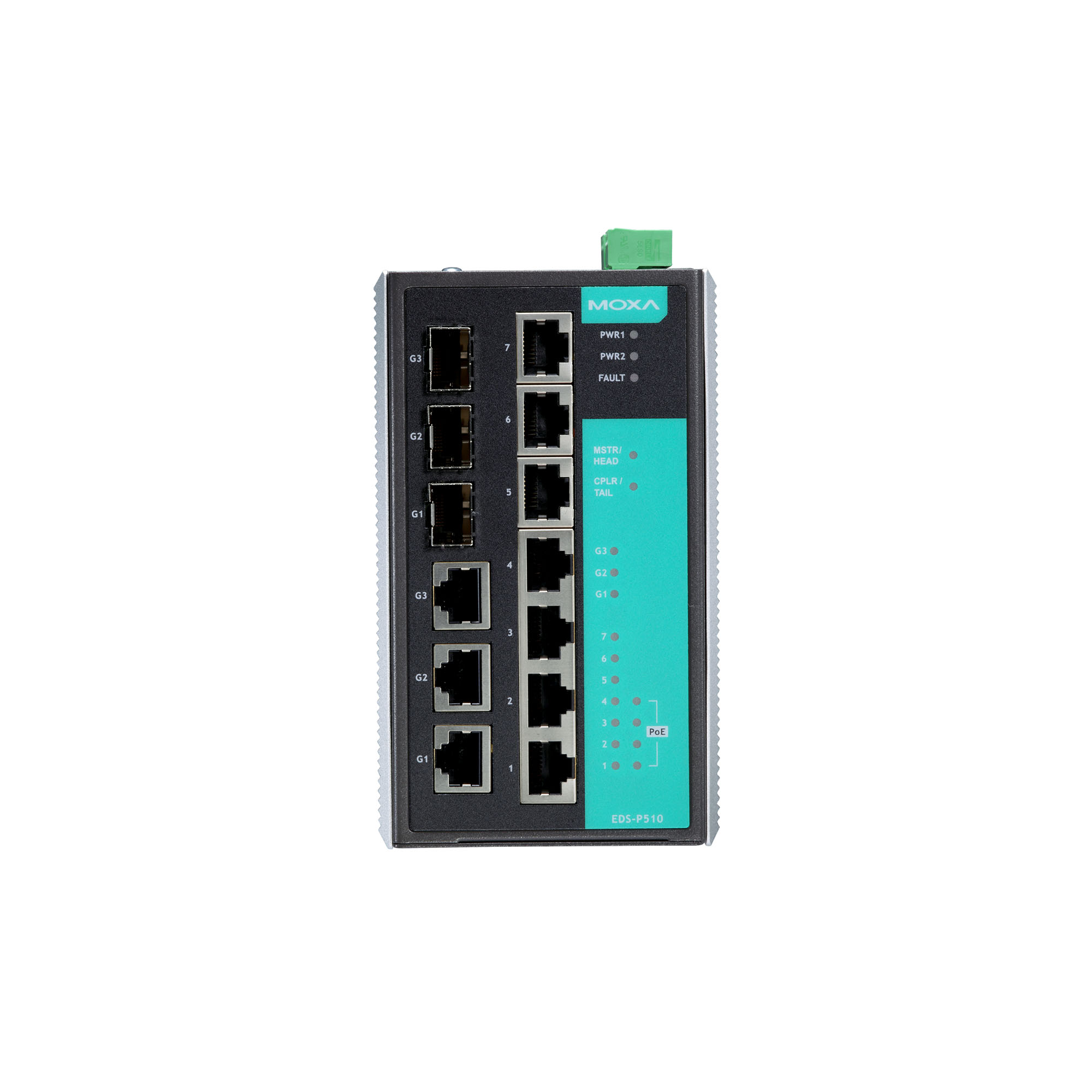

moxa-eds-p510-series-image-1-(1).jpg | Moxa

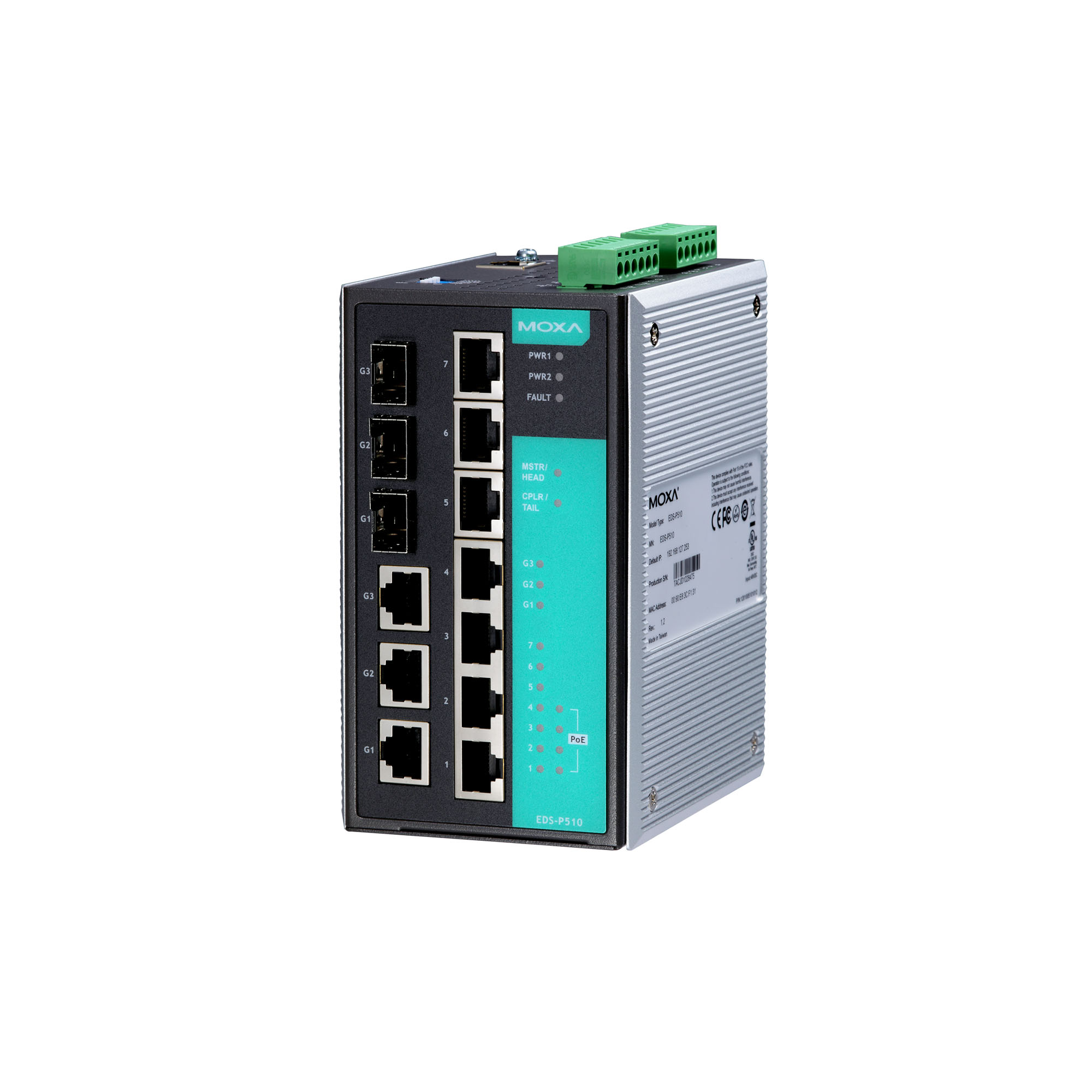

moxa-eds-p510-series-image-2-(1).jpg | Moxa

特色與優點

  • 4 個符合 IEEE 802.3af 標準的 PoE 和乙太網路複合連接埠
  • 每個 PoE 連接埠在 48 VDC 時可提供最高 15.4 瓦電力
  • 智慧耗電量偵測、PD 故障檢查以及 PoE 排程功能
  • 3 個複合(10/100/1000BaseT(X) 或 100/1000BaseSFP 插槽)Gigabit 連接埠;2 個用於備援環網的連接埠以及 1 個用於 uplink 的連接埠
  • 支援 Turbo Ring 和 Turbo Chain(復原時間 <20 毫秒 @ 250 台交換器),以及透過 RSTP/STP 和 MSTP 協議支援網路備援
  • 支援 MXstudio,輕鬆實現可視化的工業網路管理
  • V-ON™ 可確保毫秒等級的 Multicast 資料和視訊網路復原

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-P510 系列 Gigabit 網管型備援乙太網路交換器有 4 個 10/100BaseT(X) 802.3af (PoE) 相容的乙太網路連接埠以及 3 個複合 Gigabit 乙太網路連接埠。EDS-P510 交換器每 PoE 連接埠可提供高達 15.4 瓦電力,並且在不易取得交流電源或當地供應成本過高時,提供 PoE 電力至連接裝置(例如監控攝影機、無線存取點以及 IP 電話)。EDS-P510 交換器用途極為廣泛,其 SFP 光纖連接埠可將資料從裝置傳輸至控制中心(最遠可達 80 公里),並且具有高度 EMI 抗擾性。乙太網路交換器支援先進的管理與安全功能。 EDS-P510 系列是專門為安全自動化應用(例如 IP 監控和進入系統閘門)所設計,此類應用能夠藉由可擴充的骨幹結構與 PoE 獲益。



附加特色與優點

  • 進階 PoE 管理功能(PoE 連接埠設定、PD 故障檢查以及 PoE 排程)

  • 命令列介面 (CLI) 快速設定主要網管功能

  • DHCP Option 82 依據不同的政策配置 IP 位置

  • 支援 EtherNet/IP 和 Modbus TCP 通訊協定以進行裝置管理與監控

  • 支援 Turbo Ring 和 Turbo Chain(復原時間 <20 毫秒 @ 250 台交換器),以及透過 RSTP/STP 和 MSTP 協議支援網路備援

  • IGMP 和 GMRP,用於篩選 multicast 流量

  • 以連接埠為基礎的 VLAN、IEEE 802.1Q VLAN 以及 GVRP,用來簡化網路規劃

  • QoS (IEEE 802.1p/1Q) 和 TOS/DiffServ 以提高確定性

  • Port Trunking 可將頻寬使用率最佳化

  • 支援 TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH,強化網路安全

  • 鎖定連接埠功能可根據 MAC 位址封鎖未經授權的存取

  • SNMPv1/v2c/v3,適用不同層級的網路管理

  • RMON 提供有效率的網路監視與主動式功能

  • 頻寬管理可預防無法預測的網路狀態

  • Port mirroring 可用於除錯

  • 發生例外狀況時透過電子郵件和繼電器輸出自動發出警告



  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    3
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 10/100BaseT(X) Ports (RJ45 connector)

    3
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    4
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3af for PoE

  • Filter

    GMRP, GVRP, IGMP v1/v2, Port-based VLAN

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    LACP, Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Security

    TACACS+, HTTPS/SSL, Port Lock, RADIUS, SSH

  • Time Management

    NTP Server/Client, SNTP

  • Alarm Contact Channels

    2, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    2

  • Digital Inputs

    -30 to +3 V for state 0
    +13 to +30 V for state 1
    Max. input current: 8 mA

  • IGMP Groups

    1024

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 6-contact terminal block(s)

  • Input Current

    1.5 A @ 48 VDC

  • Input Voltage

    48 VDC, Redundant dual inputs

  • Operating Voltage

    44 to 57 VDC

  • Overload Current Protection

    Supported

  • Power Budget

    Max. 15.4 W for each PoE port
    Max. 61.6 W for total PD consumption

  • Power Consumption (Max.)

    Max. 14.24 W full loading without PDs’ consumption

  • Reverse Polarity Protection

    Supported

  • Dimensions

    80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)

  • Housing

    Metal

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • IP Rating

    IP30

  • Weight

    1,170 g (2.58 lb)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    EDS-P510: 0 to 60°C (32 to 140°F)
    EDS-P510-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Safety

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Maritime

    ABS, DNV-GL, LR, NK

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    205,384 hrs

  • Standards

    Telcordia (Bellcore), GB
