PM-7200 模組系列

Gigabit 和快速乙太網路模組，適用於 PT 系列機架式乙太網路交換器

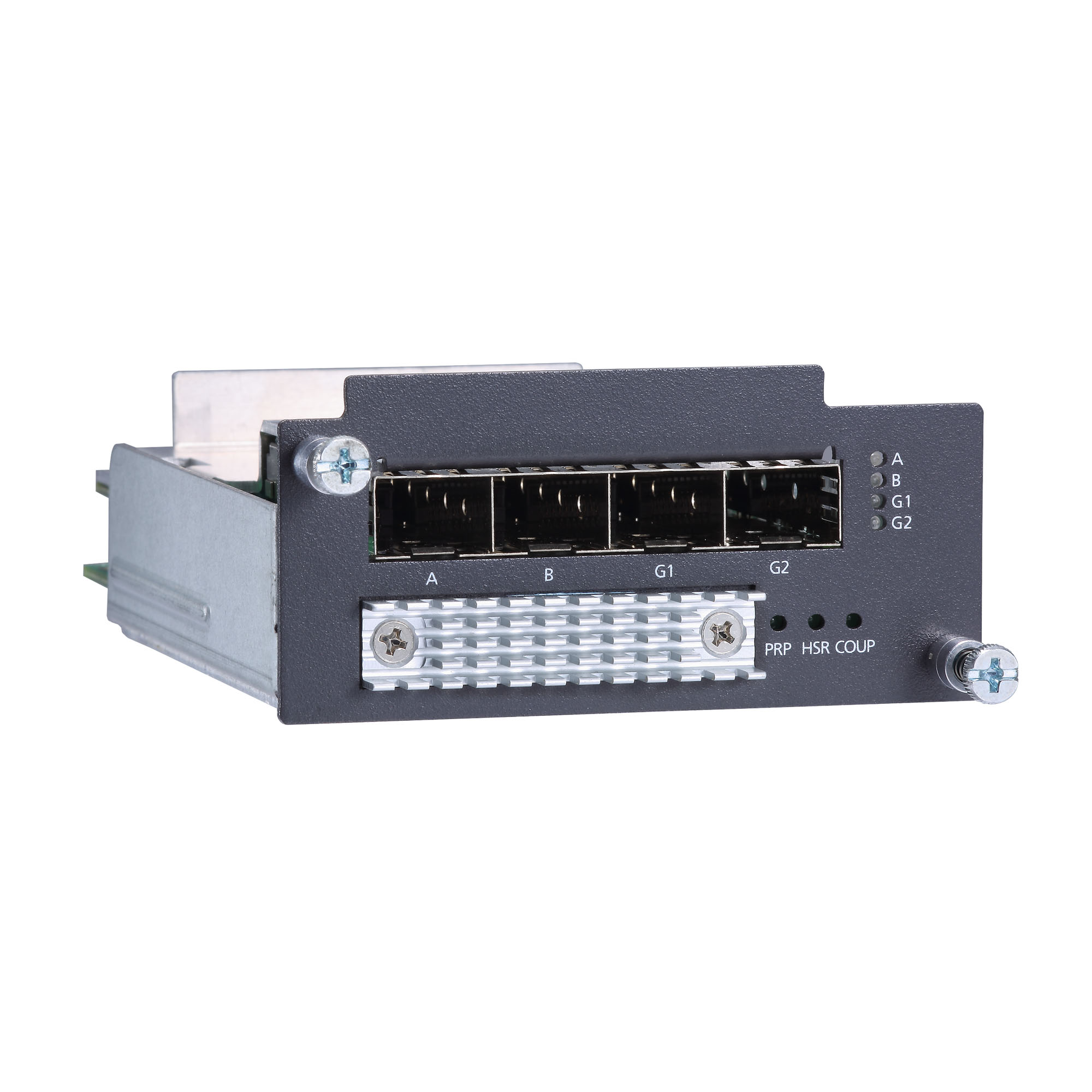

moxa-pm-7200-module-series-image-1-(1).jpg | Moxa

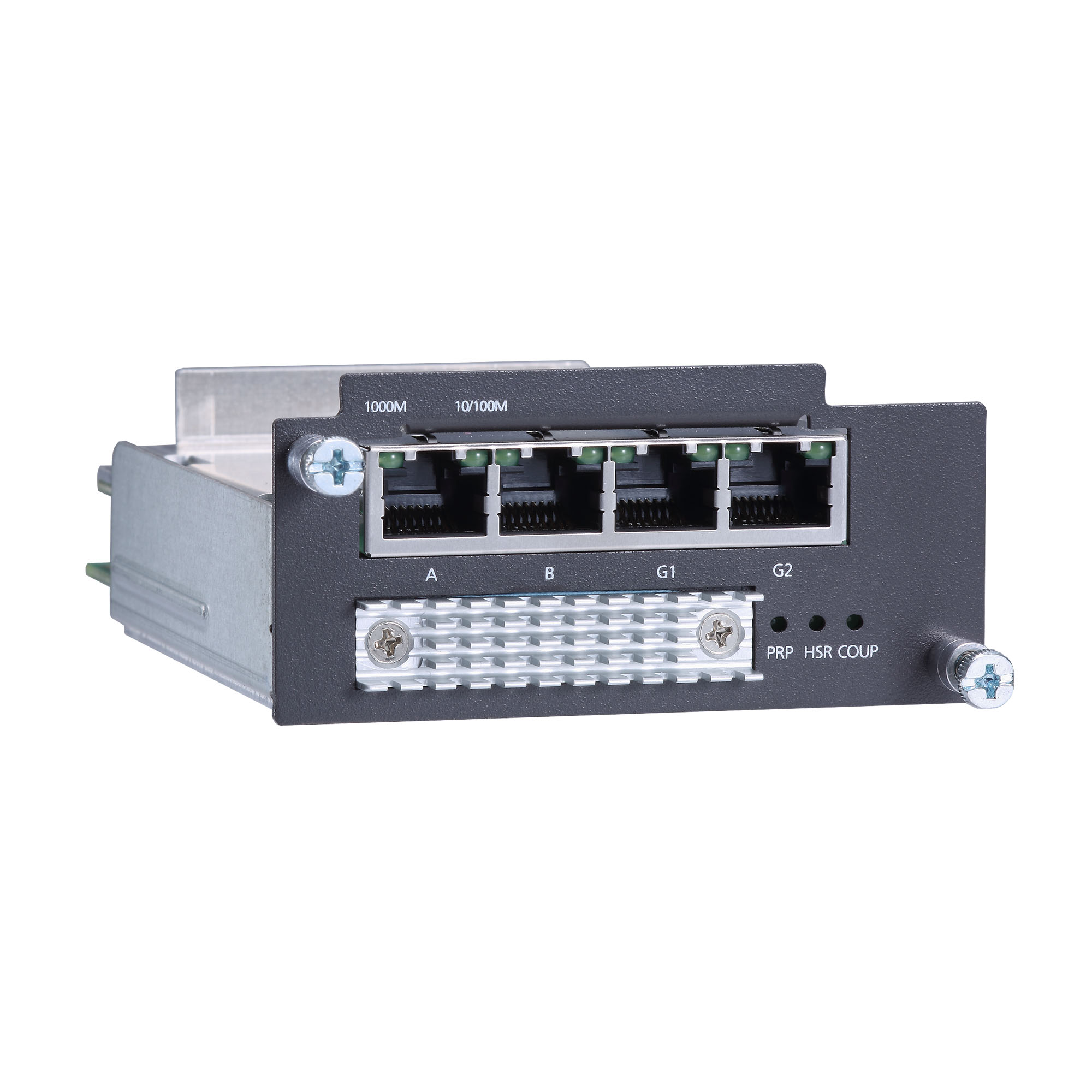

moxa-pm-7200-module-series-image-2-(1).jpg | Moxa

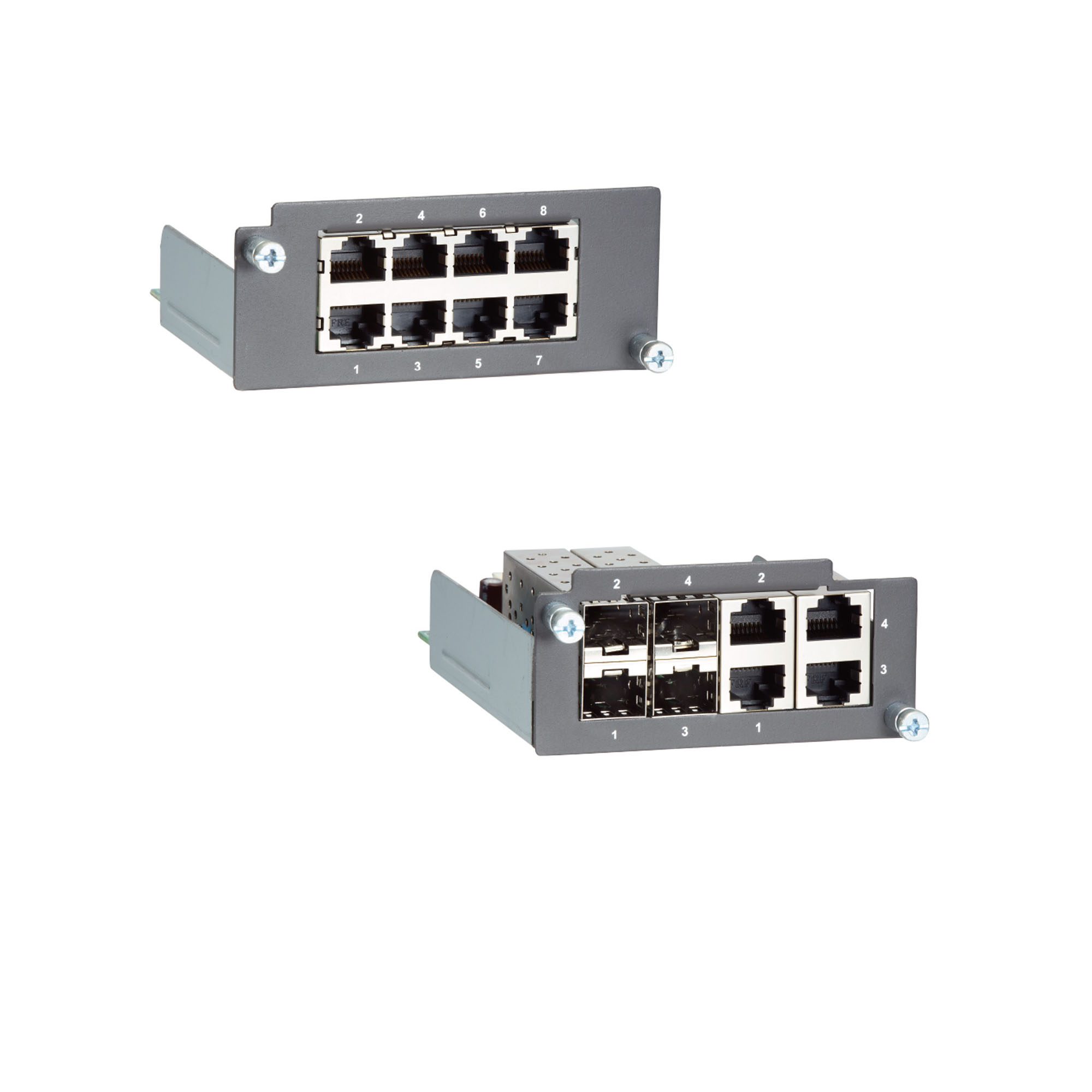

moxa-pm-7200-module-series-image-3-(1).jpg | Moxa

特色與優點

-40°C 至 85°C 寬操作溫度
符合 IEC 61850-3 及 IEEE 1613 規範

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

PM-7200 模組系列包括適用於 PT 系列機架式乙太網路交換器的 Gigabit 和快速乙太網路模組。IEEE 1588 介面模組提供硬體型 PTP 功能，可精準的與網路時間同步。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Time Management

PTP models: IEEE 1588 PTP v1/v2 (hardware-based)
Redundancy Protocols

PM-7200-PHR-PTP Series: HSR, PRP

Combo Ports (10/100/1000BaseT(X) or 1000BaseSFP)

PM-7200-2GTXSFP: 2
PM-7200-4GTXSFP: 4
10/100/1000BaseT(X) Ports PRP/HSR Ports

PM-7200-4GTX-PHR-PTP: 2
100/1000BaseSFP PRP/HSR Ports

PM-7200-4GSFP-PHR-PTP: 2
10/100/1000BaseT(X) Ports (RJ45 connector)

PM-7200-4GTX-PHR-PTP: 2
100/1000BaseSFP Ports

PM-7200-4GSFP-PHR-PTP: 2
10/100BaseT(X) Ports (RJ45 connector)

PM-7200-2TX Series: 2
PM-7200-4TX Series: 4
PM-7200-8TX: 8
10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

PM-7200-4M12: 4
100BaseSFP Slots

PM-7200-8SFP: 8
100BaseFX Ports (multi-mode SC connector)

PM-7200-1MSC: 1
PM-7200-2MSC Series: 2
PM-7200-4MS Series: 4
PM-7200-6MSC: 6
100BaseFX Ports (multi-mode ST connector)

PM-7200-1MST: 1
PM-7200-2MST Series: 2
PM-7200-4MST Series: 4
PM-7200-6MST: 6
100BaseFX Ports (single-mode SC connector)

PM-7200-2SSC Series: 2
PM-7200-4SSC2TX: 4
PM-7200-6SSC: 6
100BaseFX Ports, Multi-Mode MTRJ Connector

PM-7200-8MTRJ: 8
PPS Output, BNC Connector

PM-7200-1BNC2MST-PTP: 1
Optical Fiber

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

支援文件

名稱	類型	語言	版本	發布日期
PM-7200 模組系列產品資料表 2.0 MB	產品資料表	中文	v1.2	2020年7月2日 2020年7月2日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技術說明	英文	v1.0	2019年2月12日 2019年2月12日
2D CAD for PM-7200-1BNC2MSC 266.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-PTP 334.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MSC-PTP 312.4 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4TX-PTP 273.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7200-8SFP 2.4 MB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GTXSFP 2.4 MB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-1BNC2MST 324.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-6SSC 2.4 MB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-2GTXSFP 71.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-1MSC 61.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-1LSC6TX 84.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-1MST 61.4 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MST4TX 83.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MSC4TX-2SSC4TX 81.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MSC 66.4 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MST 66.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-6MST 88.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST2TX 88.7 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MSC2TX-4SSC2TX 89.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-6MSC 89.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GTX-PHR 517.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4TX-PTP PCBA 695.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-8TX 68.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GSFP-PHR 471.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-8MTRJ PCBA 269.9 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-FL PCBA 266.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4FIBER-PTP PCBA 574.7 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-FL TOP 211.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MTRJ TOP 140.0 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-1BNC2MST PCBA 492.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PM-7200-8MTRJ TOP 143.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	使用者手冊	英文	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	使用者手冊	英文	v5.0	2014年8月13日 2014年8月13日

可供選擇的機型 (26)

顯示圖片

	比較 PM-7200-1BNC2MST-PTP	比較 PM-7200-1MSC	比較 PM-7200-1MST	比較 PM-7200-2GTXSFP
1000 Mbps	–	–	–	2 x combo port, 10/100/1000BaseT(X) or 1000BaseSFP
100 Mbps	2 x 100BaseFX, multi-mode, ST connector	1 x 100BaseFX, multi-mode, SC connector	1 x 100BaseFX, multi-mode, ST connector	–
PPS Output	1 x BNC connector	–	–	–
Hardware-Based IEEE 1588 PTP V2	–	–	–	–
PRP/HSR	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PM-7200-2MSC	比較 PM-7200-2MSC4TX	比較 PM-7200-2MST	比較 PM-7200-2MST4TX
1000 Mbps	–	–	–	–
100 Mbps	2 x 100BaseFX, multi-mode, SC connector	4 x 10/100BaseT(X) 2 x 100BaseFX, multi-mode, SC connector	2 x 100BaseFX, multi-mode, ST connector	4 x 10/100BaseT(X) 2 x 100BaseFX, multi-mode, ST connector
PPS Output	–	–	–	–
Hardware-Based IEEE 1588 PTP V2	–	–	–	–
PRP/HSR	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PM-7200-2SSC	比較 PM-7200-2SSC4TX	比較 PM-7200-4GSFP-PHR-PTP	比較 PM-7200-4GTX-PHR-PTP
1000 Mbps	–	–	2 x 100/1000BaseSFP	2 x 10/100/1000BaseT(X)
100 Mbps	2 x 100BaseFX, single-mode, SC connector	4 x 10/100BaseT(X) 2 x 100BaseFX, single-mode, SC connector	–	–
PPS Output	–	–	–	–
Hardware-Based IEEE 1588 PTP V2	–	–	✓	✓
PRP/HSR	–	–	2 x 100/1000BaseSFP PRP/HSR ports	2 x 10/100/1000BaseT(X) PRP/HSR ports
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PM-7200-4GTXSFP	比較 PM-7200-4M12	比較 PM-7200-4MSC2TX	比較 PM-7200-4MSC-PTP
1000 Mbps	4 x combo port, 10/100/1000BaseT(X) or 1000BaseSFP	–	–	–
100 Mbps	–	4 x 10/100BaseT(X), M12 connectors	2 x 10/100BaseT(X) 4 x 100BaseFX, multi-mode, SC connector	4 x 100BaseFX, multi-mode, SC connector
PPS Output	–	–	–	–
Hardware-Based IEEE 1588 PTP V2	–	–	–	✓
PRP/HSR	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PM-7200-4MST2TX	比較 PM-7200-4MST-PTP	比較 PM-7200-4SSC2TX	比較 PM-7200-4TX-PTP
1000 Mbps	–	–	–	–
100 Mbps	2 x 10/100BaseT(X) 4 x 100BaseFX, multi-mode, ST connector	4 x 100BaseFX, multi-mode, ST connector	2 x 10/100BaseT(X) 4 x 100BaseFX, single-mode, SC connector	4 x 10/100BaseT(X)
PPS Output	–	–	–	–
Hardware-Based IEEE 1588 PTP V2	–	✓	–	✓
PRP/HSR	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PM-7200-6MSC	比較 PM-7200-6MST	比較 PM-7200-6SSC	比較 PM-7200-8MTRJ
1000 Mbps	–	–	–	–
100 Mbps	6 x 100BaseFX, multi-mode, SC connector	6 x 100BaseFX, multi-mode, ST connector	6 x 100BaseFX, single-mode, SC connector	8 x 100BaseFX, multi-mode, MTRJ connector
PPS Output	–	–	–	–
Hardware-Based IEEE 1588 PTP V2	–	–	–	–
PRP/HSR	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PM-7200-8SFP	比較 PM-7200-8TX
1000 Mbps	–	–
100 Mbps	8 x 100BaseFX	8 x 10/100BaseT(X)
PPS Output	–	–
Hardware-Based IEEE 1588 PTP V2	–	–
PRP/HSR	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細
