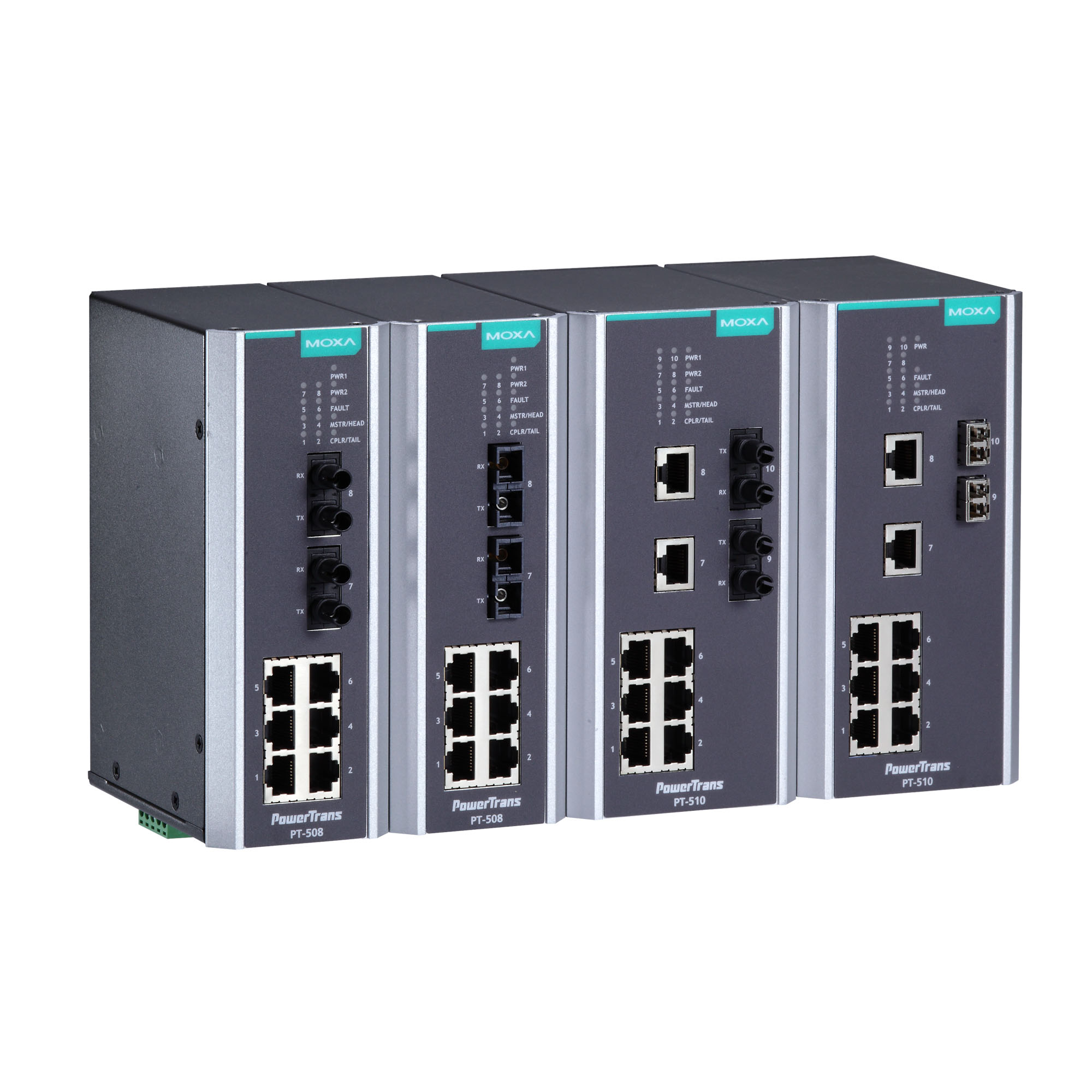

PT-510 系列

IEC 61850-3 10 埠 Layer 2 鋁軌式網管型乙太網路交換器

moxa-pt-510-series-image-1-(1).jpg | Moxa

特色與優點

符合 IEC 61850-3 及 IEEE 1613 規範
Turbo Ring 與 Turbo Chain（對於 250 台交換器，斷線復連時間小於 20 毫秒），以及 STP/RSTP/MSTP 網路冗餘
透過網頁瀏覽器、CLI、Telnet／序列主控台、Windows 工具程式和 ABC-01 輕鬆管理網路
24 VDC 或 48 VDC 雙備援電源輸入（具隔離保護）
寬廣的 110/220 VDC/VAC 電源供應器範圍
支援 Modbus TCP、LLDP、SNMP 、QoS、IGMP、VLAN、IEEE 802.1X、HTTPS、SNMPv3 及 SSH
-40 至 85°C 操作溫度範圍

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

PowerTrans PT-510 系列專為滿足變電站自動化系統（IEC 61850-3、IEEE 1613）的需求而設計。PT-510 的光纖快速乙太網路骨幹、備援環網、雙備援電源輸入（24 VDC 或 48 VDC），以及具備隔離保護的電源輸入（24 VDC、48 VDC 或 110/220 VDC/VAC）可提高通訊可靠性，節省線材/佈線成本。此外，PT-510 交換器的 DIN Rail 鋁軌式及及壁掛設計可輕鬆進行網路規劃，可讓您為配電應用安裝最多 10 個快速乙太網路連接埠，提供更大的彈性。

附加特色與優點

命令列介面 (CLI) 快速設定主要網管功能
VLAN Unaware：支援由特定 IED 接收的優先順序標記框架
支援 EtherNet/IP 和 Modbus TCP 工業級乙太網路通訊協定
可透過網頁瀏覽器、Telnet／序列主控台、CLI、Windows 工具程式，以及 ABC-01 自動備份設定程式進行設定
DHCP Option 82 適用於以不同原則指派 IP 位址
IGMP snnopping 和 GMRP，用於篩選來自工業級乙太網路協定的多播流量

IEEE 802.3ad、LACP 提供最佳頻寬使用率
頻寬管理可防止無法預測的網路狀態
多埠監控可用於線上除錯
發生例外狀況時透過電子郵件和繼電器輸出自動發出警告
RMON 提供主動且有效率的網路監控
自動恢復連線設備的 IP 位址
線路交換快速恢復

網路安全功能

具有多層安全性的使用者密碼可防止未經授權的設定
採用 SSH/HTTPS 進行密碼和資料加密
透過 802.1X 連接埠型網路存取控制來鎖定交換器連接埠，只有授權的用戶端才能存取連接埠
RADIUS/TACACS+ 允許您從中控位置管理密碼

802.1Q VLAN 可讓您以邏輯方式分割在所選交換器連接埠之間傳輸的流量
安全交換器連接埠，僅讓特定裝置及／或 MAC 位址存取連接埠
停用一或多個連接埠以封鎖網路流量
SNMPv3 提供加密驗證及存取安全性

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

10/100BaseT(X) Ports (RJ45 connector)

PT-510-4M Series: 6
PT-510-3S Series: 7
PT-510-MM/SS Series: 8
100BaseFX Ports (multi-mode SC connector)

PT-510-SC Series: 2
100BaseFX Ports (multi-mode ST connector)

PT-510-MM Series: 2
PT-510-4M Series: 4
100BaseFX Ports (single-mode SC connector)

PT-510-SS Series: 2
PT-510-3S Series: 3
100BaseFX Ports (multi-mode LC connector)

PT-510-MM Series: 2
100BaseFX Ports (single-mode LC connector)

PT-510-SS Series: 2

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control

Filter

802.1Q, GMRP, GVRP, IGMP v1/v2c, Port-based VLAN, VLAN unaware
Industrial Protocols

EtherNet/IP, Modbus TCP
Management

Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
MIB

Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols

MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
Security

HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH
Time Management

NTP Server/Client, SNTP

IGMP Groups

256
MAC Table Size

8 K
Max. No. of VLANs

64
Packet Buffer Size

1 Mbits
VLAN ID Range

VID 1 to 4094
Priority Queues

4

Console Port

RS-232 (RJ45)

Alarm Contact Channels

Resistive load: 1 A @ 24 VDC

Connection

1 removable 5-contact terminal block(s)
Input Voltage

PT-510-24/48 Series: Redundant power inputs
PT-510-24 Series: 24 VDC (18 to 36 VDC)
PT-510-48 Series: 48 VDC (36 to 72 VDC)
PT-510-HV Series: 110/220 VAC/VDC (88 to 300 VAC, 85 to 264 VDC)
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Input Current

PT-510-24 Series: 0.39 A @ 24 VDC
PT-510-48 Series: 0.18 A @ 48 VDC
PT-510-HV Series: 0.234/0.148 A @ 110/220 VAC, 0.10/0.052 A @ 110/220 VDC

Housing

Aluminum
IP Rating

IP40
Dimensions (without ears)

80 x 160 x 110 mm (3.15 x 6.30 x 4.33 in)
Weight

1210 g (2.69 lb)
Installation

DIN-rail mounting (with optional kit)

Operating Temperature

-40 to 85°C (-40 to 185°F)
Note: Cold start requires minimum of 100 VAC @ -40°C
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMI

EN 55032 Class A, CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
Power Substation

IEC 61850-3, IEEE 1613
Safety

UL 508

Time

372,276 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Software Package for MXview One Series (Linux version) 508.2 MB	軟體套件	09950ADEFA48D8CD14F5ECAC837CACC5B7359EBB9A9D1F5A7C87FD68380B3A905F95870B041090F246C7860E6BCB5B343AA5EAED54ADE2DA5F78FBE37DD9324C SHA-512	v1.5.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年1月22日 2025年1月22日版本說明
Software Package for MXview One Series (Windows version) 284.5 MB	軟體套件	1111B9086D22AA9BE324BDD372362AA1B62430D6BB34A9258FC54659FB0F62869CCB087629868A431F7122E63ABD37089EF2CD93EF0685CC636484ADFBCA1AF7 SHA-512	v1.5.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年1月22日 2025年1月22日版本說明
Firmware for PT-510 Series 1.9 MB	韌體	E97BD1FA5B602B85150744678474329DBA471B65F7EFF5DBE0B6EC6F8BB7D327E9F69B26FD32897793C67CDA9925EFA0B2ECF4AAF18F8C233A57F59DEBBE9761 SHA-512	v3.8		2017年5月24日 2017年5月24日版本說明
SNMP MIB file for PT-510 Series 139.1 KB	軟體套件	160DC9A8AE874F8FA4617C00911BFAC6D9A4EEE959E6631377B3BFDA0303DBA20509351D619874B2E214A13D71237F2380F7925474ECC2E4E383CA4DCEC15E5D SHA-512	v3.8		2017年5月24日 2017年5月24日版本說明
Moxa Ethernet Switch and Video Server Configurator 1.6 MB	工具程式	0B98E111BF05C9CD7AFAF0B18477038BBCFA96FC151720DB700F924ACA88F8463C5858E09F114AB1AAD7F0537BBDEB3E85B64980941FA9897F6102F48EA251D7 SHA-512	v5.3	Windows Windows XP	2012年4月9日 2012年4月9日版本說明

支援文件

名稱	類型	語言	版本	發布日期
FOSS Statement for PT Series 298.6 KB	聲明書	英文	v1.0	2024年7月29日 2024年7月29日
Declaration of Conformity for PT-510 Series 284.4 KB	聲明書	英文	v1.0	2024年4月29日 2024年4月29日
Managed Ethernet Switch User Manual 6.4 MB	使用者手冊	英文	v9.8	2022年11月25日 2022年11月25日
Industrial Protocol Users Guide 11.9 MB	使用者手冊	英文	v6.3	2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual 6.4 MB	使用者手冊	英文	v9.7	2022年6月29日 2022年6月29日
QIG for PT-510 Series 3.7 MB	QIG	英文	v6.1	2021年8月13日 2021年8月13日
PT-510 系列產品資料表 3.4 MB	產品資料表	中文	v1.1	2019年5月16日 2019年5月16日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技術說明	英文	v1.0	2019年2月12日 2019年2月12日
2D CAD for PT-510-2MTRJ TOP 103.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-510-3S-SC TOP 103.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-510-4M-SC TOP 100.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-510-4M-ST TOP 101.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-510-MM-LC TOP 101.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-510-MM-SC TOP 101.7 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-510-MM-ST TOP 99.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	使用者手冊	英文	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	使用者手冊	英文	v5.0	2014年8月13日 2014年8月13日

工業網路基礎設施產品型錄

技術指南

電力變電站指南

可供選擇的機型 (21)

顯示圖片

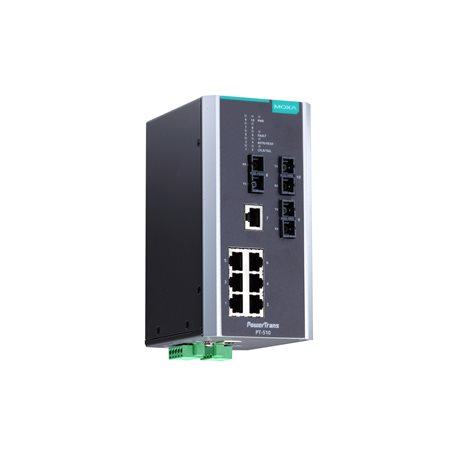

	比較 PT-510-3S-SC-24	比較 PT-510-3S-SC-48	比較 PT-510-3S-SC-HV	比較 PT-510-4M-ST-24
10/100BaseT(X)	7	7	7	6
100BaseFX Single-Mode Ports with SC Connector	3	3	3	–
100BaseFX Multi-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with ST Connector	–	–	–	4
100BaseFX Single-Mode Ports with LC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with LC Connector	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	24 VDC	48 VDC	110/220 VDC/VAC	24 VDC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

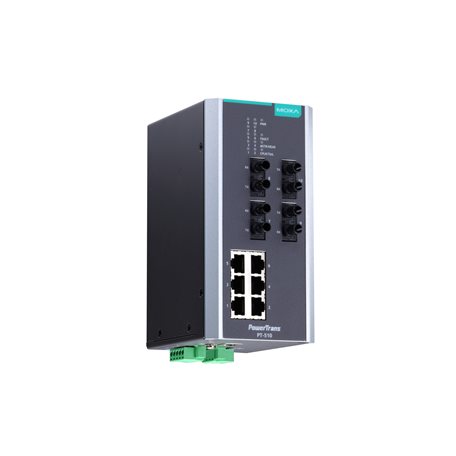

	比較 PT-510-4M-ST-48	比較 PT-510-4M-ST-HV	比較 PT-510-MM-LC-24	比較 PT-510-MM-LC-48
10/100BaseT(X)	6	6	8	8
100BaseFX Single-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with ST Connector	4	4	–	–
100BaseFX Single-Mode Ports with LC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with LC Connector	–	–	2	2
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	48 VDC	110/220 VDC/VAC	24 VDC	48 VDC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

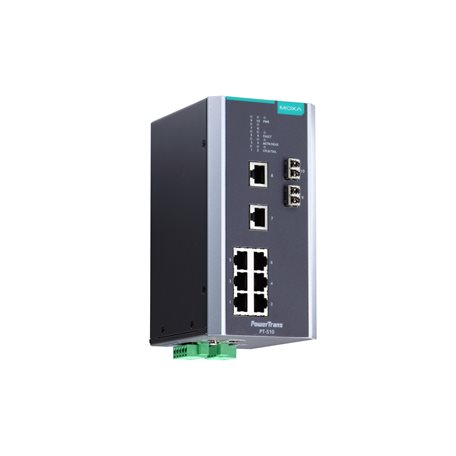

	比較 PT-510-MM-LC-HV	比較 PT-510-MM-SC-24	比較 PT-510-MM-SC-48	比較 PT-510-MM-SC-HV
10/100BaseT(X)	8	8	8	8
100BaseFX Single-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with SC Connector	–	2	2	2
100BaseFX Multi-Mode Ports with ST Connector	–	–	–	–
100BaseFX Single-Mode Ports with LC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with LC Connector	2	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	110/220 VDC/VAC	24 VDC	48 VDC	110/220 VDC/VAC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

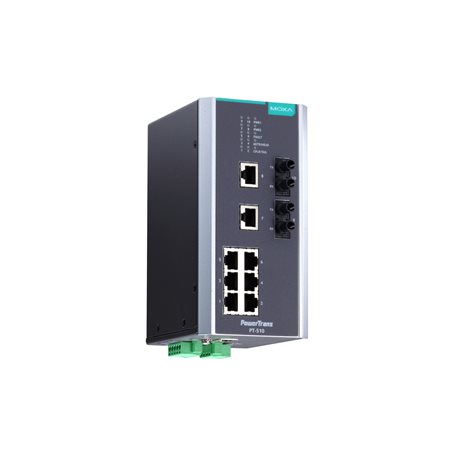

	比較 PT-510-MM-ST-24	比較 PT-510-MM-ST-48	比較 PT-510-MM-ST-HV	比較 PT-510-SS-LC-24
10/100BaseT(X)	8	8	8	8
100BaseFX Single-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with ST Connector	2	2	2	–
100BaseFX Single-Mode Ports with LC Connector	–	–	–	2
100BaseFX Multi-Mode Ports with LC Connector	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	24 VDC	48 VDC	110/220 VDC/VAC	24 VDC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

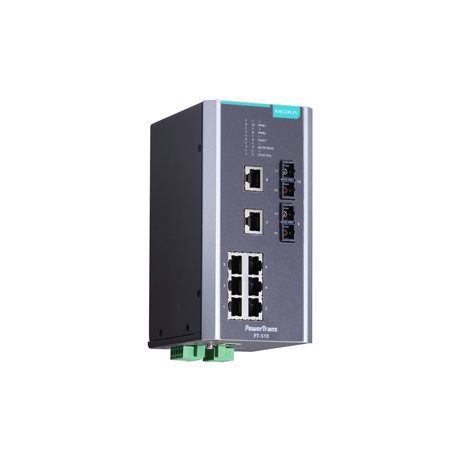

	比較 PT-510-SS-LC-48	比較 PT-510-SS-LC-HV	比較 PT-510-SS-SC-24	比較 PT-510-SS-SC-48
10/100BaseT(X)	8	8	8	8
100BaseFX Single-Mode Ports with SC Connector	–	–	2	2
100BaseFX Multi-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with ST Connector	–	–	–	–
100BaseFX Single-Mode Ports with LC Connector	2	2	–	–
100BaseFX Multi-Mode Ports with LC Connector	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	48 VDC	110/220 VDC/VAC	24 VDC	48 VDC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PT-510-SS-SC-HV
10/100BaseT(X)	8
100BaseFX Single-Mode Ports with SC Connector	2
100BaseFX Multi-Mode Ports with SC Connector	–
100BaseFX Multi-Mode Ports with ST Connector	–
100BaseFX Single-Mode Ports with LC Connector	–
100BaseFX Multi-Mode Ports with LC Connector	–
Operating Temp.	-45 to 85°C
Input Voltage	110/220 VDC/VAC
