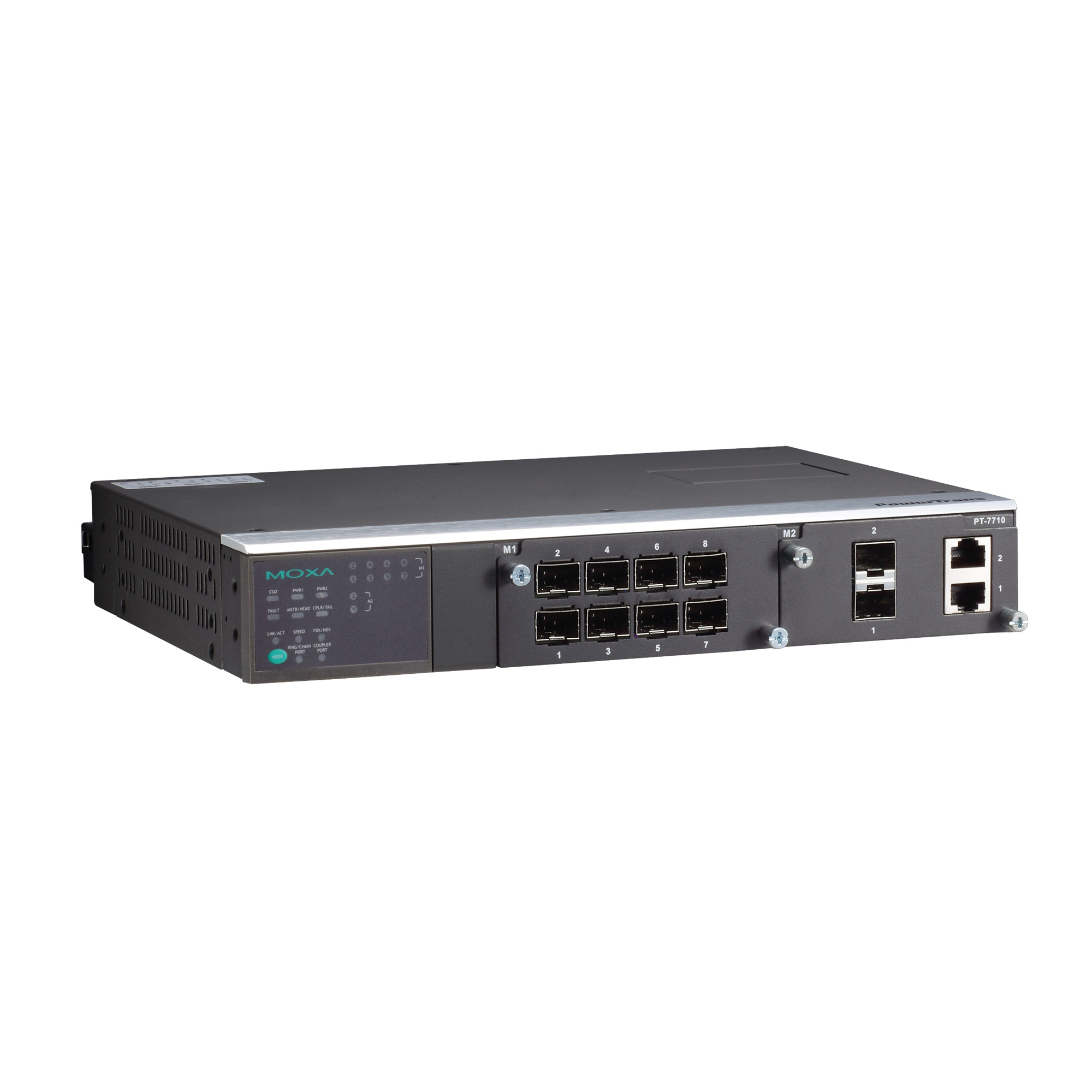

PT-7710 系列

IEC 61850-3 8+2G 連接埠 Layer 2 Gigabit 模組化網管型機架式乙太網路交換器

moxa-pt-7710-series-image-1-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3、IEEE 1613（變電站）和 EN50121-4（鐵路應用）
  • 符合部份 EN 50155 規格
  • VLAN Unaware：支援由特定 IED 接收的優先順序標記訊框
  • 最多 4 個連接埠，配備 M12 連接器
  • 支援 Turbo Ring 和 Turbo Chain（對於 250 台交換器斷線復連時間小於 20 毫秒）1、 1. Gigabit 乙太網路斷線復連時間小於 50 毫秒 RSTP/STP 和 MSTP 網路備援
  • 通用電源供應範圍，12/24/48 VDC 或 110/220 VDC/VAC
  • -40°C 到 85°C 操作溫度範圍

認證

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

PT-7710 專為滿足變電站自動化系統（IEC 61850-3、IEEE 1613）及鐵路應用（EN 50121-4）的需求而設計。PT-7710 的 Gigabit 和快速乙太網路骨幹、網路備援，以及 12/24/48 VDC 備援電源輸入，可提升通訊的可靠性，並降低線材與佈線成本。PT-7710 的模組化設計讓您輕鬆進行網路規劃，並可安裝最多 2 個 Gigabit 連接埠和 8 個快速乙太網路連接埠，或 10 個快速乙太網路連接埠，提供更大彈性。

附加特色與優點

  • 命令列介面（CLI）快速設定主要網管功能

  • VLAN Unaware：支援由特定IED 接收的優先順序標記訊框

  • DHCP Option 82 適用於以不同原則指派 IP 位址

  • 支援 EtherNet/IP 和Modbus TCP 工業級乙太網路通訊協定

  • 自動恢復連線設備的 IP 位址

  • 線路交換快速恢復

  • IGMP Snooping 和 GMRP，用於篩選來自工業級乙太網路協定的廣播封包

  • IEEE 802.3ad、LACP 提供最佳頻寬使用率

  • 頻寬管理可防止無法預測的網路狀態

  • 多埠監控可用於線上除錯

  • 發生例外狀況時透過電子郵件和繼電器輸出自動發出警告

  • RMON 提供主動且有效率的網路監控

  • 可透過網頁瀏覽器、Telnet／序列主控台、CLI、Windows 工具程式，以及 ABC-01 自動備份設定程式進行設定

  • 支援 Turbo Ring 和 Turbo Chain（對於 250 台交換器斷線復連時間小於 20 毫秒）1、 1. Gigabit 乙太網路斷線復連時間小於 50 毫秒 RSTP/STP 和 MSTP 網路備援

網路安全功能

  • 具有多層安全性的使用者密碼可防止未經授權的設定

  • 採用 SSH/HTTPS 進行密碼和資料加密

  • 透過 802.1X 連接埠型網路存取控制來鎖定交換器連接埠，只有授權的用戶端才能存取連接埠

  • RADIUS/TACACS+ 允許您從中控位置管理密碼

  • 802.1Q VLAN 可讓您以邏輯方式分割在所選交換器連接埠之間傳輸的流量

  • 安全交換器連接埠，僅讓特定裝置及／或 MAC 位址存取連接埠

  • 停用一或多個連接埠以封鎖網路流量

  • SNMPv3 提供加密驗證及存取安全性

  • Cabling Direction

    PT-7710-F Series: Front cabling
    PT-7710-D Series: Down cabling

  • Compatible Modules

    Slot 1: PM-7200-8TX, PM-7200-2MSC4TX, PM-7200-2MST4TX, PM-7200-2SSC4TX, PM-7200-4MSC2TX, PM-7200-4MST2TX, PM-7200-4SSC2TX, PM-7200-6MSC, PM-7200-6MST, PM-7200-6SSC, PM-7200-8SFP, PM-7200-4M12, PM-7200-8MTRJ

    Slot 2: PM-7200-2GTXSFP, PM-7200-1MSC, PM-7200-1MST, PM-7200-2MSC, PM-7200-2MST, PM-7200-2SSC

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Filter

    802.1Q, GMRP, GVRP, IGMP v1/v2c, Port-based VLAN, VLAN unaware

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Power Substation

    IEC 61850 QoS

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Security

    Broadcast storm protection, HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH

  • Time Management

    NTP Server/Client, SNTP

  • IGMP Groups

    256

  • Max. No. of VLANs

    64

  • VLAN ID Range

    VID 1 to 4094

  • Priority Queues

    4

  • Console Port

    RS-232 (RJ45)

  • Alarm Contact Channels

    Resistive load: 3 A @ 30 VDC, 240 VAC

  • Connection

    10-pin terminal block

  • Input Voltage

    PT-7710-LV Series: 12/24/48 VDC (9 to 60 VDC)
    PT-7710-HV Series: 110/220 VAC/VDC (88 to 300 VAC, 85 to 264 VDC)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Input Current

    PT-7710-LV Series: 0.75 A @ 0.24 VDC, 0.39 A @ 48 VDC
    PT-7710-HV Series: 0.19/0.11 A @ 110/220 VAC, 0.16/0.10 A @ 110/220 VDC

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions (without ears)

    266.5 x 44 x 195 mm (10.5 x 1.7 x 7.7 in)

  • Weight

    2200 g (4.89 lb)

  • Installation

    PT-7710-F Series: 19-inch rack mounting, PT-7710-D Series: Wall mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)
    Note: Cold start requires minimum of 100 VAC @ -40°C

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1

  • EMI

    EN 55032 Class A, CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    PT-7710-HV Series: IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    PT-7710-LV Series: IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4, EN 50155 (complies with a portion of EN 50155 specifications)

  • Traffic Control

    NEMA TS2

  • Time

    316,716 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
277.4 MB 		軟體套件
SHA-512
v1.1.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2023年2月8日 2023年2月8日 版本說明
Software Package for MXview One Series (Linux version)
251.0 MB 		軟體套件
SHA-512
v1.1.0
  • Linux
 2023年2月1日 2023年2月1日 版本說明
MXview
417.7 MB 		軟體套件
SHA-512
v3.2.8
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年10月31日 2022年10月31日 版本說明
EDS file for PT-7710 Series
3.9 KB 		軟體套件
SHA-512
v1.2
2018年1月18日 2018年1月18日 版本說明
EtherNet/IP AOI (10P) for PT-7710 Series
82.9 KB 		軟體套件
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 版本說明
Firmware for PT-7710 Series
1.8 MB 		韌體
SHA-512
v3.8
2017年5月24日 2017年5月24日 版本說明
SNMP MIB file for PT-710 Series
136.5 KB 		軟體套件
SHA-512
v3.8
2017年5月24日 2017年5月24日 版本說明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		工具程式
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
Managed Ethernet Switch User Manual
6.4 MB 		使用者手冊 英文 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB 		使用者手冊 英文 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB 		使用者手冊 英文 v9.7 2022年6月29日 2022年6月29日
QIG for PT-7710 Series
2.1 MB 		QIG 英文 v7.1 2021年8月2日 2021年8月2日
PT-7710 系列產品資料表
3.3 MB 		產品資料表 中文 v1.3 2020年6月5日 2020年6月5日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for PT-7710
95.6 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Down Cabling
367.5 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Front Cabling
42.0 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Rackmount
398.4 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Wall Mount
196.1 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		使用者手冊 英文 v5.2 2017年10月19日 2017年10月19日
Communication Redundancy User's Manual
1.2 MB 		使用者手冊 英文 v5.0 2014年8月13日 2014年8月13日

相關內容

篩選

全部 解決方案型錄 技術指南

可供選擇的機型 (4)

顯示圖片
比較
moxa-pt-7710-d-hv-image.jpg | MoxaPT-7710-D-HV
比較
moxa-pt-7710-d-lv-image.jpg | MoxaPT-7710-D-LV
比較
moxa-pt-7710-f-hv-image.jpg | MoxaPT-7710-F-HV
比較
moxa-pt-7710-f-lv-image.jpg | MoxaPT-7710-F-LV
Max. No. of Ports10101010
Max. No. of Gigabit Ports2222
Max. No. of Fast Ethernet Ports8888
CablingDownDownFrontFront
Input Voltage110/220 VDC/VAC12/24/48 VDC110/220 VDC/VAC12/24/48 VDC
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
