PT-7728 系列

IEC 61850-3 24+4G 連接埠 Layer 2 Gigabit 模組化網管型機架式乙太網路交換器

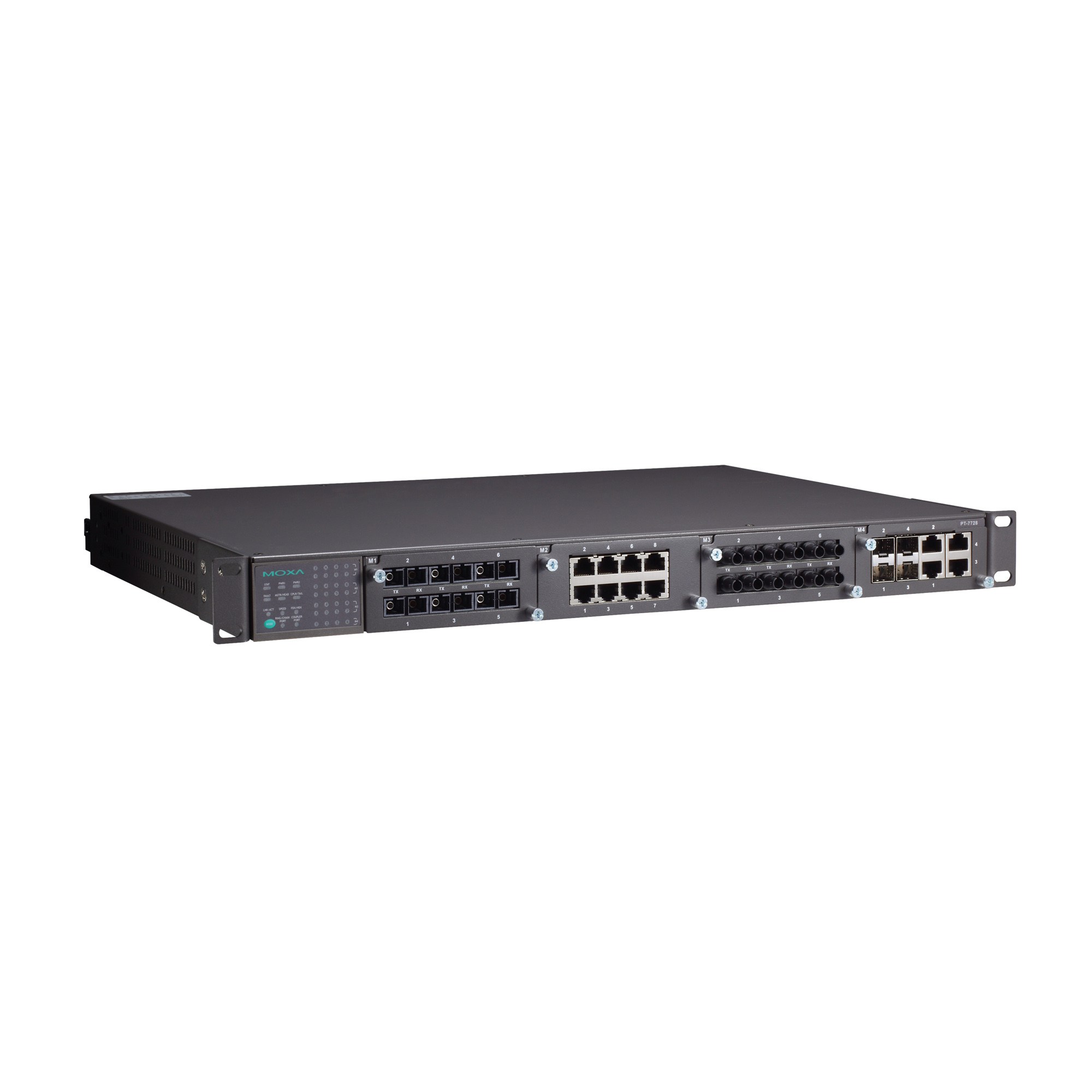

moxa-pt-7728-series-image-1-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3、IEEE 1613（變電站）和 EN 50121-4（鐵路應用）
  • 符合 IEC 62439-3 第 4 款（PRP）及第 5 款（HSR）1 1. 只適用於 PM-7200-4GTX-PHR-PTP 及 PM-7200-4GSFP-PHR-PTP 模組。
  • 內建 MMS Server，採用 IEC 61850-90-4 交換器資料模型，適用於 Power SCADA
  • 符合部份 EN 50155 規格
  • 支援 Turbo Ring 和 Turbo Chain（對於 250 台交換器斷線復連時間小於 20 毫秒）2、 2. Gigabit 乙太網路斷線復連時間小於 50 毫秒 RSTP/STP 和 MSTP 網路備援
  • VLAN Unaware：支援由特定 IED 接收的優先順序標記訊框
  • 最多 12 個連接埠，配備 M12 連接器
  • 隔離式備援電源輸入，具有通用 24 VDC、48 VDC 或 110/220 VDC/VAC 電源供應範圍
  • -40°C 到 85°C 操作溫度範圍

認證

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

PT-7728 專為滿足變電站自動化系統（IEC 61850-3、IEEE 1613）和鐵路應用（EN 50121-4）的需求而設計，並具備關鍵封包優先順序（GOOSE 和 SMV）以及內建 MMS Server。PT-7728 的 Gigabit 和高速乙太網路骨幹、網路備援，以及 24 VDC、48 VDC 或 110/220 VDC/VAC 雙隔離式備援電源供應器，可提升通訊可靠性，並節省線材/佈線成本。PT-7728 的模組化設計讓您輕鬆進行網路規劃，並可安裝最多 4 個 Gigabit 連接埠和 24 個快速乙太網路連接埠，提供更大彈性。除了選購的前後配線外，這些功能結合在一起，讓 PT-7728 非常適合多種工業應用。

附加特色與優點

  • 以 IEC 61850-90-4 標準為基礎的交換器資料建模

  • IEEE 1588v2 PTP（精密時間通訊協定）用於網路時間同步（僅適用於 PTP 型號）

  • VLAN Unaware：支援由特定 IED 接收的優先順序標記訊框

  • DHCP Option 82 適用於以不同原則指派 IP 位址

  • 支援 EtherNet/IP 和 Modbus TCP 工業級乙太網路通訊協定

  • 線路交換快速恢復

  • 可透過網頁瀏覽器、Telnet／序列主控台、CLI、Windows 工具程式，以及 ABC-01 自動備份設定程式進行設定

  • IGMP snooping 和 GMRP，用於篩選來自工業級乙太網路協定的廣播封包

  • 透過 Q-in-Q 標籤支援進階 VLAN 功能

  • IEEE 802.3ad、LACP 提供最佳頻寬使用率

  • 頻寬管理可防止無法預測的網路狀態

  • 多埠監控可用於線上除錯

  • 發生例外狀況時透過電子郵件和繼電器輸出自動發出警告

  • RMON 提供主動且有效率的網路監控

  • 自動恢復連線設備的 IP 位址

網路安全功能

  • 具有多層安全性的使用者密碼可防止未經授權的設定

  • 採用 SSH/HTTPS 進行密碼和資料加密

  • 透過 802.1X 連接埠型網路存取控制來鎖定交換器連接埠，只有授權的用戶端才能存取連接埠

  • RADIUS/TACACS+ 允許您從中控位置管理密碼

  • 802.1Q VLAN 可讓您以邏輯方式分割在所選交換器連接埠之間傳輸的流量

  • 安全交換器連接埠，僅讓特定裝置及／或 MAC 位址存取連接埠

  • 停用一或多個連接埠以封鎖網路流量

  • SNMPv3 提供加密驗證及存取安全性

  • Cabling Direction

    PT-7728-F Series: Front cabling
    PT-7728-R Series: Rear cabling

  • Compatible Modules

    Slot 1/2/3:
    PM-7200-8TX
    PM-7200-2MSC4TX
    PM-7200-2MST4TX
    PM-7200-2SSC4TX
    PM-7200-4MSC2TX
    PM-7200-4MST2TX
    PM-7200-4SSC2TX
    PM-7200-6MSC
    PM-7200-6MST
    PM-7200-6SSC
    PM-7200-8SFP
    PM-7200-4M12
    PM-7200-8MTRJ
    PM-7200-4TX-PTP (PT-7728-PTP only)
    PM-7200-4MST-PTP (PT-7728-PTP only)
    PM-7200-4MSC-PTP (PT-7728-PTP only)

    Slot 4:
    PM-7200-4GTXSFP
    PM-7200-2GTXSFP
    PM-7200-4GSFP-PHR-PTP (PT-7728-PTP only)
    PM-7200-4GTX-PHR-PTP (PT-7728-PTP only)
    PM-7200-1BNC2MST-PTP (PT-7728-PTP only)

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Filter

    802.1Q, GMRP, GVRP, IGMP v1/v2c, QinQ VLAN, VLAN unaware

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, Fiber check

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Power Substation

    IEC 61850 QoS, MMS

  • Redundancy Protocols

    All models: Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
    PTP models: HSR, PRP

  • Security

    Broadcast storm protection, HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH

  • Time Management

    All models (except PTP models): NTP Server/Client, SNTP
    PTP models: NTP Server/Client, SNTP, IEEE 1588 PTP v1/v2 (hardware-based)

  • IGMP Groups

    256

  • Max. No. of VLANs

    64

  • VLAN ID Range

    VID 1 to 4094

  • Priority Queues

    4

  • Console Port

    RS-232 (RJ45)

  • Alarm Contact Channels

    Resistive load: 3 A @ 30 VDC, 240 VAC

  • Input Voltage

    -24-24/-48-48/-HV-HV/-24-HV/-48-HV models: Redundant power modules
    PT-7728-24 Series: 24 VDC (18 to 36 VDC)
    PT-7728-48 Series: 48 VDC (36 to 72 VDC)
    PT-7728-HV Series: 110/220 VAC/VDC (85 to 264 VAC, 88 to 300 VDC)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Connection

    10-pin terminal block

  • Input Current

    PT-7728-24 Series: 2.38 A @ 24 VDC
    PT-7728-48 Series: 1.12 A @ 48 VDC
    PT-7728-HV Series: 0.49/0.26 A @ 110/220 VAC, 0.59/0.30 A @ 110/220 VDC

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions (without ears)

    440 x 44 x 325 mm (17.32 x 1.73 x 12.80 in)

  • Weight

    5900 g (13.11 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)
    Note: Cold start requires minimum of 100 VAC @ -40°C

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 60950-1

  • EMI

    EN 55032 Class A, CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4, EN 50155 (complies with a portion of EN 50155 specifications)

  • Traffic Control

    NEMA TS2

  • Time

    393,828 hrs

  • Standards

    Telcordia SR332
