PT-G510 系列

IEC 61850-3 10 埠 Layer2 全 Gigabit PRP/HSR 託管型乙太網路交換器

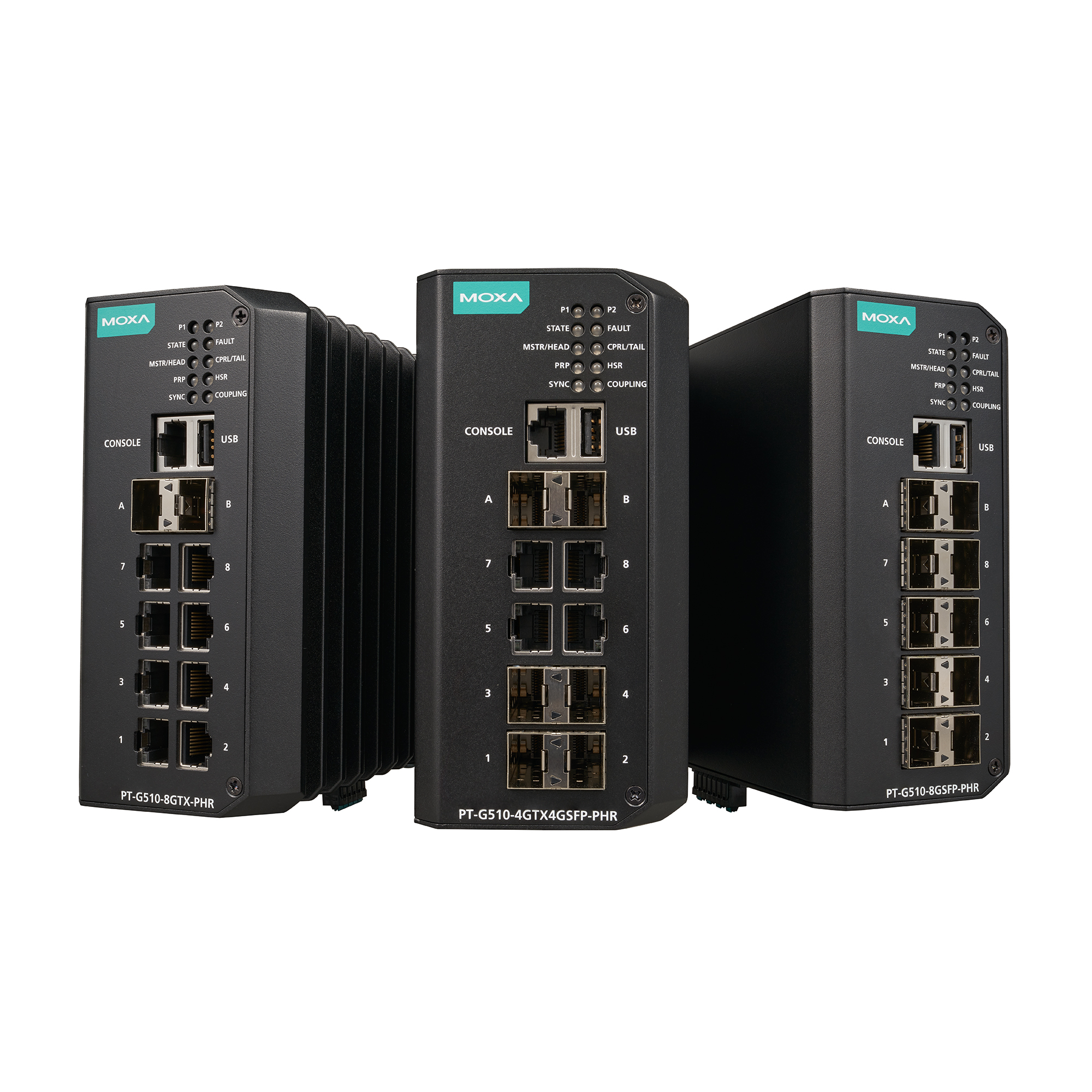

moxa-pt-g510-series-image-(1).jpg | Moxa

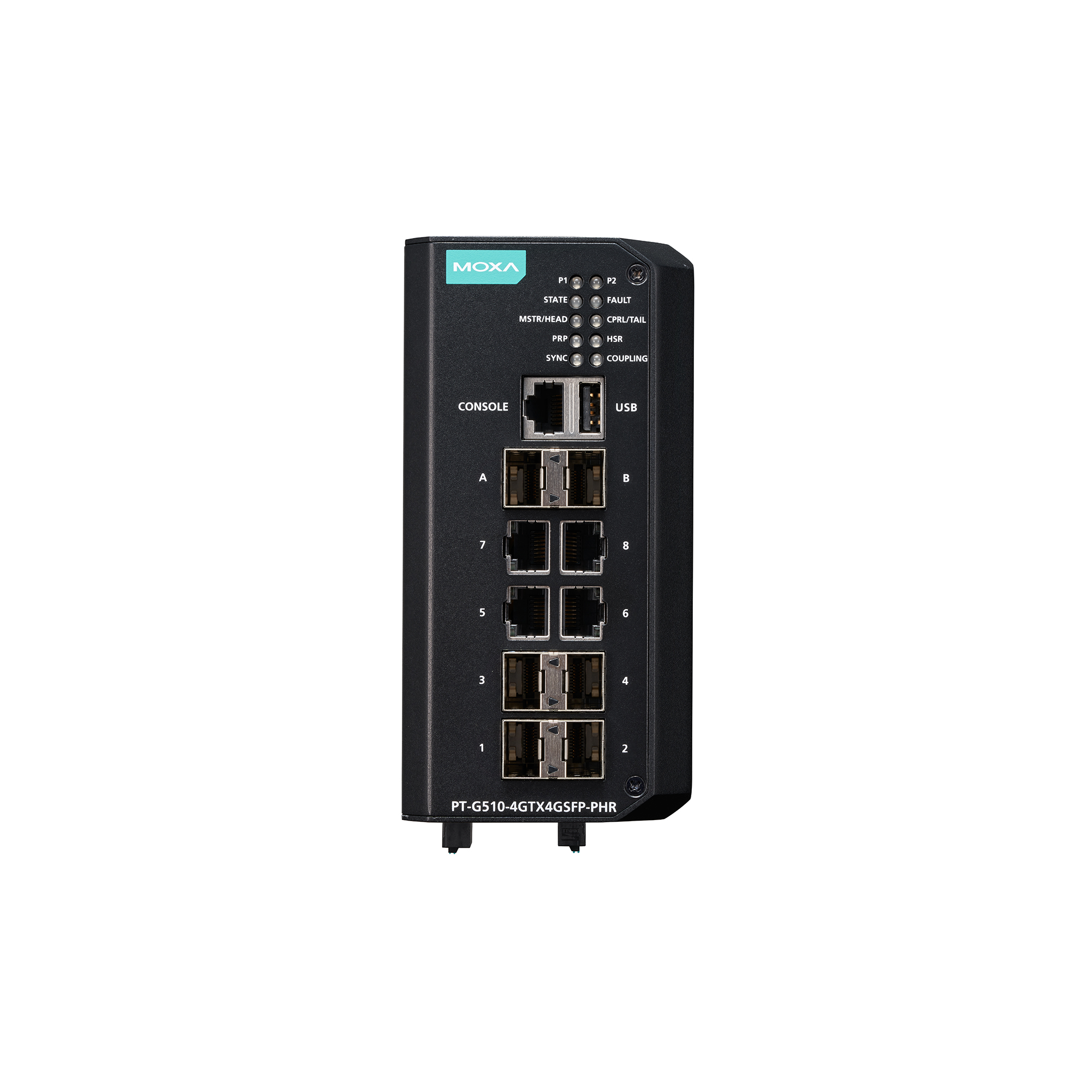

moxa-pt-g510-series-image-1-(1).jpg | Moxa

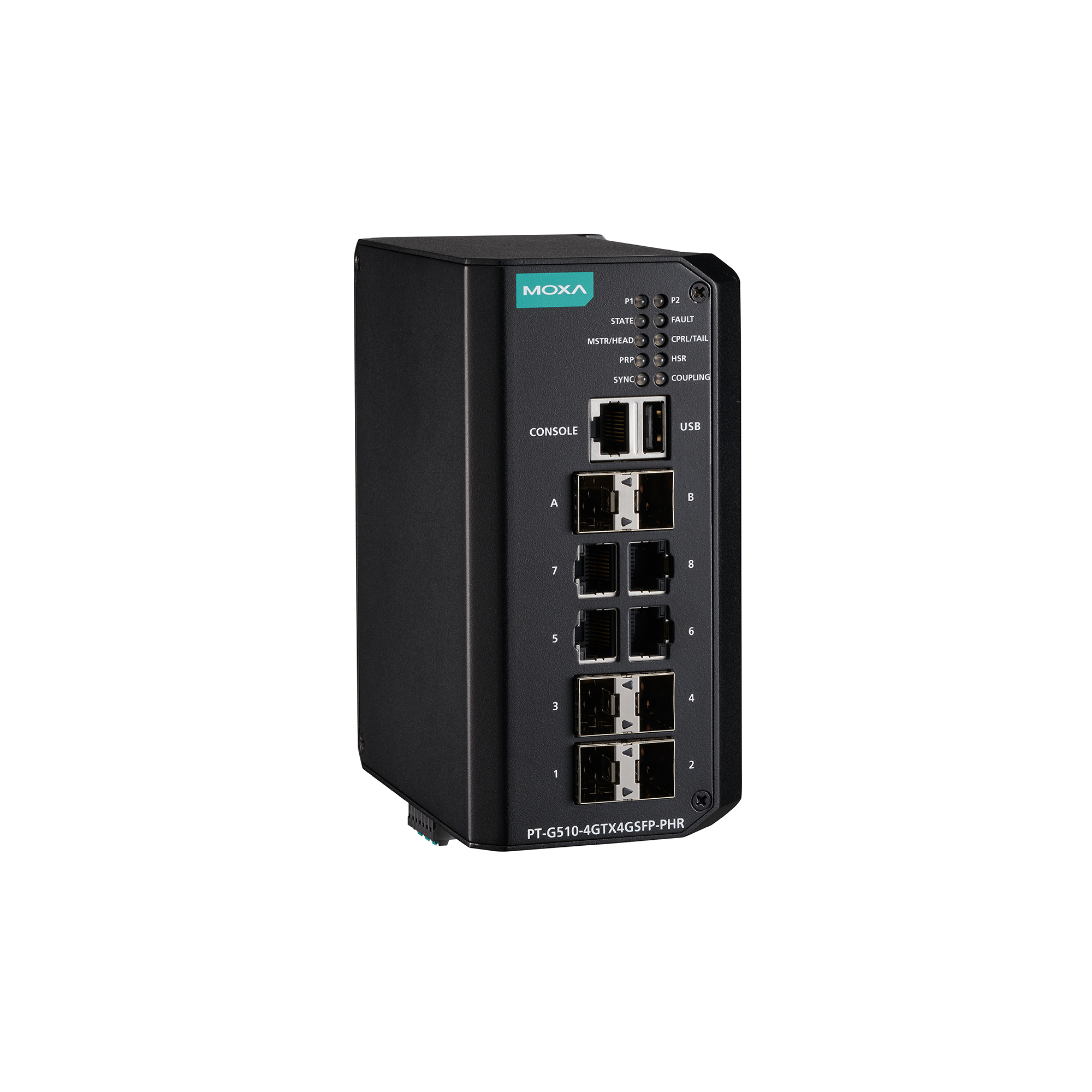

moxa-pt-g510-series-image-2-(1).jpg | Moxa

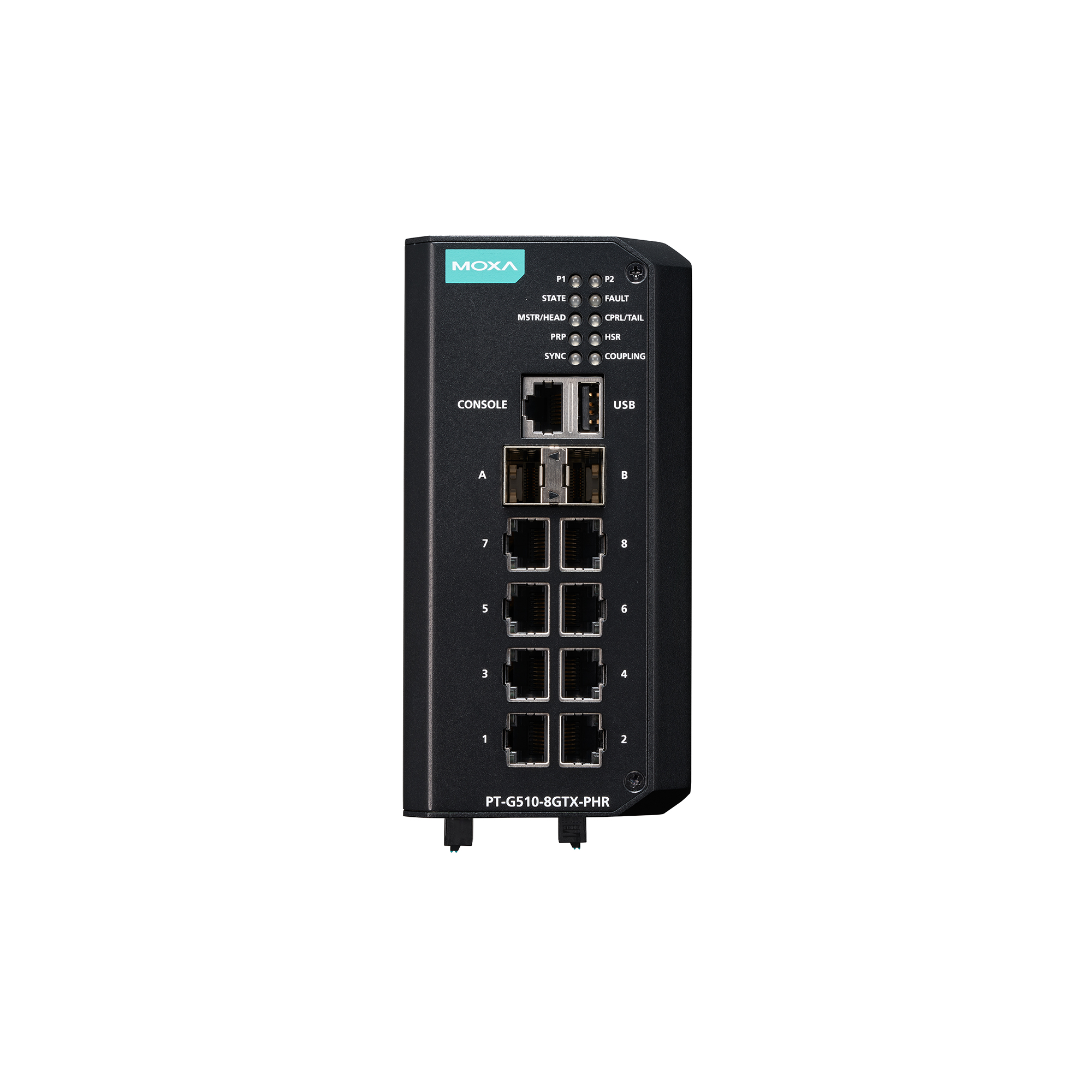

moxa-pt-g510-series-image-3-(1).jpg | Moxa

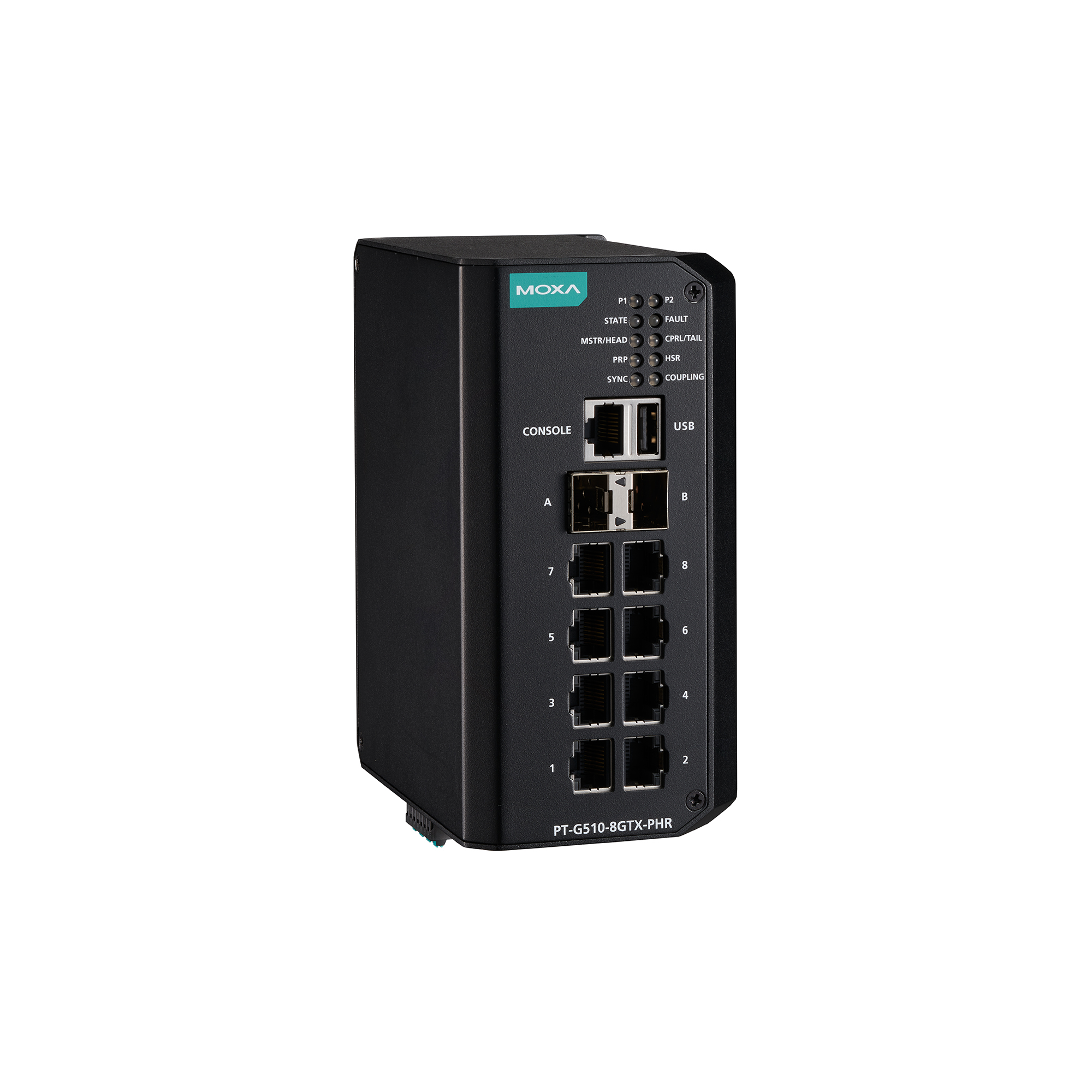

moxa-pt-g510-series-image-4-(1).jpg | Moxa

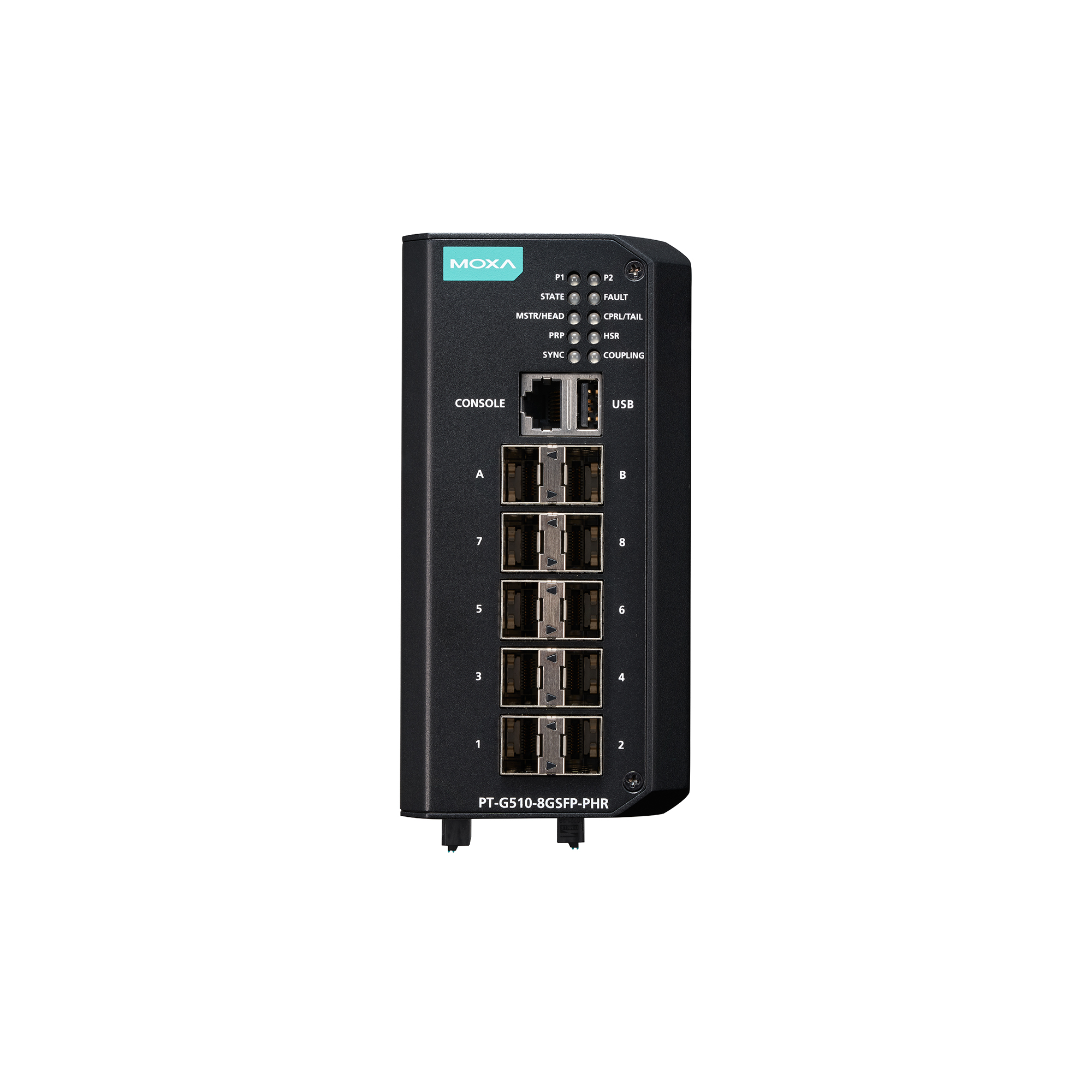

moxa-pt-g510-series-image-5-(1).jpg | Moxa

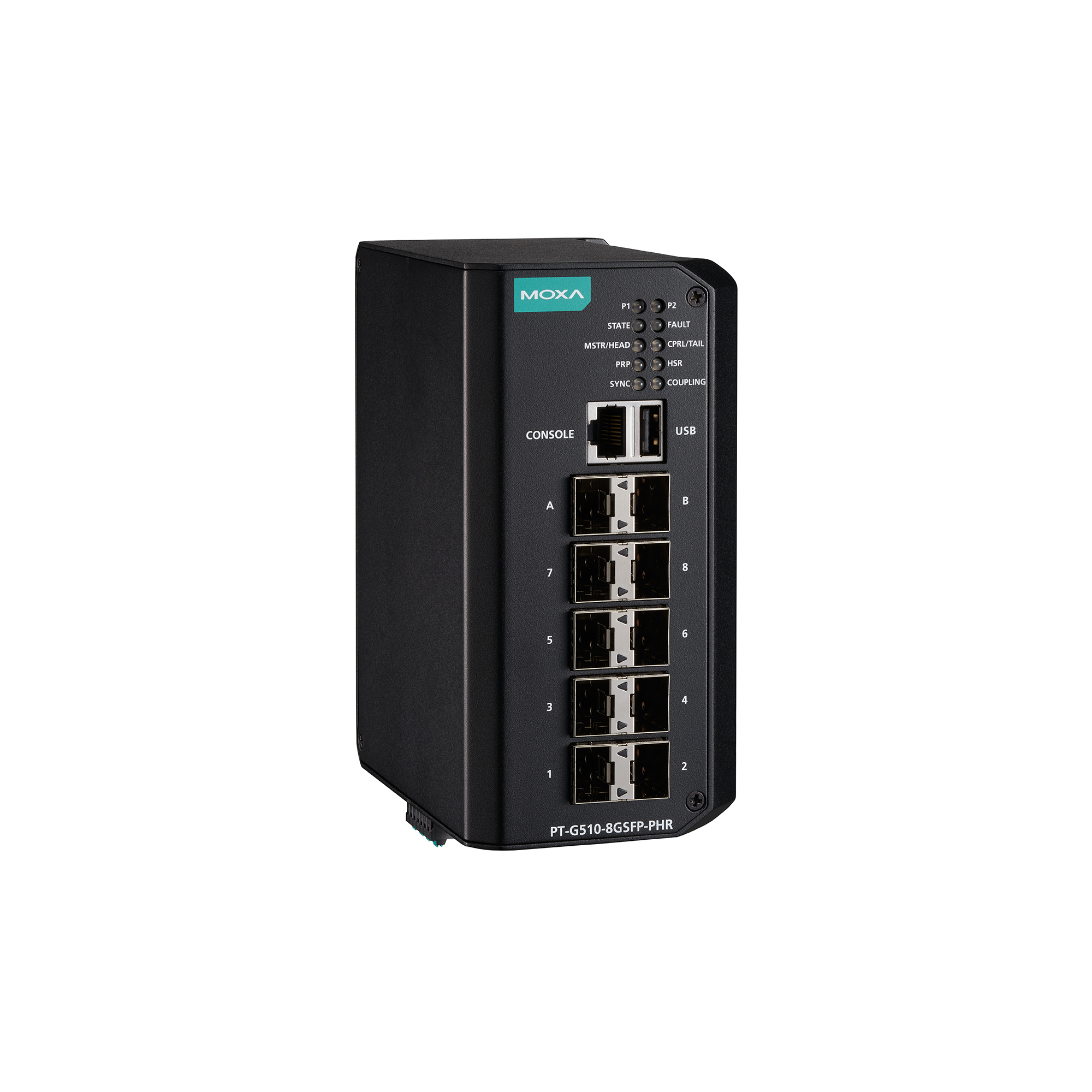

moxa-pt-g510-series-image-6-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3 Edition2 Class2
  • 符合 IEC 62439-3 第4 條 (PRP) 和第5 條 (HSR) 協定
  • 支援 IEEE 1588 (PTP) 硬體時間戳記
  • 支援 IEEE C37.238 和 IEC 61850-9-3 電源設定檔
  • GOOSE Check 輕鬆排除故障
  • 內建 MMS Server，採用 IEC 61850-90-4 交換器資料模型，適用於 Power SCADA
  • -40°C 至 75°C 操作溫度範圍

認證

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

PT-G510 系列專為需要零復原時間冗餘的數位變電站的關鍵任務應用設計，提供最高階系統可用性和資料完整性。PT-G510 系列支援 PRP/HSR，滿足變電站和製程自動化系統的無縫冗餘。基於硬體的 IEEE 1588v2 PTP 同樣時序要求嚴格的應用。 PT-G510 系列採高耐用設計，並符合 IEC 61850-3 Edition 2 Class 2 認證，可滿足變電站應用的嚴格要求。

PT-G510 系列配備 8 個 100/1000BaseT(X) 乙太網路連接埠或 100/1000BaseSFP 插槽，具兩個專用 100/1000BaseSFP PRP/HSR 連接埠，且支援完整的冗餘協定套件，包括 PRP、HSR、 MRP、STP、MSTP 和 RSTP，以提供最可靠的網路。 PT-G510 系列同時支援 GOOSE Check 以有效監控 GOOSE 封包，並具符合 IEC 61850-90-4 電力 SCADA 系統交換器資料建模的內建 MMS 伺服器。

  • 100/1000BaseT(X) Ports (RJ45 connector)

    PT-G510-8GTX-PHR models: 8
    PT-G510-4GTX4GSFP-PHR models: 4

  • 100/1000BaseSFP Ports

    PT-G510-8GSFP-PHR models: 10
    PT-G510-4GTX4GSFP-PHR models: 6

  • Standards

    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3x for flow control

  • Management

    HTTPS
    Dying Gasp
    Back Pressure Flow Control
    DHCP Option 66/67/82
    Fiber check
    Flow control
    LLDP
    Port Mirror
    SNMP Inform
    BOOTP
    DHCP Server/Client
    HTTP
    IPv4/IPv6
    RARP
    SMTP
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • MIB

    MIB-II
    Ethernet-like MIB
    Bridge MIB
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RSTP MIB
    RMON MIB Groups 1, 2, 3, 9

  • Filter

    IGMP v1/v2/v3
    GMRP
    GVRP
    802.1Q
    QinQ VLAN

  • Redundancy Protocols

    Link Aggregation
    MSTP
    RSTP
    STP
    Turbo Chain
    Turbo Ring
    MRP
    HSR
    PRP
    Coupling
    RSTP grouping

  • Security

    RADIUS
    TACACS+
    SSH
    Port Lock
    Broadcast storm protection
    MAB authentication
    Sticky MAC
    Access control list

  • Time Management

    NTP Server/Client
    SNTP
    IEEE 1588v2 PTP (hardware-based)

  • Power Substation

    GOOSE Check
    IEC 61850 QoS
    MMS

  • Priority Queues

    8

  • Max. No. of VLANs

    256

  • VLAN ID Range

    1 to 4094

  • RSTP Grouping ID Range

    1 to 4094

  • IGMP Groups

    4096

  • MAC Table Size

    16 K

  • Packet Buffer Size

    12 Mbits

  • Console Port

    RS-232 (RJ45)

  • Storage Port

    USB Type A

  • Input Voltage

    -HV models:
    110-220 VAC, 110-220 VDC (88 to 300 VDC, 85 to 264 VAC)

    -WV models:
    24-48 VDC (18 to 72 VDC)

    Note: Both -HV and -WV models support dual power inputs with a single power module.

  • Input Current

    -HV models:
    0.5 A @ 110-220 VAC
    0.3 A @ 110-220 VDC

    -WV models:
    1.1 A @ 24-48 VDC

  • Alarm Contact Channels

    Resistive load: 1 A @ 24 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Dimensions (without ears)

    74 x 148 x 120 mm (2.91 x 5.83 x 4.72 in)

  • Weight

    1476 g (3.25 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)
    -40 to 85°C (-40 to 185°F) for 16 hrs (tested in accordance with IEC 60068-2-2)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    EN 61000-4-11

  • Power Substation

    IEC 61850-3 Edition 2.0 Class 2
    IEEE 1613

  • Railway

    EN 50121-4

  • Maritime

    -WV models:
    DNV
    IEC 60945

  • Safety

    IEC 62368-1
    UL 62368-1

  • Time

    688,584 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 韌體 程式庫 軟體套件
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
374.0 MB 		軟體套件
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年1月31日 2024年1月31日 版本說明
Software Package for MXview One Series (Linux version)
333.4 MB 		軟體套件
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年1月31日 2024年1月31日 版本說明
Software Package for PT-G510 Series (EtherNet/IP FactoryTalk View)
15.8 KB 		軟體套件
SHA-512
v1.0
2023年8月31日 2023年8月31日 版本說明
Software Package for PT-G510 Series (MMS ICD file)
74.7 KB 		軟體套件
SHA-512
v1.0
2023年8月31日 2023年8月31日 版本說明
Library for PT-G510 Series (SNMP MIB file)
200.5 KB 		程式庫
SHA-512
v1.0
2023年8月31日 2023年8月31日 版本說明
Firmware for PT-G510 Series
3.6 MB 		韌體
SHA-512
v6.5
2023年7月28日 2023年7月28日 版本說明

支援文件

篩選

全部 產品資料表 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Manual for PT-G510 Series
4.3 MB 		使用者手冊 英文 v1.1 2023年12月18日 2023年12月18日
PT-G510 系列產品資料表
3.6 MB 		產品資料表 中文 v1.1 2023年9月28日 2023年9月28日
QIG for PT-G510 Series
4.8 MB 		QIG 英文 v1.1 2023年9月28日 2023年9月28日

可供選擇的機型 (12)

顯示圖片
比較
moxa-pt-g510-8gtx-phr-hv-image.jpg | MoxaPT-G510-8GTX-PHR-HV
比較
moxa-pt-g510-8gtx-phr-wv-image.jpg | MoxaPT-G510-8GTX-PHR-WV
比較
moxa-pt-g510-8gsfp-phr-hv-image.jpg | MoxaPT-G510-8GSFP-PHR-HV
比較
moxa-pt-g510-8gsfp-phr-wv-image.jpg | MoxaPT-G510-8GSFP-PHR-WV
100/1000BaseT(X) Ports (RJ45 Connector)88––
100/1000BaseBaseSFP Slots221010
Operating Voltage110-220 VDC/VAC24-48 VDC110-220 VDC/VAC24-48 VDC
Conformal Coating––––
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-pt-g510-4gtx4gsfp-phr-hv-image.jpg | MoxaPT-G510-4GTX4GSFP-PHR-HV
比較
moxa-pt-g510-4gtx4gsfp-phr-wv-image.jpg | MoxaPT-G510-4GTX4GSFP-PHR-WV
比較
moxa-pt-g510-8gtx-phr-hv-ct-image.jpg | MoxaPT-G510-8GTX-PHR-HV-CT
比較
moxa-pt-g510-8gtx-phr-wv-ct-image.jpg | MoxaPT-G510-8GTX-PHR-WV-CT
100/1000BaseT(X) Ports (RJ45 Connector)4488
100/1000BaseBaseSFP Slots6622
Operating Voltage110-220 VDC/VAC24-48 VDC110-220 VDC/VAC24-48 VDC
Conformal Coating––✓✓
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-pt-g510-4gtx4gsfp-phr-hv-ct-image.jpg | MoxaPT-G510-4GTX4GSFP-PHR-HV-CT
比較
moxa-pt-g510-4gtx4gsfp-phr-wv-ct-image.jpg | MoxaPT-G510-4GTX4GSFP-PHR-WV-CT
比較
moxa-pt-g510-8gsfp-phr-hv-ct-image.jpg | MoxaPT-G510-8GSFP-PHR-HV-CT
比較
moxa-pt-g510-8gsfp-phr-wv-ct-image.jpg | MoxaPT-G510-8GSFP-PHR-WV-CT
100/1000BaseT(X) Ports (RJ45 Connector)44––
100/1000BaseBaseSFP Slots661010
Operating Voltage110-220 VDC/VAC24-48 VDC110-220 VDC/VAC24-48 VDC
Conformal Coating✓✓✓✓
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
