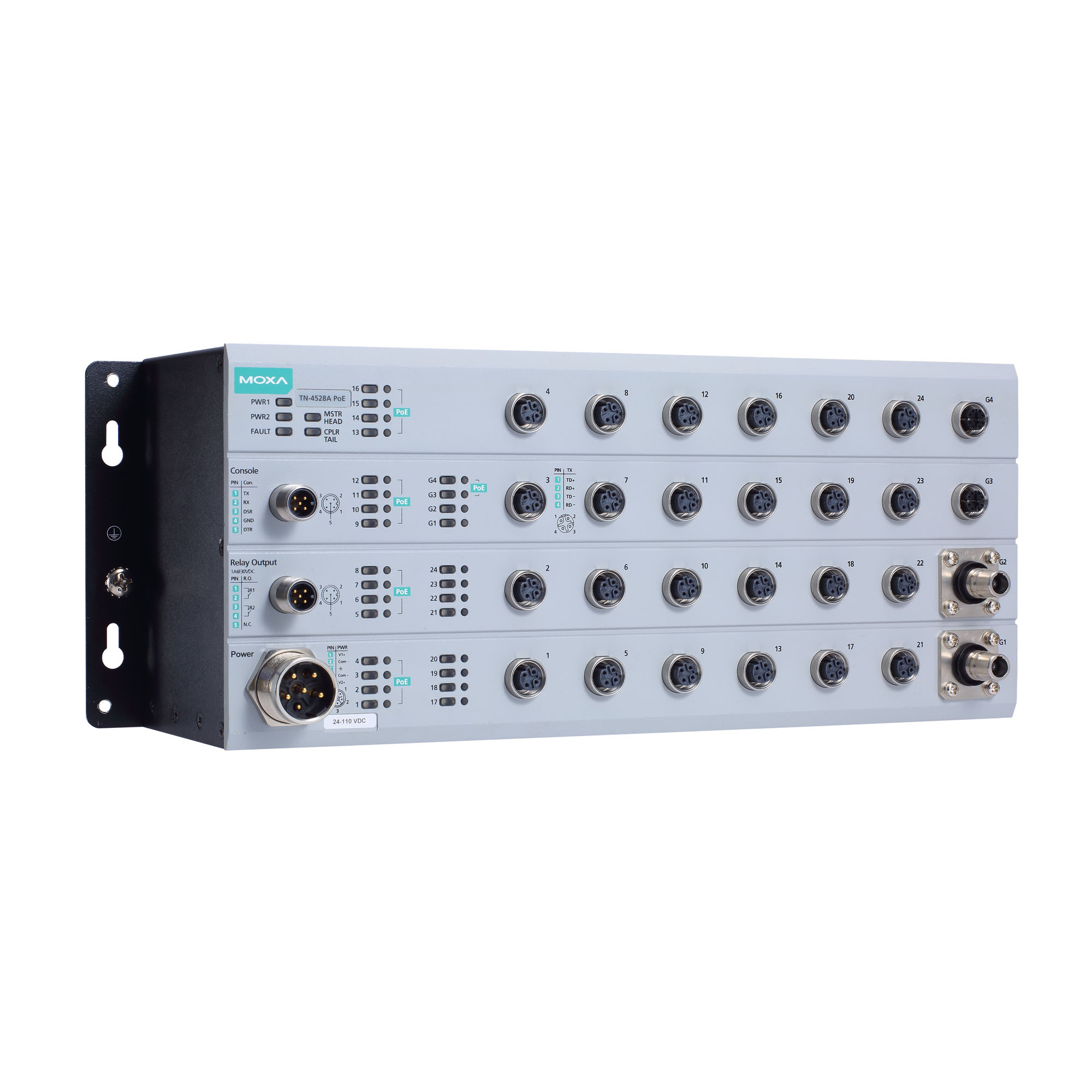

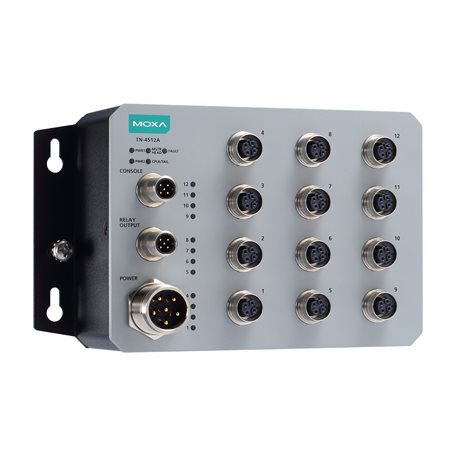

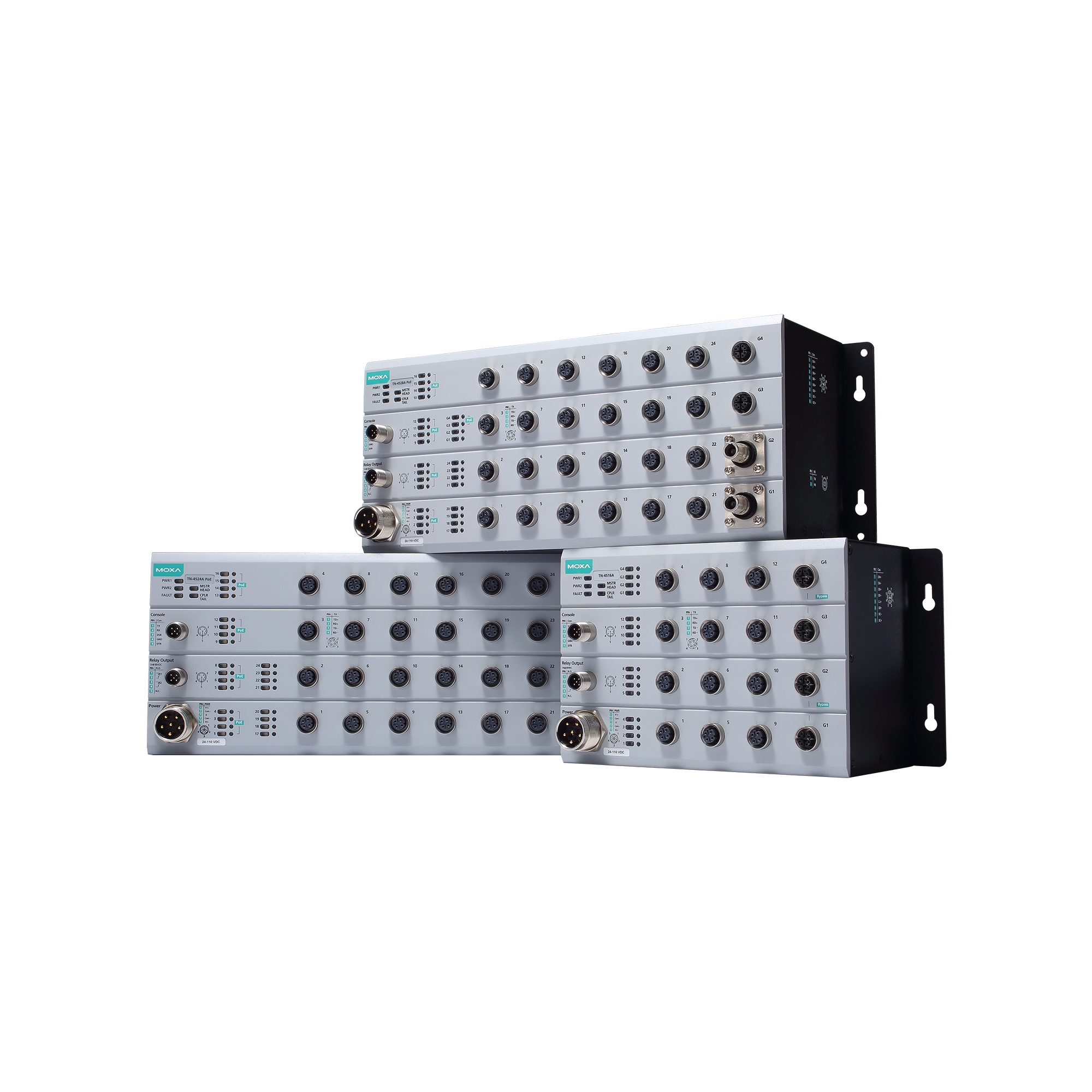

TN-4500A 系列

符合 EN 50155 標準、多至 20 個 PoE 連接埠的 12+4G/24+4G 連接埠千兆乙太網路交換器

moxa-tn-4500a-series-image-1-(1).jpg | Moxa

moxa-tn-4500a-series-image-2-(1).jpg | Moxa

moxa-tn-4500a-series-image-3-(1).jpg | Moxa

moxa-tn-4500a-series-image-4-(1).jpg | Moxa

moxa-tn-4500a-series-image-5-(1).jpg | Moxa

特色與優點

最多 4 個具有 PoE 功能的千兆連接埠
隔離式電源，電源供應範圍為 24 至 110 VDC
光纖型號具備 2 個千兆光纖連接埠，內建多模 Q-ODC® 介面
旁路型號具有 2 個包含旁路繼電器功能的千兆連接埠
符合所有 EN 50155 強制性測試項目本產品適用於鐵路應用，符合 EN 50155 標準的定義。如需更詳細的聲明，請按一下此處：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
-40 至 75°C 工作溫度範圍
Turbo Ring 與 Turbo Chain (250 台交換器下，斷線復連時間小於 20 毫秒)，以及 STP/RSTP/MSTP 網路備援
最多 20 個 IEEE 802.3at/af 複合組合 PoE 及乙太網路連接埠
每個 PoE 連接埠供電功率最高 30 瓦

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

ToughNet TN-4500A 系列 M12 網管型乙太網路交換器專為鐵路應用所設計，適用於軌道車輛及軌道沿線等應用。此系列交換器採用 M12 及其他圓形連接器，可確保緊密、耐用的連線，保障在振動和衝擊常見的工業環境中可靠運作。TN-4500A 系列乙太網路交換器提供 12 或 24 個快速乙太網路 M12 連接埠，包含或不包含 IEEE 802.3at/af 相容 PoE 功能，而千兆型號擁有 4 個千兆乙太網路介面，具有 PoE 和選購的旁路繼電器功能。此外，光纖型號還提供 2 個千兆光纖介面連接埠，內建 2 公里多模光纖收發器。PoE 交換器被分類為電源設備 (PSE)。

此系列交換器的每個連接埠最高可提供 30 瓦的電力，可向符合 IEEE 802.3at/af 標準的耗電裝置 (PD) 供電，例如 IP 攝影機、無線存取點和 IP 電話等。交換器支援 24 至 110 VDC 的寬範圍電源輸入並具備隔離式雙電源輸入，不僅便於用戶在全球各地使用相同類型的電源，還能提高通訊系統的可靠性。此外，交換器的工作溫度範圍為 -40 至 75°C ，可確保它們能夠承受嚴苛環境。TN-4500A 系列乙太網路交換器符合 EN 50155 標準中有關工作溫度、電源輸入電壓、突波、ESD 和振動的強制要求，而且採用保形塗層和電力絕緣技術，因此非常適合各種工業應用。

其他特色與優點

每個 PoE 連接埠最高可提供 30 瓦，每個交換器的總功率上限為 120 瓦
IPv6 認證標誌（獲得 IPv6 標誌委員會認證）
交換器符合 EN 50155 標準的強制性測試項目，以確保適合軌道車輛應用
DHCP 選項 82 適用於以不同原則指派 IP 位址
Turbo Ring 與 Turbo Chain (250 台交換器下，斷線復連時間小於 20 毫秒)，以及 STP/RSTP/MSTP 網路備援
IGMP 窺探和 GMRP，用於篩選多點傳送流量
支援 EtherNet/IP 和 Modbus TCP 工業乙太網路通訊協定
可基於連接埠實現 VLAN、IEEE 802.1Q VLAN 以及 GVRP，以簡化網路規劃
QoS ( IEEE 802.1p/1Q 和 ToS/DiffServ) 可實現即時流量分類和優先順序
IEEE 802.3ad、LACP 提供最佳頻寬使用率

SNMPv1/v2c/v3，適用不同層級的網路管理
TACACS+、SNMPv3、IEEE 802.1X、HTTPS 及 SSH 加強網路安全性
RMON 提供主動且有效率的網路監控
頻寬管理可防止無法預測的網路狀態
鎖定連接埠，僅由授權的 MAC 位址進行存取
連接埠鏡像可用於線上偵錯
發生例外狀況時透過電子郵件和繼電器輸出自動發出警告
線路交換快速恢復
LLDP 適用於在網路管理軟體中進行自動拓撲探索
可透過網頁瀏覽器、Telnet/序列主控台、CLI 和 Windows 公用程式進行設定
迴圈保護可防止網路迴圈
面板安裝能力

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Alarm Contact Channels

2 x relay output in one M12 A-coded 5-pin male connector with current carrying capacity of 1 A @ 30 VDC

10/100/1000BaseT(X) Ports (M12 A-coded 8-pin female connector)

TN-4516A-4GTX-WV-T: 4
TN-4516A-4GTX-WV-CT-T: 4
10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

TN-4516A Series non-PoE models: 12
TN-4524A/4528A Series: 8
PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

TN-4516A Series PoE models: 12
TN-4524A/4528A Series: 16
PoE Ports (10/100/1000BaseT(X), M12 A-coded 8-pin female connector)

TN-4500A Series PoE models: 4
TN-4500A Series PoE models with Fiber or Bypass: 2
10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

TN-4516 A-4GTXBP Series: 4
TN-4516A-12PoE-2GPoE-2GTXBP Series: 2
TN-4528A-16PoE-2GPoE-2GTXBP Series: 2
10/100/1000BaseT(X) Ports, Q-ODC Fiber Connector

TN-4516A-12PoE-2GPoE-2GODC Series: 2
TN-4528A-16PoE-2GPoE-2GODC Series: 2
Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3af/at for PoE/PoE+ 0utput: TN-4500A Series PoE models
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

Broadcast Forwarding

IP directed broadcast, broadcast forwarding
Configuration Options

Command Line Interface (CLI), Command Line Interface (CLI) through Serial/Telnet/SSH, Web Console (HTTP/HTTPS), Windows Utility
Filter

802.1Q, GMRP, GVRP, IGMP v1/v2/v3, Port-based VLAN, Static Multicast
Industrial Protocols

EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave)
Management

Back Pressure Flow Control, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, SNMP Trap, Syslog, Telnet, Account Management
MIB

Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols

Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, Turbo Ring with DRC
Security

Broadcast storm protection, HTTPS/SSL, Local Account Accessibility, TACACS+, Port Lock, RADIUS, Rate Limit, SSH
Time Management

IEEE 1588 PTP v1/v2, NTP Server/Client, SNTP

IGMP Groups

256
Max. No. of VLANs

64
VLAN ID Range

VID 1 to 4094

LED Indicators

STATE, PWR1, PWR2, FAULT, 10/100/1000M

Console Port

M12 A-coded male connector

Input Current

TN-4516A Series non-PoE models: Max. 0.7 A @ 24 VDC
TN-4516A Series PoE models: Max. 7.0 A @ 24 VDC
TN-4524A Series: Max. 6.5 A @ 24 VDC
TN-4528A Series: Max. 7.2 A @ 24 VDC
Input Voltage

24/36/48/72/96/110 VDC
No. of Power Inputs

2
Operating Voltage

16.8 to 137.5 VDC
Overload Current Protection

Supported
Power Connector

M23 connector
Reverse Polarity Protection

Supported
Total PoE Power Budget

TN-4500A Series PoE models: 120 W

Housing

Metal
IP Rating

IP42
Dimensions

TN-4516A Series: 229.8 x 132 x 122.3 mm (9.05 x 5.20 x 4.81 in)
TN-4524A/4528A Series: 347.8 x 132 x 122.3 mm (13.70 x 5.20 x 4.81 in)
Weight

TN-4516A Series non-PoE models: 1,965 g (4.32 lb)
TN-4516A Series PoE models: 2,607 g (5.74 lb)
TN-4516A Series Fiber models: 2,705 g (5.96 lb)
TN-4524A Series: 3,063 g (6.74 lb)
TN-4528A Series: 3,304 g (7.27 lb)
TN-4528A Series Fiber models: 3,375 g (7.44 lb)
Installation

DIN-rail mounting (optional), Wall mounting
Protection

TN-4500A Series -CT models: PCB Conformal Coating

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m

EMC

EN 55032/24
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Freefall

IEC 60068-2-31
Radio Frequency

FCC
Railway

EN 50121-4, EN 50155, IEC 60571
Railway Fire Protection

EN 45545-2
Safety

IEC 60950-1, UL 61010-2-201
Shock

IEC 60068-2-27, IEC 61373, EN 50155
Vibration

IEC 60068-2-64, IEC 61373, EN 50155

Green Product

RoHS, CRoHS, WEEE

Standards

Telcordia SR332
Time

TN-4516A-4GTX Series: 599,164 hrs
TN-4516A-4GTXBP Series: 589,421 hrs
TN-4516A-12PoE-4GPoE Series: 428,680 hrs
TN-4516A-12PoE-2GPoE-2GTXBP Series: 427,322 hrs
TN-4516A-12PoE-2GPoE-2GODC Series: 421,432 hrs
TN-4524A-16PoE Series: 429,402 hrs
TN-4528A-16PoE-4GPoE Series: 393,894 hrs
TN-4528A-16PoE-2GPoE-2GTXBP Series: 392,746 hrs
TN-4528A-16PoE-2GPoE-2GODC Series: 387,767 hrs

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Software Package for MXview One Series (Windows version) 300.8 MB	軟體套件	E91C617FD76F7C62C5FEDBB0EC1A8735BF9ED0B9365990AD5F7BC7DF4F1C3780051EBB92FB38AF73AC021B53925C02C295997154FBDBC2D61C49B4865A49F09E SHA-512	v1.4.1	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年9月20日 2024年9月20日版本說明
Software Package for MXview One Series (Linux version) 404.8 MB	軟體套件	SHA-512	v1.4.1	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年9月20日 2024年9月20日版本說明
Firmware for TN-4500A Series 3.1 MB	韌體	1A0BB60466E6099560E96FA7B10A7743FA3D590566F7CCBCF930C42BF232F250C11EC87144CDC66F54D3BF6BEAEA32F1360FE4E34CC077C45FD6DE22FAC2D525 SHA-512	v3.13		2024年4月17日 2024年4月17日版本說明
Firmware for TN-4500A Series 3.1 MB	韌體	779941BD49ED057DA9085917184ED9E4604EA2F45D0087B7CDD49EA0C2C35A7B2D10C1BF1FA7BFF29B5DB3C7D785D29C1E36663FA06224C93DF000C8A6FFBDBC SHA-512	v3.12		2024年3月1日 2024年3月1日版本說明
Software Package for TN-4500A Series (TN-4524A MIB) 174.0 KB	軟體套件	261922C640EAE0893BC7B61F4893D864959790C94AC37E633B571E2DA39D421CD457649998C392669FCE6B4ED83028B3ADB225CF36861D22215BDBB7E5984FB0 SHA-512	v3.11		2023年2月6日 2023年2月6日版本說明
Software Package for TN-4500A Series (TN-4520A MIB) 174.0 KB	軟體套件	BA6A814C0579F353E3D2E1A5EC7276AEE3BBBDD6F6BA5F86AC8F73E4036FA8F5FA6EFEA5693A02E56DE155ECCAD65E354AAD22C6B6E0B63824B0149F5A2AA48A SHA-512	v3.11		2023年2月6日 2023年2月6日版本說明
Software Package for TN-4500A Series (TN-4528A MIB) 174.0 KB	軟體套件	2C1723B6E313E774FB0CABD4BB9D169166DB9AF96D1DD5FF6DDBD26E2F49C2E18B4C79CB89388DA2D6954F1FB7A91867C801FA13BBF5643A6EC4FE8B298B72A2 SHA-512	v3.11		2023年2月6日 2023年2月6日版本說明
Software Package for TN-4500A Series (TN-4516A PoE MIB) 173.3 KB	軟體套件	0272D297A052EFEB9296BB5CB56FB36BB34495181453F31D872C14DF6BA83BCB7D681D092DA1BF8BCCDAFBD4E9B48EBCE642853B7D0F5C792E21347B44BFB5FD SHA-512	v3.11		2023年2月6日 2023年2月6日版本說明
Software Package for TN-4500A Series (TN-4516A MIB) 159.5 KB	軟體套件	04E4C3A8CF6EC2329D4394B691B742317EE2CDDE3818ABB8FC2F3B0E19EEEA8E3224AE039002C08A33F87CA826F29585CAF8C02C188EE6D890BD49B6875C4C2D SHA-512	v3.11		2023年2月6日 2023年2月6日版本說明
Software Package for TN-4500A Series (TN-4512A MIB) 159.2 KB	軟體套件	53DDC6CABB2F903BFA2DDF4F64280AF12DB2A54F56FE175CAAB6993150C13761E0F7E513A9C52B1DE4FDA560FC80DCBC844712EE9B181E3946DFF6610CCA60EF SHA-512	v3.11		2023年2月6日 2023年2月6日版本說明
Firmware for TN-4500A Series (TN-4524A, TN-4528A models) 2.9 MB	韌體	CB2880EB7ECA34C7B265C36AF1EF3B68DB0CC0A8A0F2356C96DD73866AE15A1886C8943A051089667C3C93B9A42360C8137C88577106684DC16EC1EF1C29EEE8 SHA-512	v3.9		2022年6月30日 2022年6月30日版本說明
Firmware for TN-4500A Series (TN-4516A models) 3.0 MB	韌體	37574BACA9DD04F05D096974C83C5A439FDE28568AFB9E44DB0CBA2C6AC76EF4C22505C9F5C9BAE9B2407BEF0F8826734906754C97F50E8D7DEE101D3C5E4A0B SHA-512	v3.9		2021年6月30日 2021年6月30日版本說明
Firmware for TN-4500A Series (TN-4524A, TN-4528A models) 3.0 MB	韌體	DFE5E8303C5A22AD96F5332CD38E23AC53D424C72F343FF607D24D352FCC60F5BABA1F56078264A8461E409966A00EB1599553B0F1BF054EA50878E883A8F6F9 SHA-512	v3.8		2021年1月27日 2021年1月27日版本說明
Firmware for TN-4500A Series (TN-4516A models) 3.0 MB	韌體	DFE5E8303C5A22AD96F5332CD38E23AC53D424C72F343FF607D24D352FCC60F5BABA1F56078264A8461E409966A00EB1599553B0F1BF054EA50878E883A8F6F9 SHA-512	v3.8		2021年1月27日 2021年1月27日版本說明
Firmware for TN-4500A Series (TN-4524A, TN-4528A models) 2.9 MB	韌體	A434286FEB10FC1FDB11ED3C232FBA45C6A074220AC92AD25478D0795E448133450D298D1AB53E16B07E6FFDBF532721384F0DD2F89D60083D8606F95E9B2465 SHA-512	v3.7		2020年11月30日 2020年11月30日版本說明
Firmware for TN-4500A Series (TN-4516A models) 3.0 MB	韌體	66F9313D93B401F7EDD5AA1985E236E74DAF54F70DE871E9F8CF867BBB34AD1E6E981B493060FD0507C64449EDF4C07D429500B072ECE0B1B3834BBB21FE4E3F SHA-512	v3.7		2020年11月30日 2020年11月30日版本說明

支援文件

名稱	類型	語言	版本	發布日期
FOSS statement for TN-4500A,TN-5500A, TN-G4500, TN-G6500 Series 282.3 KB	聲明書	英文	v1.0	2024年7月31日 2024年7月31日
Tech Note: TN-4500A Series Transition Firmware Upgrade Guide (TN-4512/16A HW Rev 1.x, 2.x) 1.5 MB	技術說明	英文	v1.0	2024年6月18日 2024年6月18日
Manual for TN Series Ethernet Switches (TN-4500A Series, TN-5500A Series) 10.4 MB	使用者手冊	英文	v2.7	2024年3月8日 2024年3月8日
TN Series Command Line Interface 2.9 MB	使用者手冊	英文	v1.2	2024年3月8日 2024年3月8日
TN Series Communication Redundancy User's Manual 3.1 MB	使用者手冊	英文	v2.2	2024年3月8日 2024年3月8日
QIG for TN-4500A Series (for HW rev 1.x, 2.x models) 5.2 MB	QIG	英文	v3.1	2023年7月28日 2023年7月28日
2D CAD for TN-4500A Series (Tn4512A-Wv-T_K) 1.1 MB	2D CAD	英文		2022年12月8日 2022年12月8日
2D CAD for TN-4500A Series (Tn-4516A-4Gtx-Wv-T) 1.2 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn-4516A-4Gtx-Wv-T_K) 1.1 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4516A-12Poe-2Gpoe-2Godc-Wv-T) 1.9 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4516A-12Poe-2Gpoe-2Gtxbp_K) 1.8 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4516A-12Poe-2Gpoe-2Gtxbp-Wv-T) 1.9 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4516A-12Poe-4Gpoe-Wv-T) 1.9 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn-4516A-Wv-T_K) 1.0 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4520A-16Poe-4Gpoe-Wv-T_K) 1.9 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4524A-16Poe-Wv-T) 1.5 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4528A-16Poe-2Gpoe-2Godc-Wv-T) 2.0 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4528A-16Poe-2Gpoe-2Gtxbp-Wv-T) 2.0 MB	2D CAD	英文		2022年12月7日 2022年12月7日
2D CAD for TN-4500A Series (Tn4528A-16Poe-4Gpoe-Wv-T) 2.0 MB	2D CAD	英文		2022年12月7日 2022年12月7日
QIG for TN-4500A Series (for HW rev 3.x models) 12.3 MB	QIG	英文	v4.1	2022年11月30日 2022年11月30日
2D CAD for TN-4500A Series (TN-4512A-WV-CT-T) 595.2 KB	2D CAD	英文		2022年7月29日 2022年7月29日
2D CAD for TN-4500A Series (TN-4520A-16PoE-4GPoE-WV-T) 1.0 MB	2D CAD	英文		2022年7月29日 2022年7月29日
2D CAD for TN-4500A Series 1.9 MB	2D CAD	英文		2022年7月29日 2022年7月29日
2D CAD for TN-4500A Series (TN-4516A-WV-CT-T) 720.5 KB	2D CAD	英文		2022年7月29日 2022年7月29日
2D CAD for TN-4500A Series (TN-4516A-WV-T) 720.5 KB	2D CAD	英文		2022年7月29日 2022年7月29日
2D CAD for TN-4500A Series (TN-4512A-WV-T) 595.2 KB	2D CAD	英文		2022年7月29日 2022年7月29日
2D CAD for TN-4500A Series (TN-4520A-16PoE-4GPoE-WV-CT-T) 1.0 MB	2D CAD	英文		2022年7月29日 2022年7月29日
TN Series Communication Redundancy User's Manual 1.5 MB	使用者手冊	英文	v2.1	2019年7月25日 2019年7月25日
TN-4500A 系列產品資料表 5.0 MB	產品資料表	中文	v1.0	2018年11月11日 2018年11月11日
TN Series Industrial Protocols User's Guide 13.3 MB	使用者手冊	英文	v1.0	2016年12月1日 2016年12月1日

適用於智慧型鐵道系統的整合式 IP 解決方案

可供選擇的機型 (18)

顯示圖片

	比較 TN-4516A-12PoE-2GPoE-2GODC-WV-T	比較 TN-4516A-12PoE-4GPoE-WV-T	比較 TN-4516A-12PoE-2GPoE-2GODC-WV-CT-T	比較 TN-4516A-4GTX-WV-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	2	–	2	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	4
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	–	–
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	–	–	–	12
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	12	12	12	–
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	2	4	2	–
Conformal Coating	–	–	✓	–
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 TN-4528A-16PoE-2GPoE-2GODC-WV-T	比較 TN-4516A-12PoE-4GPoE-WV-CT-T	比較 TN-4528A-16PoE-4GPoE-WV-T	比較 TN-4516A-4GTX-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	2	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	4
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	–	–
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	8	–	8	12
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	16	12	16	–
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	2	4	4	–
Conformal Coating	–	✓	–	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 TN-4528A-16PoE-2GPoE-2GODC-WV-CT-T	比較 TN-4528A-16PoE-4GPoE-WV-CT-T	比較 TN-4516A-12PoE-2GPoE-2GTXBP-WV-T	比較 TN-4516A-4GTXBP-WV-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	2	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	–	2	4
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	8	8	–	12
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	16	16	12	–
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	2	4	2	–
Conformal Coating	✓	✓	–	–
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 TN-4524A-16PoE-WV-T	比較 TN-4528A-16PoE-2GPoE-2GTXBP-WV-T	比較 TN-4516A-12PoE-2GPoE-2GTXBP-WV-CT-T	比較 TN-4516A-4GTXBP-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	2	2	4
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	8	8	–	12
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	16	16	12	–
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	–	2	2	–
Conformal Coating	–	–	✓	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 TN-4524A-16PoE-WV-CT-T	比較 TN-4528A-16PoE-2GPoE-2GTXBP-WV-CT-T
10/100/1000BaseT(X) Ports Q-ODC Fiber Connector	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector	–	–
10/100/1000BaseT(X) Ports M12 X-Coded 8-Pin Female Connector with Bypass Relay	–	2
10/100BaseT(X) Ports M12 D-Coded 4-Pin Female Connector	8	8
PoE Ports 10/100BaseT(X), M12 D-Coded 4-Pin Female Connector	16	16
PoE Ports 100/1000BaseT(X), M12 X-Coded 8-Pin Female Connector	–	2
Conformal Coating	✓	✓
	加入詢價查看詢價明細	加入詢價查看詢價明細

工業網路基礎設施

工業網路邊緣連接設備

工業電腦

產業聚焦

科技焦點

全面實現 IIoT 連接

保護您的 OT 網路

產品支援

維修與保固

資源下載

購買方式

關於我們

實踐 Moxa 理念

創造永續價值

將熱情化為成功基石

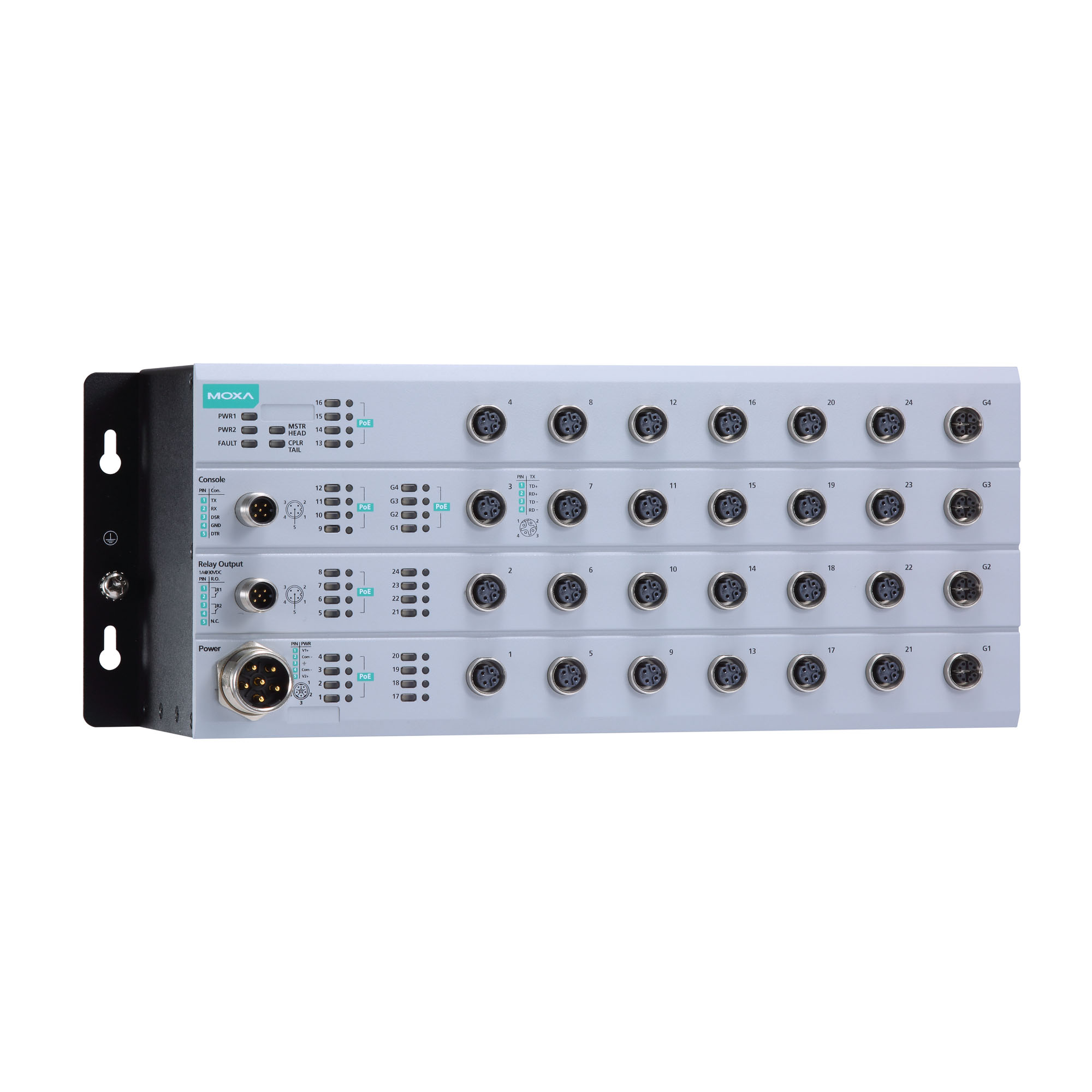

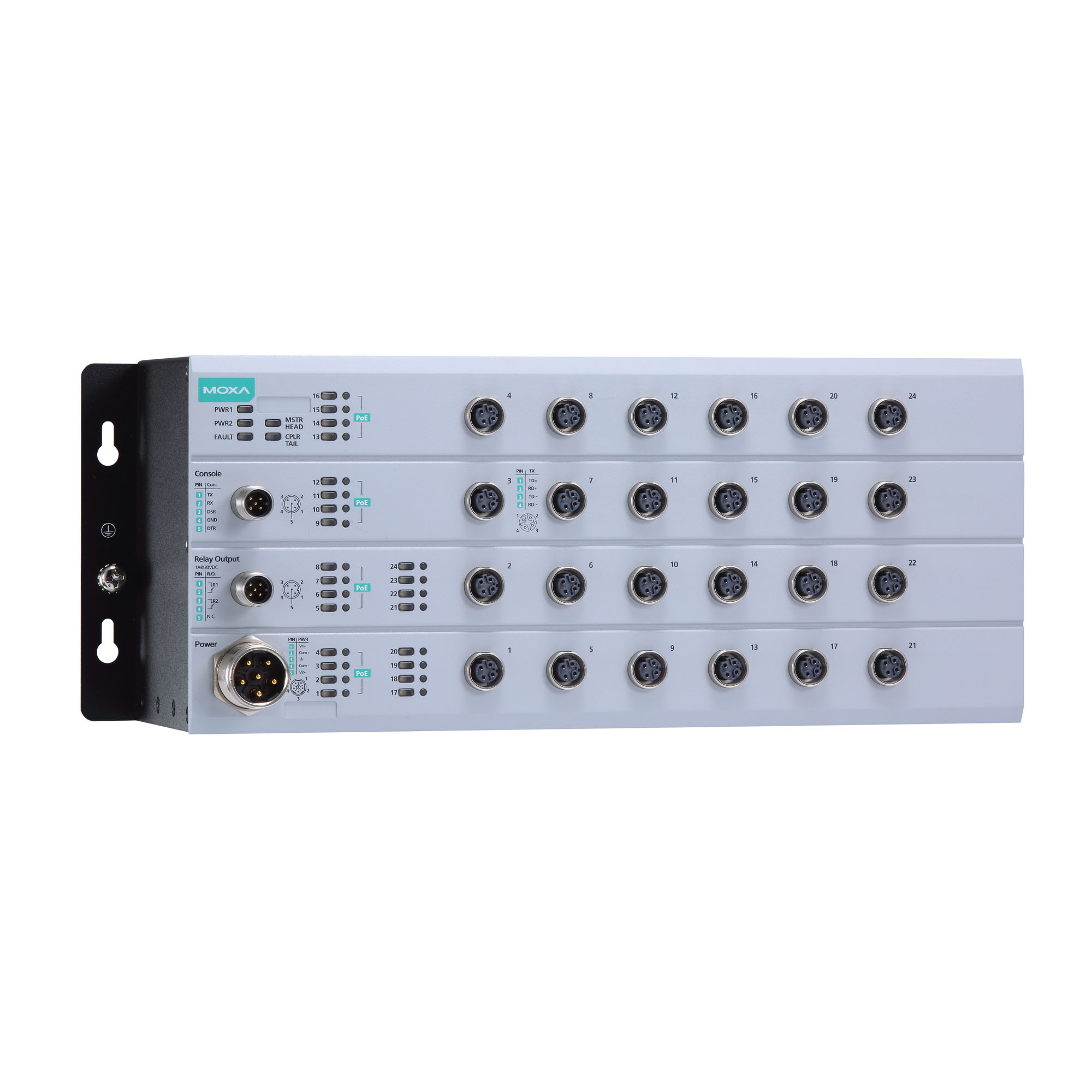

TN-4500A 系列

符合 EN 50155 標準、多至 20 個 PoE 連接埠的 12+4G/24+4G 連接埠千兆乙太網路交換器

特色與優點

認證

簡介

其他特色與優點

Input/Output Interface

Alarm Contact Channels

Ethernet Interface

10/100/1000BaseT(X) Ports (M12 A-coded 8-pin female connector)

10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

PoE Ports (10/100/1000BaseT(X), M12 A-coded 8-pin female connector)

10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

10/100/1000BaseT(X) Ports, Q-ODC Fiber Connector

Standards

Ethernet Software Features

Broadcast Forwarding

Configuration Options

Filter

Industrial Protocols

Management

MIB

Redundancy Protocols

Security

Time Management

Switch Properties

IGMP Groups

Max. No. of VLANs

VLAN ID Range

LED Interface

LED Indicators

Serial Interface

Console Port

Power Parameters

Input Current

Input Voltage

No. of Power Inputs

Operating Voltage

Overload Current Protection

Power Connector

Reverse Polarity Protection

Total PoE Power Budget

Physical Characteristics

Housing

IP Rating

Dimensions

Weight

Installation

Protection

Environmental Limits

Operating Temperature

Storage Temperature (package included)

Ambient Relative Humidity

Altitude

Standards and Certifications

EMC

EMS

Freefall

Radio Frequency

Railway

Railway Fire Protection

Safety

Shock

Vibration
