TSN-G5004 系列

4G 埠全 Gigabit 網管型乙太網路交換器

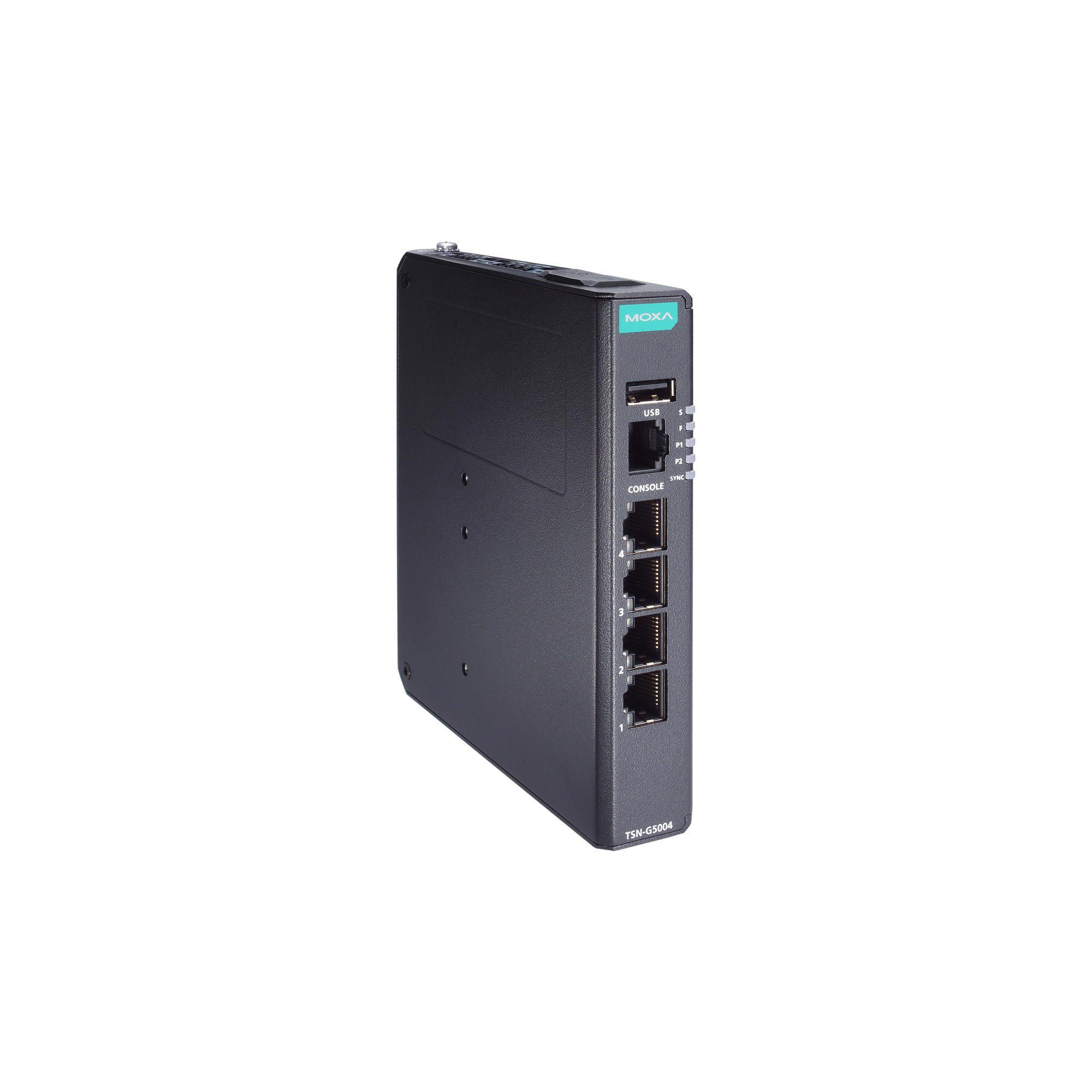

moxa-tsn-g5004-series-image-(1).jpg | Moxa

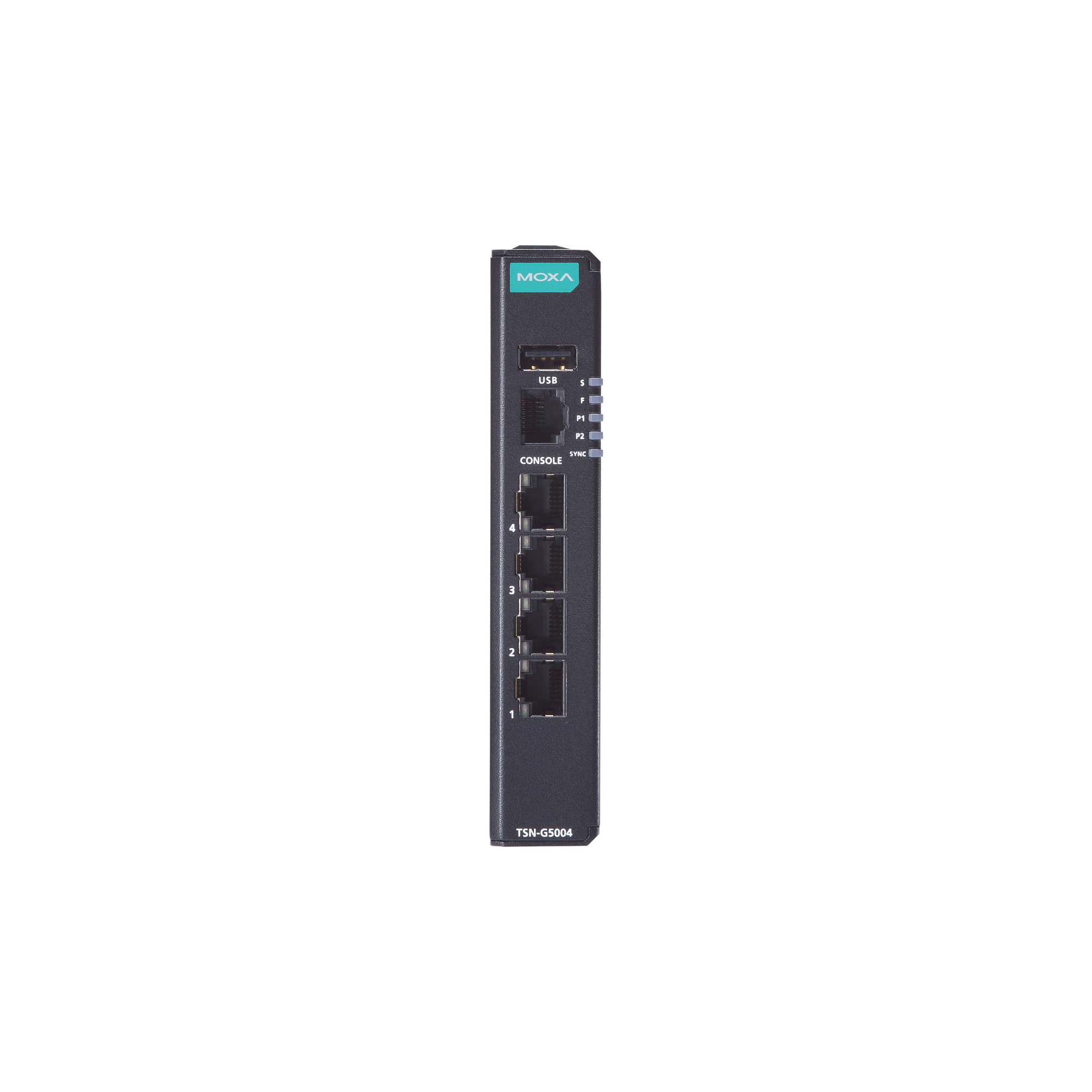

moxa-tsn-g5004-series-image-1-(1).jpg | Moxa

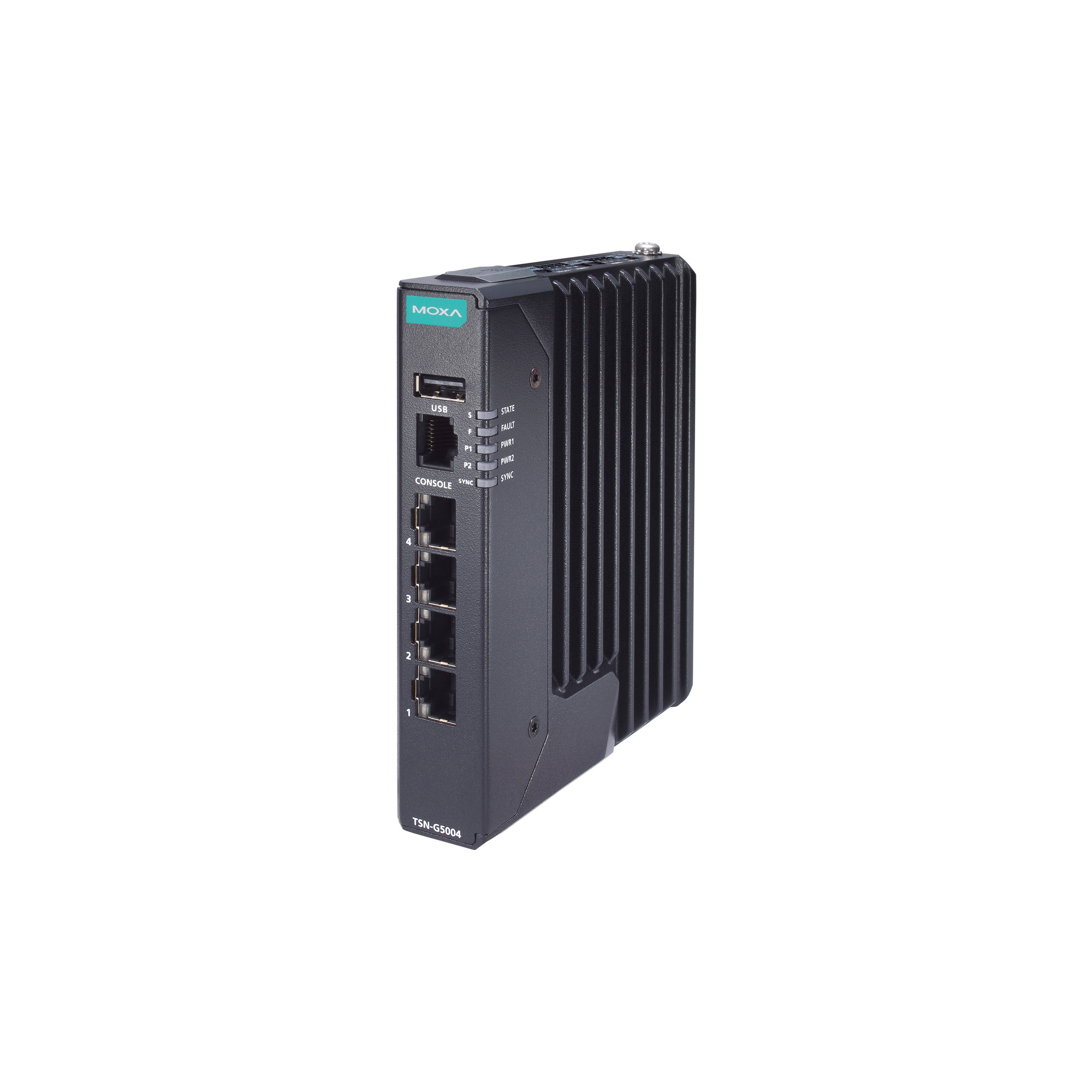

moxa-tsn-g5004-series-image-2-(1).jpg | Moxa

特色與優點

  • 輕巧彈性的外殼設計,適合狹窄空間
  • 網頁式 GUI,便於裝置配置和管理
  • 基於 IEC 62443 的資安防護功能
  • IP40 等級金屬外殼

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

TSN-G5004 系列交換器專為製造業網路系統及工業 4.0 設計。交換器配備 4 個 Gigabit 乙太網路連接埠並採用全 Gigabit 設計,因此相當適合將現升級到 Gigabit 速度或建構新的全 Gigabit 骨幹的需求。 全新 Moxa Web GUI 提供的輕巧和方便使用的配置介面使得網路部署變得更加容易。此外,TSN-G5004 系列未來的韌體升級將支援使用標準乙太網路時間敏感網路 (TSN) 技術的即時通訊。

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    4
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Management

    IPv4/IPv6, LLDP, SMTP, SNMP Inform, SNMPv1/v2c/v3, SNMP Trap, DHCP Server/Client, ARP, TFTP, SFTP, HTTP, HTTPS, SSH, Telnet, Private MIB, Syslog

  • MIB

    RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB, Q-BRIDGE MIB, IEEE8021-PAE-MIB, IEEE8021-SPANNING-TREE-MIB, SNMPv2-MIB

  • Redundancy Protocols

    RSTP, STP

  • Security

    Broadcast storm protection, Trust access control, Login and Password Policy, HTTPS/SSL, SSH, SNMPv3, RADIUS, TACACS+

  • Time Management

    SNTP, NTP Server/Client

  • Filter

    802.1Q VLAN, Static Multicast

  • MAC Table Size

    9 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • Packet Buffer Size

    2 Mbits

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A (Reserved)

  • Alarm Contact Channels

    1, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • LED Indicators

    STATE, FAULT, PWR1, PWR2, SYNC

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Voltage

    12 to 48 VDC, Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Input Current

    1.25 A @ 12 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    25 x 135 x 115 mm (0.98 x 5.32 x 4.53 in)

  • Weight

    582 g (1.28 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 61010-2-201, EN 62368-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    848,997 hrs

  • Standards

    Telcordia (Bellcore), GB
