TSN-G5016 系列

16 埠支援 TSN 的網管型乙太網路交換器

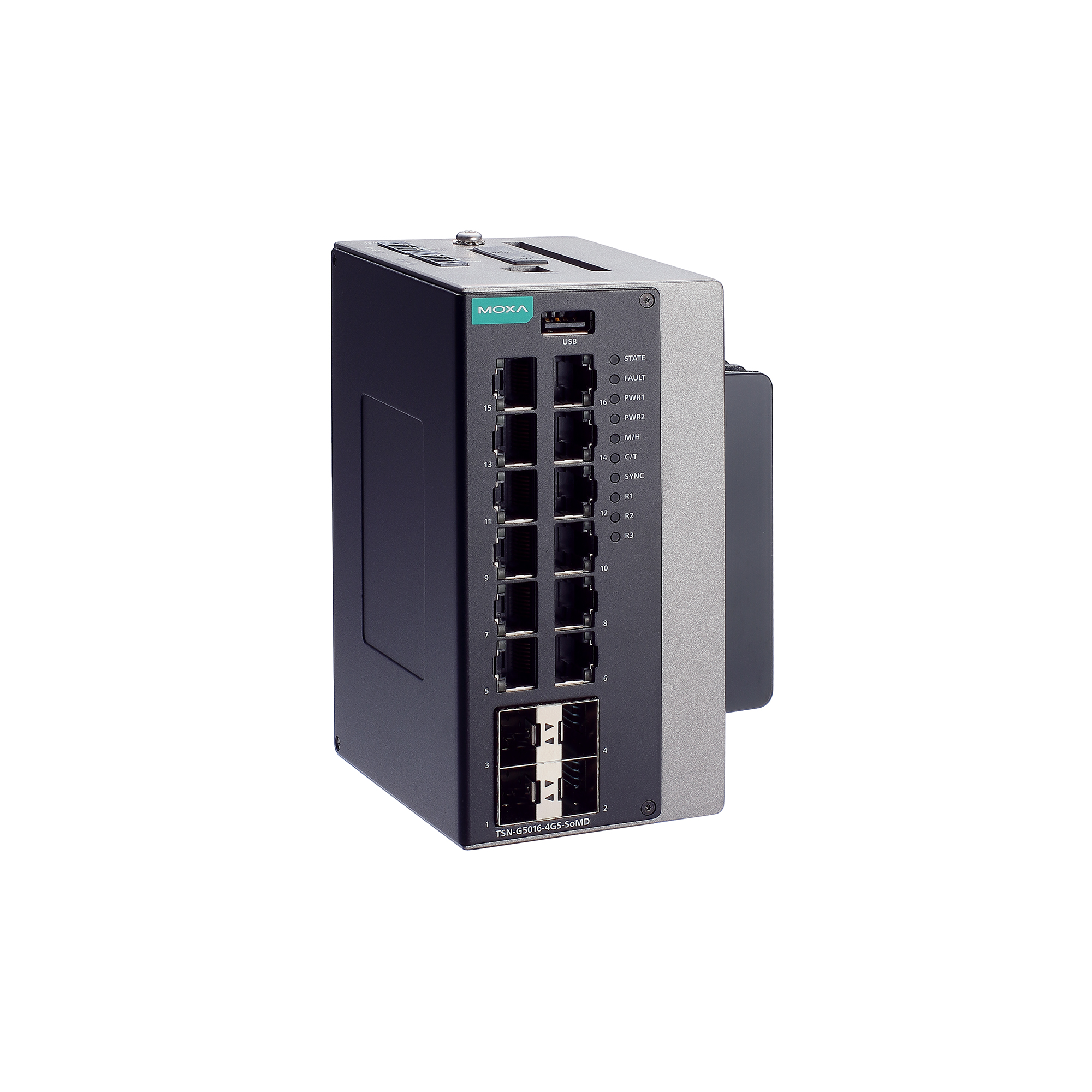

moxa-tsn-g5016-series-image-(1).jpg | Moxa

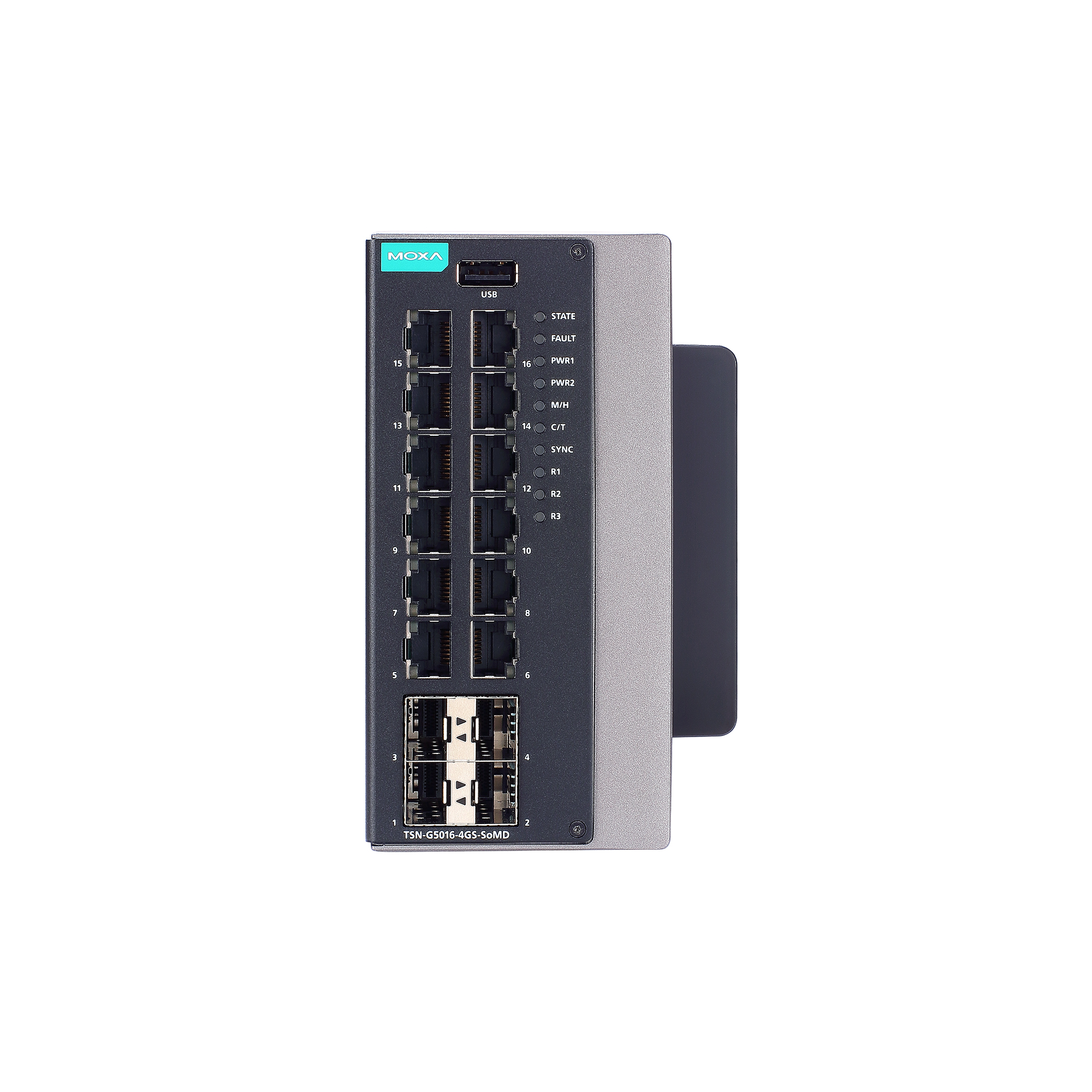

moxa-tsn-g5016-series-image-1-(1).jpg | Moxa

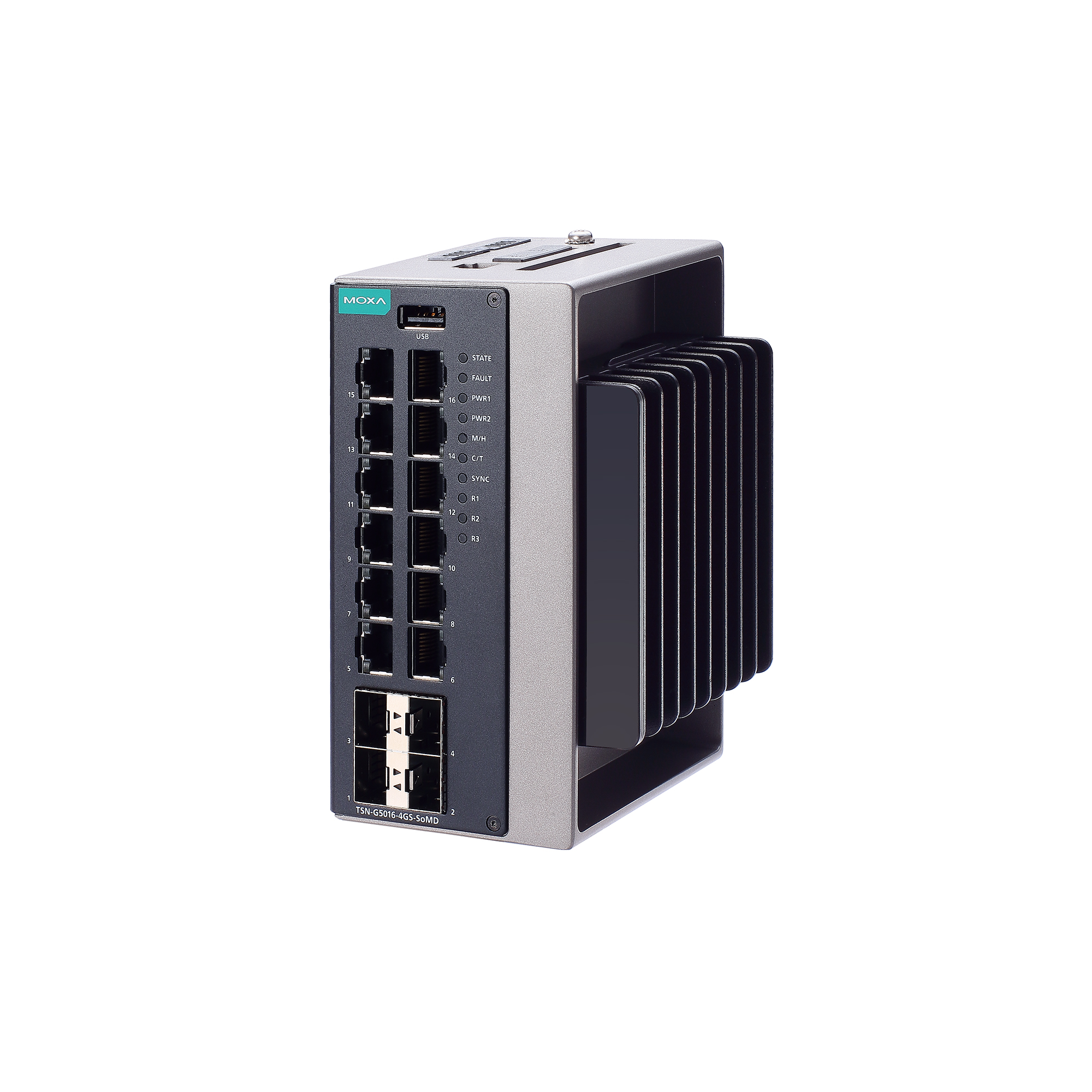

moxa-tsn-g5016-series-image-2-(1).jpg | Moxa

特色與優點

  • 支援 10GbE 乙太網路埠，可提供高頻寬與低延遲的通訊
  • 精巧且具彈性的外殼設計，適合安裝於空間受限的環境
  • 網頁式 GUI，便於進行裝置配置與管理
  • IP40 等級金屬外殼
  • 支援時間敏感網路 (TSN) 技術

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

TSN-G5016 系列旨在滿足現代工業網路的需求，並實現工業 4.0 的願景。 這些交換器最多配備四個 10GbE 乙太網路埠，可提供高頻寬且具有界低延遲的通訊能力，使其非常適合資料密集型應用，並有助於未來網路的擴充與升級。

精巧且具彈性的設計使 TSN-G5016 系列能輕鬆安裝於空間受限的環境，而堅固的 IP40 等級金屬外殼則確保其在嚴苛工業環境中的可靠運作。易用的網頁介面可簡化配置與管理，降低部署時間與操作複雜度。

透過採用標準乙太網路時間敏感網路 (TSN) 技術，TSN-G5016 系列可建構單一整合的乙太網路，提供可靠、具確定性及有界低延遲的通訊，並可在未來透過韌體升級擴展 TSN 功能。

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEE 1588v2 PTP Precision Time Protocol (hardware-based)
    IEEE 802.1 AS for Time Synchronization
    IEEE 802.1 Qbv for Time-aware Shaper

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    12
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 10GbE SFP+ Slots

    TSN-G5016-4XGS-SoMD-LV-T: 4

  • 1000BaseSFP Slots

    TSN-G5016-4GS-SoMD-LV-T: 4

  • Management

    IPv4/IPv6
    LLDP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    SNMP Trap
    DHCP Server/Client
    ARP
    TFTP
    SFTP
    HTTP
    HTTPS
    SSH
    Telnet
    Private MIB
    Syslog
    Port Mirroring

  • MIB

    Bridge-MIB
    Ethernet-like-MIB
    IEEE8021-AS-MIB
    IEEE8021-SPANNING-TREE-MIB
    IF-MIB
    LLDP-MIB
    PTPBASE-MIB
    Q-BRIDGE-MIB
    RFC1213-MIB
    SNMPv2-MIB

  • Redundancy Protocols

    RSTP
    STP

  • Security

    Broadcast storm protection
    Trust access control
    Login and Password Policy
    HTTPS/SSL
    SSH
    SNMPv3
    RADIUS
    TACACS+

  • Time Management

    SNTP
    NTP Server/Client
    IEEE 1588v2 PTP (hardware-based)
    IEEE 802.1 AS
    IEEE 802.1 Qbv

  • Filter

    802.1Q VLAN
    Static Multicast

  • MAC Table Size

    9 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • Packet Buffer Size

    8 Mbits

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    (This interface is reserved for future use.)

  • Alarm Contact Channels

    1
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • LED Indicators

    STATE, FAULT, PWR1, PWR2, M/H, C/T, SYNC, R1, R2, R3

  • Connector

    2 removable 4-contact terminal block(s)

  • Input Voltage

    12 to 48 VDC
    Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Input Current

    3A (max.)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    84 x 140 x 105 mm (3.31 x 5.51 x 4.13 in)

  • Weight

    1,380.5 g (3.04 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    809,568 hrs

  • Standards

    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
MIB file for TSN-G5016 Series
265.2 KB 		軟體套件
SHA-512
v2.2
2026年3月3日 2026年3月3日 版本說明
Firmware for TSN-G5016 Series
78.1 MB 		韌體
SHA-512
v2.2
2026年3月3日 2026年3月3日 版本說明

支援文件

篩選

全部 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
TSN-G5016 系列產品資料表
3.0 MB 		產品資料表 中文 v1.0 2026年3月3日 2026年3月3日
QIG for TSN-G5016 Series
5.1 MB 		QIG 英文 v1.0 2026年3月3日 2026年3月3日
Manual for TSN-G5000 Series (Web Interface)
12.4 MB 		使用者手冊 英文 v2.5 2026年3月3日 2026年3月3日
Manual for TSN-G5000 Series (Command Line Interface)
3.1 MB 		使用者手冊 英文 v2.2 2026年3月3日 2026年3月3日
Declaration of Conformity (EU/UK) for TSN-G5016 Series
301.3 KB 		聲明書 英文 v1.0 2026年1月20日 2026年1月20日

可供選擇的機型 (2)

顯示圖片
比較

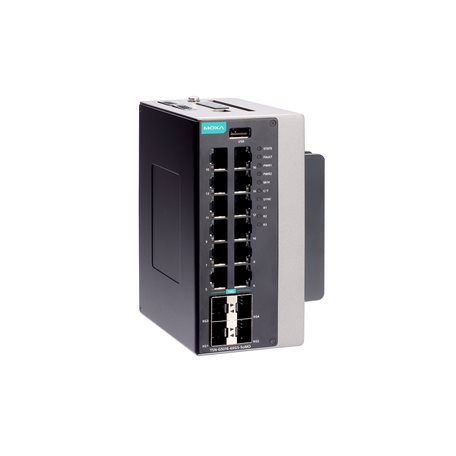

moxa-tsn-g5016-4xgs-somd-lv-t-image.jpg | MoxaTSN-G5016-4XGS-SoMD-LV-T
比較
moxa-tsn-g5016-4gs-somd-lv-t-image.jpg | MoxaTSN-G5016-4GS-SoMD-LV-T
Layer22
No. of Ports1616
10/100/1000BaseT(X) Ports (RJ45 connector)1212
SFP Ports (10GbE SFP+)4–
SFP Ports (1000BaseSFP)–4
Operating Temp.-40 to 70°C-40 to 70°C
