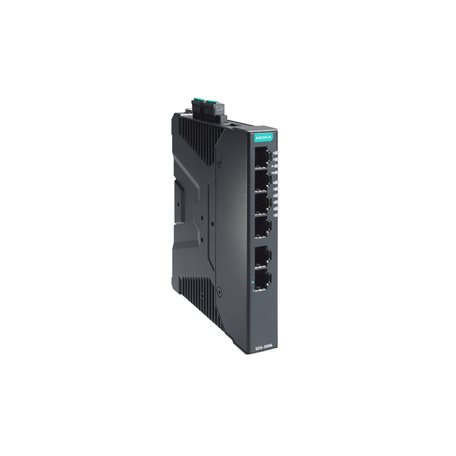

SDS-3006 系列

6 連接埠（具有 4 個 PoE+ 連接埠或 2 個 Giga 上行鏈路連接埠的選項）智慧乙太網路交換器

moxa-sds-3006-series-image-(1).jpg | Moxa

特色與優點

4 個符合 IEEE 802.3af/at PoE+ 標準的連接埠
每個 PoE+ 連接埠在高功率模式下均可提供 36 瓦輸出
多語言網頁式 GUI：英文、繁體中文、簡體中文、日文、德文與法文
支援 RSTP/STP 與 MRP 的網路備援能力，可確保高網路可用性
支援 EtherNet/IP、PROFINET 與 Modbus TCP 工業通訊協定，可在自動化 HMI/SCADA 系統中輕鬆整合與監控
符合 IEC 62443 的資安防護功能
旋轉式 DIP 開關無需使用網頁瀏覽器即可執行設定檔型設定
支援 MXstudio，輕鬆實現可視化的工業網路管理

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

SDS-3006 智慧型乙太網路交換器是適用於 IA 工程師與自動化機器製造商的理想產品，可使其網路相容於工業 4.0 的願景。透過將生命活力注入機器與控制機櫃，智慧型交換器以簡單的設定與安裝方式簡化了日常工作。此外，他在完整的產品生命週期中是可監控的，並可以輕鬆維護。

最常用的自動化通訊協定，包括 EtherNet/IP、PROFINET 與 Modbus TCP，都內嵌於　SDS-3006 交換器中，透過自動化 HMI 的控制能力與可見性提供強化的操作效能與彈性。它也支援各種實用的管理功能，包括 IEEE 802.1Q VLAN、連接埠鏡像、SNMP、繼電器警告及多語言網頁式 GUI。

附加特色與優點

IP 連接埠繫結可確保快速替換關鍵裝置而無需重新指派 IP 位址
IEEE 802.1Q VLAN 可簡化網路規劃
支援 ABC-02-USB（自動備份配置器）以進行快速系統配置備份/還原與韌體升級
發生例外狀況時透過繼電器輸出自動發出警告

鎖定未使用的連接埠、SNMPv3 與 HTTPS 可增強網路安全
連接埠鏡像可用於線上除錯與監控
本機記錄檔與匯出存貨檔案的能力可簡化存貨管理
進階 PoE 管理功能（PoE 連接埠設定、PD 故障檢查以及 PoE 排程）

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

10/100BaseT(X) Ports (RJ45 connector)

SDS-3006(-T) models: 6
SDS-3006-2GTXSFP(-T) models: 4
SDS-3006-4PoE-2GTXSFP(-T) models: 4
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)

SDS-3006-2GTXSFP(-T) models: 2
SDS-3006-4PoE-2GTXSFP(-T) models: 2
PoE Ports (10/100/1000BaseT(X), RJ45 connector)

SDS-3006-4PoE-2GTXSFP(-T) models: 4
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service

Industrial Protocols

EtherNet/IP
Modbus TCP
PROFINET IO Device
Management

Back Pressure Flow Control
DHCP Client
Fiber check
Flow control
IPv4/IPv6
LLDP
Port Mirror
RMON
SNMP Inform
SNMPv1/v2c/v3
Syslog
MIB

RFC1213
Ethernet-like MIB
IF MIB
LLDP MIB
Bridge MIB
Q-BRIDGE MIB
Redundancy Protocols

RSTP
STP
MRP
Security

Broadcast storm protection
HTTPS/SSL
SNMPv3
Port Lock
Trust access control
Time Management

NTP Server/Client
SNTP
Filter

802.1Q VLAN

Industrial Profile

Indicator	Mode
0	No function enabled via DIP switch (Default)
1	PROFINET profile enabled
2	PROFINET profile and DHCP client enabled
3	EtherNet/IP profile enabled
4	EtherNet/IP profile and DHCP client enabled
5	Modbus TCP profile enabled
6	Modbus TCP profile and DHCP client enabled
7-9	Reserved (currently performs the same behavior as indicator 0)

MAC Table Size

8 K
Max. No. of VLANs

8
VLAN ID Range

VID 1 to 4094
Packet Buffer Size

3 Mbits

LED Indicators

PWR1, PWR2, STATE, FAULT, 10/100M (TP Port), 10/100/1000M (Gigabit Combo port), smart PoE LED (SDS-3006-4PoE-2GTXSFP(-T) models only)

Storage Port

USB Type A (for ABC-02 only)

Alarm Contact Channels

1
Relay output with current carrying capacity of 1 A @ 24 VDC
Buttons

Reset button
Digital Input Channels

1
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA

Connection

2 removable 4-contact terminal block(s)
Input Voltage

12-48 VDC
Redundant dual inputs
Operating Voltage

SDS-3006(-T) models: 9.6 to 60 VDC
SDS-3006-2GTXSFP(-T) models: 9.6 to 60 VDC
SDS-3006-4PoE-2GTXSFP(-T) models: 9.6 to 57 VDC
Input Current

SDS-3006(-T) models: 0.76 A max. 12-48 VDC
SDS-3006-2GTXSFP(-T) models: 0.98 A max. 12-48 VDC
SDS-3006-4PoE-2GTXSFP(-T) models: 0.85 A max. 12-48 VDC
Power Budget

Max. 120 W for total PD consumption @ 48 VDC input
Max. 90 W for total PD consumption @ 24 VDC input
Max. 45 W for total PD consumption @ 12 VDC input
Max. 36 W for each PoE port
Power Consumption (Max.)

SDS-3006(-T) models: 4.75 W
SDS-3006-2GTXSFP(-T) models: 6.69 W
SDS-3006-4PoE-2GTXSFP(-T) models: 10.38 W full loading without PDs’ consumption
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

Housing

Metal
IP Rating

IP40
Dimensions

SDS-3006(-T): 20 x 135 x 111 mm (0.79 x 5.32 x 4.37 in)
SDS-3006-2GTXSFP(-T): 36 x 135 x 111 mm (1.42 x 5.32 x 4.37 in)
SDS-3006-4PoE-2GTXSFP(-T): 36 x 135 x 111 mm (1.42 x 5.32 x 4.37 in)
Weight

SDS-3006(-T): 383g (0.84 lbs)
SDS-3006-2GTXSFP(-T): 718g (1.58 lbs)
SDS-3006-4PoE-2GTXSFP(-T): 779g (1.72 lbs)
Installation

DIN-rail mounting
Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 800 MHz: 10 V/m; 800 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV (1.2/50 μs), 1 kV (10/700 μs)
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Safety

EN IEC 62368-1
UL 61010-2-201
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Vibration

IEC 60068-2-6

Time

SDS-3006(-T): 3,483,278 hrs
SDS-3006-2GTXSFP(-T): 3,196,539 hrs
SDS-3006-4PoE-2GTXSFP(-T): 2,339,356 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Firmware for SDS-3000, SDS-G3000 Series 3.9 MB	韌體	5E08E02ED3F198B71ECDFA9EA587EF3CFFC27A9D6B4B53B7FED8CF6FF48E813DFE123D313B63753276A0D05A56A73AE119D23A74F0F497891347944E7DD89FF9 SHA-512	v3.2		2025年5月23日 2025年5月23日版本說明
SNMP MIB File for SDS-3000, SDS-G3000 Series 37.2 KB	軟體套件	13A65786F8418F941949FA5E630A76C76BBDCCDC2E15814A163BB2C9A9419785D2E259BB53E2F63D56CD6CF38BA2C88C85BAEC2CE7E1B1096922B1556F9CA0FC SHA-512	v3.1		2025年5月23日 2025年5月23日版本說明
Firmware for SDS-3000, SDS-G3000 Series 3.9 MB	韌體	7CDDF4B58883684DB68967DCB796365CC1FF122623CD1635FDAC3F29D180C907CFC736D94C045CEB5E36736B843232ED6487A7B6DF053583A48FC45C0969F5EE SHA-512	v3.1		2025年3月18日 2025年3月18日版本說明
Software Package for MXview One Series (Linux version) 508.2 MB	軟體套件	09950ADEFA48D8CD14F5ECAC837CACC5B7359EBB9A9D1F5A7C87FD68380B3A905F95870B041090F246C7860E6BCB5B343AA5EAED54ADE2DA5F78FBE37DD9324C SHA-512	v1.5.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年1月22日 2025年1月22日版本說明
Software Package for MXview One Series (Windows version) 284.5 MB	軟體套件	1111B9086D22AA9BE324BDD372362AA1B62430D6BB34A9258FC54659FB0F62869CCB087629868A431F7122E63ABD37089EF2CD93EF0685CC636484ADFBCA1AF7 SHA-512	v1.5.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年1月22日 2025年1月22日版本說明
GSD file for SDS-3006 Series 27.4 KB	軟體套件	B2C08AC1B60B63AFC793A6FCEBDF68964B0DF2313089A3A18D87A902B53E48CD730A13C93A9339CB2D37BB6F7BDA64069D356120101BA2AFDB032C09815BC0F0 SHA-512	v2.3		2024年10月7日 2024年10月7日版本說明
EDS file for SDS-3006 Series 12.9 KB	軟體套件	4A4CE84D3B87547B9240BCFF729C2F0F17AD44FE8A5292DEC54522123346713118EFDD5F510327F5408551156CDCF5B11817690111FDCA8928995907F06880F5 SHA-512	v3.0		2024年9月30日 2024年9月30日版本說明
Firmware for SDS-3000, SDS-G3000 Series 3.9 MB	韌體	D61D6863F7504ACBC578C81B9C46C589556B4B365816870DB9D1F18F1234EEEEFF4183DB7A0596346E278078A792CB5FFB07A4401C36E3DA6D45F6FEDF168FDB SHA-512	v3.0		2024年9月30日 2024年9月30日版本說明
AOI file for SDS-3006, SDS-G3006 Series 84.2 KB	軟體套件	09B158EFF5E979A835E123C23E69381FDC63293CAC9C97A41714E60EC270F12B3D0D167E740F56A5F6B64A9D60B8093E52DB17B94BE7FA5D01EC860685155217 SHA-512	v3.0		2024年9月30日 2024年9月30日版本說明
Modbus file for SDS-3000, SDS-G3000 Series 1.4 KB	軟體套件	B8E90D92F0CC640FA67CAF359C374F756D0B46DD2203F74827804ECFF89DC3ED731A9A73E972DEED56041C52472E942A0E436950398D0FB122279D33870A9258 SHA-512	v3.0		2024年9月30日 2024年9月30日版本說明

支援文件

名稱	類型	語言	版本	發布日期
Moxa Industrial Smart Ethernet Switch User's Manual 5.7 MB	使用者手冊	英文	v3.1	2025年5月23日 2025年5月23日
Industrial Protocols User Guide for SDS Series 12.9 MB	使用者手冊	英文	v2.1	2025年5月23日 2025年5月23日
QIG for SDS PoE Series 3.4 MB	QIG	英文	v1.0	2024年12月27日 2024年12月27日
Declaration of Conformity for SDS-3006/3010/G3006/G3010 (with PoE) 315.6 KB	聲明書	英文	v1.0	2024年12月23日 2024年12月23日
QIG for SDS-3006, SDS-G3006, SDS-3008, SDS-G3008 Series 4.0 MB	QIG	英文	v4.1	2024年12月16日 2024年12月16日
2D CAD for SDS-3006 V2.0 1.2 MB	2D CAD	英文		2024年11月29日 2024年11月29日
2D CAD for SDS-3006-2GTXSFP V2.0 883.4 KB	2D CAD	英文		2024年11月29日 2024年11月29日
2D CAD for SDS-3006-4PoE-2GTXSFP V2.0 1.4 MB	2D CAD	英文		2024年11月29日 2024年11月29日
FOSS Statement for SDS-3000, SDS-G3000 Series 411.3 KB	聲明書	英文	v1.0	2024年10月2日 2024年10月2日
SDS-3006 系列產品資料表 12.4 MB	產品資料表	中文	v1.0	2024年9月30日 2024年9月30日
Declaration of Conformity for SDS-3006/3008/3010/3016/G3006/G3008/G3010/G3016 (non PoE) 322.5 KB	聲明書	英文	v1.0	2024年9月23日 2024年9月23日

	比較 SDS-3006-2GTXSFP	比較 SDS-3006	比較 SDS-3006-T	比較 SDS-3006-2GTXSFP-T
10/100BaseT(X) Ports, RJ45 Connector	4	6	6	4
Combo Ports, 10/100/1000BaseT(X) or 100/1000BaseSFP	2	-	-	2
PoE 10/100BaseT(X) Ports, RJ45 Connector	-	-	-	-
Operating Voltage	9.6 to 60 VDC	9.6 to 60 VDC	9.6 to 60 VDC	9.6 to 60 VDC
Operating Temp.	-10 to 60°C	-10 to 60°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細
