PM-7500 模組系列

Gigabit 和快速乙太網路模組，適用於 PT-7528-24TX 系列機架式乙太網路交換器

moxa-pm-7500-module-series-image-1-(1).jpg | Moxa
moxa-pm-7500-module-series-image-2-(1).jpg | Moxa
moxa-pm-7500-module-series-image-3-(1).jpg | Moxa
moxa-pm-7500-module-series-image-4-(1).jpg | Moxa
moxa-pm-7500-module-series-image-5-(1).jpg | Moxa
moxa-pm-7500-module-series-image-6-(1).jpg | Moxa
moxa-pm-7500-module-series-image-7-(1).jpg | Moxa

特色與優點

  • -40°C 至 85°C 寬操作溫度
  • 符合 IEC 61850-3 及 IEEE 1613 規範

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

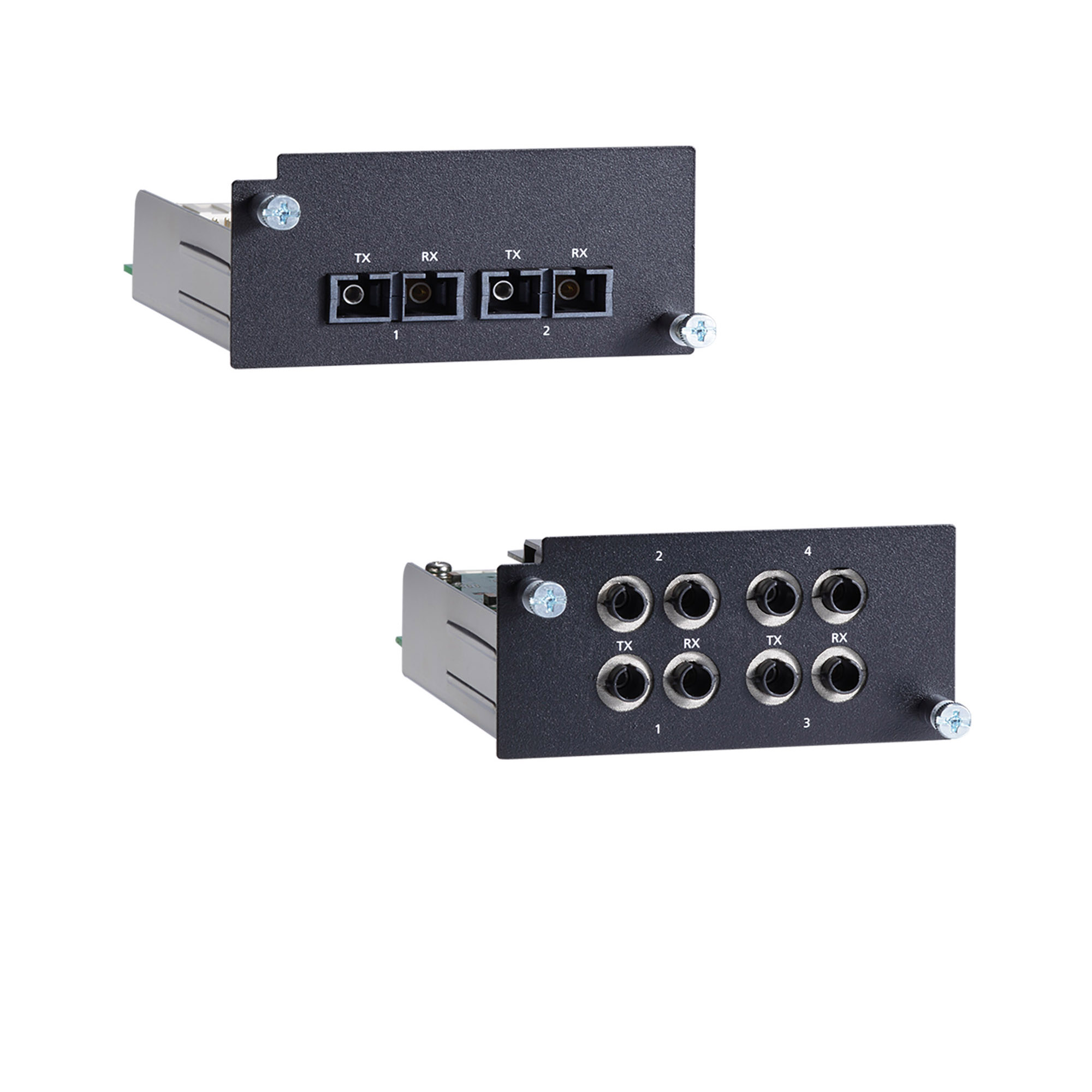

PM-7500 模組系列為適用於 PT-7528-24TX 系列機架式乙太網路交換器的 Gigabit 和快速乙太網路模組。

  • 100BaseFX Ports (multi-mode SC connector)

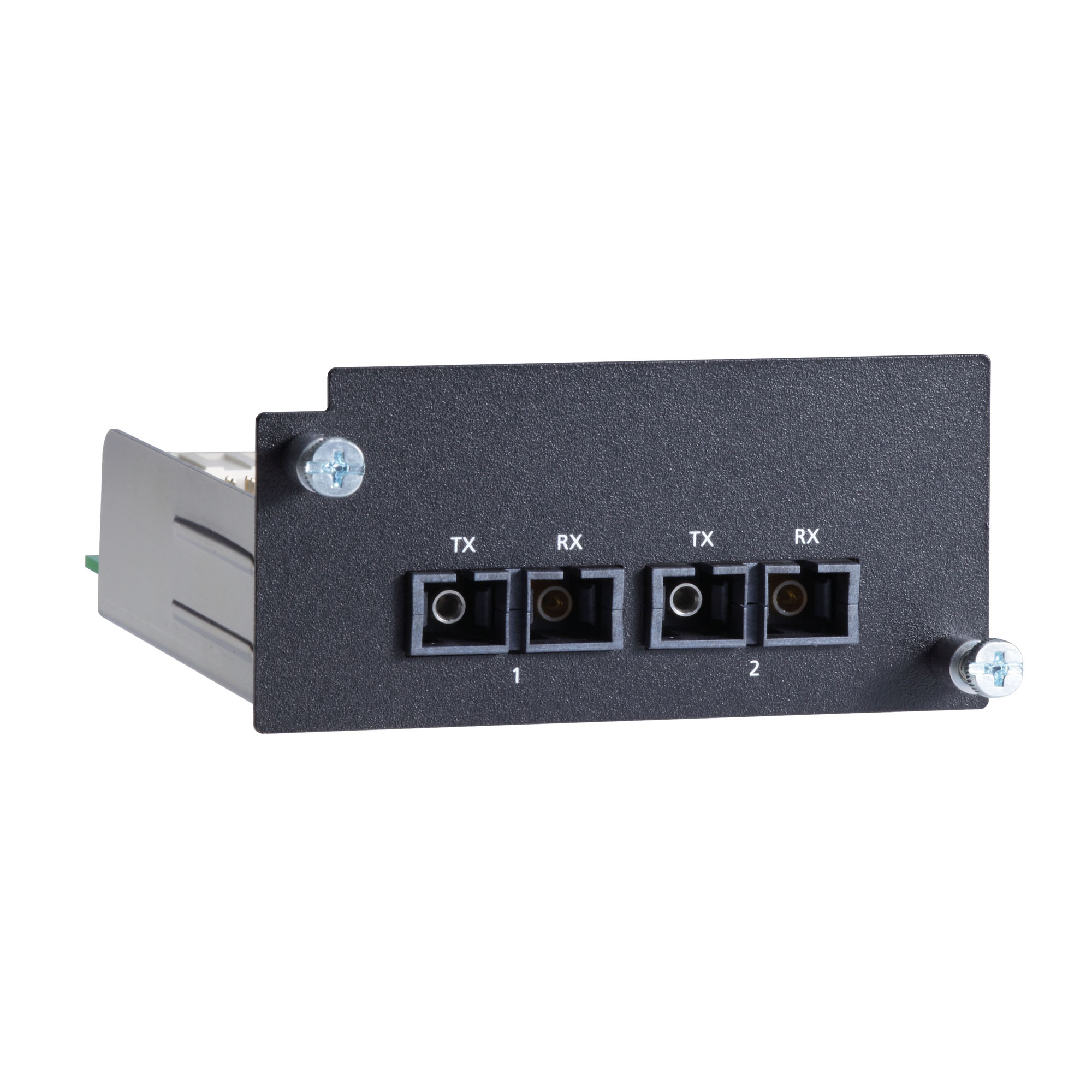

    PM-7500-2MSC: 2

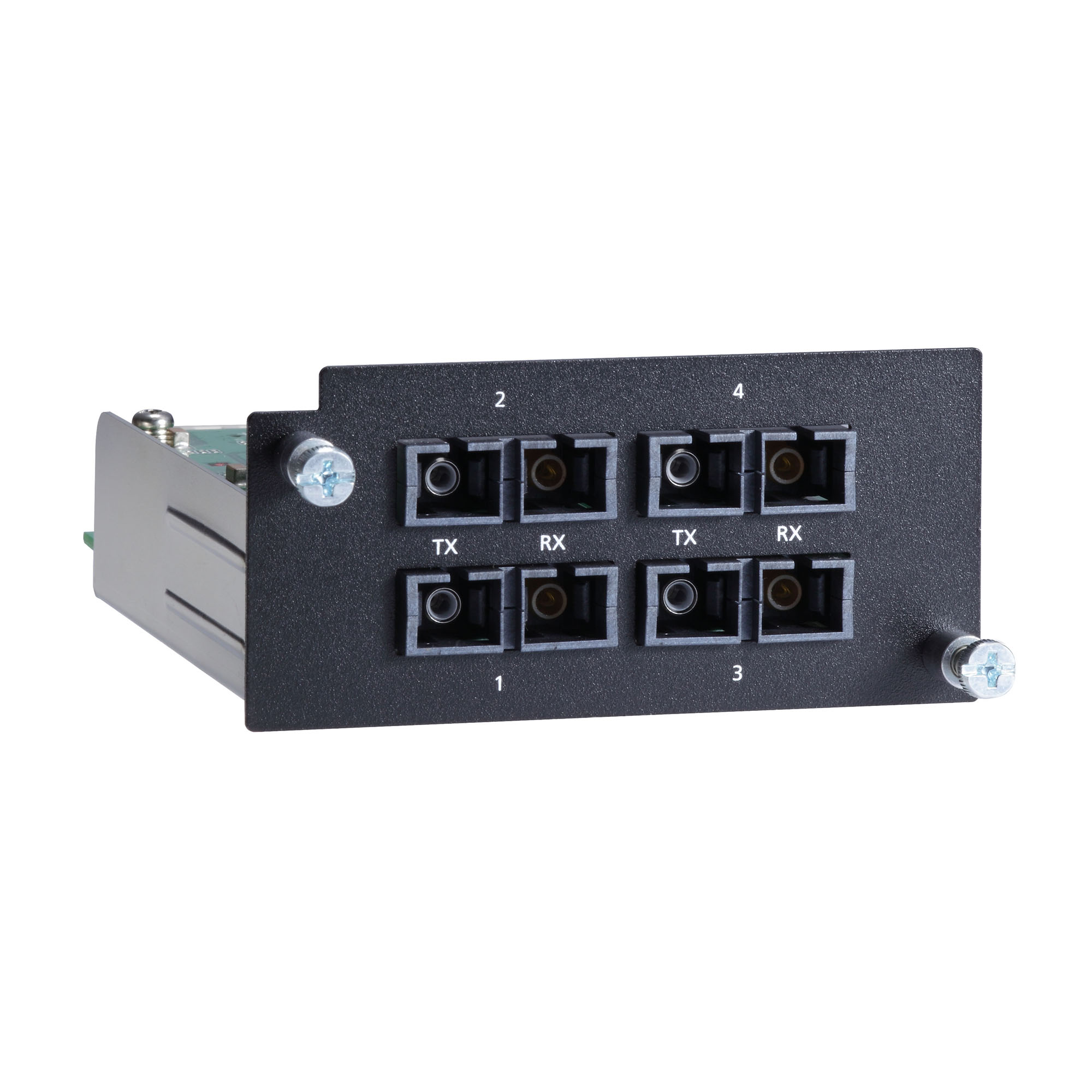

    PM-7500-4MSC: 4

  • 100BaseFX Ports (multi-mode ST connector)

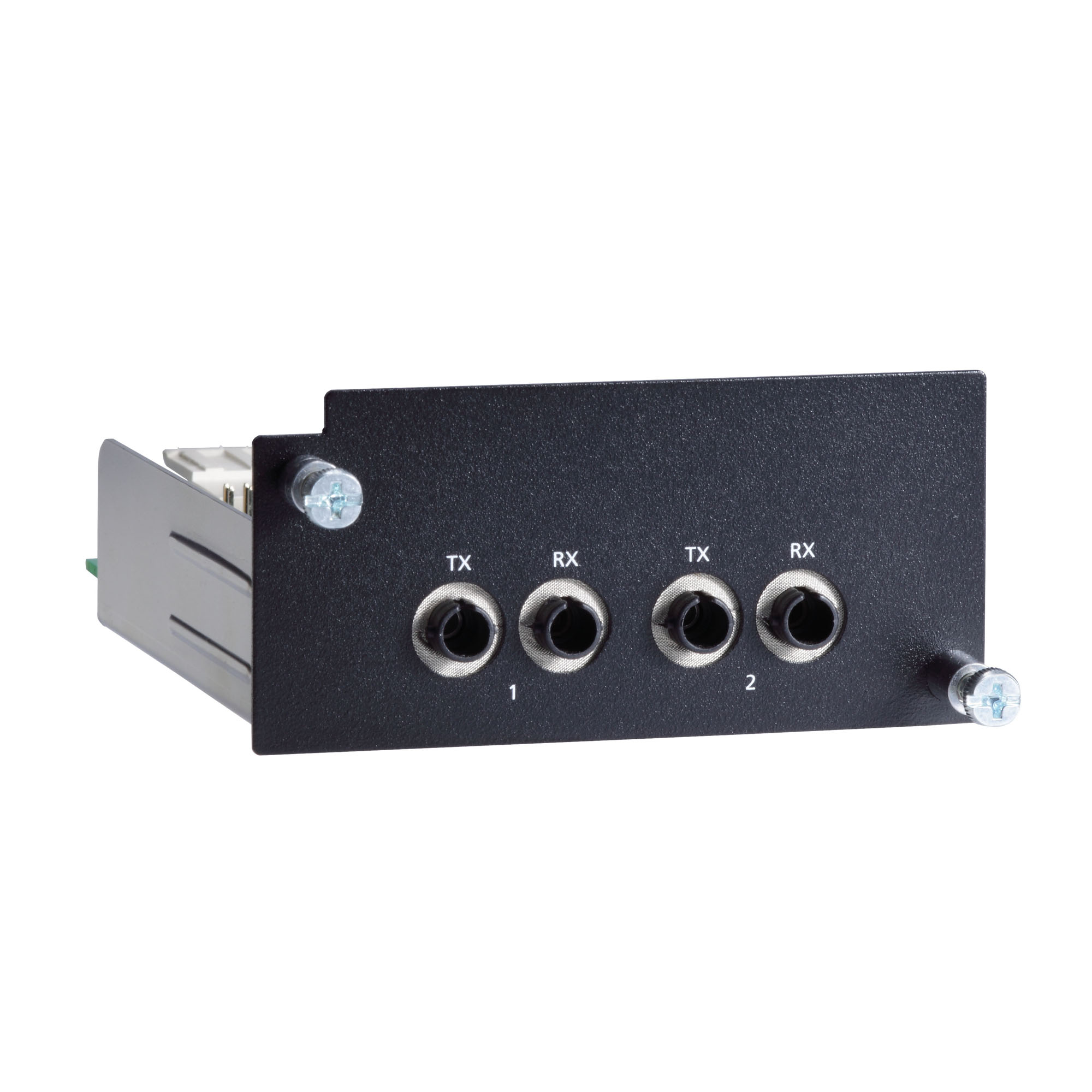

    PM-7500-2MST: 2

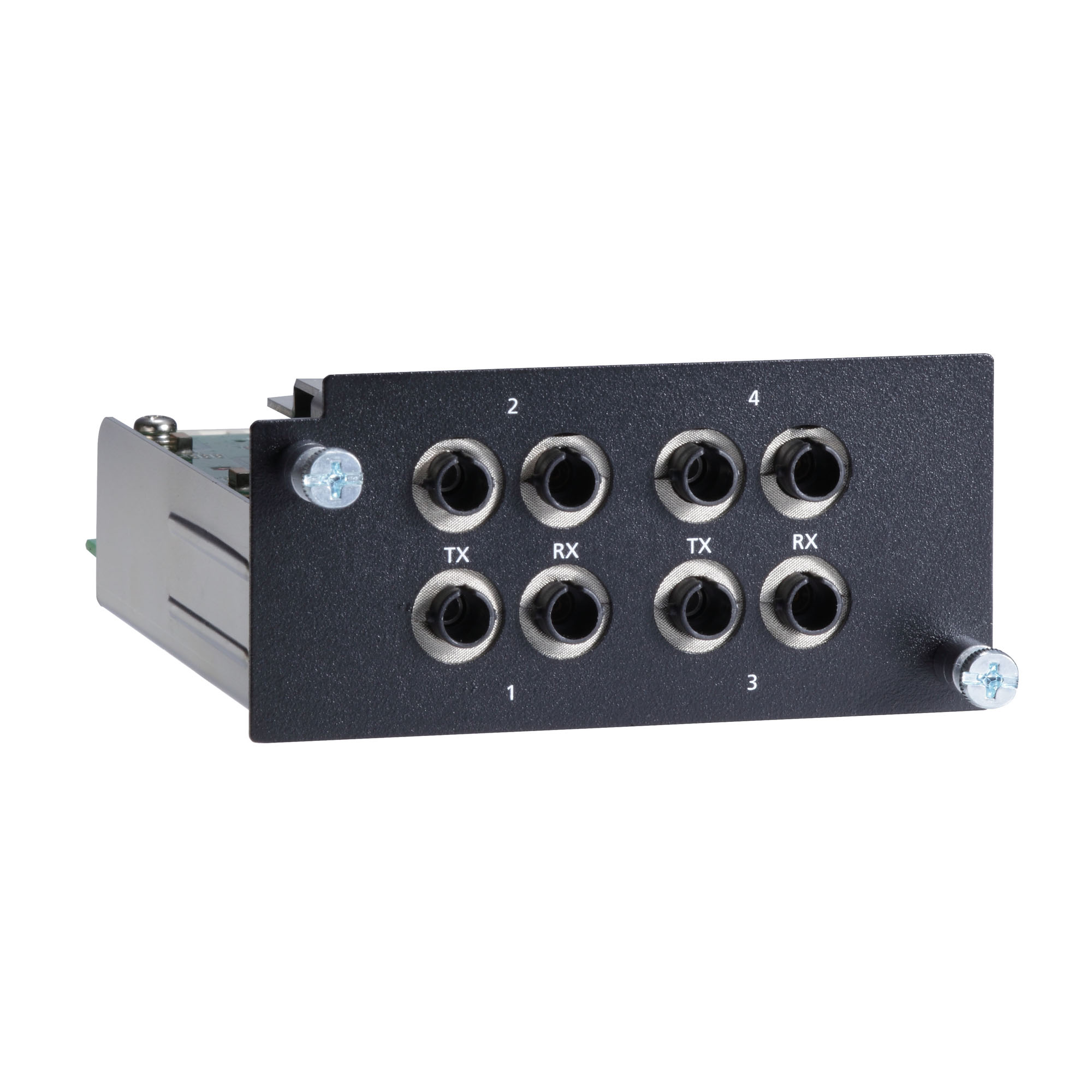

    PM-7500-4MST: 4

  • 100BaseFX Ports (single-mode SC connector)

    PM-7500-2SSC: 2
    PM-7500-4SSC: 4

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

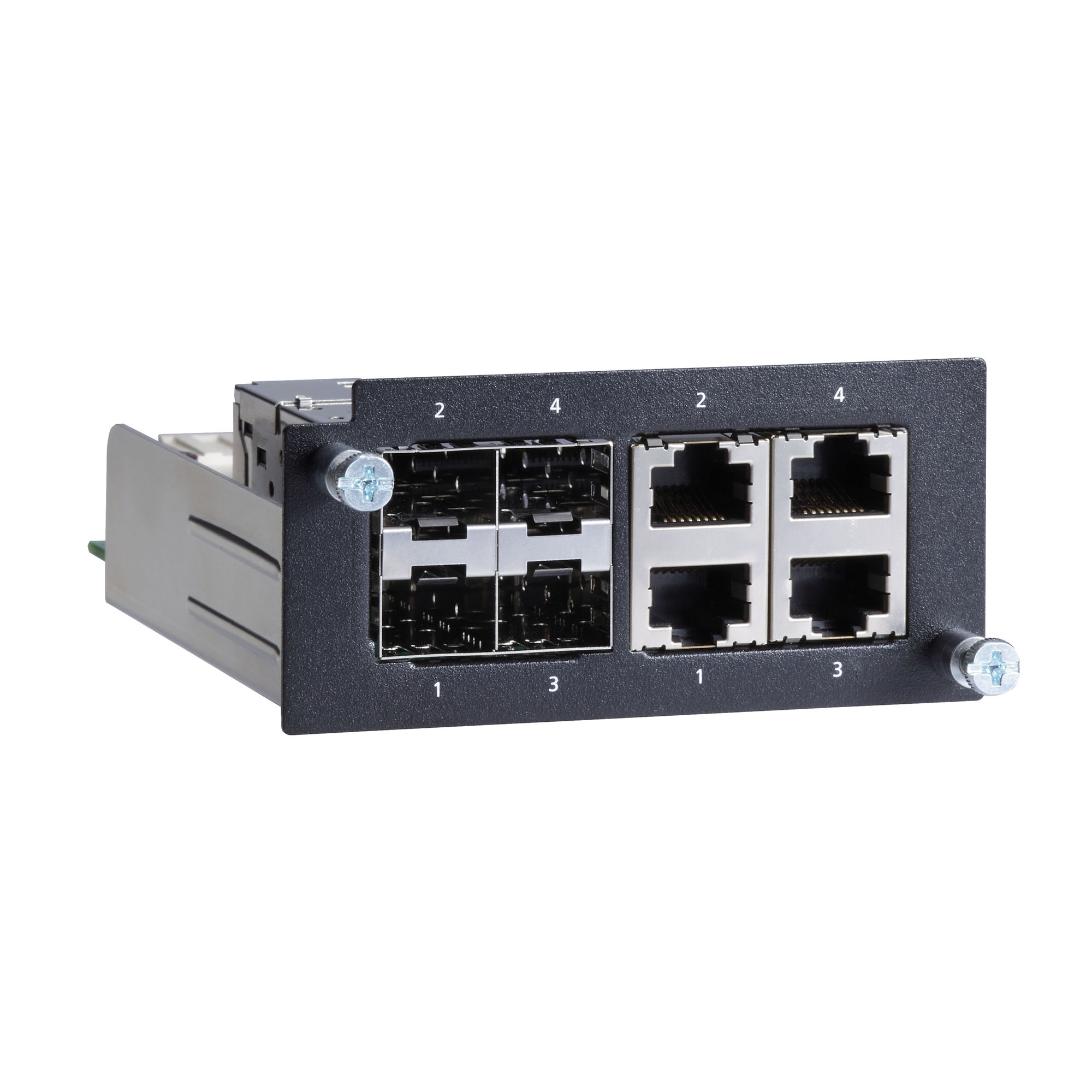

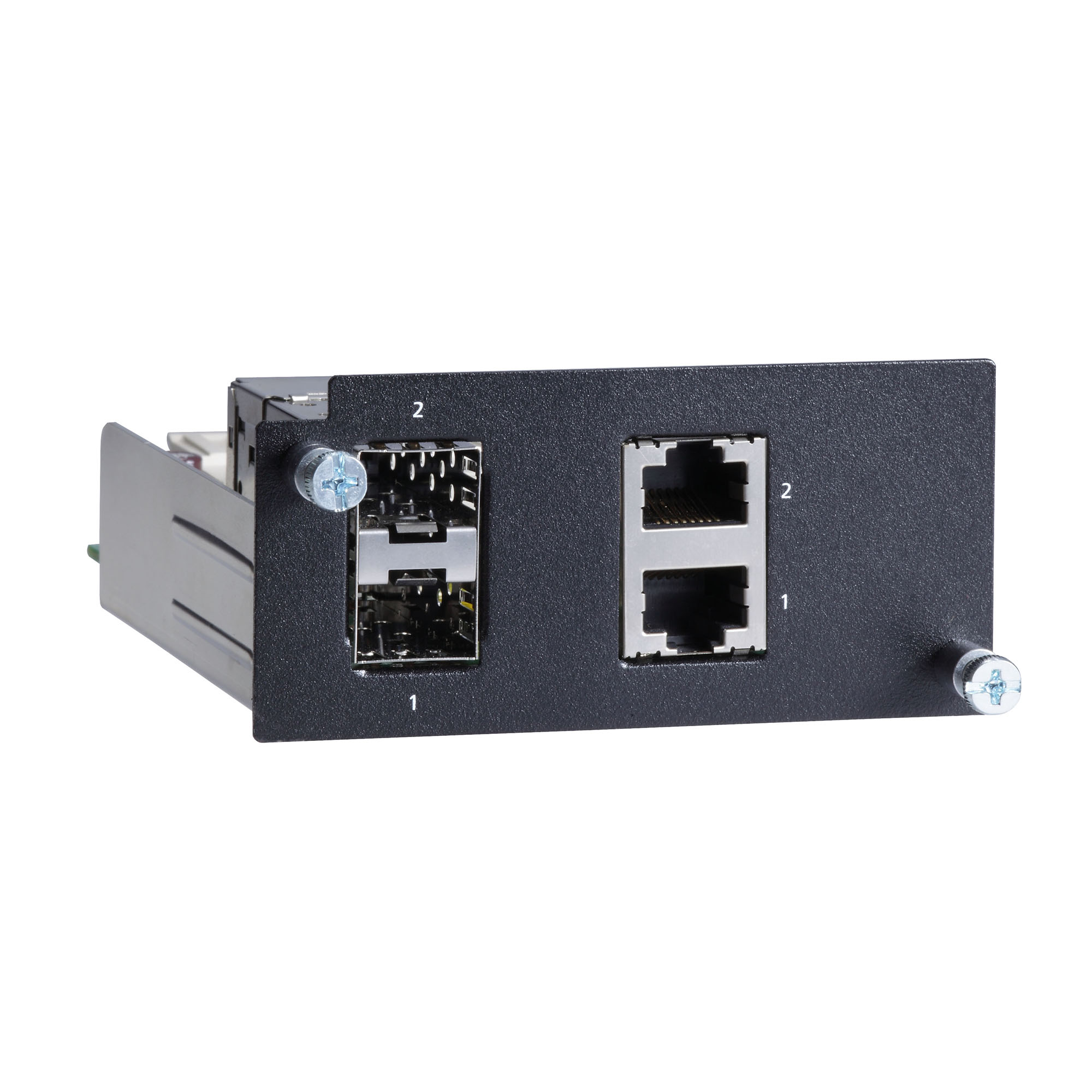

    PM-7500-2GTXSFP: 2
    PM-7500-4GTXSFP: 4

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

支援文件

篩選

全部 2D CAD 產品資料表 使用者手冊 技術說明
名稱 類型 語言 版本 發布日期
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
PM-7500 模組系列產品資料表
2.1 MB 		產品資料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for PM-7500-2MSC
240.5 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-2GTXSFP
348.4 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MST
389.8 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4GTXSFP
351.2 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MST
417.0 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MSC
373.1 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MST TOP
28.3 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-1MSC TOP
26.9 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-2MSC TOP
27.7 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-1MST TOP
27.2 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MSC TOP
29.4 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for PM-7500-4MST TOP
31.1 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
Manual for PT-7528 Series
4.9 MB 		使用者手冊 英文 v3.1 2017年10月20日 2017年10月20日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		使用者手冊 英文 v5.2 2017年10月19日 2017年10月19日
Communication Redundancy User's Manual
1.2 MB 		使用者手冊 英文 v5.0 2014年8月13日 2014年8月13日

可供選擇的機型 (8)

顯示圖片
比較
moxa-pm-7500-2msc-image.jpg | MoxaPM-7500-2MSC
比較
moxa-pm-7500-2gtxsfp-image.jpg | MoxaPM-7500-2GTXSFP
比較
moxa-pm-7500-2ssc-image.jpg | MoxaPM-7500-2SSC
比較
moxa-pm-7500-4msc-image.jpg | MoxaPM-7500-4MSC
100BaseFX Multi-Mode Ports with SC Connectors2––4
100BaseFX Multi-Mode Ports with ST Connectors––––
Single-Mode Ports with SC Connectors––2–
Combo Ports, 10/100/1000BaseT(X) or 100/1000BaseSFP–2––
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-pm-7500-4gtxsfp-image.jpg | MoxaPM-7500-4GTXSFP
比較
moxa-pm-7500-4ssc-image.jpg | MoxaPM-7500-4SSC
比較
moxa-pm-7500-2mst-image.jpg | MoxaPM-7500-2MST
比較
moxa-pm-7500-4mst-image.jpg | MoxaPM-7500-4MST
100BaseFX Multi-Mode Ports with SC Connectors––––
100BaseFX Multi-Mode Ports with ST Connectors––24
Single-Mode Ports with SC Connectors–4––
Combo Ports, 10/100/1000BaseT(X) or 100/1000BaseSFP4–––
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
