PT-G7828 系列

IEC 61850-3 28 埠 Layer 3 全 Gigabit 模組化網管型乙太網路交換器

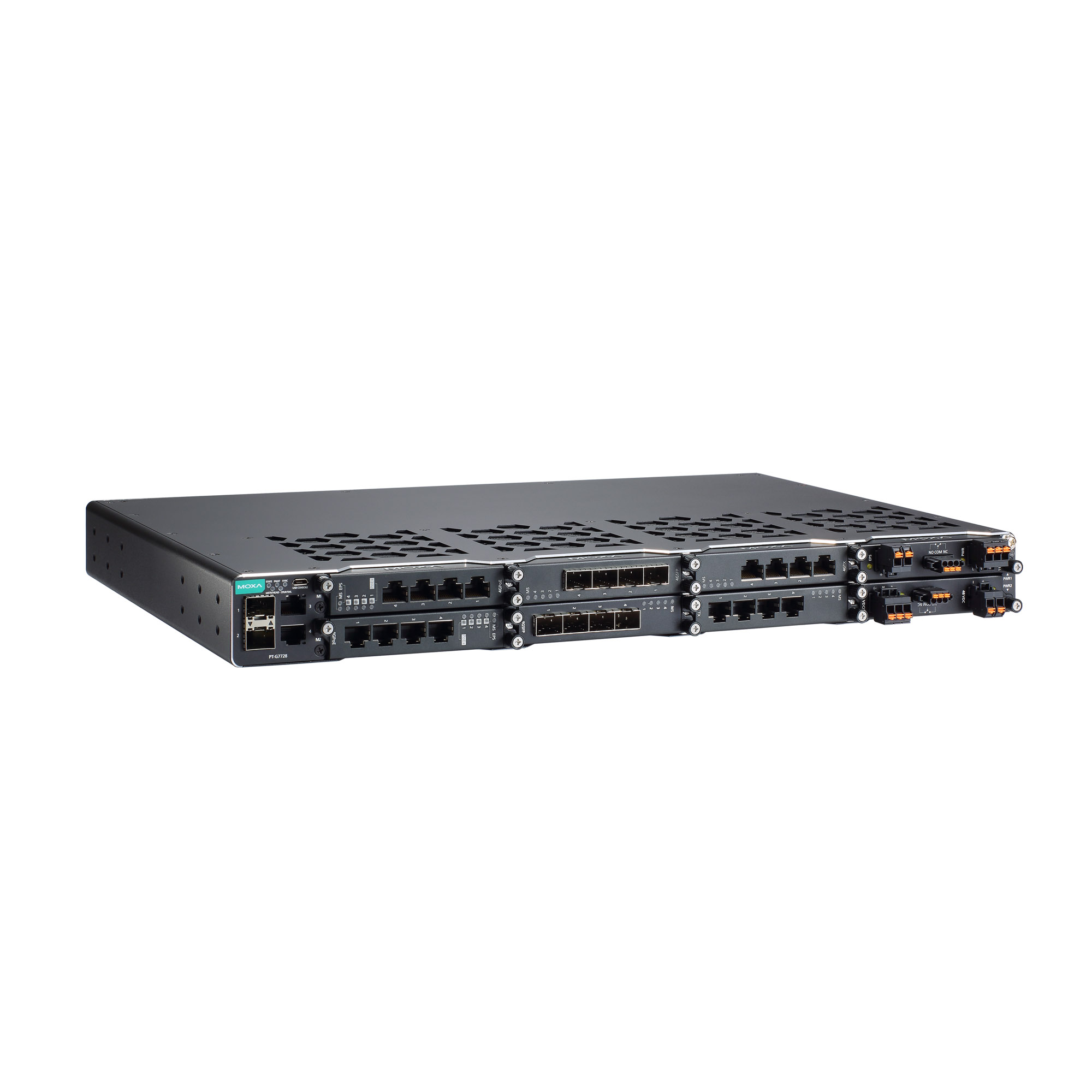

moxa-pt-g7828-series-image-1-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3 Edition2 Class2
  • 支援熱插拔網路介面及電源模組，允許不斷電下連續運作
  • 內建 MMS Server，採用 IEC 61850-90-4 交換器資料模型，適用於電力應用 SCADA
  • 支援 IEEE 1588 (PTP) 硬體時間戳記

認證

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

PT-G7828 模組化交換器最多可提供 28 個 Gigabit 連接埠，包括 4 個固定連接埠、6 個介面模組插槽，以及 2 個電源模組插槽，確保適用多種應用的彈性。PT-G7828 系列專為滿足不斷變化的網路需求而設計，其中包括可熱插拔的模組設計，讓您無需關機即可變更或新增裝置。

多重乙太網路模組（RJ45、SFP 和 PoE）及電源模組（24/48 VDC、110/220 VAC/VDC）提供更大靈活性，適用不同操作條件。交換器支援完整的 Gigabit 平台，提供足夠的頻寬來設定乙太網路骨幹。各項認證包括 IEC 61850 Edition2 Class2，以確保高可用性及廣泛用途。

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • 100/1000BaseSFP Ports

    2

  • Module

    6

  • Slot Combination

    See the LM-7000H datasheet for Gigabit Ethernet module and PoE+ module information

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3x for flow control

  • Management

    IPv4/IPv6, SNMP Inform, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BOOTP, TFTP, LLDP, RARP, HTTP, HTTPS, Telnet, Flow control, Back Pressure Flow Control, Port Mirror, Fiber check, Dying Gasp, SMTP, Syslog

  • MIB

    MIB-II, Ethernet-like MIB, Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9

  • Filter

    802.1Q, GMRP, GVRP, IGMP v1/v2/v3, QinQ VLAN

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, V-ON

  • Security

    RADIUS, TACACS+, SSH, Port Lock, Broadcast storm protection, MAB authentication, Sticky MAC, Access control list

  • Time Management

    NTP Server/Client, SNTP, IEEE 1588v2 PTP (hardware-based)

  • Power Substation

    IEC 61850 QoS, GOOSE Check

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Unicast Routing

    Static Route, RIPV1/V2, OSPF

  • Multicast Routing

    DVMRP, PIM-DM

  • Routing Redundancy

    VRRP

  • Priority Queues

    8

  • Max. No. of VLANs

    512

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    4096

  • MAC Table Size

    16 K

  • Packet Buffer Size

    12 Mbits

  • Jumbo Frame Size

    9.6 KB

  • Console Port

    Micro USB Type B

  • Storage Port

    USB Type A

  • Input Voltage

    with PWR-HV-P48 installed:
    110/220 VDC/VAC for the switch system
    48 VDC for PoE system (53 to 57 VDC is recommended for PoE+ devices)

    with PWR-LV-P48 installed:
    24/48 VDC for the switch system
    48 VDC for PoE system (53 to 57 VDC is recommended for PoE+ devices)

    with PWR-HV-NP installed:
    110/220 VDC/VAC for the switch system

    with PWR-LV-NP installed:
    24/48 VDC for the switch system

  • Operating Voltage

    with PWR-HV-P48 installed:
    88 to 300 VDC, 90 to 264 VAC for the switch system
    46 to 57 VDC for PoE systems

    with PWR-LV-P48 installed:
    18 to 72 VDC for the switch system
    46 to 57 VDC for PoE systems

    with PWR-HV-NP installed:
    88 to 300 VDC, 90 to 264 VAC for the switch system

    with PWR-LV-NP installed:
    18 to 72 VDC for the switch system

  • Input Current

    with PWR-HV-P48 installed:
    PWR input current (switch system)
    Max. 0.11 A @ 110 VDC
    Max. 0.06 A @ 220 VDC
    Max. 0.29 A @ 110 VAC
    Max. 0.18 A @ 220 VAC
    EPS input current (PoE system)
    Max. 0.53 A @ 48 VDC
    (excluding power consumption of PoE devices)

    with PWR-LV-P48 installed:
    PWR input current (switch system)
    Max. 0.53 A @ 24 VDC
    Max. 0.28 A @ 48 VDC
    EPS input current (PoE system)
    Max. 0.53 A @ 48 VDC
    (excluding power consumption of PoE devices)

    with PWR-HV-NP installed:
    PWR input current (switch system)
    Max. 0.11 A @ 110 VDC
    Max. 0.06 A @ 220 VDC
    Max. 0.29 A @ 110 VAC
    Max. 0.18 A @ 220 VAC

    with PWR-LV-NP installed:
    PWR input current (switch system)
    Max. 0.53 A @ 24 VDC
    Max. 0.28 A @ 48 VDC

  • IP Rating

    IP30

  • Dimensions

    443 x 44 x 280 mm (17.44 x 1.73 x 11.02 in)

  • Weight

    3080 g (6.8 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Power Substation

    IEC 61850-3 Edition 2.0 Class 2, IEEE 1613

  • Railway

    EN 50121-4

  • Safety

    UL 62368-1, EN 62368-1

  • Time

    449,542 hrs

  • Standards

    Telcordia (Bellcore), GB
