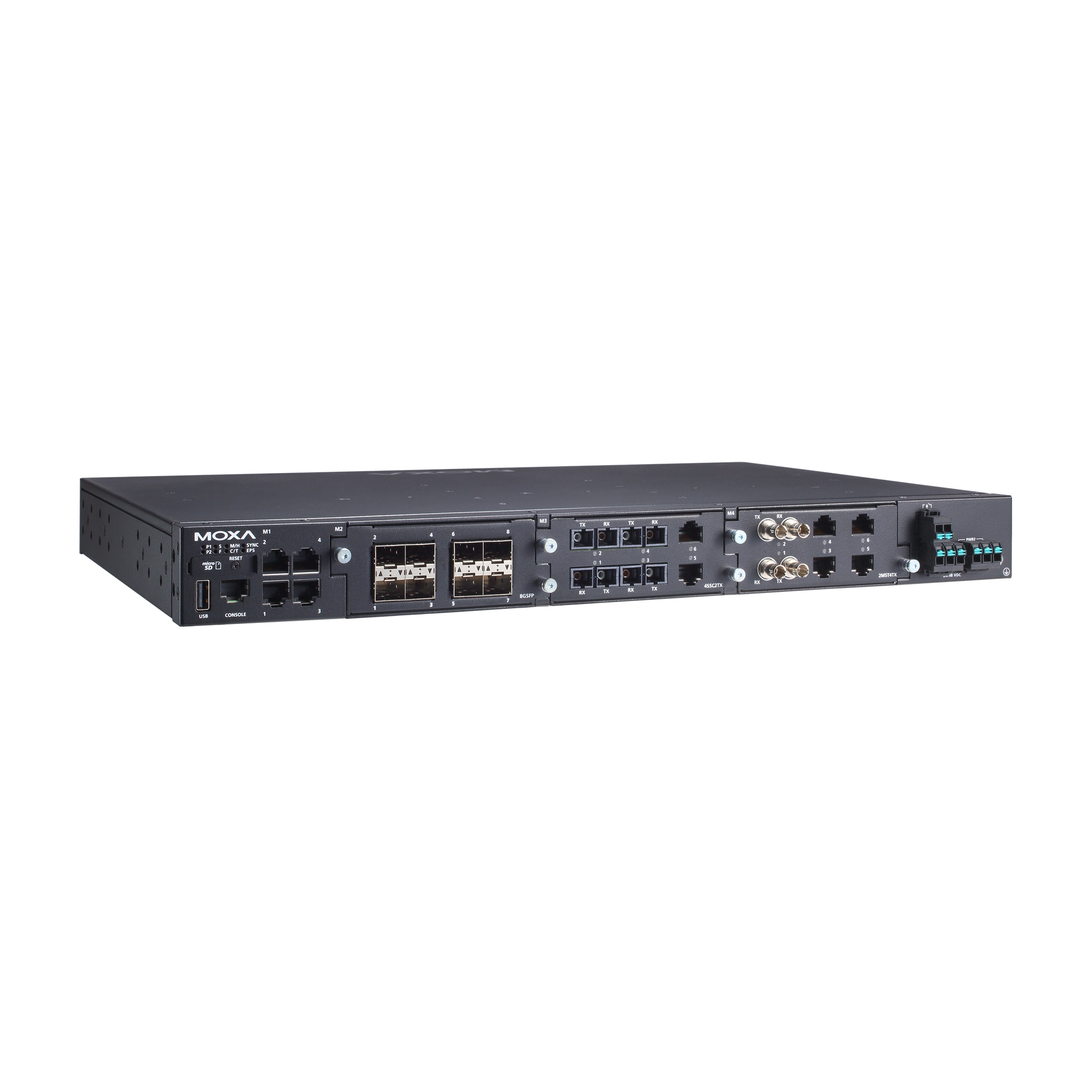

RKS-G4028 系列

28G 埠（含 802.3bt PoE 選項）全 Gigabit 模組化網管型乙太網路交換器

moxa-rks-g4028-series-image-(1).jpg | Moxa

特色與優點

滿足從快速乙太網路到全 Gigabit 工業網路（最多 28 個 Gigabit 連接埠）廣泛範圍的需求
適用於彈性連接器類型組合的模組化介面
支援 IEEE 802.3bt PoE，每個連接埠最高 90 W 的輸出
符合 IEC 61850-3 和 IEEE 1613 的高度 EMI 抗擾性
硬體型 IEEE 1588 PTP 可提供高度精確的時間同步
支援 Turbo Ring 和 Turbo Chain（復原時間 < 20 毫秒 @ 250 台交換器）如果連接埠連結速度為 1 Gigabit 或更高，復原時間 < 50 毫秒。，以及 STP/RSTP/MSTP，實現網路備援
-40°C 至 75°C 操作溫度範圍
支援 MXstudio，輕鬆實現可視化的工業網路管理
開發符合 IEC 62443-4-1 且符合 IEC 62443-4-2 工業網路安全性標準

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

RKS-G4028 系列專為滿足工業和商業的嚴格任務關鍵型應用而設計，例如變電站自動化系統（IEC 61850-3、IEEE 1613)）、鐵路應用 (EN 50121-4) 以及工廠自動化系統。 RKS-G4028 系列的 Gigabit 和快速乙太網路骨幹、網路備援，以及 24 VDC、48 VDC 或 110/220 VDC/VAC 雙隔離式備援電源供應器，可提升通訊可靠性，並節省佈線成本。

RKS-G4028 系列的模組化設計也可讓您輕鬆進行網路規劃，並可安裝最多 28 個具有各種連接器類型的 Gigabit 連接埠，進而提供更大彈性。

附加特色與優點

Layer 3 交換功能可跨網路傳送資料和資訊（僅限 L3 型號）
IEEE 1588v2 PTP（精密時間通訊協定）用於網路時間同步
命令列介面（CLI）快速設定主要網管功能
IGMP snooping 和 GMRP，用於過濾 multicast 流量
可基於連接埠實現 VLAN、IEEE 802.1Q VLAN 以及 GVRP，以簡化網路規劃
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高資料傳送穩定性
IEEE 802.3ad、LACP 提供最佳化頻寬使用率
線路切換快速恢復

TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH 可提高網路安全性
SNMPv1/v2c/v3，支援不同層級的網路管理
RMON 提供主動且有效率的網路監控
頻寬管理可使用「鎖定連接埠」預防無法預測的網路狀態，進而限制對授權 MAC 位址的存取
Port mirroring 可用於除錯
發生例外狀況時透過電子郵件和繼電器輸出自動發出警告
自動恢復連線設備的 IP 位址
可透過網頁瀏覽器、Telnet／串列主控台、CLI、Windows 公用程式，以及 ABC-02 或 ABC-03 自動備份配置器進行配置

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Alarm Contact Channels

1 relay output with current carrying capacity of 2 A @ 24 VDC
Buttons

Reset button

10/100/1000BaseT(X) Ports (RJ45 connector)

RKS-G4028-4GT models: 4
RKS-G4028-L3-4GT models: 4
100/1000BaseSFP Slots

RKS-G4028-4GS models: 4
RKS-G4028-L3-4GS models: 4
RKS-G4028-PoE-4GS models: 4
RKS-G4028-L3-PoE-4GS models: 4
Module

There are 3 module slots on the switch. Users can select different types of modules to insert into the switch. The modules that can be selected include 8-port/6-port modules with 10/100/1000BaseT(X), 10/100BaseT(X), 100/1000BaseSFP, or 100BaseFX (SC/ST connector) interfaces.

Refer to Expansion Modules in the Accessories section for a full list of supported interface modules.
Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

Management

IPv4/IPv6
Note: IPv6 is available for L2 models only.
Flow control
Back Pressure Flow Control
DHCP Server/Client
Note: DHCP Server/Client is available for L2 models only.
ARP
RARP
LLDP
Linkup Delay
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB
Fiber check
DHCP Relay Agent (Option 82)
Port Mirroring (SPAN, RSPAN)
Filter

GMRP
GVRP
GARP
802.1Q
IGMP Snooping v1/v2/v3
IGMP Querier
Redundancy Protocols

STP
RSTP
Turbo Ring v2
Turbo Chain
Ring Coupling
Dual-Homing
MRP
Link Aggregation
Network Loop Protection
MSTP
Routing Redundancy

L3 models: VRRP
Security

Broadcast storm protection
Rate Limit
Access control list
Static port lock
Sticky MAC
HTTPS/SSL
SSH
RADIUS
TACACS+
Login and password policy
Secure boot
MAC authentication bypass
Trust access control
Dynamic ARP Inspection
DHCP Snooping
IP Source Guard
Time Management

SNTP
IEEE 1588v2 PTP (hardware-based)
Supported power profiles: IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017

NTP Server/Client
NTP Authentication
Protocols

IPv4/IPv6
Note: IPv6 is available for L2 models only.
TCP/IP
UDP
ICMP
ARP
RARP
TFTP
DNS
NTP Client
DHCP Server
Note: DHCP Server is available for L2 models only.
DHCP Client
Note: DHCP Client is available for L2 models only.
802.1X
QoS
HTTPS
HTTP
Telnet
SMTP
SNMPv1/v2c/v3
RMON
Syslog
Industrial Protocols

EtherNet/IP
Modbus TCP
Unicast Routing

L3 models: OSPF, Static Route
MIB

P-BRIDGE MIB
Q-BRIDGE MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1, 2, 3, 9
Power Substation

MMS
1588 PTP Power Profile IEC 61850-9-3
1588 PTP Power Profile C37.238-2017

IGMP Groups

1024
Jumbo Frame Size

9.216 KB
MAC Table Size

16 K
Max. No. of VLANs

256
Packet Buffer Size

1.5 MB
Priority Queues

8
VLAN ID Range

VID 1 to 4094

Storage Port

USB Type A

Storage Port

microSD card

LED Indicators

PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC, EPS

Console Port

RS-232 (RJ45)

Total PoE Power Budget

300 W
Max. PoE Power Output per Port

IEEE 802.3af: 15.4 W
IEEE 802.3at: 30 W
IEEE 802.3bt: 90 W
Input Voltage

RKS-G4028-LV models: 24/48 VDC
RKS-G4028-2LV models: 24/48 VDC (redundant power supplies)
RKS-G4028-HV models: 110/220 VAC, 110/220 VDC
RKS-G4028-2HV models: 110/220 VAC, 110/220 VDC (redundant power supplies)
PoE models: 48 VDC (for the PoE system)
Operating Voltage

RKS-G4028-LV/2LV models: 18 to 72 VDC
RKS-G4028-HV/2HV models: 88 to 300 VDC, 85 to 264 VAC
PoE models: 46 to 57 VDC (for the PoE system)
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Input Current

RKS-G4028-LV/2LV models:
Max. 2.53 A @ 24 VDC
Max. 1.25 A @ 48 VDC

RKS-G4028-HV/2HV models:
Max. 0.55 A @ 110 VDC
Max. 0.29 A @ 220 VDC
Max. 1.01 A @ 110 VAC
Max. 0.62 A @ 220 VAC

EPS (PoE models only):
Max. 7.50 A @ 48 VDC
Power Consumption (Max.)

RKS-G4028-LV/2LV models:
Max. 60.72 W @ 24 VDC
Max. 60 W @ 48 VDC

RKS-G4028-HV/2HV models:
Max. 60.5 W @ 110 VDC
Max. 63.8 W @ 220 VDC
Max. 62.2 W @ 110 VAC
Max. 64.1 W @ 220 VAC

Note: These are the maximum power consumption ratings for the device with the maximum number of modules installed.

IP Rating

IP30
Dimensions

440 x 44 x 300 mm (17.32 x 1.37 x 11.81 in)
Weight

RKS-G4028-LV/HV models: 4900 g (10.80 lb)
RKS-G4028-2LV/2HV models: 5200 g (11.46 lb)
RKS-G4028-PoE-LV/HV models: 5000 g (11.02 lb)
RKS-G4028-PoE-2LV/2HV models: 5300 g (11.68 lb)
Installation

Rack mounting

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN IEC 62368-1
IEC 60950-1
IEC 62368-1
UL 61010
UL 62368-1
EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
Traffic Control

NEMA TS2
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 Voltage Dips & Interruptions
Power Substation

IEC 61850-3
IEEE 1613
Railway

EN 50121-4
Freefall

IEC 60068-2-32
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6
Industrial Cybersecurity

IEC 62443-4-1
IEC 62443-4-2

Time

RKS-G4028-4GT-HV models: 572,888 hours
RKS-G4028-4GT-2HV models: 518,894 hours
RKS-G4028-4GS-HV models: 529,925 hours
RKS-G4028-4GS-2HV models: 483,436 hours
RKS-G4028-4GT-LV models: 548,589 hours
RKS-G4028-4GT-2LV models: 479,574 hours
RKS-G4028-4GS-LV models: 508,639 hours
RKS-G4028-4GS-2LV models: 449,160 hours
RKS-G4028-PoE-4GS-HV models: 508,190 hours
RKS-G4028-PoE-4GS-2HV models: 465,282 hours
RKS-G4028-PoE-4GS-LV models: 488,598 hours
RKS-G4028-PoE-4GS-2LV models: 433,472 hours
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Firmware for RKS-G4000 Series (L3 models) 59.3 MB	韌體	CF853274F183C45CDE3C69847503E53FC8A9CF6C0B2870C008C099FA004BF5990F3FB5B87130EDBA360516F95CF8C3BD7C1701CD0FCF66A651281B2ECBF94257 SHA-512	v5.1		2025年2月26日 2025年2月26日版本說明
Software Package for MXview One Series (Linux version) 508.2 MB	軟體套件	09950ADEFA48D8CD14F5ECAC837CACC5B7359EBB9A9D1F5A7C87FD68380B3A905F95870B041090F246C7860E6BCB5B343AA5EAED54ADE2DA5F78FBE37DD9324C SHA-512	v1.5.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年1月22日 2025年1月22日版本說明
Software Package for MXview One Series (Windows version) 284.5 MB	軟體套件	1111B9086D22AA9BE324BDD372362AA1B62430D6BB34A9258FC54659FB0F62869CCB087629868A431F7122E63ABD37089EF2CD93EF0685CC636484ADFBCA1AF7 SHA-512	v1.5.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年1月22日 2025年1月22日版本說明
GSD file for RKS-G4000 Series (L3 models) 197.7 KB	軟體套件	483FC4524FC65F9071D1EF67E4863E08A5C233761019C63BD99E52AA76BB1C853C6C875895539F21497CD10795E87B06B63FE08BA1ABAEDC356FDEA7DCCDF131 SHA-512	v1.0		2024年11月8日 2024年11月8日版本說明
MIB file for RKS-G4000 Series (L3 models) 451.5 KB	軟體套件	73B6AA9D606DEBA9F7A2A007F70A7FA77A7056BBDF0CF417A1CD5AB2B6F036DD73A113BCF2D66E535C597014E60C5A515CEBCB75FFF9A59E147F9E81023BEF0D SHA-512	v5.0		2024年11月8日 2024年11月8日版本說明
Software Package for RKS-G4028 Series (EDS file) 133.1 KB	軟體套件	4A189F47D2B6EE41CEC035F2B21EE258D85FE270C1872A10A62081B536F60FD6488B23EB6965282191F848BC373E6754AFCC9596D6B8C00D4ECF413B3EC5ACEC SHA-512	v1.0		2023年6月28日 2023年6月28日版本說明
Software Package for RKS-G4028 Series (AOI file) 57.0 KB	軟體套件	F9A8BC00D28D39841D1E52CAB9D0B99AC8607B5B6D59397FC51EA476FB356E083BC9951BEE4AE60A7BF9F868CE9545CD94163DF080FA3529FE2B2CBCF16D8159 SHA-512	v1.0		2023年6月28日 2023年6月28日版本說明
Software Package for RKS-G4028 Series (MIB file) 403.8 KB	軟體套件	BA68AD97C573D17D904C3E8C86DFBE09E1F3AF476CB3C8107EA64CC6F55FEFF2DB3634756B3475350D7334B9A52EE8192938006033CC5A9E24010D735E44132B SHA-512	v4.0		2023年6月28日 2023年6月28日版本說明
Firmware for RKS-G4028 Series 65.2 MB	韌體	A092EDB74C6393A7636BE36C09FF149A01B2F4340753F1B406786DDD1BECE7F1FB8BC9ED87E53E3DE55EE99B561B7A36900E34FF146490BC6D275D2E3BA56803 SHA-512	v4.0		2023年6月28日 2023年6月28日版本說明
Firmware for RKS-G4028 Series (L3 models) 66.7 MB	韌體	E54986B27E02BA40383C14EFBA37733B5D8FE4B7F2378C0A7C33F9D6A51A81E872C5A0A62346A27DEE5403A5C1E7D2D67ACD3985A0FAC178C6C22CB837C655E3 SHA-512	v4.0		2023年6月28日 2023年6月28日版本說明

支援文件

名稱	類型	語言	版本	發布日期
QIG for RKS-G4028 Series 2.2 MB	QIG	英文	v1.6	2025年4月30日 2025年4月30日
FOSS Statement for RKS Series Products (L3 models) v5.x 1.2 MB	聲明書	英文	v1.0	2024年11月8日 2024年11月8日
Moxa Managed Switch Next-generation OS (v5.x) Command Line Interface 6.7 MB	使用者手冊	英文	v1.0	2024年11月7日 2024年11月7日
Moxa Managed Switch Next-generation OS (v5.x) User Manual 19.3 MB	使用者手冊	英文	v1.0	2024年11月7日 2024年11月7日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products 2.2 MB	聲明書	英文	v1.0	2024年8月14日 2024年8月14日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	使用者手冊	英文	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	使用者手冊	英文	v1.3	2024年6月26日 2024年6月26日
RKS-G4028 系列產品資料表 3.7 MB	產品資料表	中文	v1.6	2024年6月12日 2024年6月12日
Declaration of Conformity for RKS-G4028 with RM-G4000 Module Series 302.1 KB	聲明書	英文	v1.0	2024年5月2日 2024年5月2日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 Command Line Interface User Manual 1.6 MB	使用者手冊	英文	v1.0	2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 User Manual 3.1 MB	使用者手冊	英文	v1.0	2023年6月28日 2023年6月28日

	比較 RKS-G4028-4GS-2HV-T	比較 RKS-G4028-4GS-2LV-T	比較 RKS-G4028-4GS-HV-T	比較 RKS-G4028-4GT-2HV-T
Max. No. of Ports	28	28	28	28
PoE Support	–	–	–	–
L3 Functionality	–	–	–	–
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	110/220 VAC/VDC
Redundant Dual Input	✓	✓	–	✓
External Power Supply	–	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 RKS-G4028-4GT-2LV-T	比較 RKS-G4028-4GT-LV-T	比較 RKS-G4028-L3-4GS-2HV-T	比較 RKS-G4028-L3-4GS-2LV-T
Max. No. of Ports	28	28	28	28
PoE Support	–	–	–	–
L3 Functionality	–	–	✓	✓
Input Voltage	24/48 VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	✓	–	✓	✓
External Power Supply	–	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 RKS-G4028-L3-4GS-HV-T	比較 RKS-G4028-L3-4GS-LV-T	比較 RKS-G4028-L3-4GT-2HV-T	比較 RKS-G4028-L3-4GT-2LV-T
Max. No. of Ports	28	28	28	28
PoE Support	–	–	–	–
L3 Functionality	✓	✓	✓	✓
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	–	–	✓	✓
External Power Supply	–	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 RKS-G4028-L3-4GT-HV-T	比較 RKS-G4028-L3-4GT-LV-T	比較 RKS-G4028-L3-PoE-4GS-2HV-T	比較 RKS-G4028-L3-PoE-4GS-2LV-T
Max. No. of Ports	28	28	28	28
PoE Support	–	–	✓	✓
L3 Functionality	✓	✓	✓	✓
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	–	–	✓	✓
External Power Supply	–	–	✓	✓
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 RKS-G4028-L3-PoE-4GS-HV-T	比較 RKS-G4028-L3-PoE-4GS-LV-T	比較 RKS-G4028-PoE-4GS-2HV-T	比較 RKS-G4028-PoE-4GS-2LV-T
Max. No. of Ports	28	28	28	28
PoE Support	✓	✓	✓	✓
L3 Functionality	✓	✓	–	–
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	–	–	✓	✓
External Power Supply	✓	✓	✓	✓
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

RKS-G4028 系列

28G 埠（含 802.3bt PoE 選項）全 Gigabit 模組化網管型乙太網路交換器

特色與優點

認證

簡介

附加特色與優點

Input/Output Interface

Alarm Contact Channels

Buttons

Ethernet Interface

10/100/1000BaseT(X) Ports (RJ45 connector)

100/1000BaseSFP Slots

Module

Standards

Ethernet Software Features

Management

Filter

Redundancy Protocols

Routing Redundancy

Security

Time Management

Protocols

Industrial Protocols

Unicast Routing

MIB

Power Substation

Switch Properties

IGMP Groups

Jumbo Frame Size

MAC Table Size

Max. No. of VLANs

Packet Buffer Size

Priority Queues

VLAN ID Range

USB Interface

Storage Port

MicroSD Interface

Storage Port

LED Interface

LED Indicators

Serial Interface

Console Port

Power Parameters

Total PoE Power Budget

Max. PoE Power Output per Port

Input Voltage

Operating Voltage

Overload Current Protection

Reverse Polarity Protection

Input Current

Power Consumption (Max.)

Physical Characteristics

IP Rating

Dimensions

Weight

Installation

Environmental Limits

Operating Temperature

Storage Temperature (package included)

Ambient Relative Humidity

Standards and Certifications

Safety

EMC

EMI

Traffic Control

EMS

Power Substation

Railway

Freefall

Shock

Vibration

Industrial Cybersecurity

MTBF

Time

Standards

Warranty

Warranty Period

Details

軟體、韌體和驅動程式

篩選
