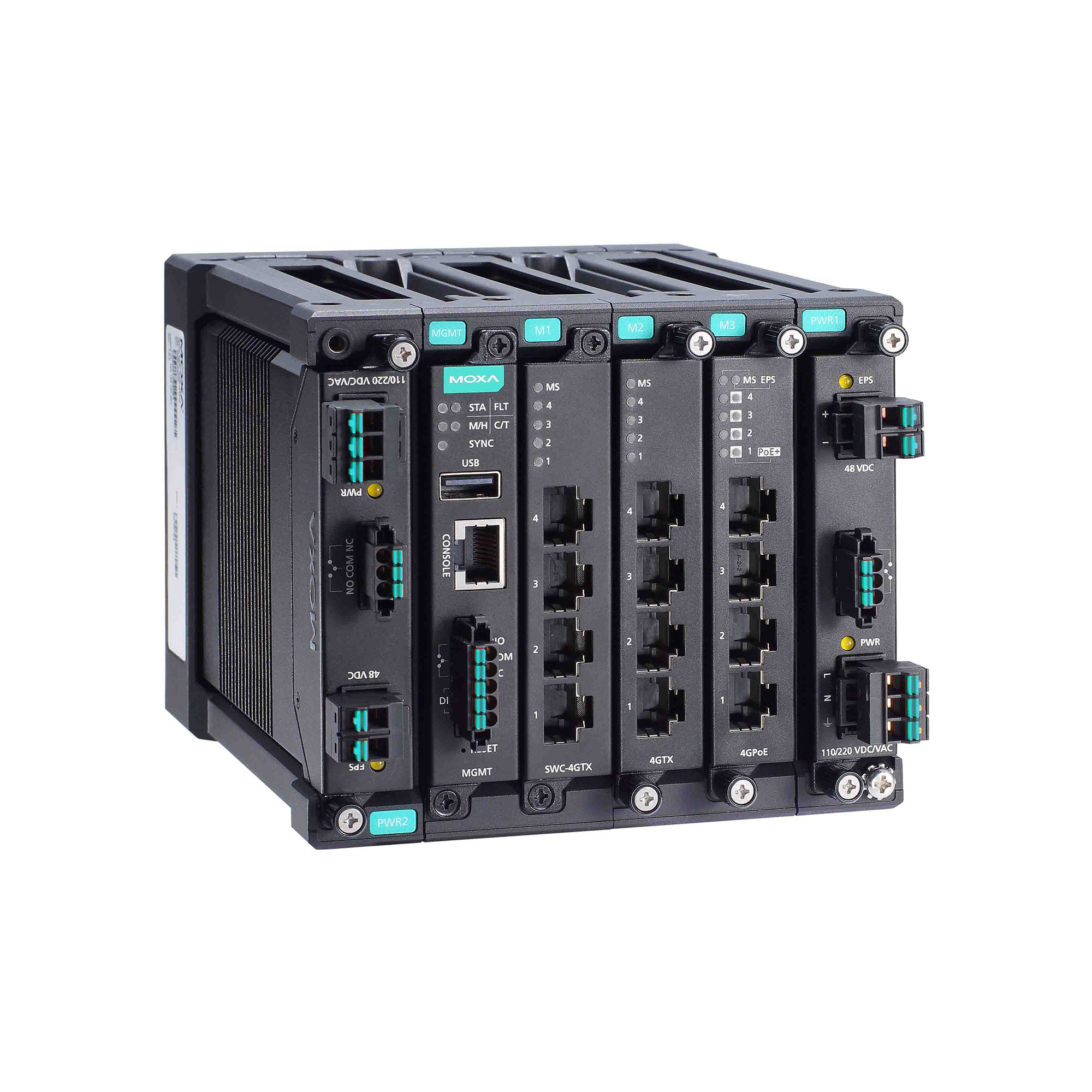

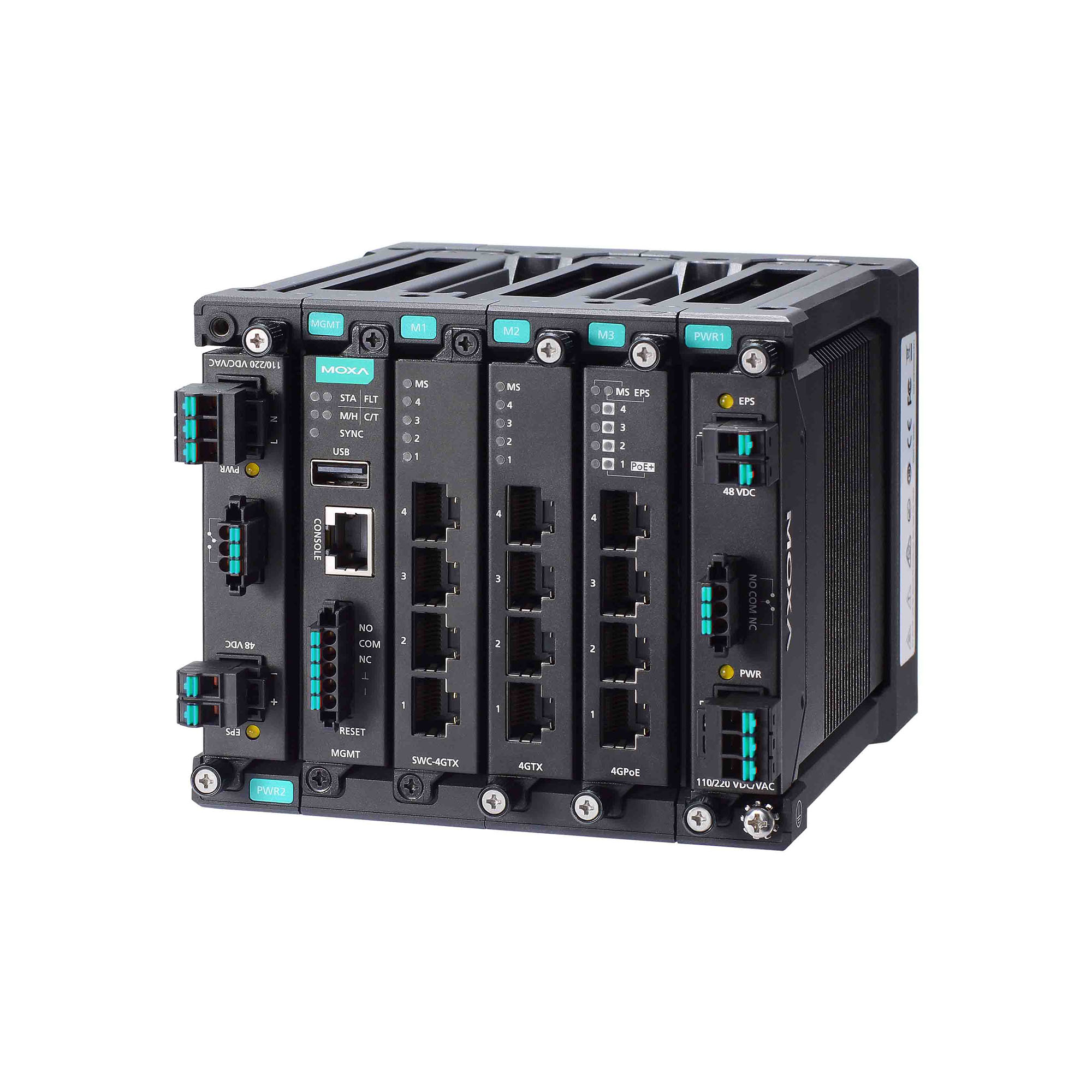

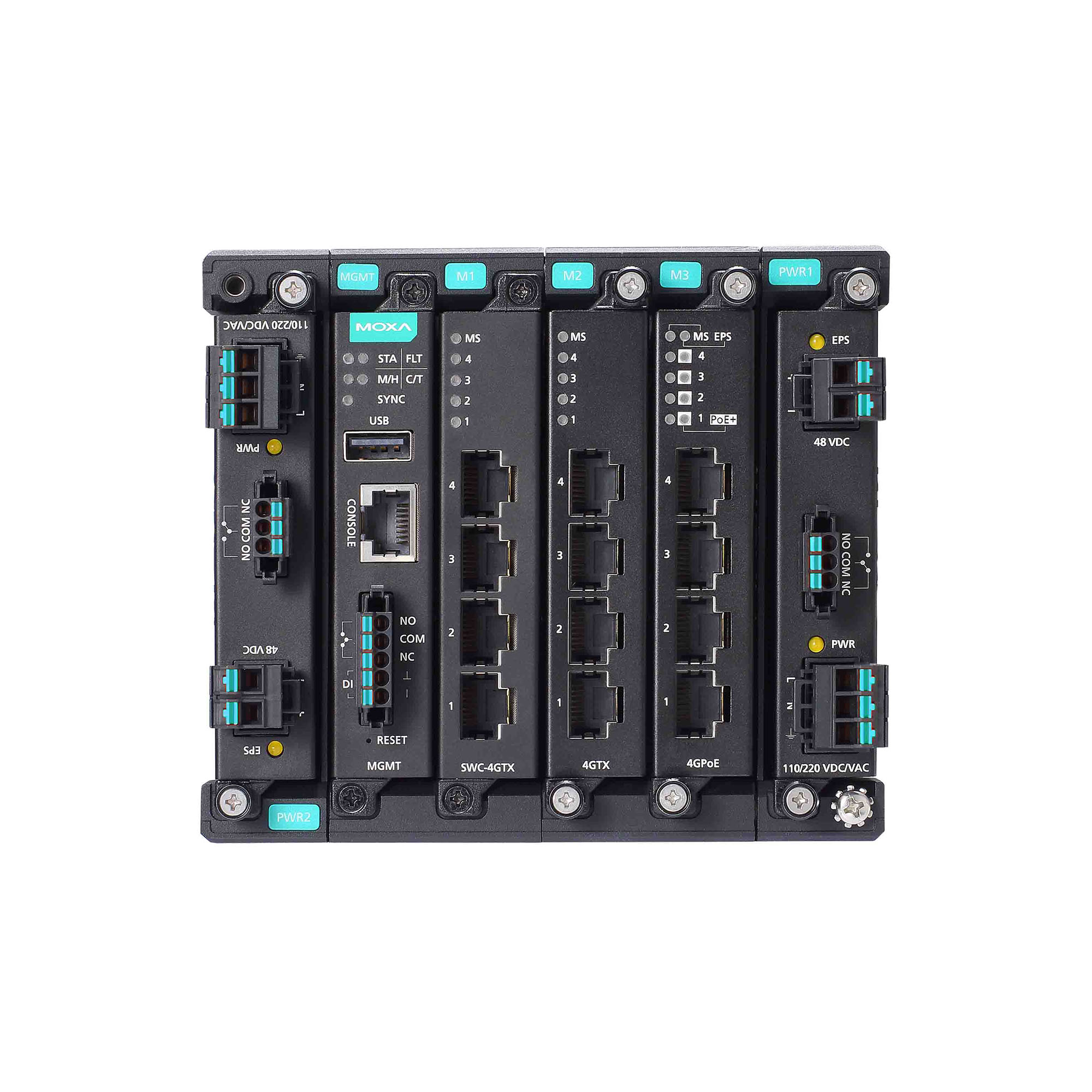

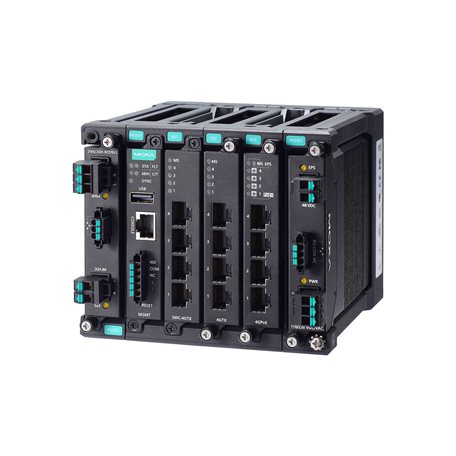

MDS-G4012 系列

12G 埠 Layer 2 全 Gigabit 模組化網管型乙太網路交換器

moxa-mds-g4012-series-image-(1).jpg | Moxa

特色與優點

多重介面類型 4 連接埠模組，具有更大的多功能性
免工具設計，完全不需要關閉交換器即可輕鬆新增或更換模組
超緊湊的尺寸和多種安裝選項，可彈性安裝
被動背板，盡可能減少維護工作
耐用的壓鑄設計，適用於嚴苛環境
直覺式、基於 HTML5 的 Web 介面，可提供跨越不同平台的無縫體驗

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

MDS-G4012 系列模組化交換器最多可支援 12 個 Gigabit 連接埠，包括 4 個嵌入式連接埠、2 個介面模組擴充插槽，以及 2 個電源模組插槽，確保適用多種應用的彈性。高度緊湊的 MDS-G4000 系列能夠滿足不斷變化的網路需求，確保輕鬆安裝和維護，並採用熱插拔模組設計，因此您能夠輕鬆變更或新增模組，完全不需要關閉交換器或中斷網路運作。

多重乙太網路模組 (RJ45、SFP 和 PoE +) 和電源單元 (24/48 VDC、110/220 VAC/VDC) 提供更大的彈性，適用不同操作條件，提供自適性全 Gigabit 平台，可提供用作乙太網路聚合/邊緣交換器所需的多功能性和頻寬。MDS-G4000 系列交換器採用適合狹小空間的輕巧設計、多種安裝方法以及方便的免工具模組安裝，可實現多功能且輕鬆的部署，完全不需要高技術的工程師。憑藉多項業界認證和高度耐用的外殼，MDS-G4000 系列可以在變電站、採礦場、ITS 以及石油和天然氣應用等嚴苛和危險環境中可靠運作。對雙電源模組的支援為高可靠性和可用性提供備援，而 LV 和 HV 電源模組選項提供額外的彈性，藉以適應不同應用的電源要求。

此外，MDS-G4000 系列具有基於 HTML5 的易用型 Web 介面，可跨越不同平台和瀏覽器提供回應迅速、流暢的使用者體驗。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Pre-installed Modules

4 embedded Gigabit ports
Module

2 slots for optional 4-port FE/GE modules
Slot Combination

See the LM-7000H module series datasheet for more information.

Note: The required power module depends on the choice of LM-7000H module. Refer to the following power/module combination requirements.

LM-7000H non-PoE modules:
Any power module

LM-7000H PoE modules:
PWR-HV-P48, PWR-LV-P48 only
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication

Management

IPv4/IPv6
Flow control
Back Pressure Flow Control
DHCP Server/Client
ARP
DHCP Relay Agent (Option 82)
Fiber check
RARP
LLDP
Port Mirroring (SPAN, RSPAN)
Linkup Delay
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB
Filter

GMRP
GVRP
GARP
802.1Q VLAN
IGMP Snooping v1/v2/v3
IGMP Querier
Redundancy Protocols

STP
RSTP
Turbo Ring v2
Turbo Chain
Ring Coupling
Dual-Homing
Link Aggregation
MSTP
MRP
Network Loop Protection
Security

Access control list
Broadcast storm protection
DHCP Snooping
Dynamic ARP Inspection
IP Source Guard
Rate Limit
Trust access control
Static Port Lock
MAC authentication bypass
MAC Sticky
HTTPS/SSL
SSH
RADIUS
TACACS+
Login and Password Policy
Time Management

SNTP
NTP Server/Client
NTP Authentication
Protocols

IPv4/IPv6
TCP/IP
UDP
ICMP
ARP
RARP
TFTP
DNS
NTP Client
DHCP Server
DHCP Client
802.1X
QoS
HTTPS
HTTP
Telnet
SMTP
SNMPv1/v2c/v3
RMON
Syslog
Industrial Protocols

EtherNet/IP
Modbus TCP
MIB

P-BRIDGE MIB
Q-BRIDGE MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1, 2, 3, 9
Power Substation

MMS

MAC Table Size

16 K
Max. No. of VLANs

256
VLAN ID Range

VID 1 to 4094
IGMP Groups

1024
Jumbo Frame Size

9.216 KB
Priority Queues

8
Packet Buffer Size

12 Mbits

LED Indicators

PWR, EPS, STATE, SYNC, FAULT, MSTR/HEAD, CPLR/TAIL

Console Port

RS-232 (RJ45)

USB Connector

USB Type A

Digital Input Channels

1 (On MGMT Module)
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Alarm Contact Channels

3 (On MGMT, PWR1, PWR2 Module)
Relay output with current carrying capacity of 2 A @ 30 VDC
Buttons

Reset button

Input Voltage

With PWR-HV-P48 installed:
110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz, PoE: 48 VDC

With PWR-LV-P48 installed:
24/48 VDC, PoE: 48 VDC

With PWR-HV-NP installed:
110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz

With PWR-LV-NP installed:
24/48 VDC
Operating Voltage

With PWR-HV-P48 installed:
88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz, PoE: 46 to 57 VDC

With PWR-LV-P48 installed:
18 to 72 VDC (24/48 VDC for hazardous location), PoE: 46 to 57 VDC (48 VDC for
hazardous location)

With PWR-HV-NP installed:
88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz

With PWR-LV-NP installed:
18 to 72 VDC
Input Current

With PWR-HV-P48/PWR-HV-NP installed:
Max. 0.30 A @ 110 VDC
Max. 0.15 A @ 220 VDC
Max. 0.60 A @ 110 VAC
Max. 0.40 A @ 220 VAC

With PWR-LV-P48/PWR-LV-NP installed:
Max. 1.5 A @ 24 VDC
Max. 0.75 A @ 48 VDC

EPS (PoE models only):
Max. 8.2 A @ 48 VDC

Note: These are the input current ratings for the device with the maximum number of modules installed.
Power Consumption (Max.)

With PWR-HV-P48/PWR-HV-NP installed:
Max. 33.0 W @ 110 VDC
Max. 34.0 W @ 220 VDC
Max. 35.8 W @ 110 VAC
Max. 38.0 W @ 220 VAC

With PWR-LV-P48/PWR-LV-NP installed:
Max. 36.0 W @ 24 VDC
Max. 36.0 W @ 48 VDC

Note: These are the maximum power consumption ratings for the device with the maximum number of modules installed.
Max. PoE Power Output per Port

36 W
Total PoE Power Budget

Max. 360 W (with one power supply) for total PD consumption at 48 VDC input for PoE systems

Max. 360 W (with one power supply) for total PD consumption at 53 to 57 VDC input for PoE+ systems

Max. 720 W (with two power supplies) for total PD consumption at 48 VDC input for PoE systems

Max. 720 W (with two power supplies) for total PD consumption at 53 to 57 VDC input for PoE+ systems
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

IP Rating

IP40
Dimensions

134 x 115 x 163.25 mm (5.28 x 4.53 x 6.44 in)
Weight

2000 g (4.41 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)
Rack mounting (with optional kit)

Operating Temperature

Standard Temperature: -10 to 60°C (14 to 140°F)
Wide Temperature: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN IEC 62368-1
IEC 60950-1
IEC 62368-1
UL 62368-1
EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 Voltage Dips & Interruptions
Railway

EN 50121-4
Traffic Control

NEMA TS2
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-31
Vibration

IEC 60068-2-6
Hazardous Locations

ATEX
Class I Division 2
Power Substation

IEC 61850-3
IEEE 1613

Time

1,008,160 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Software Package for MXview One Series (Linux version) 508.2 MB	軟體套件	09950ADEFA48D8CD14F5ECAC837CACC5B7359EBB9A9D1F5A7C87FD68380B3A905F95870B041090F246C7860E6BCB5B343AA5EAED54ADE2DA5F78FBE37DD9324C SHA-512	v1.5.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年1月22日 2025年1月22日版本說明
Software Package for MXview One Series (Windows version) 284.5 MB	軟體套件	1111B9086D22AA9BE324BDD372362AA1B62430D6BB34A9258FC54659FB0F62869CCB087629868A431F7122E63ABD37089EF2CD93EF0685CC636484ADFBCA1AF7 SHA-512	v1.5.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年1月22日 2025年1月22日版本說明
Firmware for MDS-G4000 Series 65.8 MB	韌體	3FB39ADA3F72D1BC7D9075DDD889DEC232B118DBC82E51C262571910041DB413A4FFF2D29F4949C6C976A3ADAB997DC546EE24CEE23AC04F7351A0CC1BD49C14 SHA-512	v4.0		2023年9月26日 2023年9月26日版本說明
Software Package for MDS-G4000 Series (MIB file) 376.1 KB	軟體套件	6997B10F295A6477B041D4B9FE0835F49F319C93D6EF53986849F40CFFC9935FF22739BC8ABE28013D0CD0E15A294EFBB8904F67088164C9DA2CEDDA3456C700 SHA-512	v4.0		2023年9月26日 2023年9月26日版本說明
Software Package for MDS-G4000 Series (EDS file) 148.1 KB	軟體套件	D4F006FC7A6B3CAFDF683585C305FF68D3FE6FE8D152F9B3EFD8F357F731D98CF758C87E38E9E489729A87E7343D73B51DABB67784E4F13FBC6B159F6D298D5B SHA-512	v1.0		2023年9月26日 2023年9月26日版本說明
Software Package for MDS-G4000 Series (AOI file) 57.0 KB	軟體套件	56B5826A57AD77969424A20EE02C09D11E43F08EA87224AA11A6A7DC93E072968A5EB6C36029F2A47C8765295F10FF992057D0DD190DD6E424C15B2C0F8E2635 SHA-512	v1.0		2023年9月26日 2023年9月26日版本說明

支援文件

名稱	類型	語言	版本	發布日期
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products 2.2 MB	聲明書	英文	v1.0	2024年8月14日 2024年8月14日
QIG for MDS-G4000/MDS-G4000-L3 Series 2.0 MB	QIG	英文	v1.7	2024年8月8日 2024年8月8日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	使用者手冊	英文	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	使用者手冊	英文	v1.3	2024年6月26日 2024年6月26日
MDS-G4012 系列產品資料表 2.7 MB	產品資料表	中文	v1.6	2024年6月7日 2024年6月7日
Declaration of Conformity for MDS-G4012/G4020/G4028 Series with LM-7000H 525.7 KB	聲明書	英文	v1.0	2023年9月20日 2023年9月20日
2D CAD for MDS-G4012 Series 1.6 MB	2D CAD	英文		2020年3月31日 2020年3月31日

	比較 MDS-G4012-T	比較 MDS-G4012
Layer	2	2
Total No. of Ports	12	12
100/1000Base SFP Slots	Up to 8	Up to 8
10/100/ 1000BaseT(X) Ports RJ45 Connector	Up to 12	Up to 12
PoE 10/100/ 1000BaseT(X) Ports RJ45 Connector	Up to 8	Up to 8
10/100BaseT(X) Ports RJ45 Connector	Up to 8	Up to 8
PoE 10/ 100BaseT(X) Ports RJ45 Connector	Up to 8	Up to 8
Operating Temp.	-40 to 75°C	-10 to 60°C
