MDS-G4028-L3 系列

28G 埠 Layer 3 全 Gigabit 模組化網管型乙太網路交換器

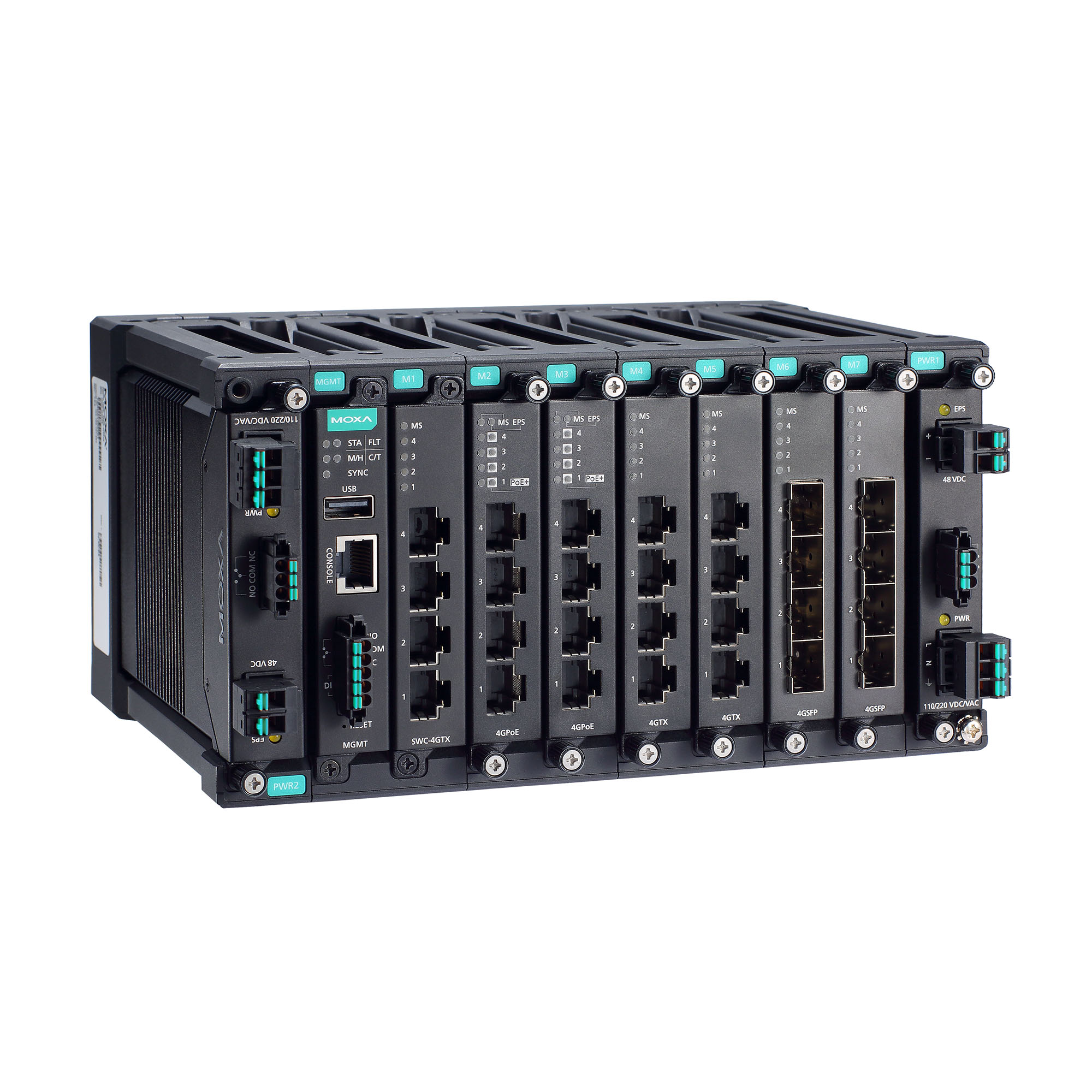

moxa-mds-g4028-l3-series-image-(1).jpg | Moxa

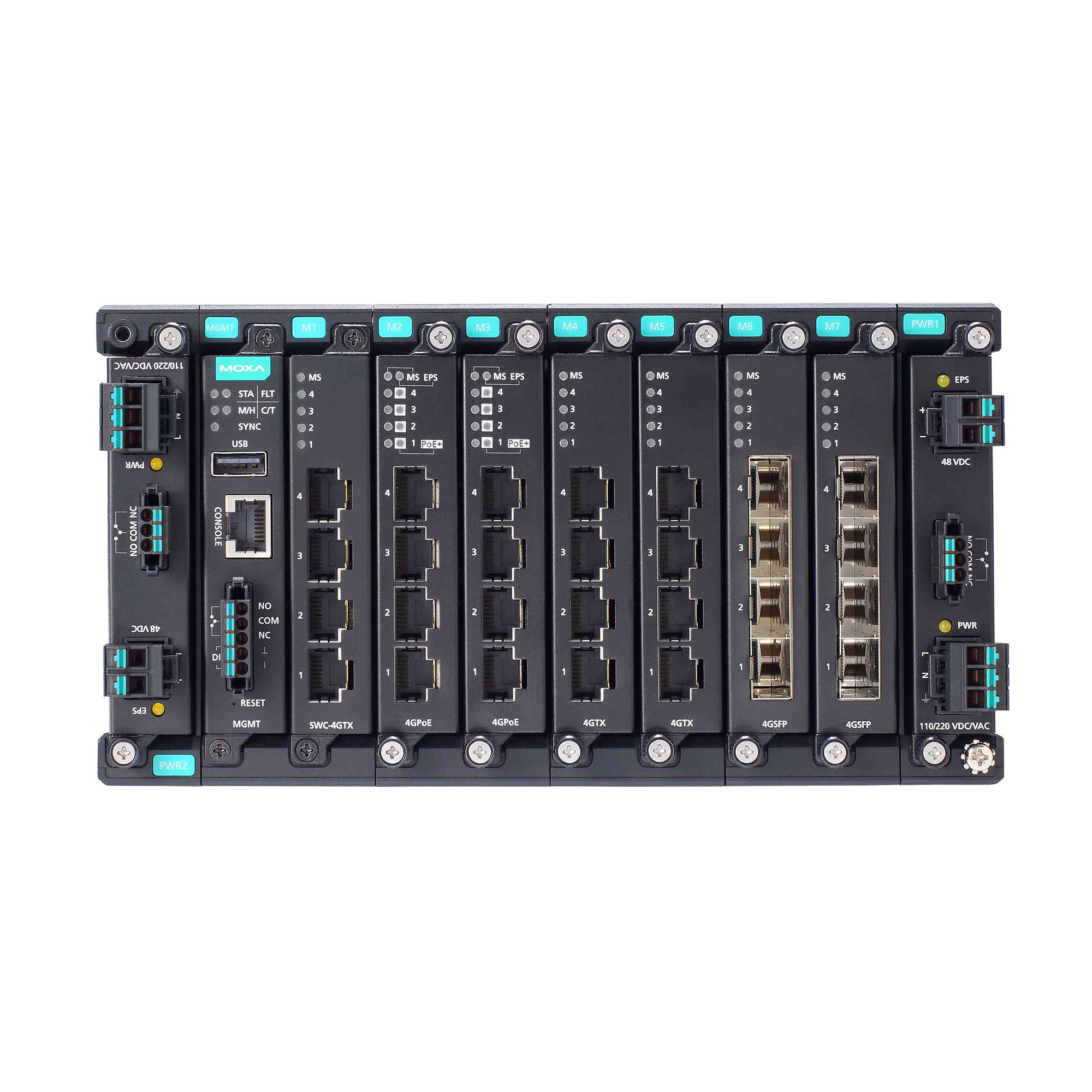

moxa-mds-g4028-l3-series-image-1-(1).jpg | Moxa

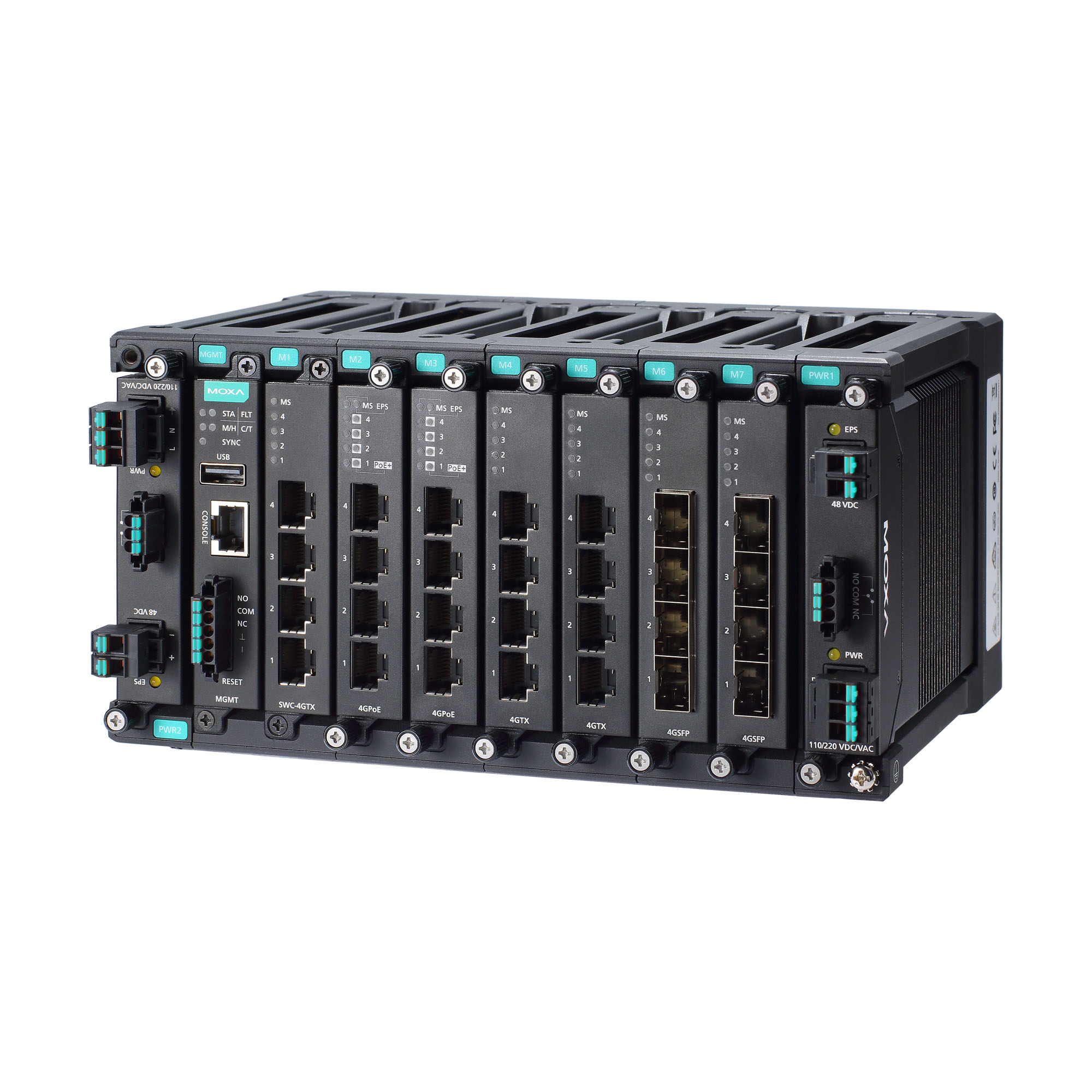

moxa-mds-g4028-l3-series-image-2-(1).jpg | Moxa

特色與優點

  • Layer3 路由互連多個 LAN 區段
  • 多重介面類型 4 連接埠模組，具有更大的多功能性
  • 免工具設計，完全不需要關閉交換器即可輕鬆新增或更換模組
  • 超緊湊的尺寸和多種安裝選項，可彈性安裝
  • 耐用的壓鑄設計，適用於嚴苛環境
  • 直覺式、基於 HTML5 的 Web 介面，可提供跨越不同平台的無縫體驗

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MDS-G4028–L3 系列模組化交換器最多可支援 28 個 Gigabit 連接埠，包括 4 個嵌入式連接埠、6 個介面模組擴充插槽，以及 2 個電源模組插槽，確保適用多種應用的彈性。 高度緊湊的 MDS-G4000–L3 系列能夠滿足不斷變化的網路需求，確保輕鬆安裝和維護，並採用熱插拔模組設計，因此您能夠輕鬆變更或新增模組，完全不需要關閉交換器或中斷網路運作。

多重乙太網路模組 (RJ45、SFP 和 PoE +) 和電源單元 (24/48 VDC、110/220 VAC/VDC) 提供更大的彈性，適用不同操作條件，提供自適性全 Gigabit 平台，可提供用作乙太網路聚合/邊緣交換器所需的多功能性和頻寬。MDS-G4000–L3 系列交換器採用適合狹小空間的緊湊型設計、多種安裝方法和方便的免工具模組安裝，完全不需要高技能工程師即可進行多功能且輕鬆的部署。憑藉多項業界認證和高度耐用的外殼，MDS-G4000 系列可以在變電站、採礦場、ITS 以及石油和天然氣應用等嚴苛和危險環境中可靠運作。對雙電源模組的支援為高可靠性和可用性提供備援，而 LV 和 HV 電源模組選項提供額外的彈性，藉以適應不同應用的電源要求。

這些交換器支援 Layer 3 路由功能，能夠促進跨越不同網路的應用部署，因此成為大型工業網路的理想選擇。 此外，MDS-G4000–L3 系列具有基於 HTML5 的易用型 Web 介面，可跨越不同平台和瀏覽器提供回應迅速、流暢的使用者體驗。

  • Pre-installed Modules

    4 embedded Gigabit ports

  • Module

    6 slots for optional 4-port FE/GE modules

  • Slot Combination

    See the LM-7000H module series datasheet for more information

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1X for authentication
    IEEE 802.3af/at for PoE/PoE+ output

  • Management

    IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB, Loopback interface

  • Filter

    GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

  • Redundancy Protocols

    STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

  • Routing Redundancy

    VRRP

  • Security

    Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy

  • Time Management

    SNTP, NTP Server/Client, NTP Authentication

  • Protocols

    IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

  • Unicast Routing

    OSPF, Static Route

  • MIB

    P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    1024

  • Priority Queues

    8

  • Packet Buffer Size

    12 Mbits

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A (Reserved)

  • Digital Input Channels

    1 (On MGMT Module)

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Alarm Contact Channels

    3 (On MGMT, PWR1, PWR2 Module)
    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Input Voltage

    with PWR-HV-P48 installed:
    110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz, PoE: 48 VDC

    with PWR-LV-P48 installed:
    24/48 VDC, PoE: 48 VDC

    with PWR-HV-NP installed:
    110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz

    with PWR-LV-NP installed:
    24/48 VDC

  • Operating Voltage

    with PWR-HV-P48 installed:
    88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz, PoE: 46 to 57 VDC

    with PWR-LV-P48 installed:
    18 to 72 VDC (24/48 VDC for hazardous location), PoE: 46 to 57 VDC (48 VDC for hazardous location)

    with PWR-HV-NP installed:
    88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz

    with PWR-LV-NP installed:
    18 to 72 VDC

  • Input Current

    with PWR-HV-P48 installed:
    Max. 0.11 A @ 110 VDC
    Max. 0.06 A @ 220 VDC
    Max. 0.29 A @ 110 VAC
    Max. 0.18 A @ 220 VAC

    with PWR-LV-P48/PWR-LV-NP installed:
    Max. 0.53 A @ 24 VDC
    Max. 0.28 A @ 48 VDC

  • Max. PoE Power Output per Port

    36 W

  • Total PoE Power Budget

    Max. 360 W (with one power supply) for total PD consumption at 48 VDC input for PoE
    systems
    Max. 360 W (with one power supply) for total PD consumption at 53–57 VDC input for
    PoE+ systems
    Max. 720 W (with two power supply) for total PD consumption at 48 VDC input for PoE
    systems
    Max. 720 W (with one power supply) for total PD consumption at 53–57 VDC input for
    PoE+ systems

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP40

  • Dimensions

    218 x 115 x 163.25 mm (8.59 x 4.53 x 6.44 in)

  • Weight

    2840 g (6.27 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit), Rack mounting (with optional kit)

  • Operating Temperature

    Standard Temp Models: -10 to 60°C (-14 to 140°F)
    Wide Temp Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 62368-1, IEC 62368-1, UL 62368-1, IEC 60950-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11: Voltage Dips and Voltage Interruptions

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-31

  • Vibration

    IEC 60068-2-6

  • Hazardous Locations

    Class I Division 2, ATEX

  • Power Substation

    IEEE 1613, IEC 61850-3

  • Time

    966,801 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
300.8 MB 		軟體套件
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年9月20日 2024年9月20日 版本說明
Software Package for MXview One Series (Linux version)
404.8 MB 		軟體套件
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年9月20日 2024年9月20日 版本說明
Software Package for MDS-G4000-L3 Series (EDS file)
148.1 KB 		軟體套件
SHA-512
v4.0
2023年9月26日 2023年9月26日 版本說明
Software Package for MDS-G4000-L3 Series (AOI file)
57.0 KB 		軟體套件
SHA-512
v1.0
2023年9月26日 2023年9月26日 版本說明
Software Package for MDS-G4000-L3 Series (MIB file)
400.6 KB 		軟體套件
SHA-512
v4.0
2023年9月26日 2023年9月26日 版本說明
Firmware for MDS-G4000-L3 Series
67.3 MB 		韌體
SHA-512
v4.0
2023年9月26日 2023年9月26日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products
2.2 MB 		聲明書 英文 v1.0 2024年8月14日 2024年8月14日
QIG for MDS-G4000/MDS-G4000-L3 Series
2.0 MB 		QIG 英文 v1.7 2024年8月8日 2024年8月8日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual
5.4 MB 		使用者手冊 英文 v1.2 2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual
18.7 MB 		使用者手冊 英文 v1.3 2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 Command Line Interface User Manual
1.6 MB 		使用者手冊 英文 v1.0 2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 User Manual
3.1 MB 		使用者手冊 英文 v1.0 2023年6月28日 2023年6月28日
Datasheet for MDS-G4028-L3 Series
1.0 MB 		產品資料表 英文 v1.0 2021年6月21日 2021年6月21日
2D CAD for MDS-G4028-L3 Series
2.6 MB 		2D CAD 英文 2021年6月21日 2021年6月21日

可供選擇的機型 (2)

顯示圖片
比較
moxa-mds-g4028-l3-image.jpg | MoxaMDS-G4028-L3
比較
moxa-mds-g4028-l3-t-image.jpg | MoxaMDS-G4028-L3-T
Layer33
Total No. of Ports2828
100/1000BaseSFP SlotsUp to 24Up to 24
10/100/1000BaseT(X) Ports (RJ45 Connector)Up to 28Up to 28
PoE 10/100/1000BaseT(X) Ports (RJ45 Connector)Up to 24Up to 24
10/100BaseT(X) Ports (RJ45 Connector)Up to 24Up to 24
PoE 10/100BaseT(X) Ports (RJ45 Connector)Up to 24Up to 24
Operating Temp.-10 to 60°C-40 to 75°C
