PT-G7728 系列

IEC 61850-3 28 埠 Layer2 全 Gigabit 模組化網管型乙太網路交換器

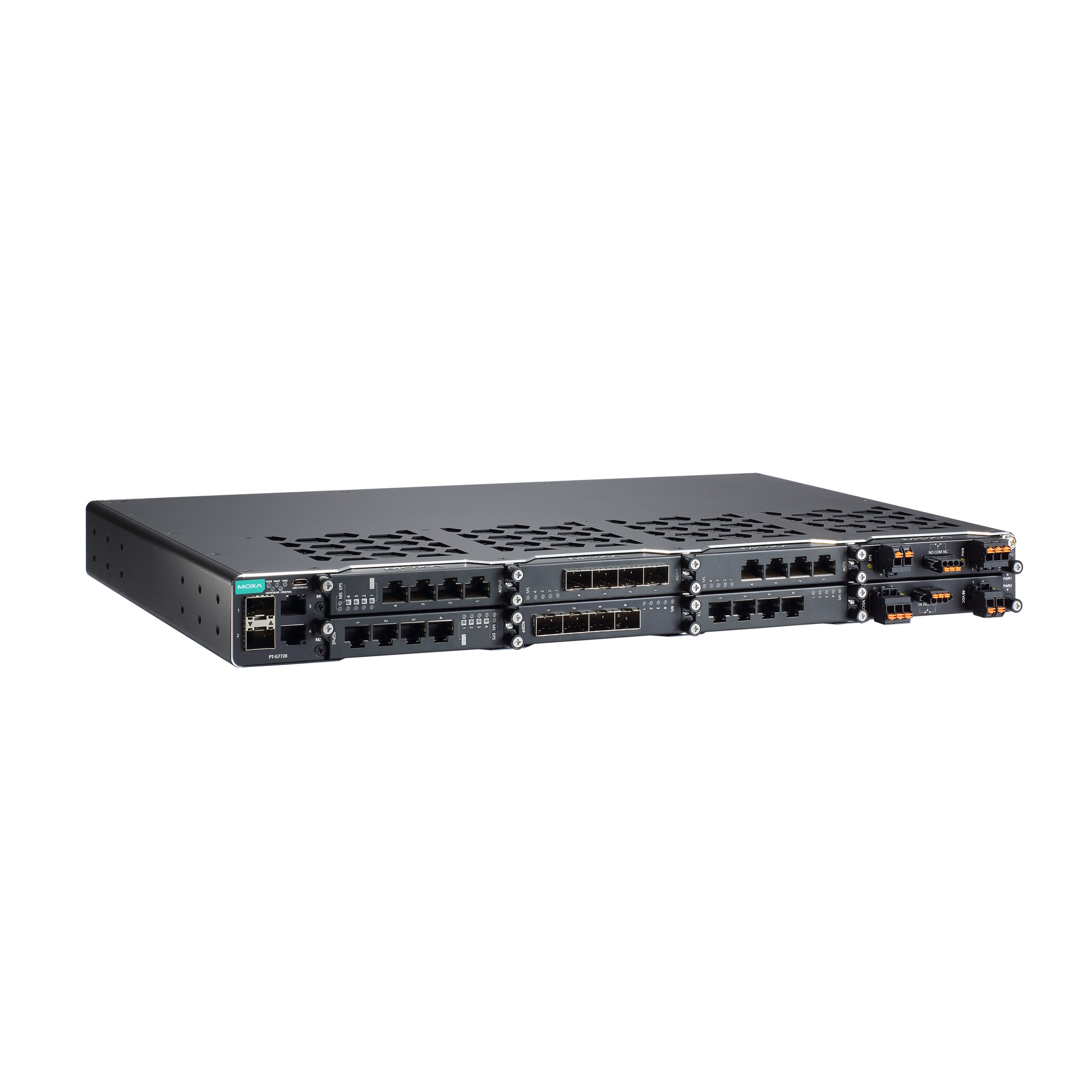

moxa-pt-g7728-series-image-1-(1).jpg | Moxa

特色與優點

  • 針對 EMC，符合 IEC 61850-3 Edition 2 Class 2
  • 寬操作溫度範圍-40 至 85°C （-40 至 185°F）
  • 支援熱插拔網路介面及電源模組，允許不斷電下連續運作
  • 支援 IEEE 1588 (PTP) 硬體時間戳記
  • 支援 IEEE C37.238 和 IEC 61850-9-4 功率曲線
  • 符合 IEC 62439-3 第 4 條 (PRP) 和第 5 條 (HSR)
  • 可進行 GOOSE 檢查，以便輕鬆進行故障排除
  • 內建 MMS Server，採用 IEC 61850-90-4 交換器資料模型，適用於 Power SCADA

認證

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

PT-G7728 系列模組化交換器最多可提供 28 個 Gigabit 連接埠，包括 4 個固定連接埠、6 個介面模組插槽，以及 2 個電源模組插槽，確保適用多種應用的彈性。PT-G7728 系列專為滿足不斷變化的網路需求而設計，具備可熱插拔的模組設計，讓您無需將交換器關機即可更換、新增或拆下模組。

多種類型的介面模組（RJ45、SFP、PoE、PRP/HSR）及電源模組（24/48 VDC、110/220 VAC/VDC）提供更大靈活性，適用不同操作條件。PT-G7728 系列符合 IEC 61850-3 Edition 2 Class 2 標準，確保在裝置受到高等級 EMI、衝擊或震動影響時，提供可靠的資料傳輸。



  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • 100/1000BaseSFP Ports

    2

  • Module

    6

  • Slot Combination

    See the LM-7000H datasheet for information about the Ethernet, PoE+, and PRP/HSR modules.

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3x for flow control

  • Management

    IPv4/IPv6
    SNMP Inform
    SNMPv1/v2c/v3
    DHCP Server/Client
    DHCP Option 66/67/82
    BOOTP
    TFTP
    LLDP
    RARP
    HTTP
    HTTPS
    Telnet
    Flow control
    Back Pressure Flow Control
    Port Mirror
    Fiber check
    Dying Gasp
    SMTP
    Syslog

  • MIB

    MIB-II
    Ethernet-like MIB
    Bridge MIB
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RSTP MIB
    RMON MIB Groups 1, 2, 3, 9

  • Filter

    IGMP v1/v2/v3
    GMRP
    GVRP
    802.1Q
    QinQ VLAN

  • Redundancy Protocols

    Link Aggregation
    MSTP
    RSTP
    STP
    Turbo Chain
    Turbo Ring v1/v2
    V-ON
    MRP

  • Security

    RADIUS
    TACACS+
    SSH
    Port Lock
    Broadcast storm protection
    MAB authentication
    Sticky MAC
    Access control list

  • Time Management

    NTP Server/Client
    SNTP
    IEEE 1588v2 PTP (hardware-based)

  • Power Substation

    IEC 61850 QoS
    GOOSE Check

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • Priority Queues

    8

  • Max. No. of VLANs

    256

  • VLAN ID Range

    1 to 4094

  • IGMP Groups

    4096

  • MAC Table Size

    16 K

  • Packet Buffer Size

    12 Mbits

  • Jumbo Frame Size

    9.6 KB

  • Console Port

    RS-232 (RJ45)

  • Storage Port

    USB Type A

  • Input Voltage

    With PWR-HV-P48 installed:
    110/220 VDC/VAC for the switch system
    48 VDC for PoE system (53 to 57 VDC is recommended for PoE+ devices)

    With PWR-LV-P48 installed:
    24/48 VDC for the switch system
    48 VDC for PoE system (53 to 57 VDC is recommended for PoE+ devices)

    With PWR-HV-NP installed:
    110/220 VDC/VAC for the switch system

    With PWR-LV-NP installed:
    24/48 VDC for the switch system

  • Operating Voltage

    With PWR-HV-P48 installed:
    88 to 300 VDC, 90 to 264 VAC for the switch system
    46 to 57 VDC for PoE systems

    With PWR-LV-P48 installed:
    18 to 72 VDC for the switch system
    46 to 57 VDC for PoE systems

    With PWR-HV-NP installed:
    88 to 300 VDC, 90 to 264 VAC for the switch system

    With PWR-LV-NP installed:
    18 to 72 VDC for the switch system

  • Input Current

    With PWR-HV-P48 installed:
    PWR input current (switch system)
    Max. 0.11 A @ 110 VDC
    Max. 0.06 A @ 220 VDC
    Max. 0.29 A @ 110 VAC
    Max. 0.18 A @ 220 VAC
    EPS input current (PoE system)
    Max. 0.53 A @ 48 VDC
    (excluding power consumption of PoE devices)

    With PWR-LV-P48 installed:
    PWR input current (switch system)
    Max. 0.53 A @ 24 VDC
    Max. 0.28 A @ 48 VDC
    EPS input current (PoE system)
    Max. 0.53 A @ 48 VDC
    (excluding power consumption of PoE devices)

    With PWR-HV-NP installed:
    PWR input current (switch system)
    Max. 0.11 A @ 110 VDC
    Max. 0.06 A @ 220 VDC
    Max. 0.29 A @ 110 VAC
    Max. 0.18 A @ 220 VAC

    With PWR-LV-NP installed:
    PWR input current (switch system)
    Max. 0.53 A @ 24 VDC
    Max. 0.28 A @ 48 VDC

  • IP Rating

    IP30

  • Dimensions

    443 x 44 x 280 mm (17.44 x 1.73 x 11.02 in)

  • Weight

    3080 g (6.8 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Power Substation

    IEC 61850-3 Edition 2 Class 2 (EMC)
    IEEE 1613

  • Railway

    EN 50121-4

  • Safety

    IEC 62368-1
    UL 62368-1

  • Time

    449,542 hrs

  • Standards

    Telcordia (Bellcore), GB
