SDS-3006 系列

6 埠（可選配 4 個 PoE+ 埠或 2 個 Giga uplink 連接埠）智慧型乙太網路交換器

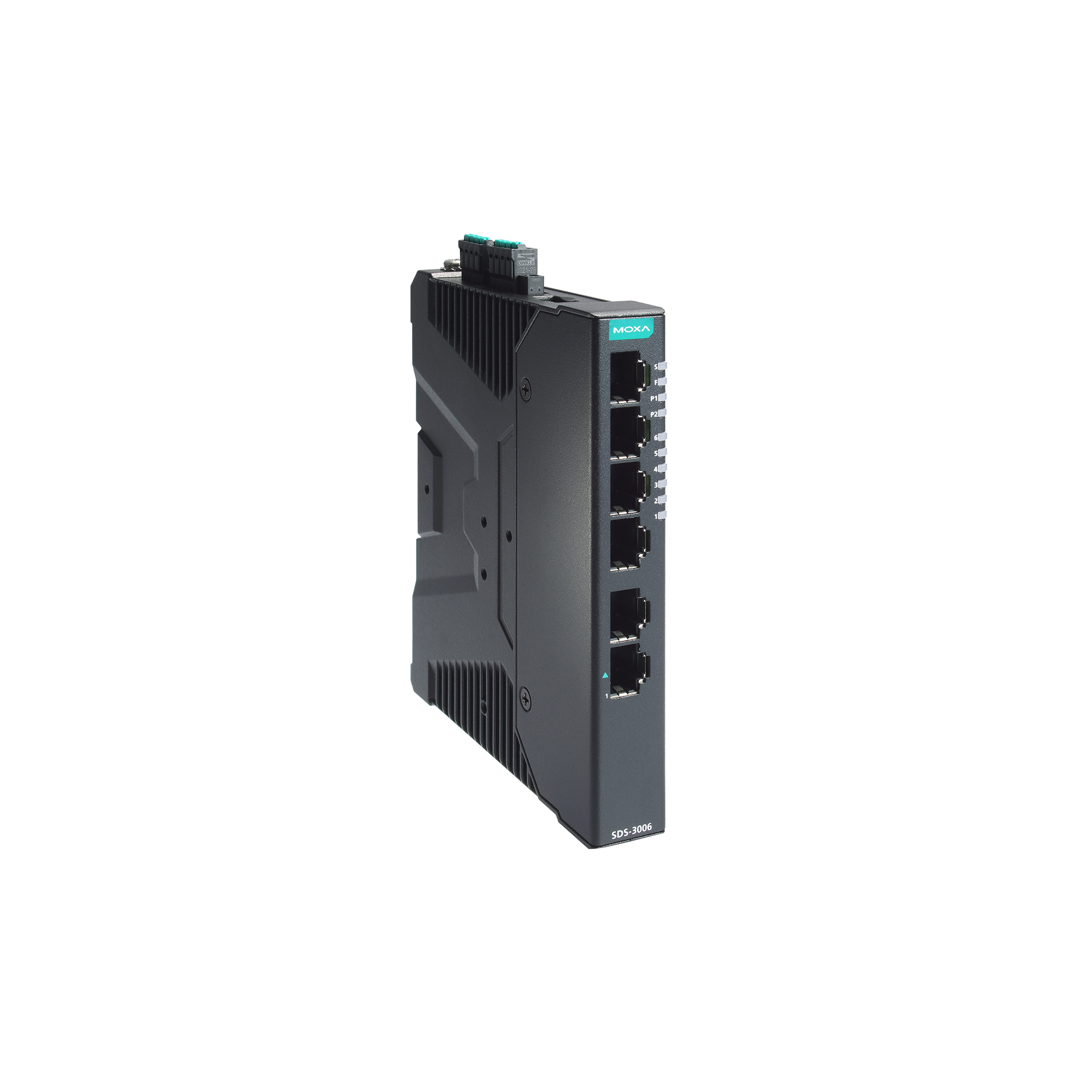

moxa-sds-3006-series-image-(1).jpg | Moxa

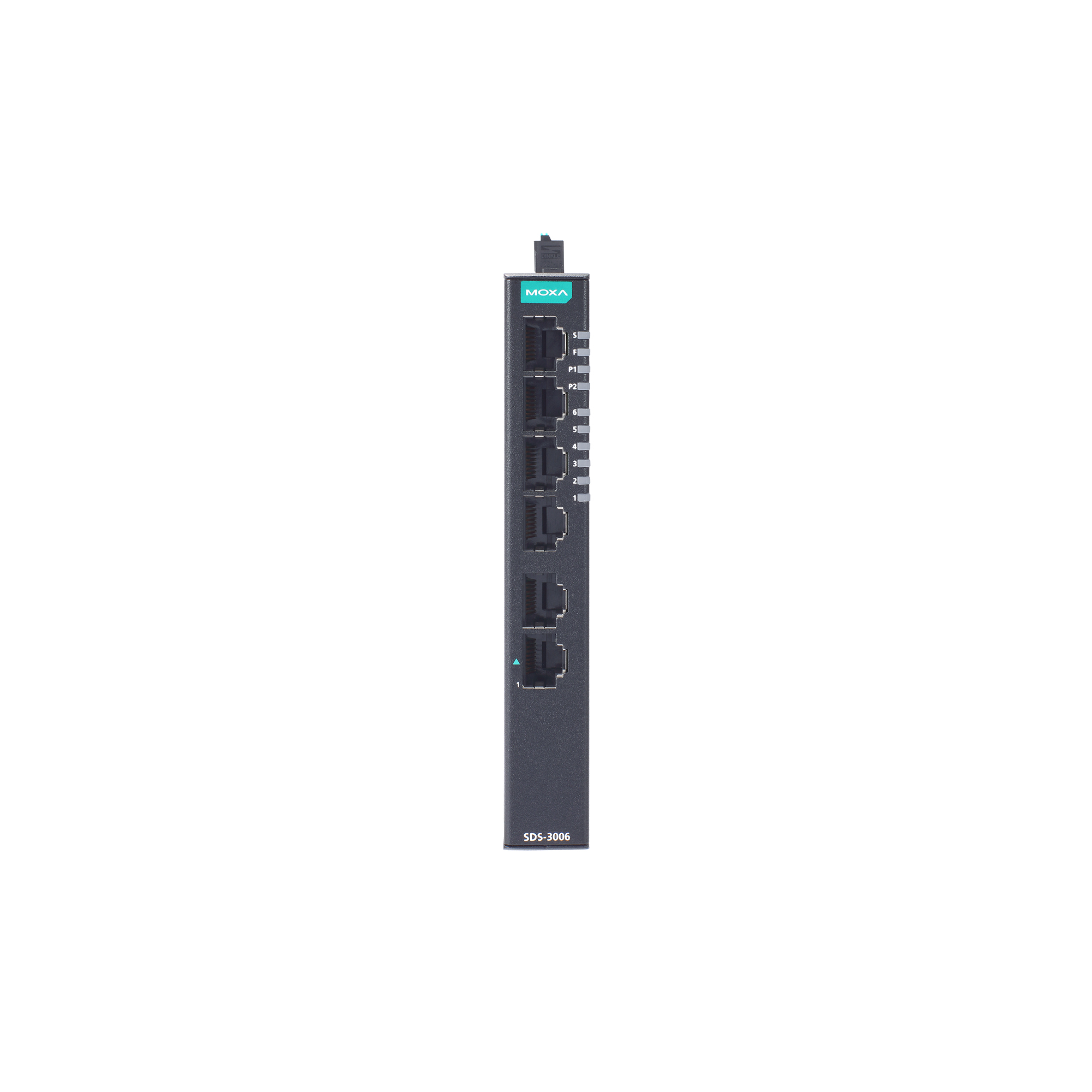

moxa-sds-3006-series-image-1-(1).jpg | Moxa

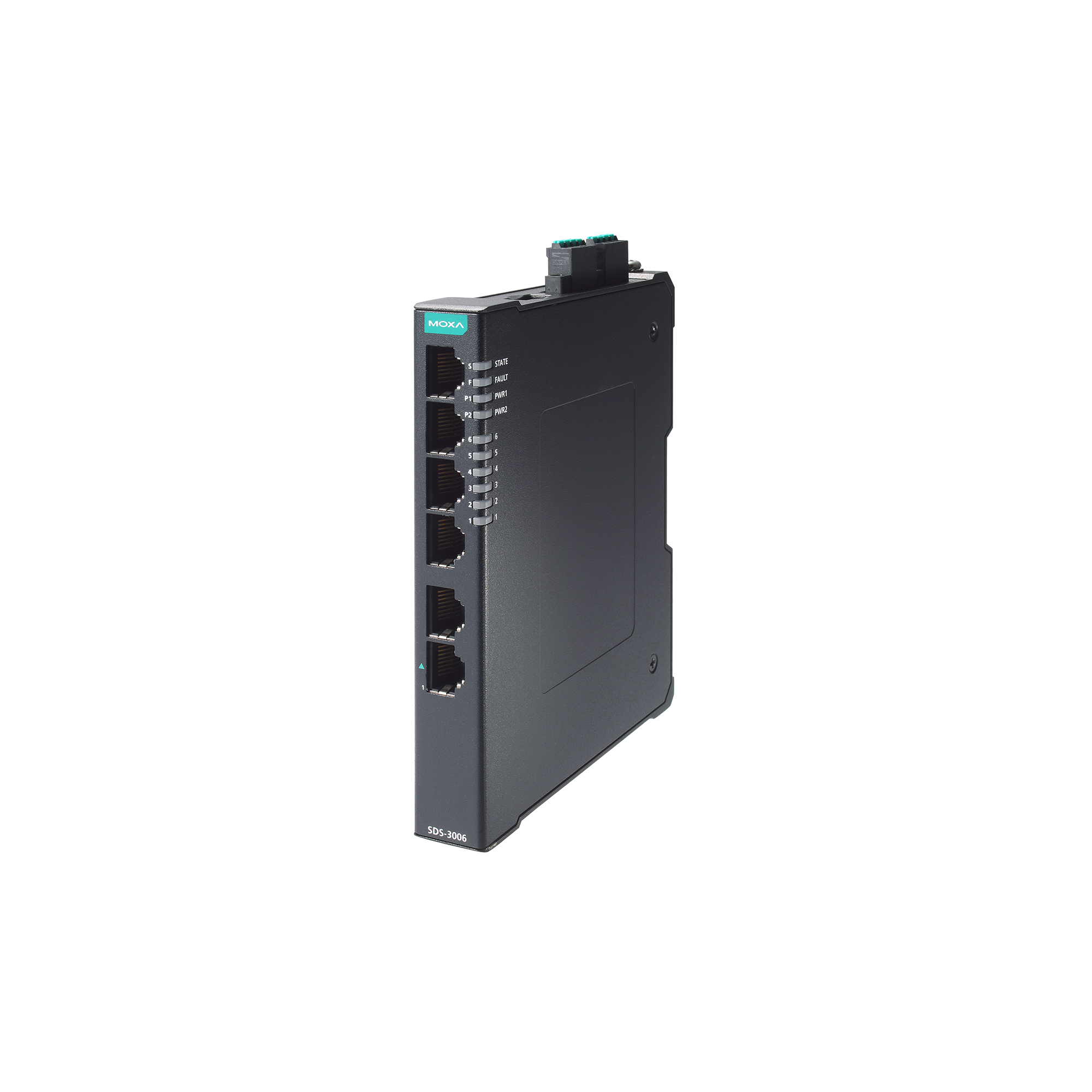

moxa-sds-3006-series-image-2-(1).jpg | Moxa
moxa-sds-3006-series-image-3-(1).jpg | Moxa

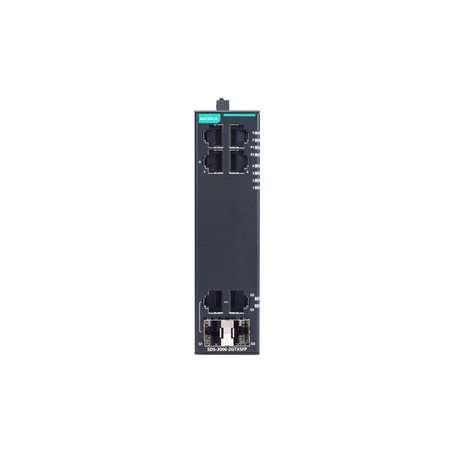

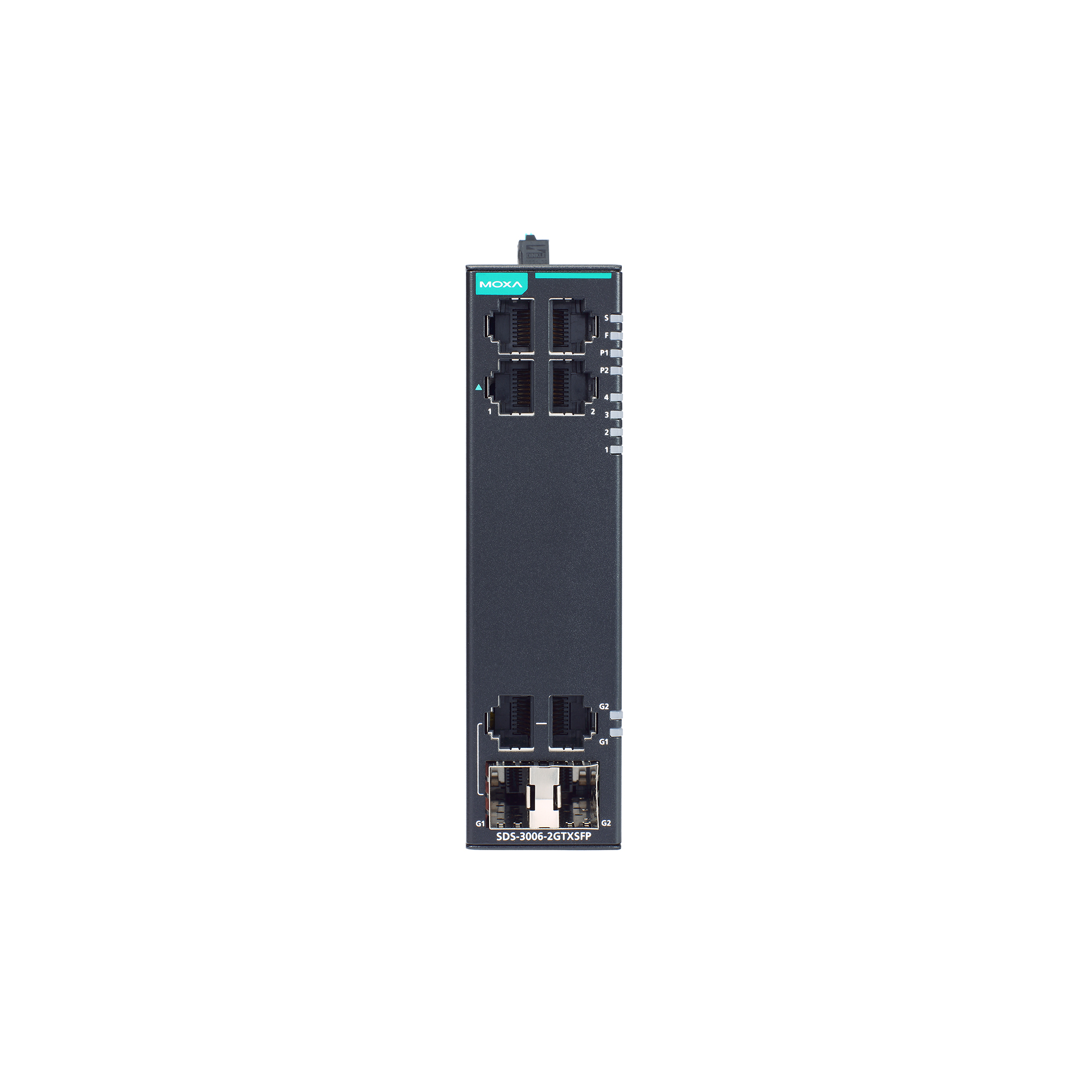

moxa-sds-3006-series-image-4-(1).jpg | Moxa

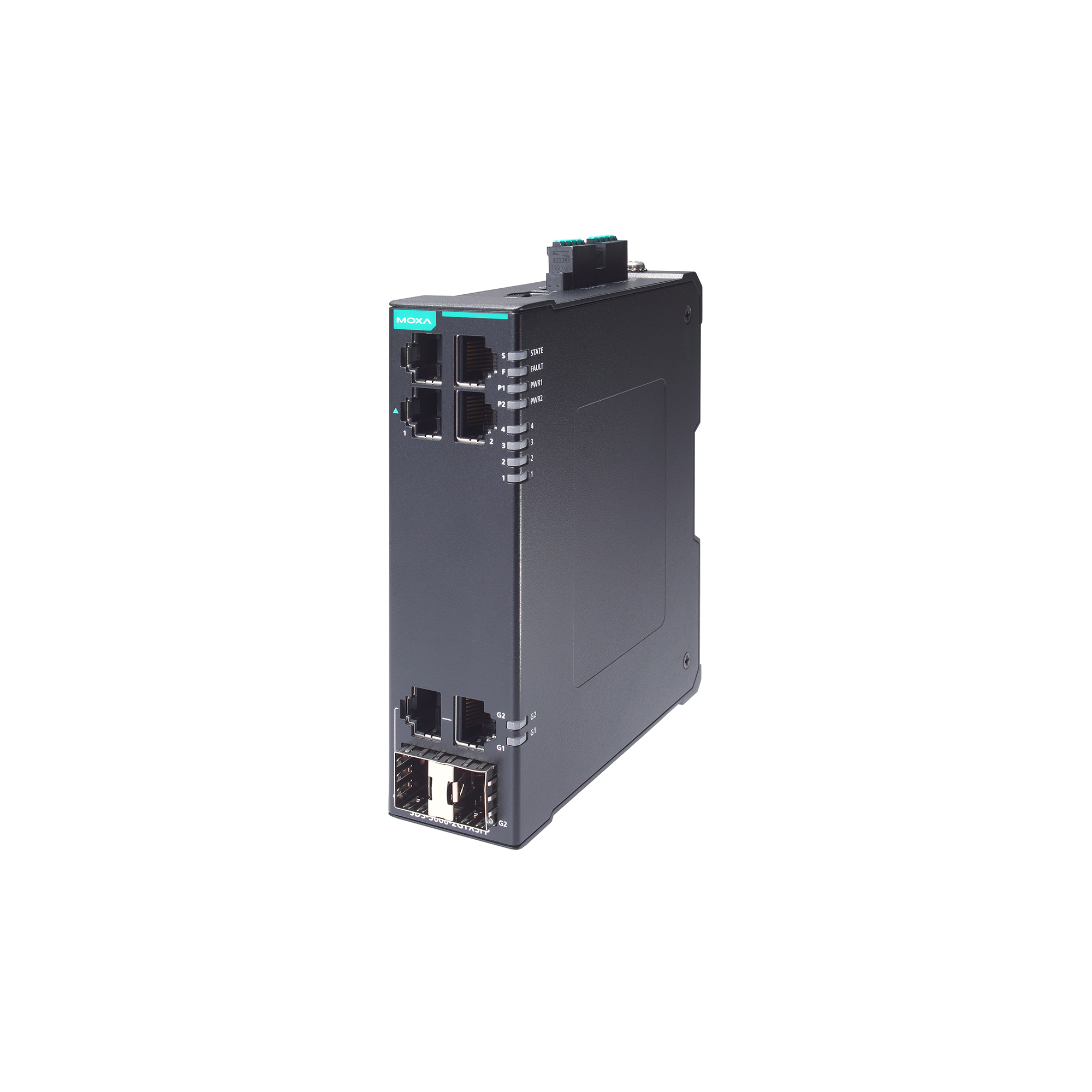

moxa-sds-3006-series-image-5-(1).jpg | Moxa

特色與優點

  • 4 個符合 IEEE 802.3af/at PoE+ 標準的連接埠
  • 高功率模式下每個 PoE+ 連接埠可提供 36 瓦輸出功率
  • 多語言 Web GUI：英文、繁體中文、簡體中文、日文、德文與法文
  • 針對網路備援支援 RSTP/STP 與 MRP，可確保高網路可用性
  • 支援簡易整合 EtherNet/IP、PROFINET 與 Modbus TCP 工業通訊協定，並在自動化 HMI/SCADA 系統中進行監控
  • 旋轉式 DIP 開關可執行設定檔式設定，而無需使用 Web 瀏覽器
  • 支援 MXstudio，輕鬆實現可視化的工業網路管理

認證

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

SDS-3006 智慧型乙太網路交換器是 IA 工程師與機械自動化設備製造商實現工業 4.0 網路架構的理想選擇。這款智慧型交換器 賦予機械設備與控制機櫃智慧生命力，憑藉其簡易配置與便捷安裝的特性，大幅簡化日常工作。此外，本裝置具備完整產品生命週期可監控特性，且易於維護。

SDS-3006 交換器內建最常用的自動化通訊協定，包括 EtherNet/IP、PROFINET 和 Modbus TCP，透過自動化 HMI 實現裝置可監控與可視化，大幅提升操作效能與系統彈性。本裝置也支援多項實用管理功能，包括 IEEE 802.1Q VLAN、port mirroring、SNMP、繼電器警告，以及多語言 Web GUI。



附加特色與優點

  • IP 連接埠繫結功能可確保關鍵裝置在快速更換時無需重新分配 IP 位址

  • IEEE 802.1Q VLAN 可簡化網路規劃

  • 支援 ABC-02-USB（自動備份配置器） 以進行快速系統配置備份/還原與韌體升級

  • 發生例外狀況時透過繼電器輸出自動發出警告

  • 未使用的連接埠鎖定、SNMPv3 與 HTTPS 可提升網路安全性

  • Port mirroring 可用於線上除錯及監控

  • 本機記錄與匯出存貨檔案的能力可輕鬆管理存貨

  • 進階 PoE 管理功能（PoE 連接埠設定、PD 故障檢查以及 PoE 排程）



  • 10/100BaseT(X) Ports (RJ45 connector)

    SDS-3006(-T) models: 6
    SDS-3006-2GTXSFP(-T) models: 4
    SDS-3006-4PoE-2GTXSFP(-T) models: 4
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)

    SDS-3006-2GTXSFP(-T) models: 2
    SDS-3006-4PoE-2GTXSFP(-T) models: 2

  • PoE Ports (10/100/1000BaseT(X), RJ45 connector)

    SDS-3006-4PoE-2GTXSFP(-T) models: 4

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3x for flow control
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP
    PROFINET IO Device
    MECHATROLINK-4

  • Management

    Back Pressure Flow Control
    DHCP Client
    Fiber check
    Flow control
    IPv4/IPv6
    LLDP
    Port Mirroring
    RMON
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog

  • MIB

    RFC1213
    Ethernet-like MIB
    IF MIB
    LLDP MIB
    Bridge MIB
    Q-BRIDGE MIB

  • Redundancy Protocols

    RSTP
    STP
    MRP

  • Security

    Broadcast storm protection
    HTTPS/SSL
    SNMPv3
    Port Lock
    Trust access control

  • Time Management

    NTP Server/Client
    SNTP

  • Filter

    802.1Q VLAN

  • Industrial Profile

    Indicator Mode
    0 No function enabled via DIP switch (Default)
    1 PROFINET profile enabled
    2 PROFINET profile and DHCP client enabled
    3 EtherNet/IP profile enabled
    4 EtherNet/IP profile and DHCP client enabled
    5 Modbus TCP profile enabled
    6 Modbus TCP profile and DHCP client enabled
    7 MECHATROLINK-4 profile enabled
    8-9 Reserved (currently performs the same behavior as indicator 0)

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    8

  • VLAN ID Range

    VID 1 to 4094

  • Packet Buffer Size

    3 Mbits

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, 10/100M (TP Port), 10/100/1000M (Gigabit Combo port), smart PoE LED (SDS-3006-4PoE-2GTXSFP(-T) models only)

  • Storage Port

    USB Type A (for ABC-02 only)

  • Alarm Contact Channels

    1
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Voltage

    12-48 VDC
    Redundant dual inputs

  • Operating Voltage

    SDS-3006(-T) models: 9.6 to 60 VDC
    SDS-3006-2GTXSFP(-T) models: 9.6 to 60 VDC
    SDS-3006-4PoE-2GTXSFP(-T) models: 9.6 to 57 VDC

  • Input Current

    SDS-3006(-T) models: 0.76 A max. 12-48 VDC
    SDS-3006-2GTXSFP(-T) models: 0.98 A max. 12-48 VDC
    SDS-3006-4PoE-2GTXSFP(-T) models: 0.85 A max. 12-48 VDC

  • Power Budget

    Max. 120 W for total PD consumption @ 48 VDC input
    Max. 90 W for total PD consumption @ 24 VDC input
    Max. 45 W for total PD consumption @ 12 VDC input
    Max. 36 W for each PoE port

  • Power Consumption (Max.)

    SDS-3006(-T) models: 4.75 W
    SDS-3006-2GTXSFP(-T) models: 6.69 W
    SDS-3006-4PoE-2GTXSFP(-T) models: 10.38 W full loading without PDs’ consumption

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    SDS-3006(-T): 20 x 135 x 111 mm (0.79 x 5.32 x 4.37 in)
    SDS-3006-2GTXSFP(-T): 36 x 135 x 111 mm (1.42 x 5.32 x 4.37 in)
    SDS-3006-4PoE-2GTXSFP(-T): 36 x 135 x 111 mm (1.42 x 5.32 x 4.37 in)

  • Weight

    SDS-3006(-T): 383g (0.84 lbs)
    SDS-3006-2GTXSFP(-T): 718g (1.58 lbs)
    SDS-3006-4PoE-2GTXSFP(-T): 779g (1.72 lbs)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 800 MHz: 10 V/m; 800 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV (1.2/50 μs), 1 kV (10/700 μs)
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    EN IEC 62368-1
    UL 61010-2-201

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    SDS-3006(-T): 3,483,278 hrs
    SDS-3006-2GTXSFP(-T): 3,196,539 hrs
    SDS-3006-4PoE-2GTXSFP(-T): 2,339,356 hrs

  • Standards

    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
238.9 MB 		軟體套件
SHA-512
v1.6.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年7月31日 2025年7月31日 版本說明
Software Package for MXview One Series (Linux version)
336.8 MB 		軟體套件
SHA-512
v1.6.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年7月31日 2025年7月31日 版本說明
GSD file for SDS-3006 Series
27.4 KB 		軟體套件
SHA-512
v2.4
2025年6月16日 2025年6月16日 版本說明
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		韌體
SHA-512
v3.2
2025年5月23日 2025年5月23日 版本說明
SNMP MIB File for SDS-3000, SDS-G3000 Series
37.2 KB 		軟體套件
SHA-512
v3.1
2025年5月23日 2025年5月23日 版本說明
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		韌體
SHA-512
v3.1
2025年3月18日 2025年3月18日 版本說明
EDS file for SDS-3006 Series
12.9 KB 		軟體套件
SHA-512
v3.0
2024年9月30日 2024年9月30日 版本說明
Firmware for SDS-3000, SDS-G3000 Series
3.9 MB 		韌體
SHA-512
v3.0
2024年9月30日 2024年9月30日 版本說明
AOI file for SDS-3006, SDS-G3006 Series
84.2 KB 		軟體套件
SHA-512
v3.0
2024年9月30日 2024年9月30日 版本說明
Modbus file for SDS-3000, SDS-G3000 Series
1.4 KB 		軟體套件
SHA-512
v3.0
2024年9月30日 2024年9月30日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG
名稱 類型 語言 版本 發布日期
Moxa Industrial Smart Ethernet Switch User's Manual
5.7 MB 		使用者手冊 英文 v3.1 2025年5月23日 2025年5月23日
Industrial Protocols User Guide for SDS Series
12.9 MB 		使用者手冊 英文 v2.1 2025年5月23日 2025年5月23日
SDS-3006 系列產品資料表
12.4 MB 		產品資料表 中文 v1.3 2025年5月20日 2025年5月20日
QIG for SDS PoE Series
3.4 MB 		QIG 英文 v1.0 2024年12月27日 2024年12月27日
Declaration of Conformity for SDS-3006/3010/G3006/G3010 (with PoE)
315.6 KB 		聲明書 英文 v1.0 2024年12月23日 2024年12月23日
QIG for SDS-3006, SDS-G3006, SDS-3008, SDS-G3008 Series
4.0 MB 		QIG 英文 v4.1 2024年12月16日 2024年12月16日
2D CAD for SDS-3006 V2.0
1.2 MB 		2D CAD 英文 2024年11月29日 2024年11月29日
2D CAD for SDS-3006-2GTXSFP V2.0
883.4 KB 		2D CAD 英文 2024年11月29日 2024年11月29日
2D CAD for SDS-3006-4PoE-2GTXSFP V2.0
1.4 MB 		2D CAD 英文 2024年11月29日 2024年11月29日
FOSS Statement for SDS-3000, SDS-G3000 Series
411.3 KB 		聲明書 英文 v1.0 2024年10月2日 2024年10月2日
Declaration of Conformity for SDS-3006/3008/3010/3016/G3006/G3008/G3010/G3016 (non PoE)
322.5 KB 		聲明書 英文 v1.0 2024年9月23日 2024年9月23日

可供選擇的機型 (4)

顯示圖片
比較
moxa-sds-3006-t-image.jpg | MoxaSDS-3006-T
比較
moxa-sds-3006-image.jpg | MoxaSDS-3006
比較
moxa-sds-3006-2gtxsfp-t-image.jpg | MoxaSDS-3006-2GTXSFP-T
比較
moxa-sds-3006-2gtxsfp-image.jpg | MoxaSDS-3006-2GTXSFP
10/100BaseT(X) Ports, RJ45 Connector6644
Combo Ports, 10/100/1000BaseT(X) or 100/1000BaseSFP--22
PoE 10/100BaseT(X) Ports, RJ45 Connector----
Operating Voltage9.6 to 60 VDC9.6 to 60 VDC9.6 to 60 VDC9.6 to 60 VDC
Operating Temp.-40 to 75°C-10 to 60°C-40 to 75°C-10 to 60°C
