SDS-3010 系列

10 連接埠（具有 8 個 PoE+ 連接埠或 2 個 Giga 上行鏈路連接埠的選項) 智慧乙太網路交換器

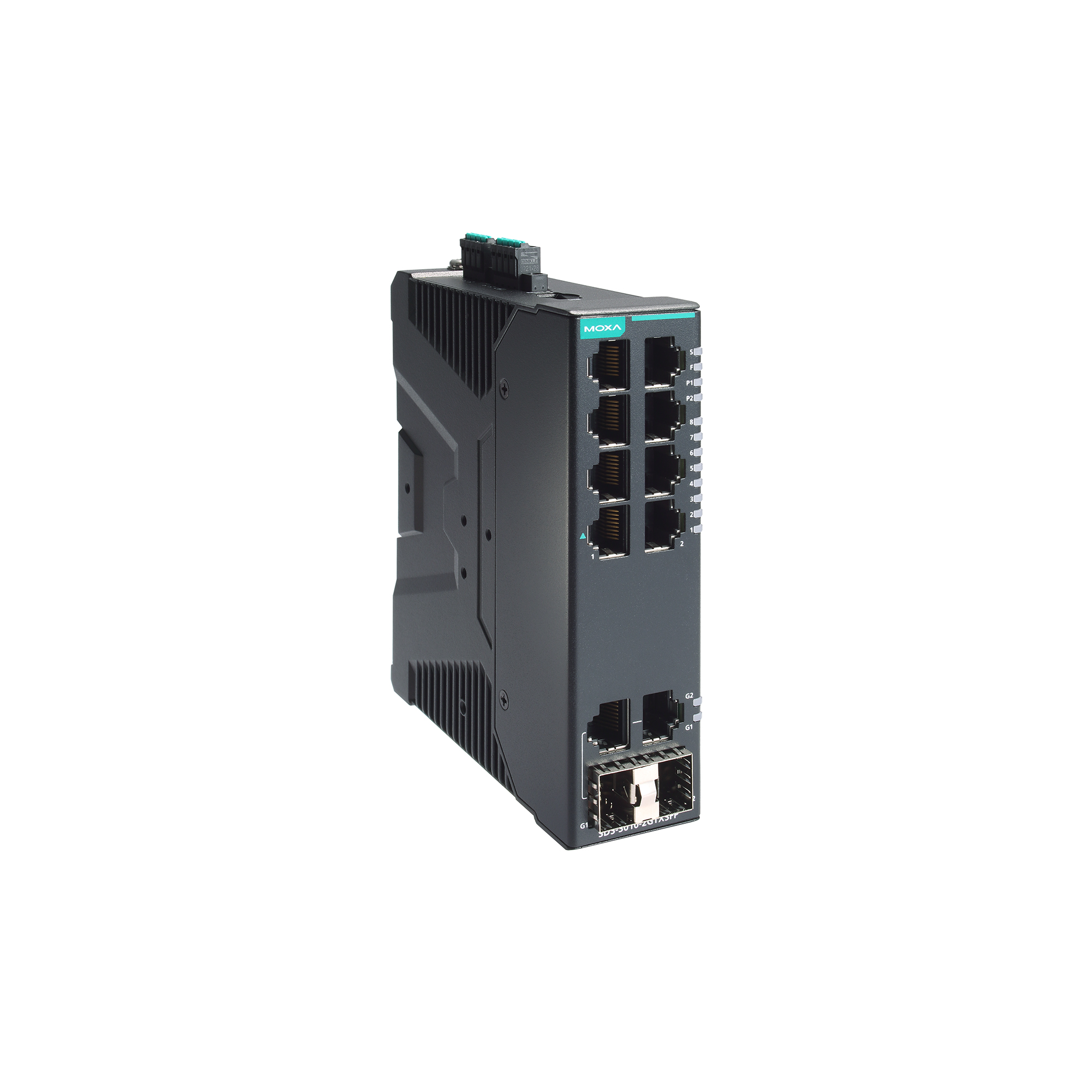

moxa-sds-3010-series-image-(1).jpg | Moxa

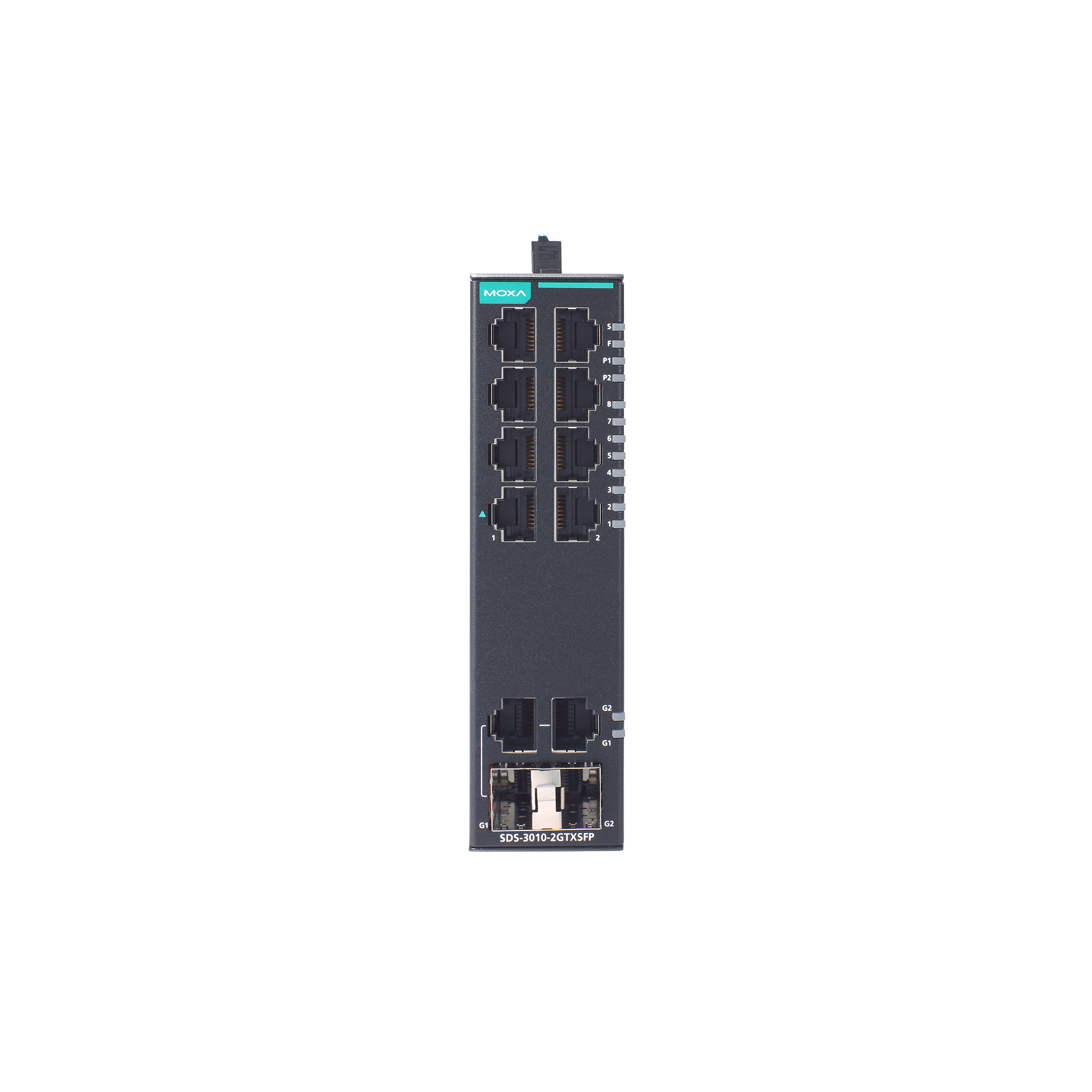

moxa-sds-3010-series-image-1-(1).jpg | Moxa

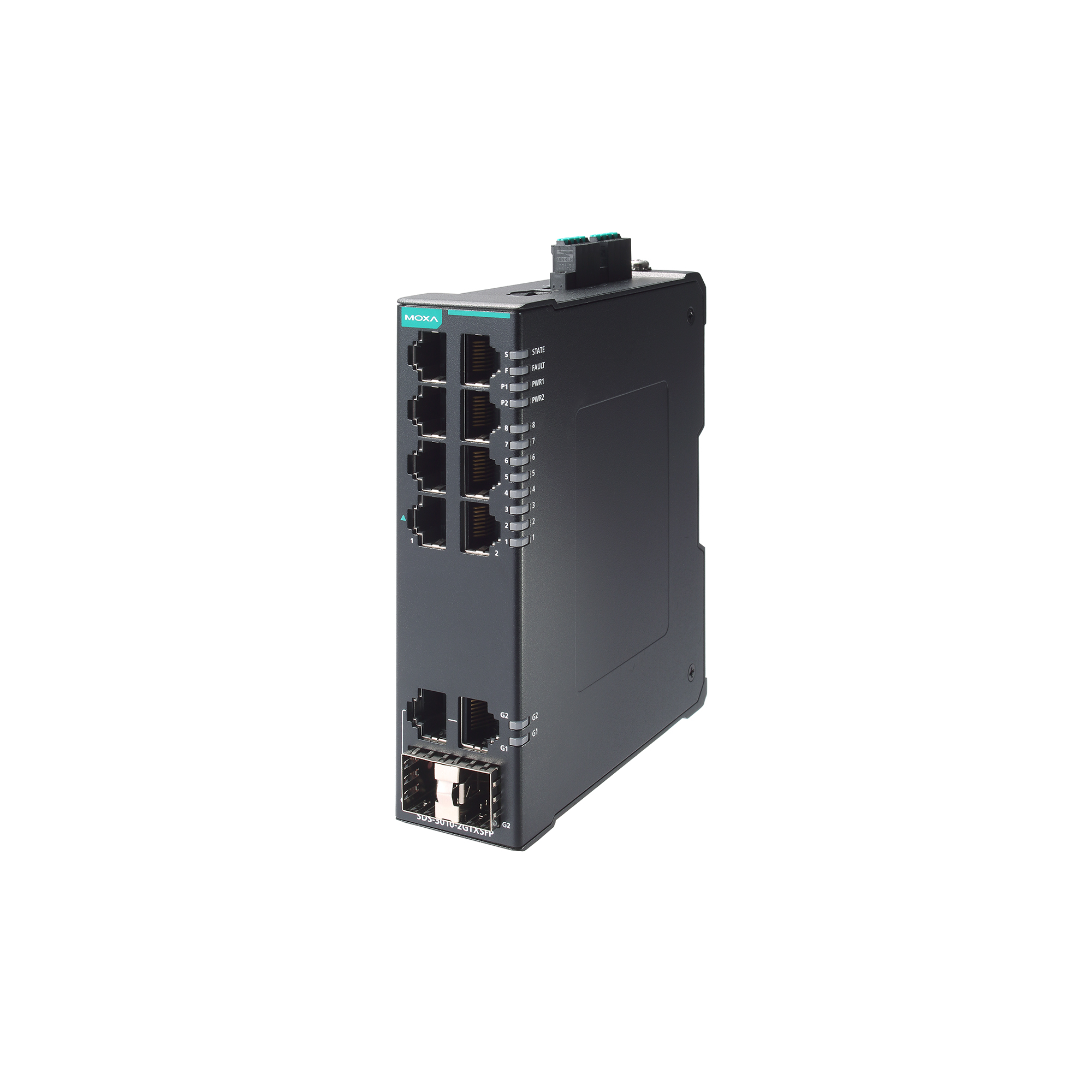

moxa-sds-3010-series-image-2-(1).jpg | Moxa

特色與優點

  • 8 個符合 IEEE 802.3af/at PoE+ 標準的連接埠
  • 每個 PoE+ 連接埠在高功率模式下均可提供 36 瓦輸出
  • 小巧靈活的外殼設計，可容納到狹小的空間內
  • 網頁式 GUI 可輕鬆進行裝置配置與管理
  • 多語言網頁式 GUI：英文、繁體中文、簡體中文、日文、德文與法文
  • 支援 RSTP/STP 與 MRP 的網路備援能力，可確保高網路可用性
  • 支援 EtherNet/IP、PROFINET 與 Modbus TCP 工業通訊協定，可在自動化 HMI/SCADA 系統中輕鬆整合與監控
  • 符合 IEC 62443 的資安防護功能
  • 旋轉式 DIP 開關無需使用網頁瀏覽器即可執行設定檔型設定
  • 支援 MXstudio，輕鬆實現可視化的工業網路管理

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

SDS-3010 智慧型乙太網路交換器是適用於 IA 工程師與自動化機器製造商的理想產品，可使其網路相容於工業 4.0 的願景。透過將生命活力注入機器與控制機櫃，智慧型交換器以簡單的設定與安裝方式簡化了日常工作。此外，他在完整的產品生命週期中是可監控的，並可以輕鬆維護。

最常用的自動化通訊協定，包括 EtherNet/IP、PROFINET 與 Modbus TCP，都內嵌於 SDS-3010 交換器中，透過自動化 HMI 的控制能力與可見性提供強化的操作效能與彈性。它也支援各種實用的管理功能，包括 IEEE 802.1Q VLAN、連接埠鏡像、SNMP、繼電器警告及多語言網頁式 GUI。

附加特色與優點

  • IP 連接埠繫結可確保快速替換關鍵裝置而無需重新指派 IP 位址

  • IEEE 802.1Q VLAN 可簡化網路規劃

  • 支援 ABC-02-USB（自動備份配置器）以進行快速系統配置備份/還原與韌體升級

  • 發生例外狀況時透過繼電器輸出自動發出警告

  • 鎖定未使用的連接埠、SNMPv3 與 HTTPS 可增強網路安全

  • 連接埠鏡像可用於線上除錯與監控

  • 本機記錄檔與匯出存貨檔案的能力可簡化存貨管理

  • 進階 PoE 管理功能（PoE 連接埠設定、PD 故障檢查以及 PoE 排程）

  • 10/100BaseT(X) Ports (RJ45 connector)

    SDS-3010-2GTXSFP(-T) models: 8
    SDS-3010-8PoE-2GTXSFP(-T) models: 8
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)

    SDS-3010-2GTXSFP(-T) models: 2
    SDS-3010-8PoE-2GTXSFP(-T) models: 2

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    SDS-3010-8PoE-2GTXSFP(-T) models: 8

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3x for flow control
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP
    PROFINET IO Device

  • Management

    Back Pressure Flow Control
    DHCP Client
    Fiber check
    Flow control
    IPv4/IPv6
    LLDP
    Port Mirror
    RMON
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog

  • MIB

    RFC1213
    Ethernet-like MIB
    IF MIB
    LLDP MIB
    Bridge MIB
    Q-BRIDGE MIB

  • Redundancy Protocols

    RSTP
    STP
    MRP

  • Security

    Broadcast storm protection
    HTTPS/SSL
    Port Lock
    SNMPv3
    Trust access control

  • Time Management

    NTP Server/Client
    SNTP

  • Filter

    802.1Q VLAN

  • Industrial Profile

    Indicator Mode
    0 No function enabled via DIP switch (Default)
    1 PROFINET profile enabled
    2 PROFINET profile and DHCP client enabled
    3 EtherNet/IP profile enabled
    4 EtherNet/IP profile and DHCP client enabled
    5 Modbus TCP profile enabled
    6 Modbus TCP profile and DHCP client enabled
    7-9 Reserved (currently performs the same behavior as indicator 0)

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    8

  • VLAN ID Range

    VID 1 to 4094

  • Packet Buffer Size

    3 Mbits

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, 10/100M (TP Port), 10/100/1000M (Gigabit Combo port), smart PoE LED (SDS-3010-8PoE-2GTXSFP(-T) models only)

  • Storage Port

    USB Type A (for ABC-02 only)

  • Alarm Contact Channels

    1
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Voltage

    SDS-3010-2GTXSFP(-T) models: 12-48 VDC
    SDS-3010-8PoE-2GTXSFP(-T) models: 48 VDC
    Redundant dual inputs

  • Operating Voltage

    SDS-3010-2GTXSFP(-T) models: 9.6 to 60 VDC
    SDS-3010-8PoE-2GTXSFP(-T) models: 44 to 57 VDC

  • Input Current

    SDS-3010-2GTXSFP(-T) models: 0.98 A max. 12-48 VDC
    SDS-3010-8PoE-2GTXSFP(-T) models: 0.28 A max. 48 VDC

  • Power Budget

    Max. 240 W for total PD consumption @ 48 VDC input
    Max. 36 W for each PoE port

  • Power Consumption (Max.)

    SDS-3010-2GTXSFP(-T) models: 7.20 W
    SDS-3010-8PoE-2GTXSFP(-T) models: 10.76 W full loading without PDs’ consumption

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    36 x 135 x 111 mm (1.42 x 5.32 x 4.37 in)

  • Weight

    SDS-3010-2GTXSFP(-T): 767g (1.69 lbs)
    SDS-3010-8PoE-2GTXSFP(-T): 795g (1.75 lbs)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 800 MHz: 10 V/m; 800 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV (1.2/50 μs), 1 kV (10/700 μs)
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    EN IEC 62368-1
    UL 61010-2-201

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    SDS-3010-2GTXSFP(-T): 3,086,399 hrs
    SDS-3010-8PoE-2GTXSFP(-T): 2,150,066 hrs

  • Standards

    Telcordia (Bellcore), GB
