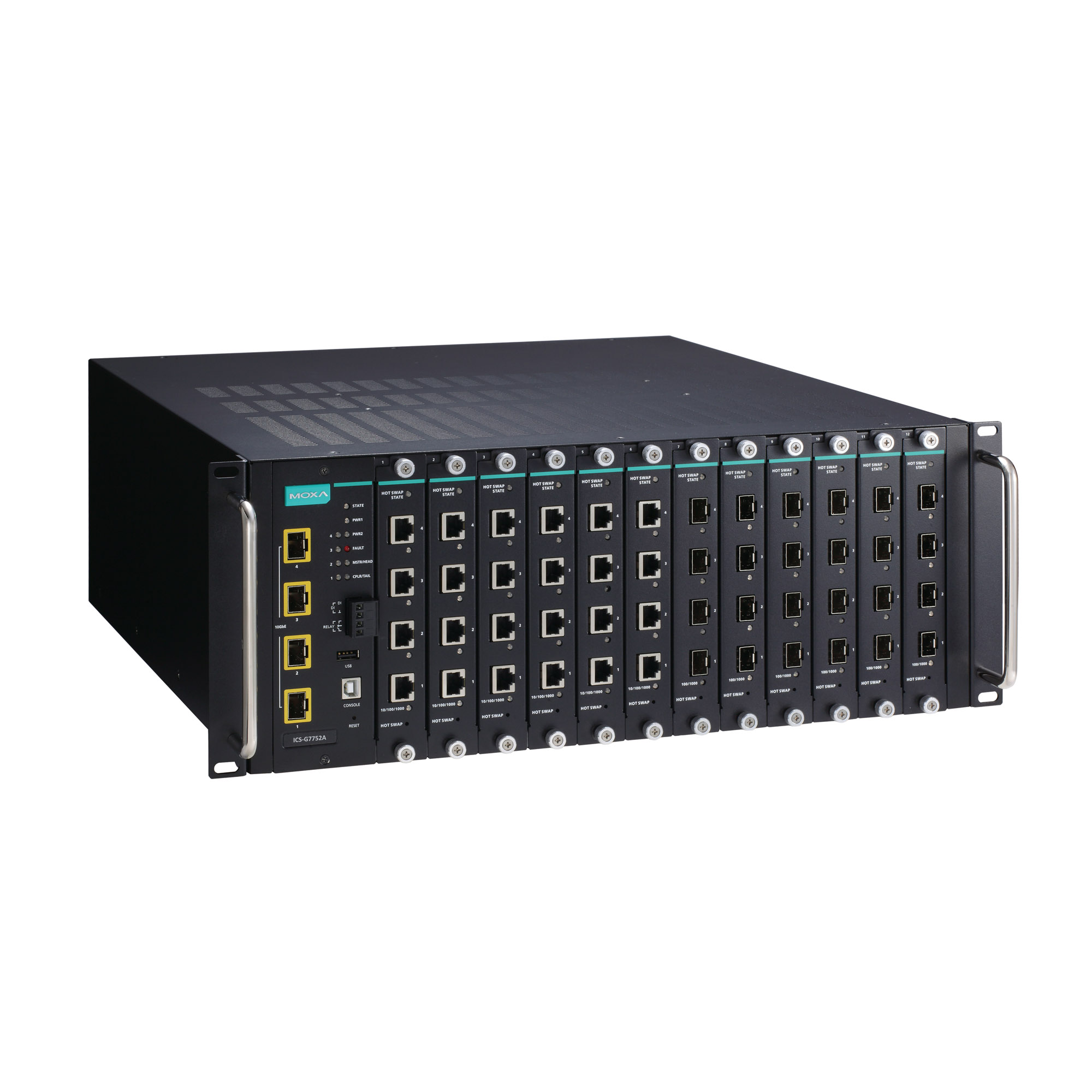

ICS-G7752A 系列

48G+4 10GbE 連接埠 Layer 2 全 Gigabit 模組化網管型乙太網路交換器

moxa-ics-g7752a-series-image-1-(1).jpg | Moxa

特色與優點

  • 最多 48 個 Gigabit 乙太網路連接埠和 4 個 10G 乙太網路連接埠
  • 多達 52 個光纖連接埠(SFP 插槽)
  • 最多 48 個 PoE+ 連接埠(搭配 IM-G7000A-4PoE 模組)
  • 無風扇,-10 至 60°C 工作溫度範圍
  • 模組化設計可達成最大的彈性和輕鬆的擴充
  • 支援熱插拔網路介面及電源模組,允許不斷電下連續運作
  • 支援 Turbo Ring 和 Turbo Chain(復原時間 < 20 毫秒 @ 250 台交換器) 如果埠連結速度為 1 Gigabit 或更高,復原時間 < 50 毫秒 ,以及透過 STP/RSTP/MSTP 協議支援網路備援
  • 隔離式備援電源輸入,具有通用 110/220 VAC 電源供應範圍
  • 支援 MXstudio,輕鬆實現可視化的工業網路管理
  • V-ON™ 可確保毫秒等級的 Multicast 資料和視訊網路復原

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

處理自動化和傳輸自動化應用結合數據、語音和視訊,因此需要高效能和高可靠性。IICS-G7752A 系列全 Gigabit 骨幹交換器的模組化設計讓您輕鬆進行網路規劃,並且可安裝最多 48 個 Gigabit 乙太網路連接埠以及 4 個 10 Gigabit 乙太網路連接埠,提供更大彈性。

ICS-G7752A 的全 Gigabit 可增加頻寬,藉以提供高效能以及透過網路快速傳輸大量視訊、語音和數據的能力。無風扇交換器支援 Turbo Ring、Turbo Chain 和 RSTP/STP 備援技術,並配備隔離備援電源,藉以提高系統可靠性和網路骨幹的可用性。



附加特色與優點

  • 進階的 PoE 管理功能:PoE 輸出設定、PD 故障檢查、PoE 排程和 PoE 診斷(使用 IM-G7000A-4PoE 模組)

  • 命令列介面(CLI)快速設定主要網管功能

  • DHCP Option 82 以不同原則指派 IP 位址

  • 支援 EtherNet/IP 和 Modbus TCP 通訊協定以進行設備管理和監控

  • 相容於 PROFINET 通訊協定以進行透通式數據傳輸

  • 發生狀況時可透過電子郵件或是繼電器輸出自動發出告警

  • 數位輸入可將感應器和告警整合至 IP 網路

  • 備援雙交流 (AC) 電源輸入

  • IGMP snooping 和 GMRP,用於過濾 multicast 流量

  • IEEE 802.1Q VLAN 以及 GVRP 通訊協定,可簡化網路規劃

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高資料傳送穩定性

  • Port Trunking 可將頻寬使用率最佳化

  • 支援 TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH,強化網路安全

  • 存取控制清單 (ACL) 可增加網路管理的彈性與安全性

  • SNMPv1/v2c/v3,支援不同層級的網路管理

  • RMON 提供主動且有效率的網路監控

  • 頻寬管理可預防不穩定的網路狀態出現

  • 連接埠鎖定功能可依據 MAC 位址封鎖未經授權的存取

  • Port mirroring 可用於除錯



  • Alarm Contact Channels

    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +1 V for state 0
    Max. input current: 8 mA

  • 10GbE SFP+ Slots

    4

  • Slot Combination

    12 slots for 4-port interface modules (10/100/1000BaseT(X), or PoE+ 10/100/1000BaseT(X), or 100/1000BaseSFP slots) 如需 Gigabit 乙太網路模組產品資訊,請參閱 IM-G7000A 產品規格書。

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3af/at for PoE/PoE+ output
    IEEE 802.3ae for 10 Gigabit Ethernet

  • Management

    ARP
    Back Pressure Flow Control
    BOOTP
    DDM
    DHCP Option 66/67/82
    DHCP Server/Client
    Flow control
    IPv4/IPv6
    LLDP
    Port Mirror
    RARP
    RMON
    SCP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • Filter

    802.1Q
    BPDU Filter
    BPDU Guard
    GMRP
    GVRP
    IGMP v1/v2/v3

  • Redundancy Protocols

    Link Aggregation
    MRP
    MSTP
    RSTP
    Turbo Chain
    Turbo Ring v1/v2
    V-ON

  • Security

    Access control list
    Broadcast storm protection
    HTTPS/SSL
    MAB authentication
    Sticky MAC
    NTP authentication
    Port Lock
    RADIUS
    SSH
    TACACS+

  • Time Management

    NTP Server/Client
    SNTP

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • MIB

    Bridge MIB
    Ethernet-like MIB
    MIB-II
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • DRAM

    128 MB

  • Flash

    16 MB

  • IGMP Groups

    4096

  • Jumbo Frame Size

    9.6 KB

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    256

  • Packet Buffer Size

    12 Mbits

  • VLAN ID Range

    VID 1 to 4094

  • Priority Queues

    8

  • Storage Port

    USB Type A

  • Console Port

    USB-serial console (Type B connector)

  • Input Voltage

    110 to 220 VAC
    Redundant dual inputs

  • Operating Voltage

    85 to 264 VAC

  • Input Current

    1.31/0.83 A @ 110/220 VAC
    Note: These are the input current ratings for the device with the maximum number of modules installed.

  • Power Consumption (Max.)

    120.38/138.34 W @ 110/220 VAC
    Note: These are the power consumption ratings for the device with the maximum number of modules installed.

  • Total PoE Power Budget

    Installed with IM-G7000A-4PoE Module: Maximum 1,440 W @ 48 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Dimensions

    440 x 176 x 523.8 mm (17.32 x 6.93 x 20.62 in)

  • Weight

    12,900 g (28.5 lb)

  • Installation

    Rack mounting

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    274,488 hrs

  • Standards

    Telcordia (Bellcore), GB
