EDS-2005-EL 系列

金屬外殼 5 埠入門級非網管型乙太網路交換器

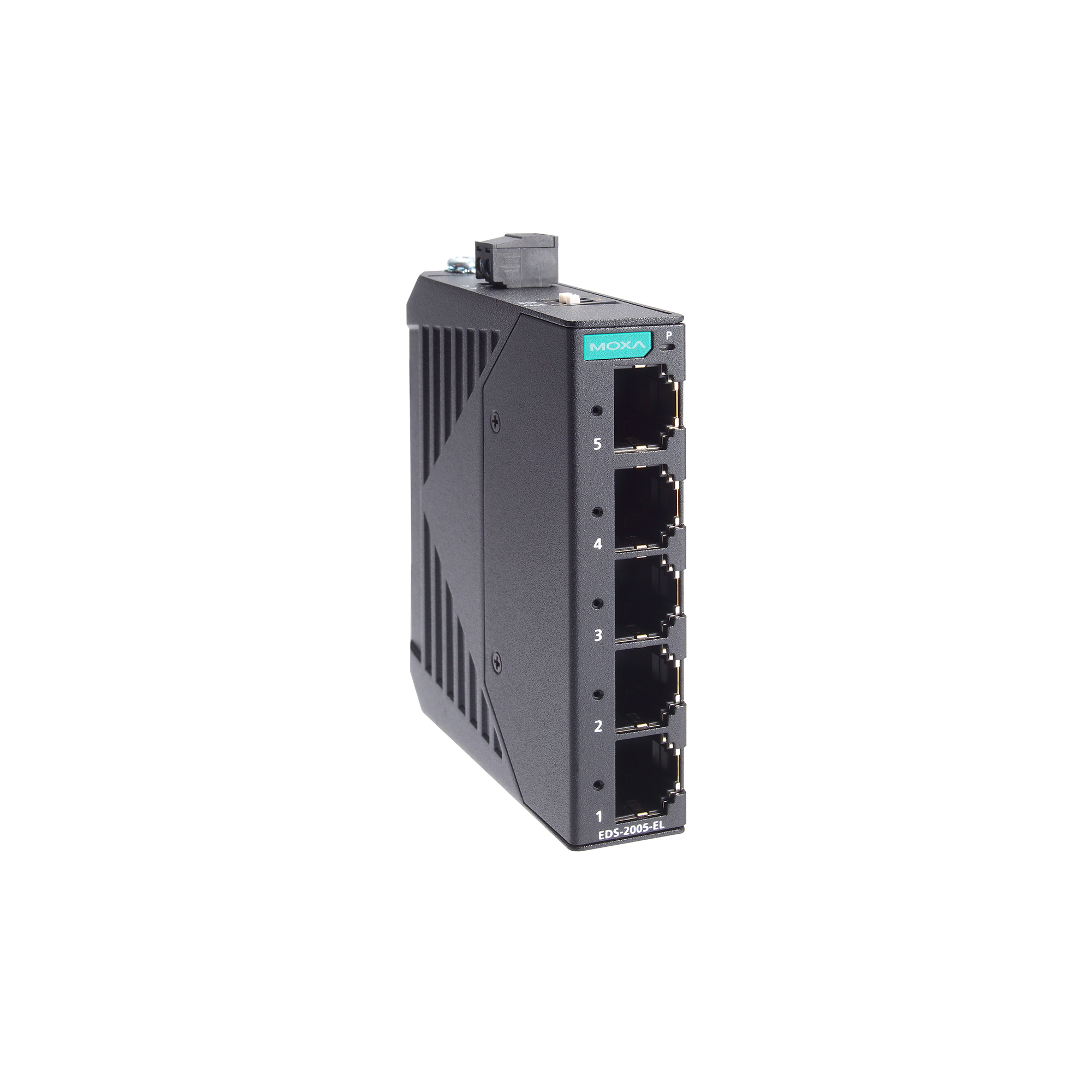

moxa-eds-2005-el-series-image-(1).jpg | Moxa

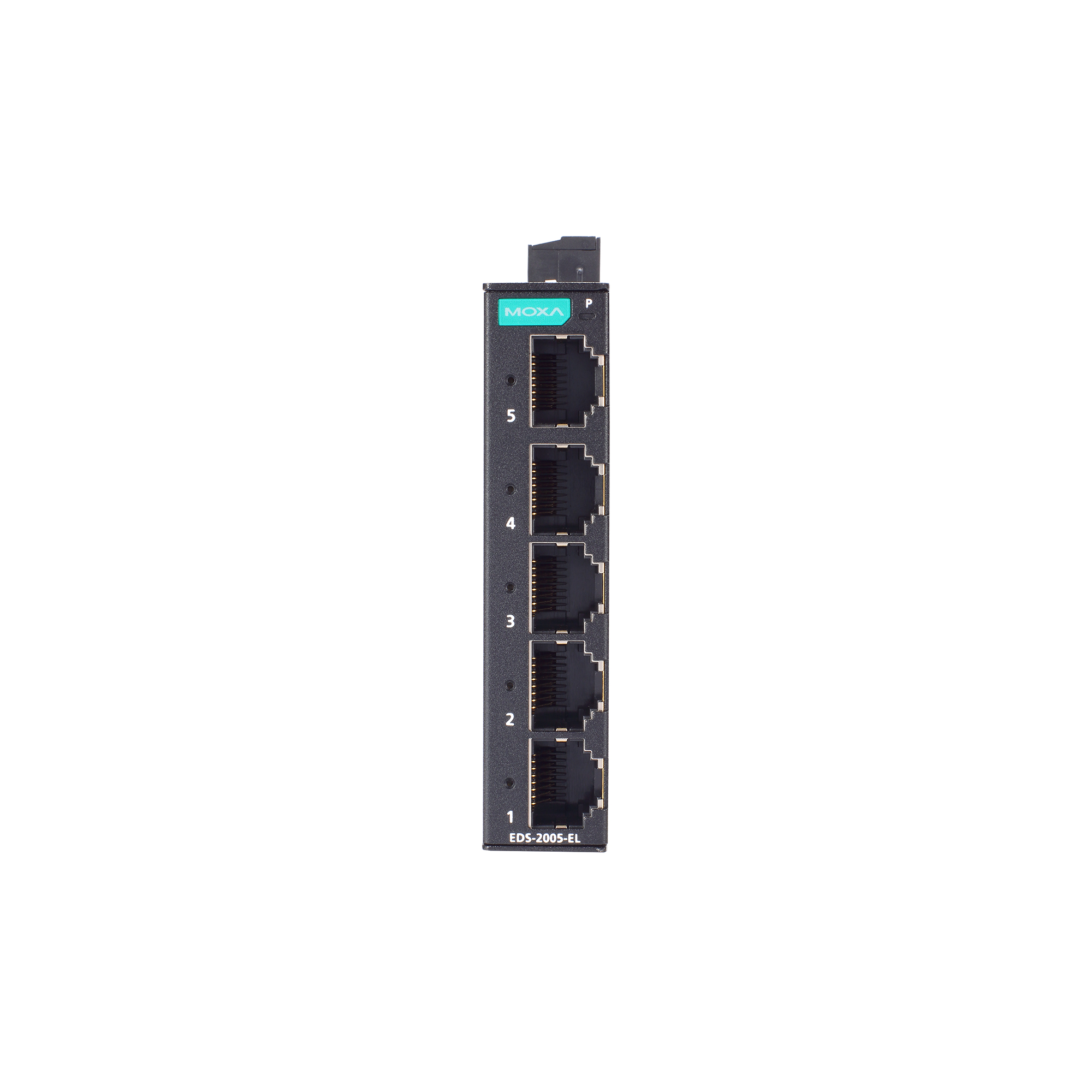

moxa-eds-2005-el-series-image-1-(1).jpg | Moxa

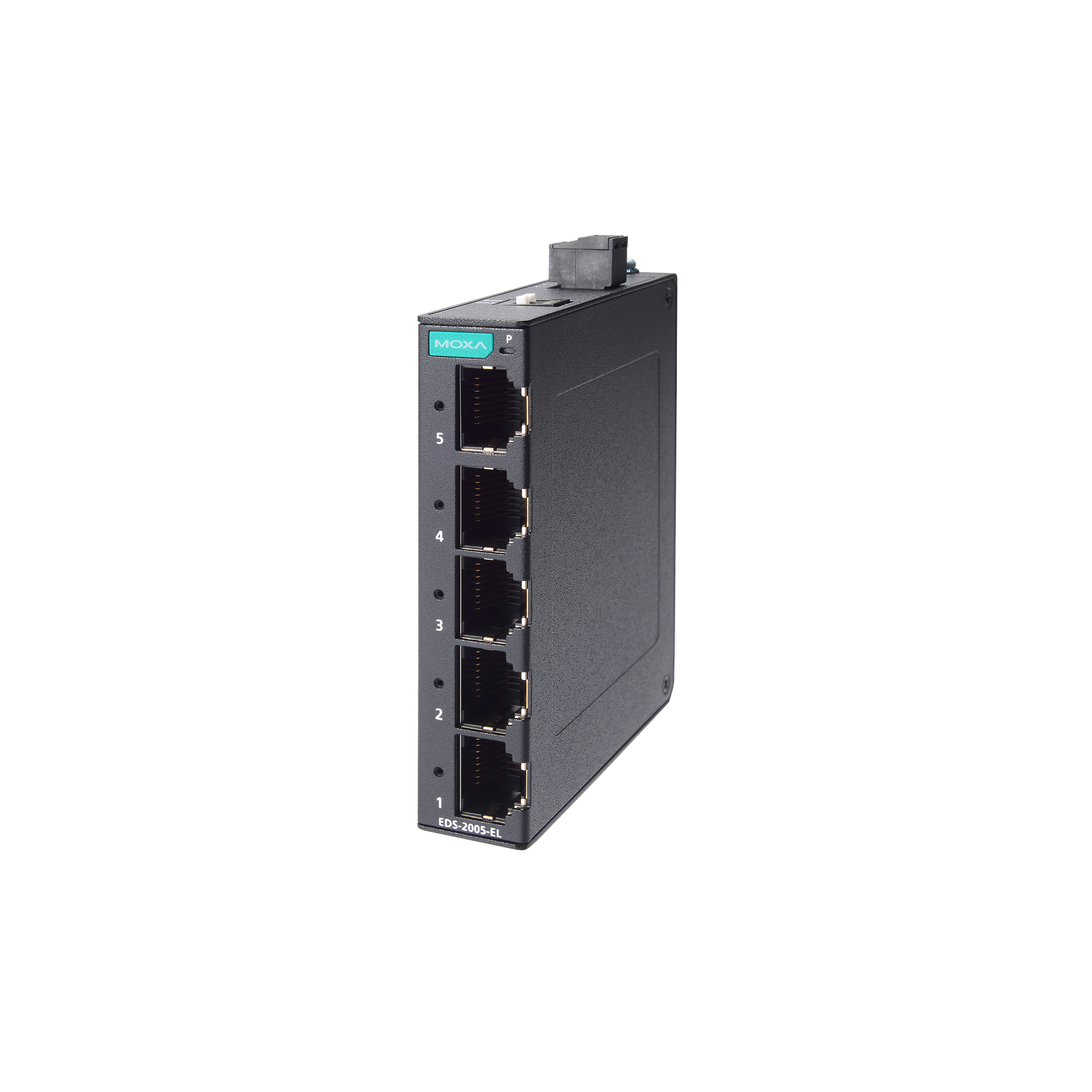

moxa-eds-2005-el-series-image-2-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X)(RJ45 連接器)
  • 尺寸小巧並容易安裝
  • 支援 QoS 在高負荷流量中處理重要資料
  • IP40 等級金屬外殼
  • -40 至 75°C 寬操作溫度範圍(-T 型號)
  • 符合 PROFINET 一致性等級 A 僅適用於硬體版本 2.0.0 或更高版本的型號。

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-2005-EL 系列工業級乙太網路交換器具有五個 10/100M 網路埠,非常適合需要簡單工業級乙太網路連線的應用。此外,為了針對不同產業的應用提供更多的彈性,EDS-2005-EL 系列允許使用者透過外部面板 DIP 開啟或停用服務品質功能(QoS)和廣播風暴防護(BSP)。此外,EDS-2005-EL 系列具有堅固耐用的金屬外殼,確保適用於工業環境。

EDS-2005-EL 系列具有 12/24/48 VDC 單電源輸入、DIN Rail 鋁軌安裝軌,以及高等級 EMI/EMC 防護能力。 除了小巧的尺寸之外,EDS-2005-EL 系列也通過 100% 的高溫測試,確保在布署後能夠穩定運作。EDS-2005-EL 系列具有 -10 至 60°C 的標準操作溫度範圍,同時具有寬溫度型號可選(-40 至 75°C)。

EDS-2005-EL 系列也符合 PROFINET 一致性等級 A (CC-A),使這些交換器同樣適用於 PROFINET 網路。



  • 10/100BaseT(X) Ports (RJ45 connector)

    5
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.1p for Class of Service
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control

  • Processing Type

    Store and Forward

  • MAC Table Size

    2 K

  • Packet Buffer Size

    768 kbits

  • Ethernet Interface

    Quality of Service (QoS) 啟用 QoS DIP 開關還將開啟組播過濾,這將阻擋 LLDP 和 PROFINET PTCP 延遲流量。 , Broadcast Storm Protection (BSP)

  • Connection

    1 removable 2-contact terminal block(s)

  • Input Current

    0.039 A @ 24 VDC

  • Input Voltage

    12/24/48 VDC

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Dimensions

    18 x 81 x 65 mm (0.7 x 3.19 x 2.56 in)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Weight

    113.5 g (0.25 lb)

  • Housing

    Metal

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    EDS-2005-EL: -10 to 60°C (14 to 140°F)
    EDS-2005-EL-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Safety

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 22, 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-32

  • Time

    5,249,061 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

名稱 類型 語言 版本 發布日期
EDS-2005-EL 系列產品資料表
2.7 MB
產品資料表 中文 v2.0 2024年5月15日 2024年5月15日
2D CAD for EDS-2005-EL Series
314.0 KB
2D CAD 英文 2024年4月16日 2024年4月16日
QIG for EDS-2005-EL/ELP Series
3.5 MB
QIG 英文 v1.6 2024年4月12日 2024年4月12日
Declaration of Conformity for EDS-2005/2008 Series
311.3 KB
聲明書 英文 v1.0 2024年2月5日 2024年2月5日

可供選擇的機型 (2)

顯示圖片
moxa-eds-2005-el-t-image.jpg | MoxaEDS-2005-EL-Tmoxa-eds-2005-el-image.jpg | MoxaEDS-2005-EL
10/100BaseT(X) Ports (RJ45 connector)55
Operating Temperature-40 to 75°C-10 to 60°C
