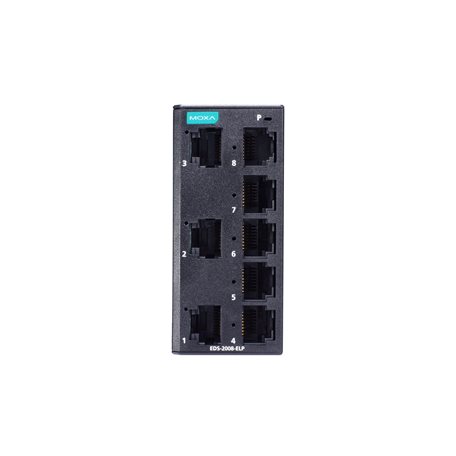

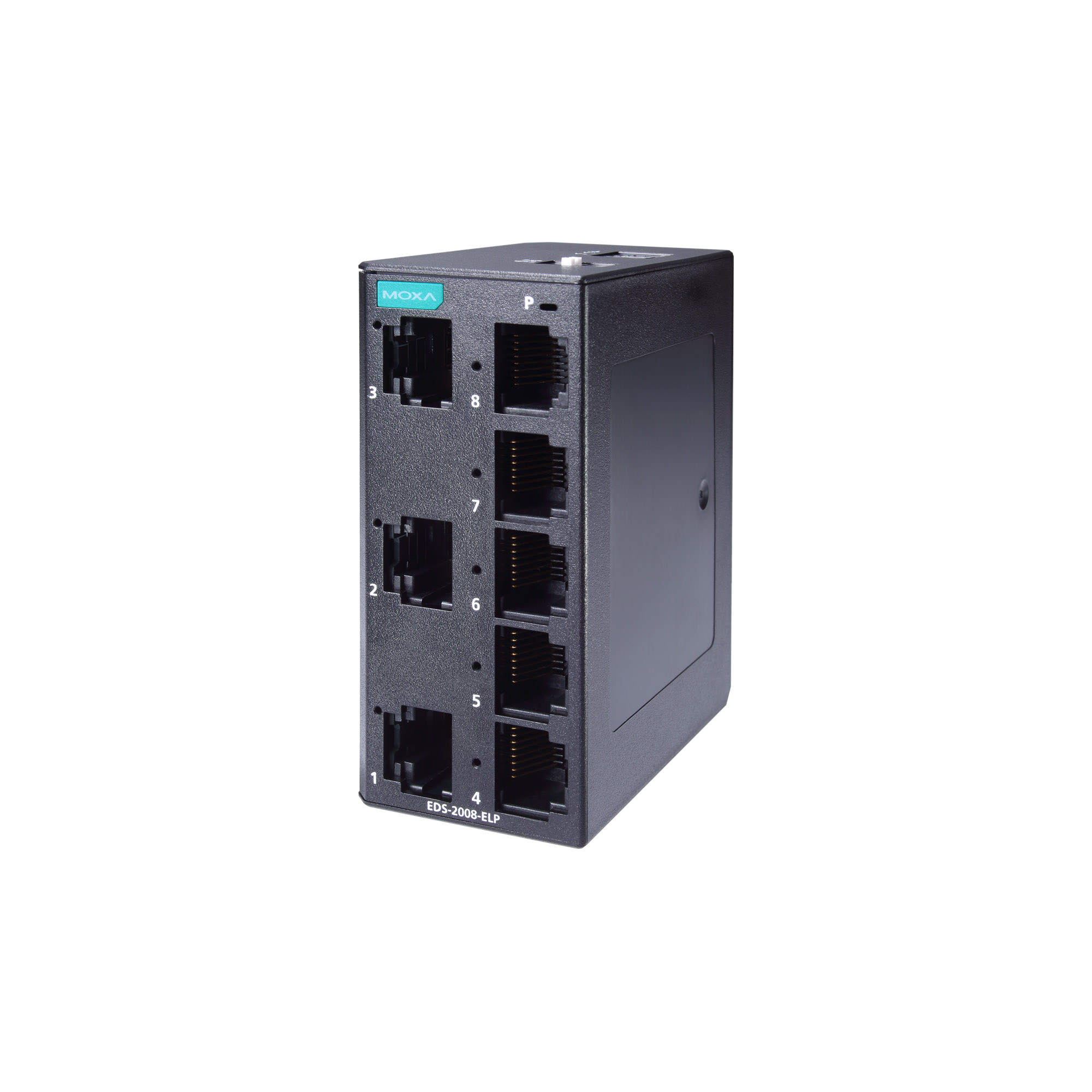

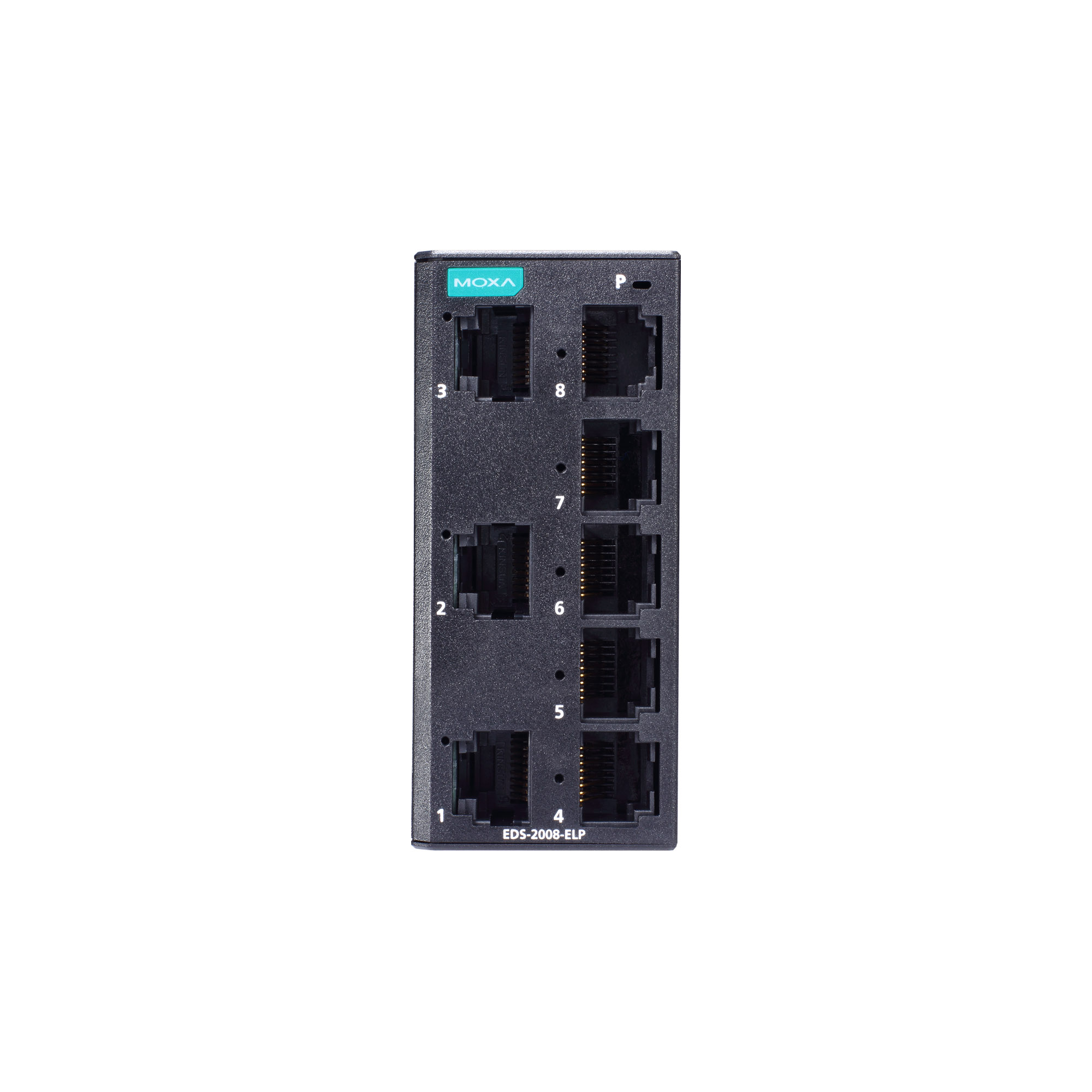

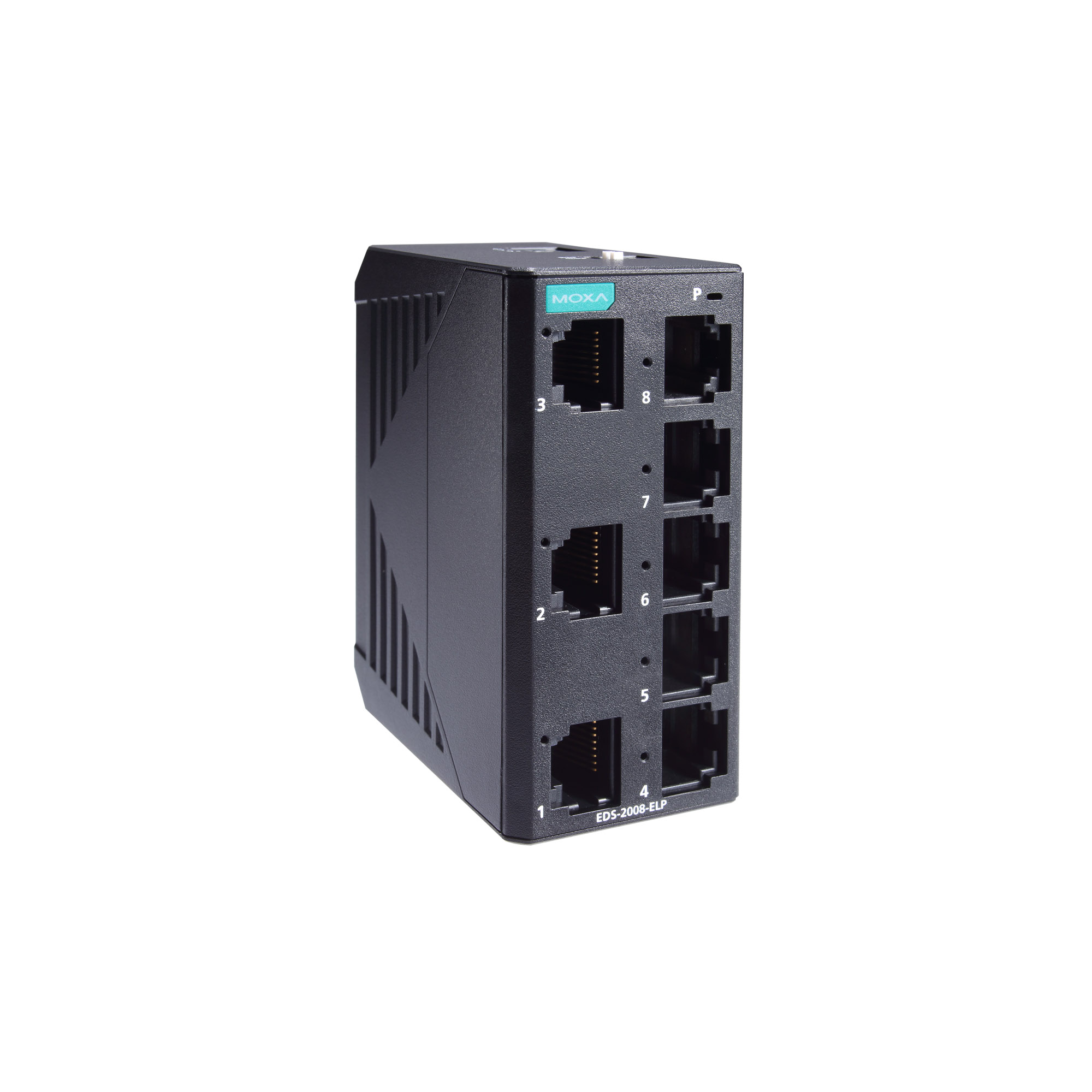

EDS-2008-ELP 系列

塑膠外殼 8 埠入門級非網管型乙太網路交換器

moxa-eds-2008-elp-series-image-(1).jpg | Moxa
moxa-eds-2008-elp-series-image-1-(1).jpg | Moxa
moxa-eds-2008-elp-series-image-2-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X)（RJ45 連接器）
  • 尺寸小巧並容易安裝
  • 支援 QoS 在高負荷流量中處理重要資料
  • IP40 等級塑膠外殼
  • 符合 PROFINET 一致性等級 A 僅適用於硬體版本 2.0.0 或更高版本的型號。

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-2008-ELP 系列工業級乙太網路交換器具有八個 10/100M 網路埠，非常適合需要簡單工業級乙太網路的應用連線。 此外，為了針對不同產業的應用提供更多的彈性，EDS-2008-ELP 系列讓使用者可以透過外部面板上的 DIP 開啟或停用服務品質功能（QoS）和廣播風暴防護（BSP）。

EDS-2008-ELP 系列具有 12/24/48 VDC 單一電力輸入、DIN 軌道安裝，以及高等級 EMI/EMC 防護能力。除了其精巧尺寸，EDS-2008-ELP 系列也通過了 100% 高溫測試，確保在部屬後可穩定運作。EDS-2008-ELP 系列具 -10 至 60°C 的標準操作溫度範圍。

EDS-2008-ELP 系列也符合 PROFINET 一致性等級 A (CC-A)，使這些交換器同樣適用於 PROFINET 網路。



  • 10/100BaseT(X) Ports (RJ45 connector)

    8
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.1p for Class of Service
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Processing Type

    Store and Forward

  • MAC Table Size

    2 K

  • Packet Buffer Size

    768 kbits

  • Ethernet Interface

    Quality of Service (QoS) 啟用 QoS DIP 開關還將開啟組播過濾，這將阻擋 LLDP 和 PROFINET PTCP 延遲流量。 , Broadcast Storm Protection (BSP)

  • Connection

    1 removable 3-contact terminal block(s)

  • Input Current

    0.052 A @ 24 VDC

  • Input Voltage

    12/24/48 VDC

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Dimensions

    36 x 81 x 65 mm (1.4 x 3.19 x 2.56 in)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Housing

    Plastic

  • Weight

    110.5 g (0.24 lb)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Safety

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 22, 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-32

  • Time

    3,696,394 hrs

  • Standards

    Telcordia (Bellcore), GB
