EDS-2016-ML 系列

16 埠非網管型乙太網路交換器

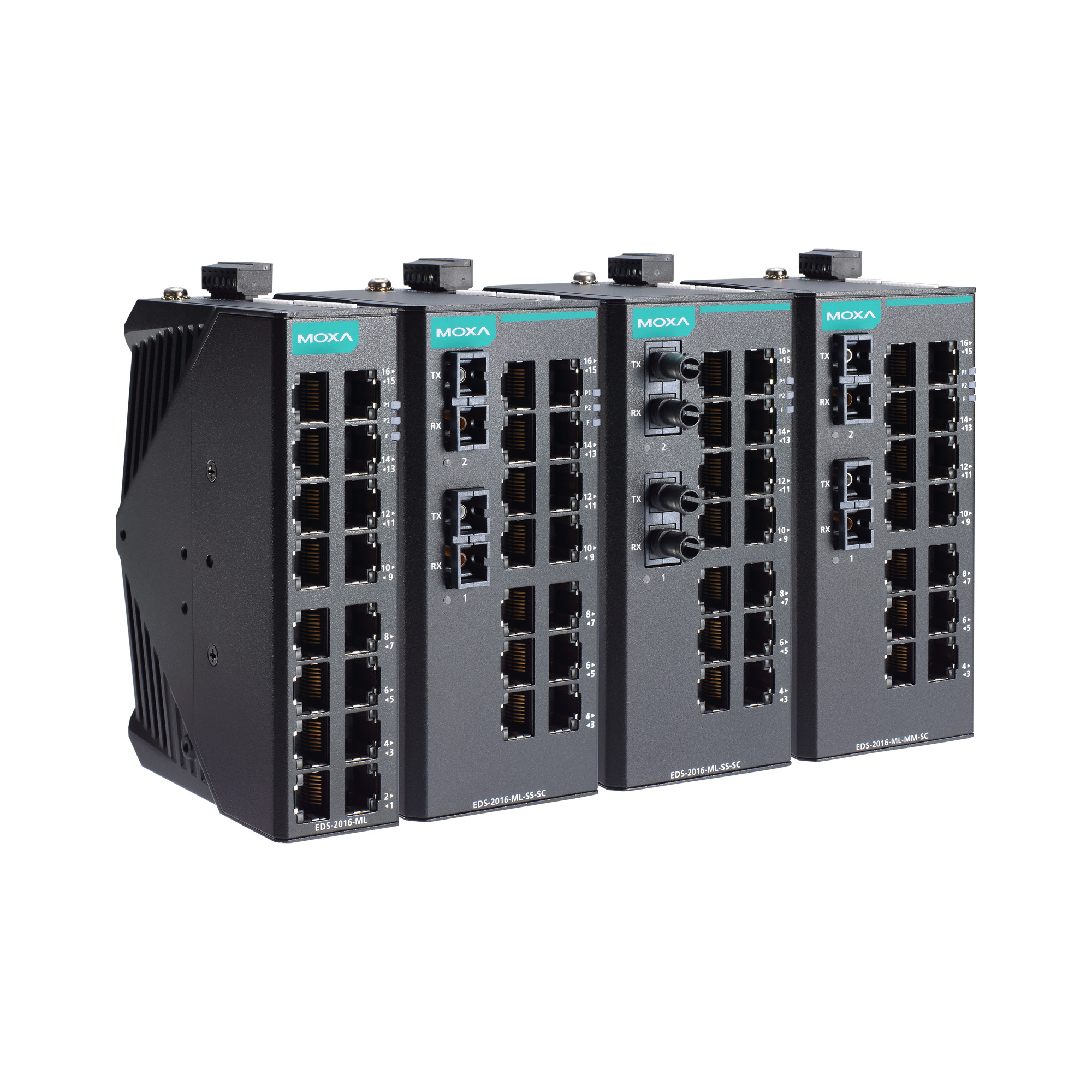

moxa-eds-2016-ml-series-image-(1).jpg | Moxa

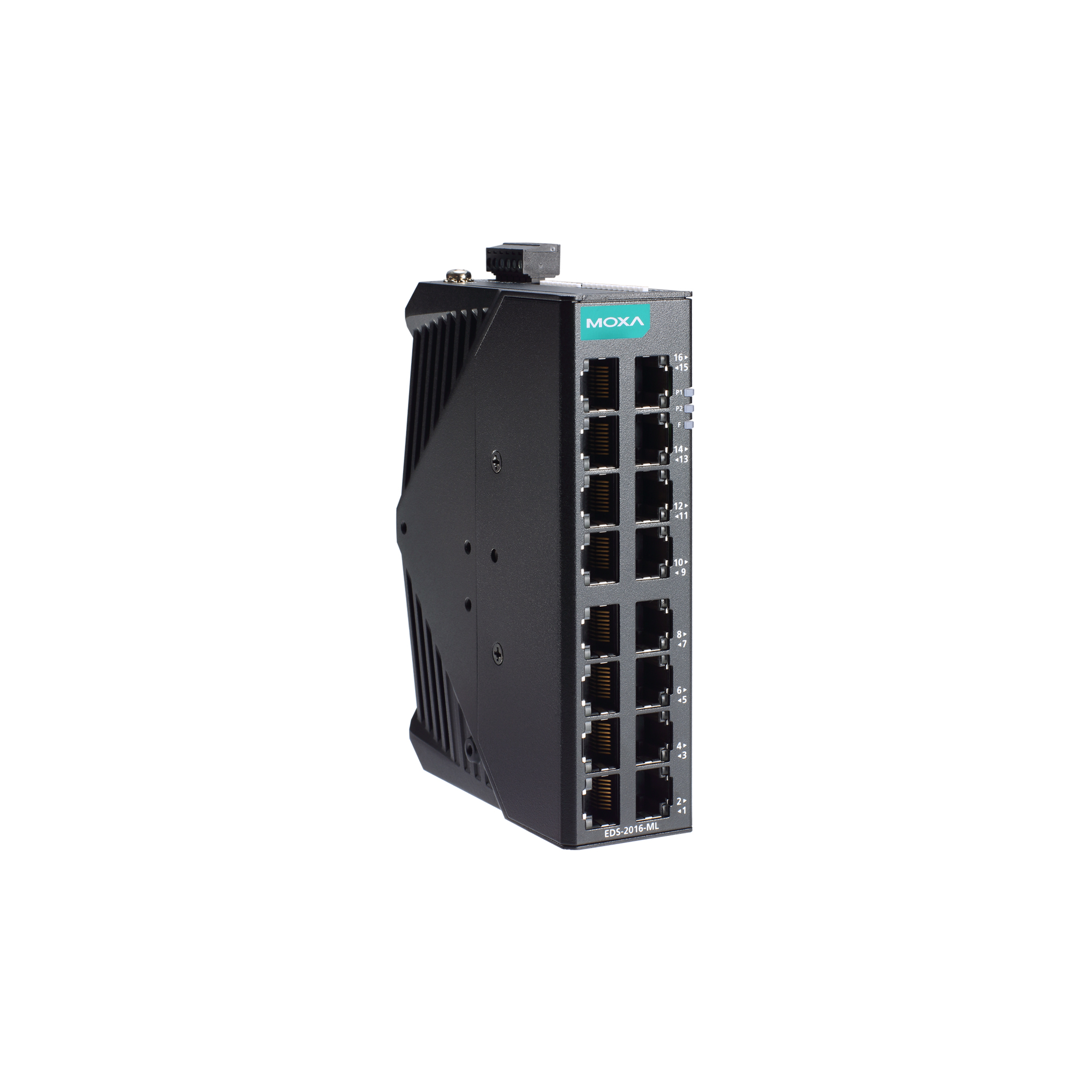

moxa-eds-2016-ml-series-image-1-(1).jpg | Moxa

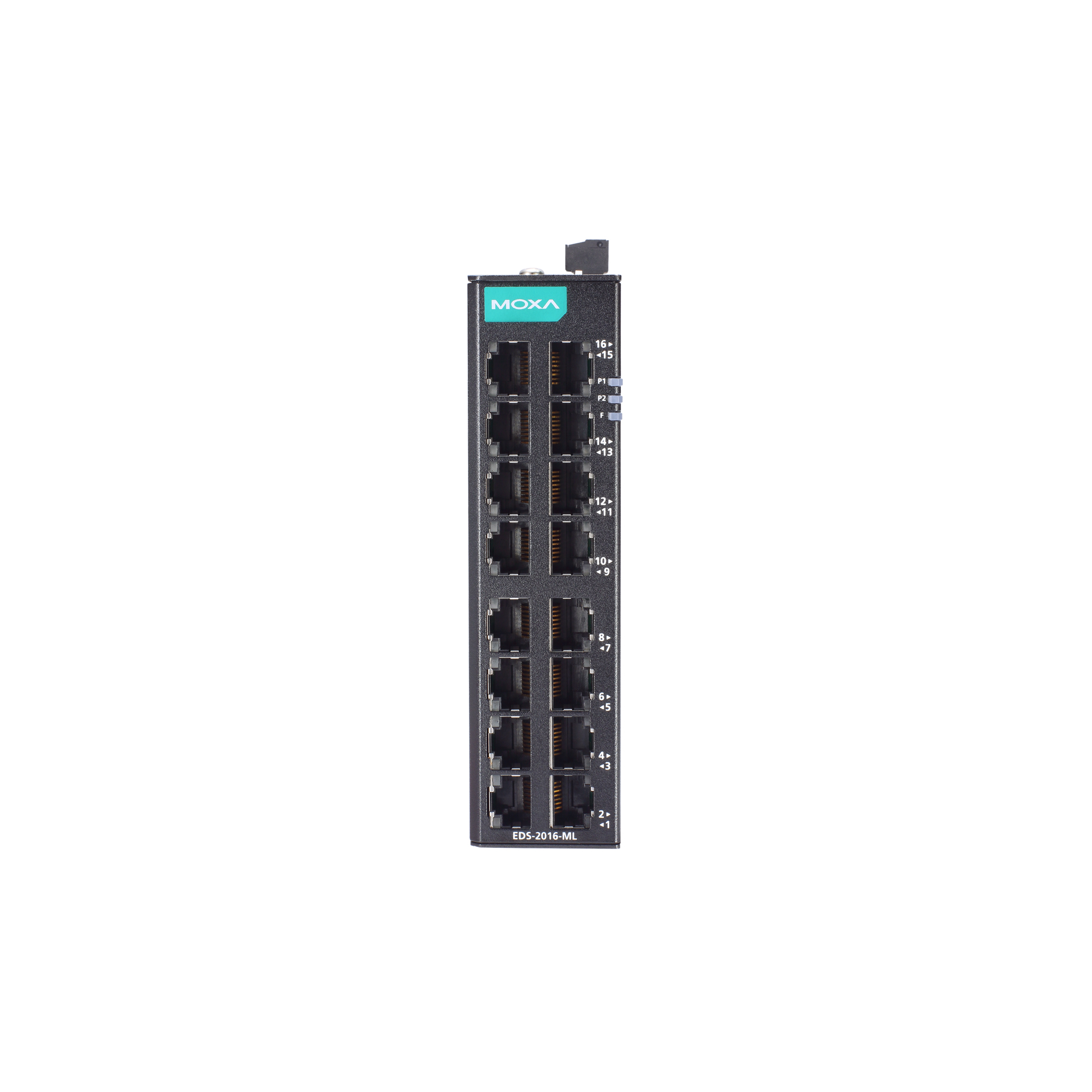

moxa-eds-2016-ml-series-image-2-(1).jpg | Moxa

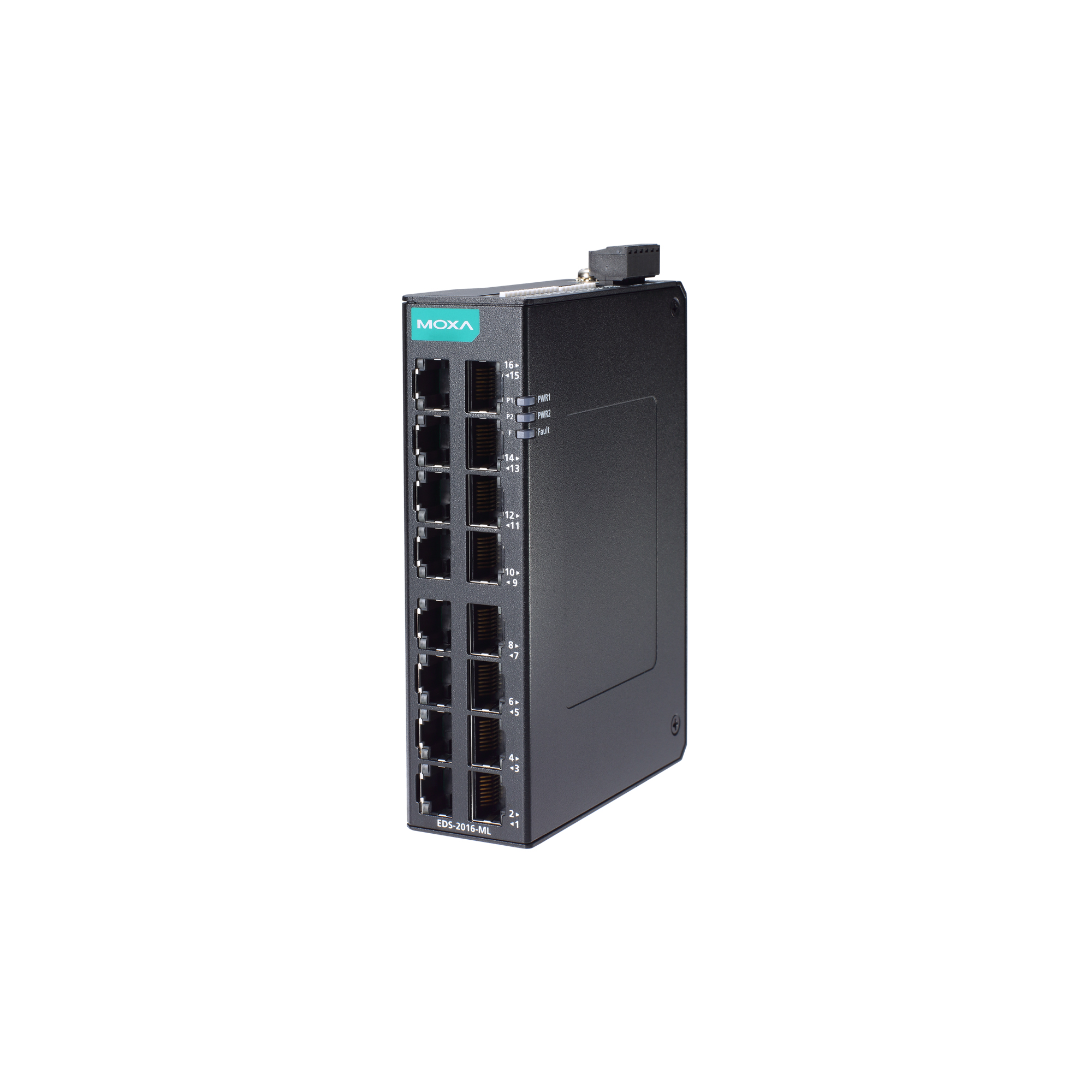

moxa-eds-2016-ml-series-image-3-(1).jpg | Moxa

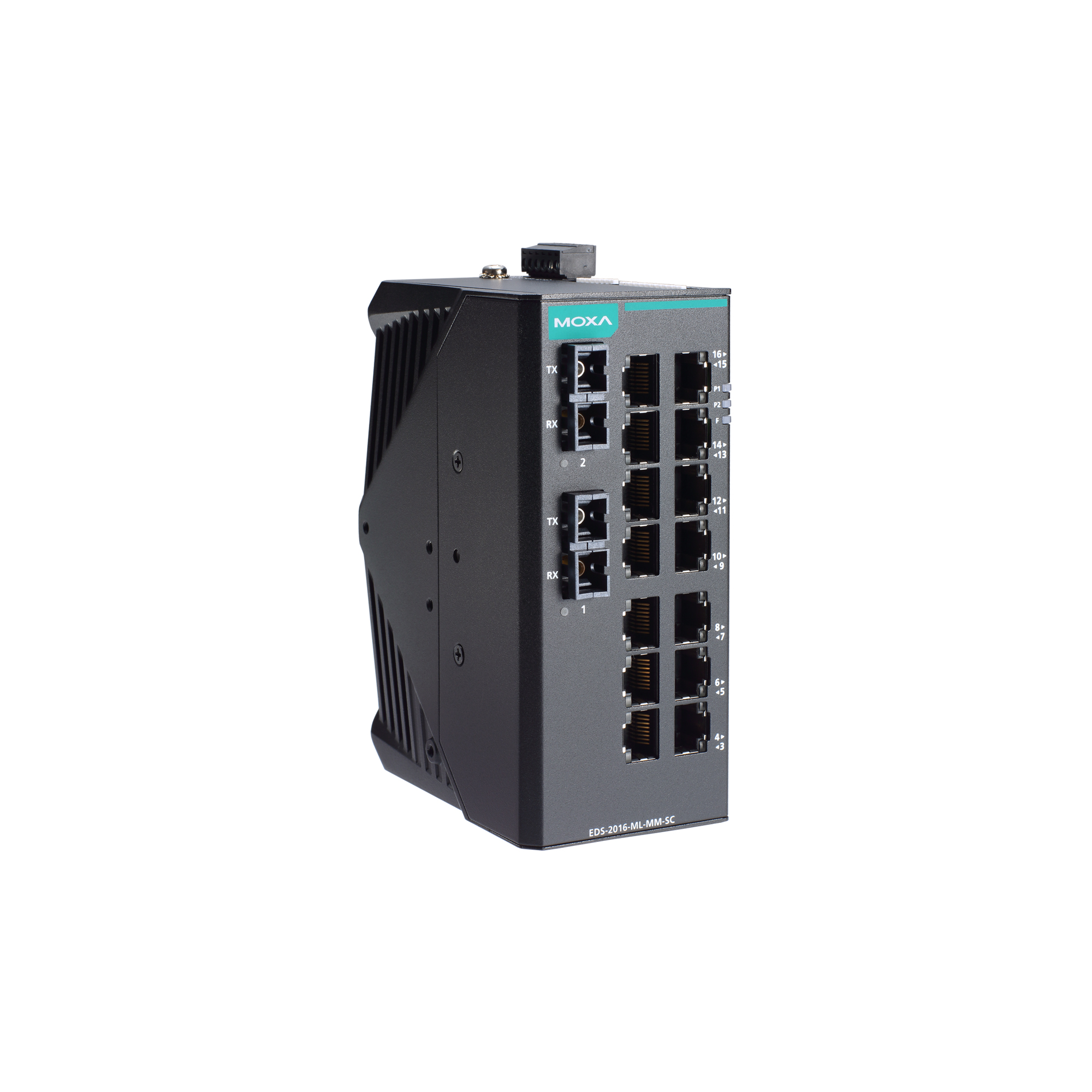

moxa-eds-2016-ml-series-image-4-(1).jpg | Moxa

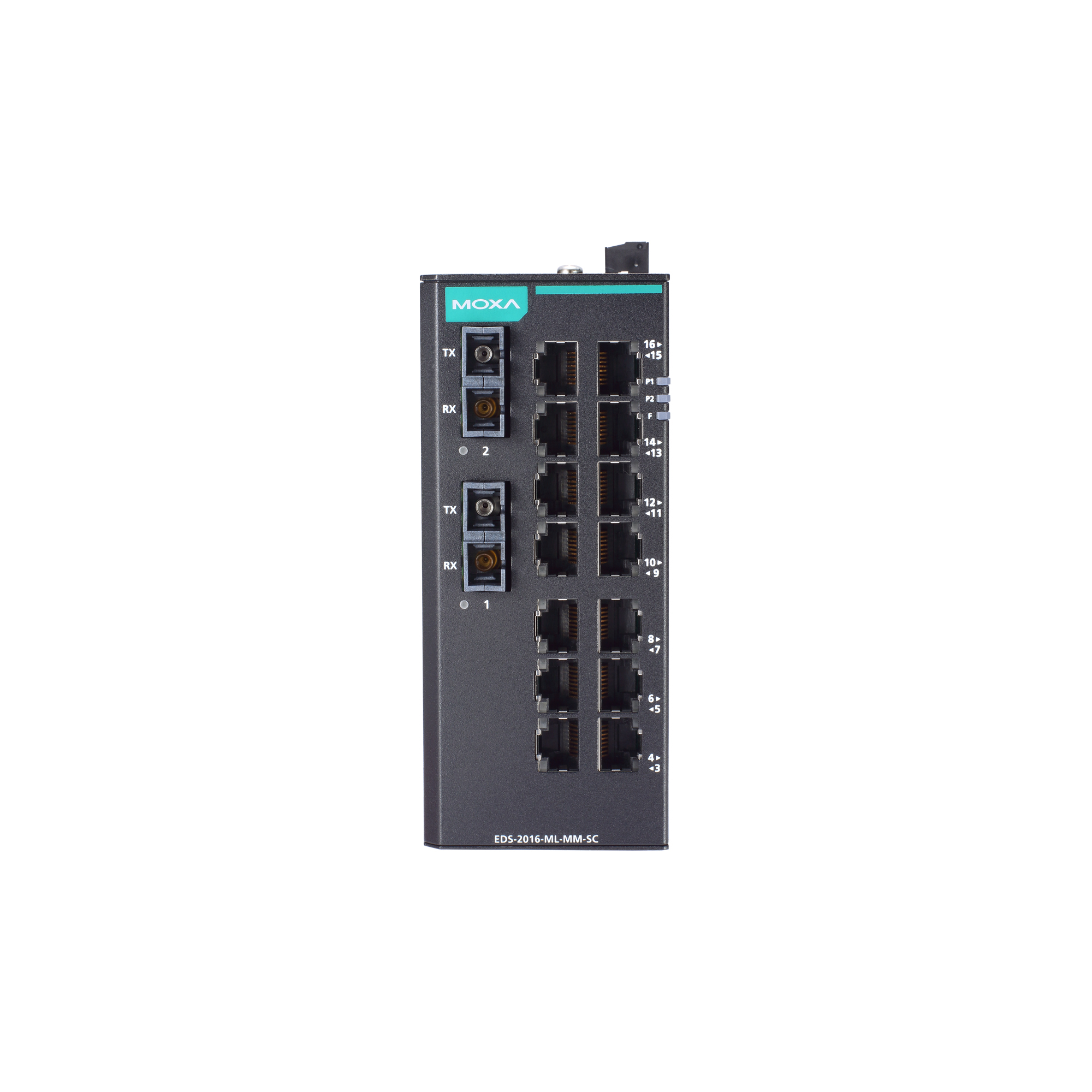

moxa-eds-2016-ml-series-image-5-(1).jpg | Moxa

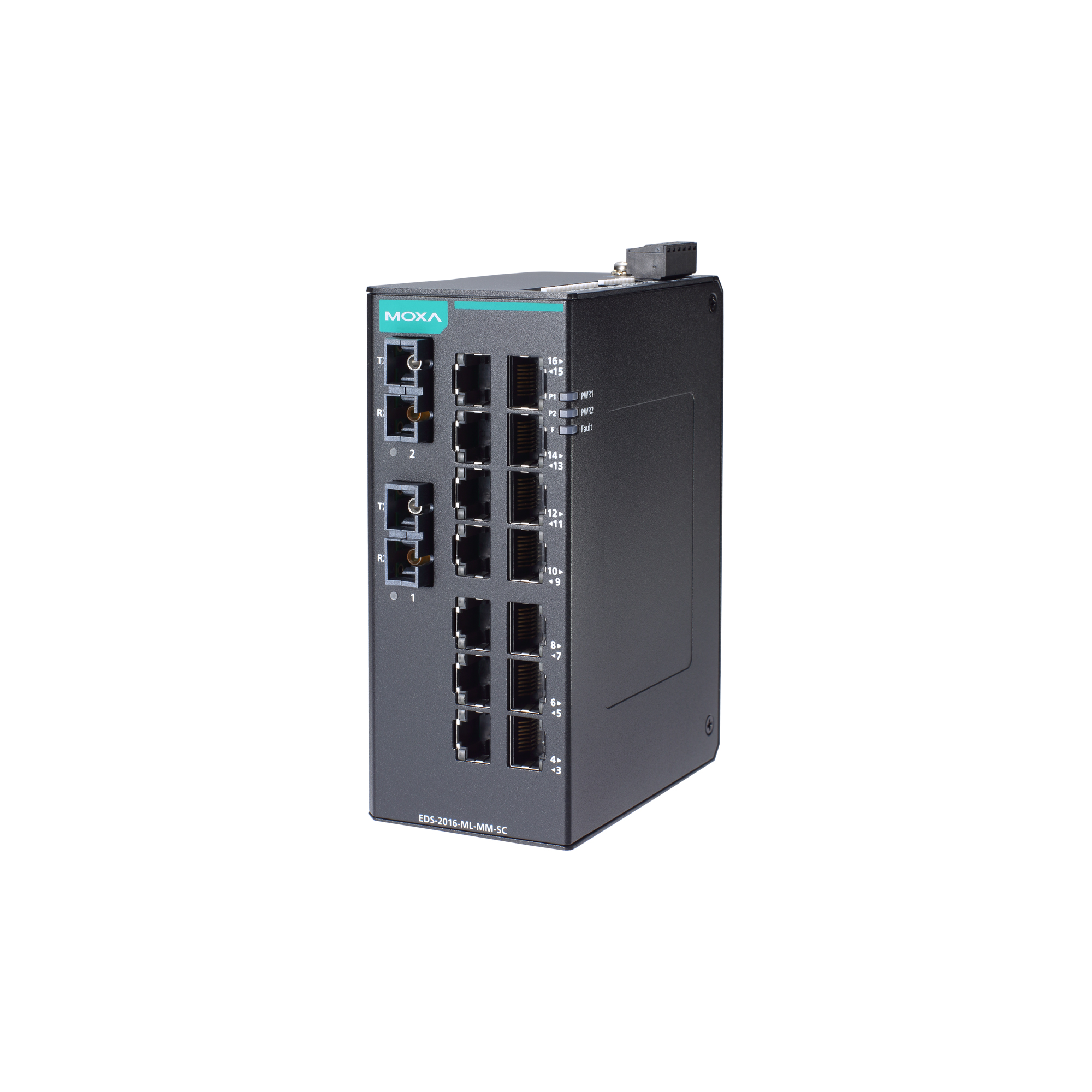

moxa-eds-2016-ml-series-image-6-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X)（RJ45 連接器）、100BaseFX（多／單模式、SC 或 ST 連接器）
  • 支援 QoS 在高負荷流量中處理重要資料
  • 發生電源故障和通訊埠連結中斷時可透過繼電器輸出警告
  • IP30 等級金屬外殼
  • 雙備援 12/24/48 VDC 電源輸入
  • -40 至 75°C 操作溫度範圍（-T 型號）

認證

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-2016-ML 系列工業級乙太網路交換器具有多達 16 個 10/100M 網路埠及兩組光纖連接埠，具有 SC/ST 連接頭選項，非常適合需要彈性工業級乙太網路連線的應用。此外，為了針對不同產業的應用提供更多的彈性，EDS-2016-ML 系列允許使用者透過外部面板 DIP 開啟或停用服務品質功能 (QoS)，廣播風暴防護和連接埠中斷警報功能。

除了其小巧的尺寸外，EDS-2016-ML 系列還具有 12/24/48 VDC 雙備援電源輸入、DIN Rail 軌軌安裝、高等級 EMI/EMC 防護能力，-10 至 60°C 的操作溫度範圍，還有 -40 至 75°C 的寬溫度型號可供選擇。EDS-2016-ML 系列也通過 100% 的高溫測試，確保現場的穩定運作。



  • 10/100BaseT(X) Ports (RJ45 connector)

    EDS-2016-ML: 16
    EDS-2016-ML-T: 16
    EDS-2016-ML-MM-SC: 14
    EDS-2016-ML-MM-SC-T: 14
    EDS-2016-ML-MM-ST: 14
    EDS-2016-ML-MM-ST-T: 14
    EDS-2016-ML-SS-SC: 14
    EDS-2016-ML-SS-SC-T: 14

    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

    EDS-2016-ML-MM-SC: 2
    EDS-2016-ML-MM-SC-T: 2

  • 100BaseFX Ports (multi-mode ST connector)

    EDS-2016-ML-MM-ST: 2
    EDS-2016-ML-MM-ST-T: 2

  • 100BaseFX Ports (single-mode SC connector)

    EDS-2016-ML-SS-SC: 2
    EDS-2016-ML-SS-SC-T: 2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control
    IEEE 802.1p for Class of Service

  • Optical Fiber



  • Optical Fiber



      100BaseFX
    Multi-Mode Single-Mode (40 km) Single-Mode (80 km)
    Fiber Cable Type OM1 50/125 µm G.652 G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km 80 km
    Wavelength Typical (nm) 1300 1310 1550
    TX Range (nm) 1260 to 1360 1280 to 1340 1530 to 1570
    RX Range (nm) 1100 to 1600 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34 -3 to -34
    Link Budget (dB) 12 29 29
    Dispersion Penalty (dB) 3 1 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).



  • Ethernet Interface

    Quality of Service (QoS), Broadcast storm protection, Port break alarm

  • Alarm Contact Channels

    Relay output with current carrying capacity of 1 A @ 24 VDC

  • MAC Table Size

    8 K

  • Packet Buffer Size

    2 Mbits

  • Processing Type

    Store and Forward

  • Connection

    1 removable 6-contact terminal block(s)

  • Input Current

    EDS-2016-ML: 0.108 A @ 24 VDC
    EDS-2016-ML-SS-SC: 0.204 A @ 24 VDC
    EDS-2016-ML-MM-SC: 0.192 A @ 24 VDC
    EDS-2016-ML-MM-ST: 0.204 A @ 24 VDC

  • Input Voltage

    12/24/48 VDC, Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    EDS-2016-ML: 36 x 135 x 95 mm (1.41 x 5.31 x 3.74 in)
    EDS-2016-ML-MM-SC: 58 x 135 x 95 mm (2.28 x 5.31 x 3.74 in)

  • Weight

    Non-fiber models: 486 g (1.07 lb)
    Fiber models: 648 g (1.43 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    EDS-2016-ML: -10 to 60°C (14 to 140°F)
    EDS-2016-ML-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 61010-2-201, EN 62368-1(LVD)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4

  • Vibration

    IEC 60068-2-6

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Time

    2,070,826 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

篩選

全部 2D CAD 產品資料表 QIG 技術說明
名稱 類型 語言 版本 發布日期
QIG for EDS-2016-ML Series
3.8 MB 		QIG 英文 v1.5 2023年7月10日 2023年7月10日
EDS-2016-ML 系列產品資料表
3.3 MB 		產品資料表 中文 v1.2 2020年12月31日 2020年12月31日
2D CAD for EDS-2016-ML
442.5 KB 		2D CAD 英文 2020年1月8日 2020年1月8日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2016年11月16日 2016年11月16日

相關內容

篩選

全部 應用說明 解決方案型錄 技術專文

可供選擇的機型 (8)

顯示圖片
比較

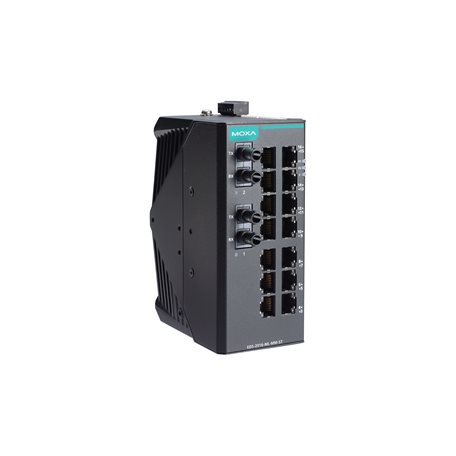

moxa-eds-2016-ml-mm-st-t-image.jpg | MoxaEDS-2016-ML-MM-ST-T
比較
moxa-eds-2016-ml-ss-sc-image.jpg | MoxaEDS-2016-ML-SS-SC
比較
moxa-eds-2016-ml-ss-sc-t-image.jpg | MoxaEDS-2016-ML-SS-SC-T
比較
moxa-eds-2016-ml-image.jpg | MoxaEDS-2016-ML
10/100BaseT(X) Ports, RJ45 Connector14141416
100BaseFX Ports Multi-mode, SC Connector––––
100BaseFX Ports Multi-mode, ST Connector2–––
100BaseFX Ports Single-mode, SC Connector–22–
Operating Temp.-40 to 75°C-10 to 60°C-40 to 75°C-10 to 60°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-eds-2016-ml-t-image.jpg | MoxaEDS-2016-ML-T
比較
moxa-eds-2016-ml-mm-sc-image.jpg | MoxaEDS-2016-ML-MM-SC
比較
moxa-eds-2016-ml-mm-sc-t-image.jpg | MoxaEDS-2016-ML-MM-SC-T
比較
moxa-eds-2016-ml-mm-st-image.jpg | MoxaEDS-2016-ML-MM-ST
10/100BaseT(X) Ports, RJ45 Connector16141414
100BaseFX Ports Multi-mode, SC Connector–22–
100BaseFX Ports Multi-mode, ST Connector–––2
100BaseFX Ports Single-mode, SC Connector––––
Operating Temp.-40 to 75°C-10 to 60°C-40 to 75°C-10 to 60°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
