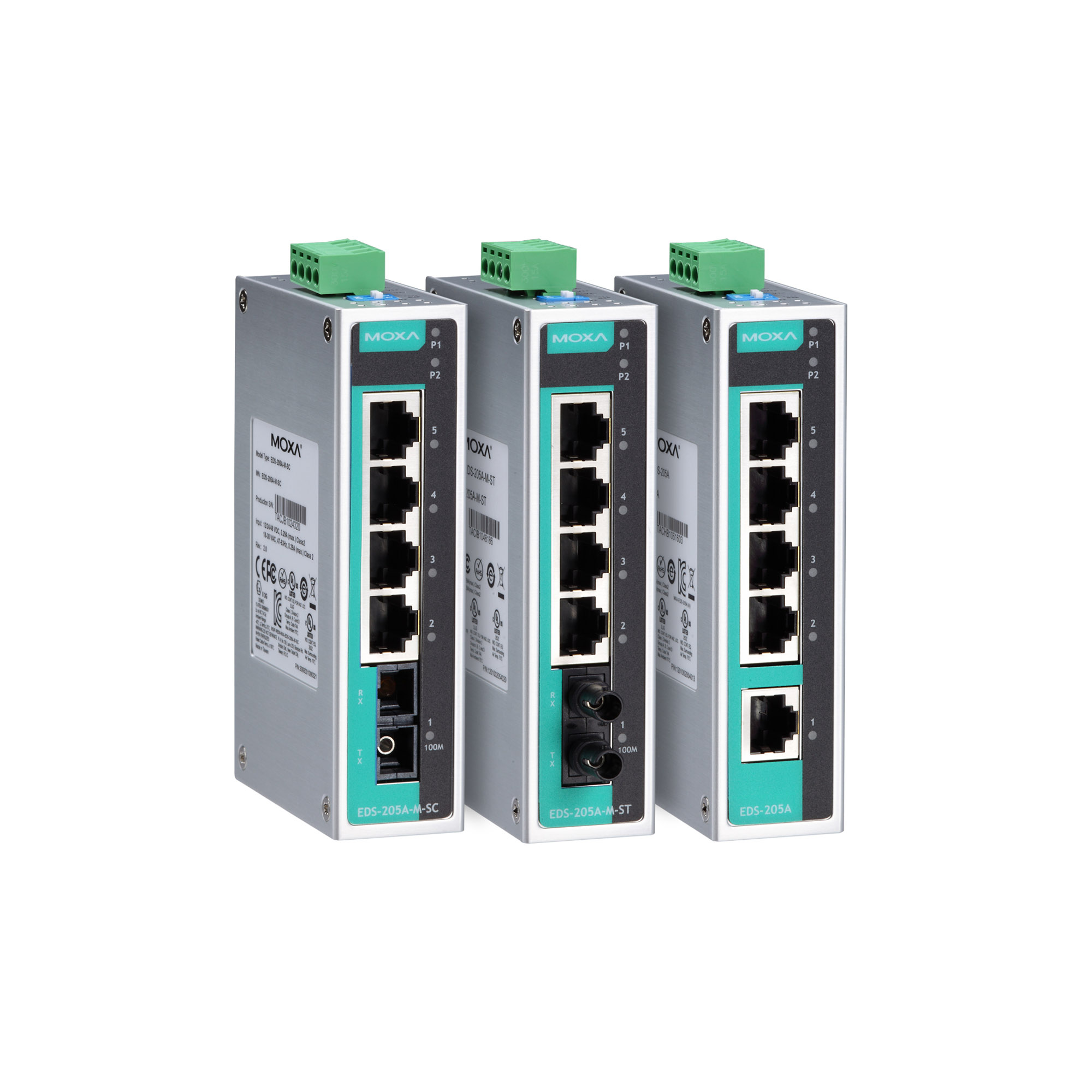

EDS-205A 系列

5 埠輕巧型非網管型乙太網路交換器

moxa-eds-205a-series-image-1-(1).jpg | Moxa
moxa-eds-205a-series-image-2-(1).jpg | Moxa
moxa-eds-205a-series-image-3-(1).jpg | Moxa
moxa-eds-205a-series-image-4-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X) (RJ45 連接器)、100BaseFX (多模/單模、SC 或 ST 連接器)
  • 備援雙 12/24/48 VDC 電源輸入
  • IP30 鋁製外殼
  • 堅固耐用的硬體設計，非常適合環境嚴苛場域應用 (Class 1 Div. 2/ATEX Zone 2)、運輸應用 (NEMA TS2/EN 50121-4) 以及海事環境 (DNV/GL/LR/ABS/NK)
  • -40 至 75°C 工作溫度範圍 (-T 型號)

認證

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-205A 系列 5 埠工業級乙太網路交換器支援 IEEE 802.3 和 IEEE 802.3u/x，具有 10/100M、全/半雙工、MDI/MDI-X 自動感測功能。EDS-205A 系列具有 12/24/48 VDC (9.6 至 60 VDC) 備援電源輸入，可同時連接至直流電源。此系列交換器專為嚴苛工業環境所設計，例如海事 (DNV/GL/LR/ABS/NK)、軌道沿線、高速公路或行動應用 (EN 50121-4/NEMA TS2/e-Mark)，或危險場所 (Class I Div. 2, ATEX Zone 2)，並且符合 FCC、UL 和 CE 標準。

EDS-205A 交換器提供可運作於 -10 至 60°C 的標準溫度型號和運作於 -40 至 75°C 的寬溫型號，所有型號都經過 100% 的燒機測試，確保符合工業自動化控制應用的特殊需求。此外，EDS-205A 交換器具有 DIP 開關，用於啟用或停用廣播風暴保護功能，提高工業應用的靈活性。

  • 10/100BaseT(X) Ports (RJ45 connector)

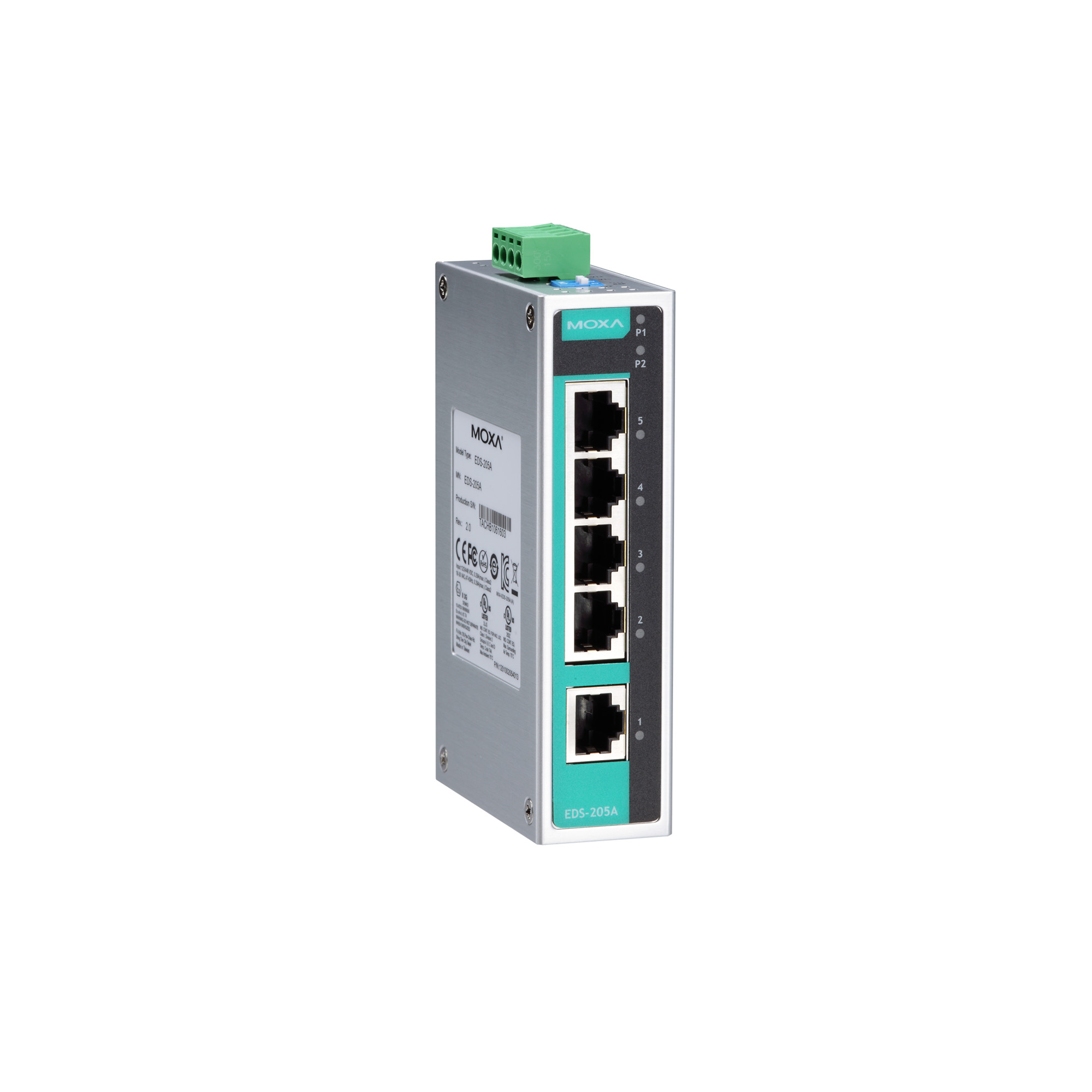

    EDS-205A/205A-T: 5
    EDS-205A-M-SC/M-ST/S-SC Series: 4

    All models support:
    Auto negotiation speed
    Full/half duplex mode
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

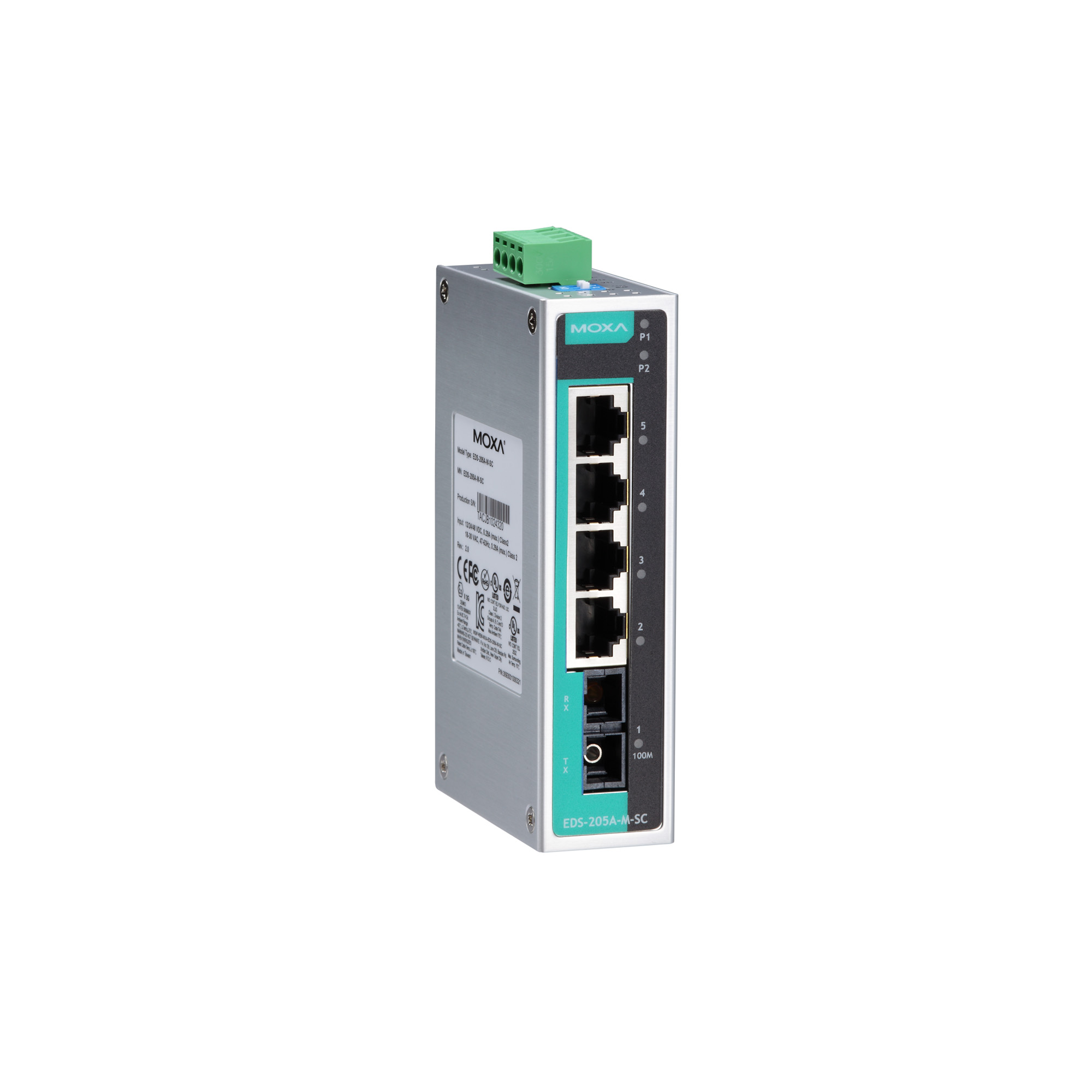

    EDS-205A-M-SC Series: 1

  • 100BaseFX Ports (multi-mode ST connector)

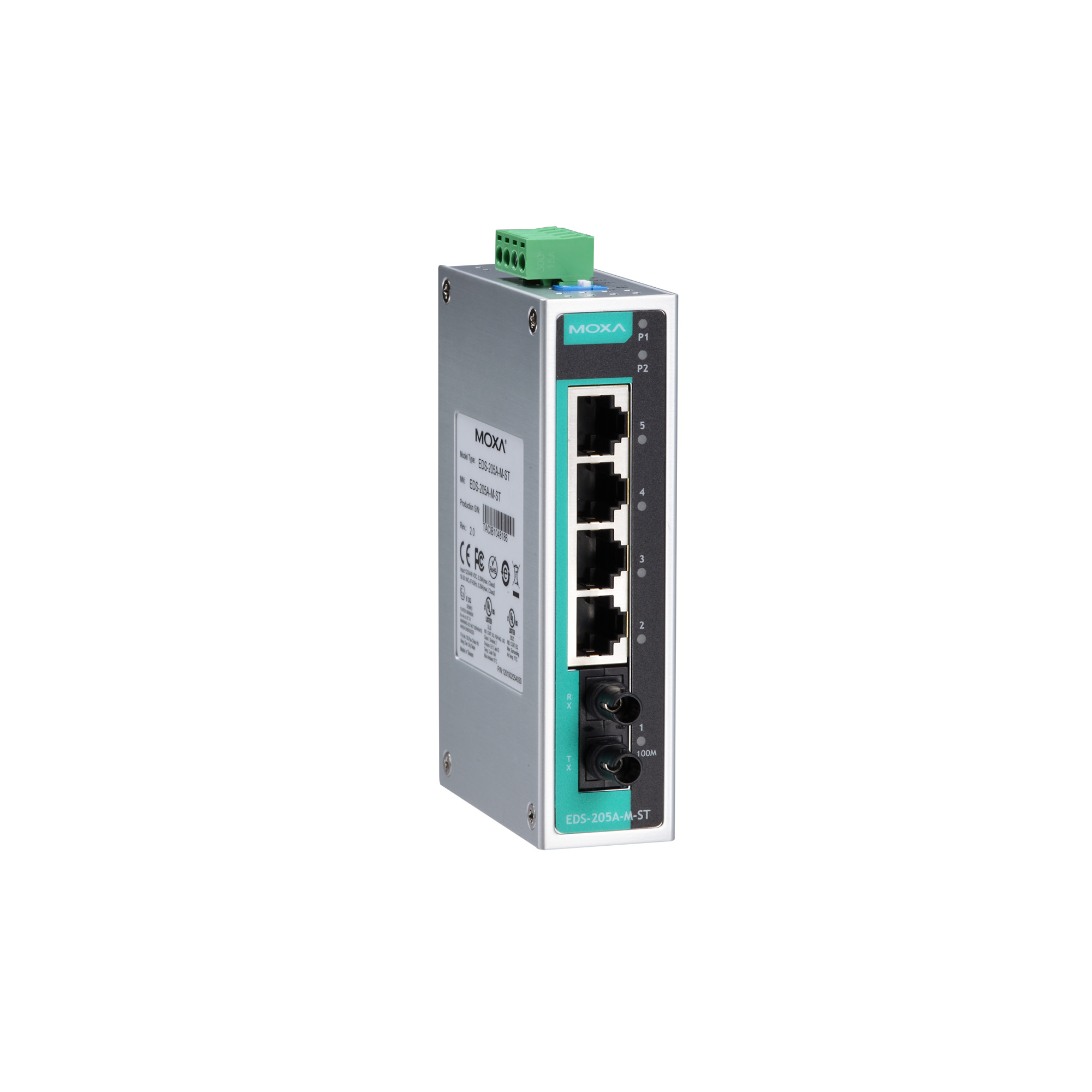

    EDS-205A-M-ST Series: 1

  • 100BaseFX Ports (single-mode SC connector)

    EDS-205A-S-SC Series: 1

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • Optical Fiber

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • MAC Table Size

    1 K

  • Packet Buffer Size

    384 kbits

  • Processing Type

    Store and Forward

  • Connection

    1 removable 4-contact terminal block(s)

  • Input Current

    EDS-205A/205A-T: 0.09 A @ 24 VDC
    EDS-205A-M-SC/M-ST/S-SC Series: 0.1 A @ 24 VDC

  • Input Voltage

    12/24/48 VDC, Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Ethernet Interface

    Broadcast storm protection

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions

    30 x 115 x 70 mm (1.18 x 4.52 x 2.76 in)

  • Weight

    175 g (0.39 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    IECEx, ATEX, Class I Division 2

  • Maritime

    ABS, DNV-GL, LR, NK

  • Railway

    EN 50121-4

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Traffic Control

    NEMA TS2

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-31

  • Time

    3,040,784 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 QIG 技術說明
名稱 類型 語言 版本 發布日期
QIG for EDS-205A/EDS-208A Series
1.7 MB 		QIG 英文 v8.5 2024年12月25日 2024年12月25日
Declaration of Conformity for EDS-205A Series
311.7 KB 		聲明書 英文 v1.0 2024年2月2日 2024年2月2日
EDS-205A 系列產品資料表
2.3 MB 		產品資料表 中文 v1.2 2021年2月25日 2021年2月25日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-205A-M-SC
115.9 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-205A-M-ST
129.5 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-205A-S-SC
331.0 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-205A
71.2 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

相關內容

篩選

全部 解決方案型錄 技術專文 案例研究

可供選擇的機型 (8)

顯示圖片
比較
moxa-eds-205a-s-sc-image.jpg | MoxaEDS-205A-S-SC
比較
moxa-eds-205a-m-sc-t-image.jpg | MoxaEDS-205A-M-SC-T
比較
moxa-eds-205a-m-st-t-image.jpg | MoxaEDS-205A-M-ST-T
比較
moxa-eds-205a-s-sc-t-image.jpg | MoxaEDS-205A-S-SC-T
10/100BaseT(X) Ports
RJ45 Connector		4444
100BaseFX Ports
Multi-Mode, SC Connector		–1––
100BaseFX Ports
Multi-Mode, ST Connector		––1–
100BaseFX Ports
Single-Mode, SC Connector		1––1
Operating Temp.-10 to 60°C-40 to 75°C-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-eds-205a-t-image.jpg | MoxaEDS-205A-T
比較
moxa-eds-205a-image.jpg | MoxaEDS-205A
比較
moxa-eds-205a-m-sc-image.jpg | MoxaEDS-205A-M-SC
比較
moxa-eds-205a-m-st-image.jpg | MoxaEDS-205A-M-ST
10/100BaseT(X) Ports
RJ45 Connector		5544
100BaseFX Ports
Multi-Mode, SC Connector		––1–
100BaseFX Ports
Multi-Mode, ST Connector		–––1
100BaseFX Ports
Single-Mode, SC Connector		––––
Operating Temp.-40 to 75°C-10 to 60°C-10 to 60°C-10 to 60°C
