EDS-208 系列

8 埠入門級非網管型乙太網路交換器

moxa-eds-208-series-image-1-(1).jpg | Moxa
moxa-eds-208-series-image-2-(1).jpg | Moxa
moxa-eds-208-series-image-3-(1).jpg | Moxa
moxa-eds-208-series-image-4-(1).jpg | Moxa
moxa-eds-208-series-image-5-(1).jpg | Moxa
moxa-eds-208-series-image-6-(1).jpg | Moxa
moxa-eds-208-series-image-7-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X) (RJ45 連接器)、100BaseFX (多模、SC/ST 連接器)
  • 支援 IEEE802.3/802.3u/802.3x
  • 廣播風暴保護
  • 支援鋁軌式安裝
  • -10 至 60°C 工作溫度範圍

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-208 系列支援 IEEE 802.3/802.3u/802.3x，具有 10/100M、全/半雙工、MDI/MDIX 自動感應 RJ45 連接埠。EDS-208 系列可在 -10 至 60°C 的額定溫度範圍內運作，並且非常堅固耐用，適合任何嚴苛的工業環境。此系列交換器可以輕鬆安裝在 DIN 軌道和配接箱中。由於可安裝在 DIN 軌道上、工作溫度範圍寬，並且具備含 LED 指示燈的 IP30 外殼，這款即插即用的 EDS-208 交換器不僅簡單易用又具可靠性。

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • 10/100BaseT(X) Ports (RJ45 connector)

    Auto MDI/MDI-X connection
    Full/Half duplex mode

  • 100BaseFX Ports (multi-mode SC connector)

    EDS-208-M-SC: Supported

  • 100BaseFX Ports (multi-mode ST connector)

    EDS-208-M-ST: Supported

  • Optical Fiber

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Processing Type

    Store and Forward

  • MAC Table Size

    2 K

  • Packet Buffer Size

    768 kbits

  • Input Voltage

    24 VDC

  • Input Current

    EDS-208: 0.07 A @ 24 VDC
    EDS-208-M Series: 0.1 A @ 24 VDC

  • Operating Voltage

    12 to 48 VDC

  • Connection

    1 removable 3-contact terminal block(s)

  • Overload Current Protection

    2.5 A @ 24 VDC

  • Reverse Polarity Protection

    Supported

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    40 x 100 x 86.5 mm (1.57 x 3.94 x 3.41 in)

  • Weight

    170 g (0.38 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-31

  • Time

    EDS-208: 401,624 hrs
    EDS-208-M Series: 368,353 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 QIG 技術說明
名稱 類型 語言 版本 發布日期
Declaration of Conformity for EDS-208 Series
299.2 KB 		聲明書 英文 v1.0 2024年2月2日 2024年2月2日
QIG for EDS-208 Series
2.8 MB 		QIG 英文 v5.2 2021年5月9日 2021年5月9日
EDS-208 系列產品資料表
2.4 MB 		產品資料表 中文 v1.1 2020年2月19日 2020年2月19日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-208-M
499.4 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-208
529.0 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

相關內容

篩選

全部 解決方案型錄 技術專文

可供選擇的機型 (3)

顯示圖片
比較

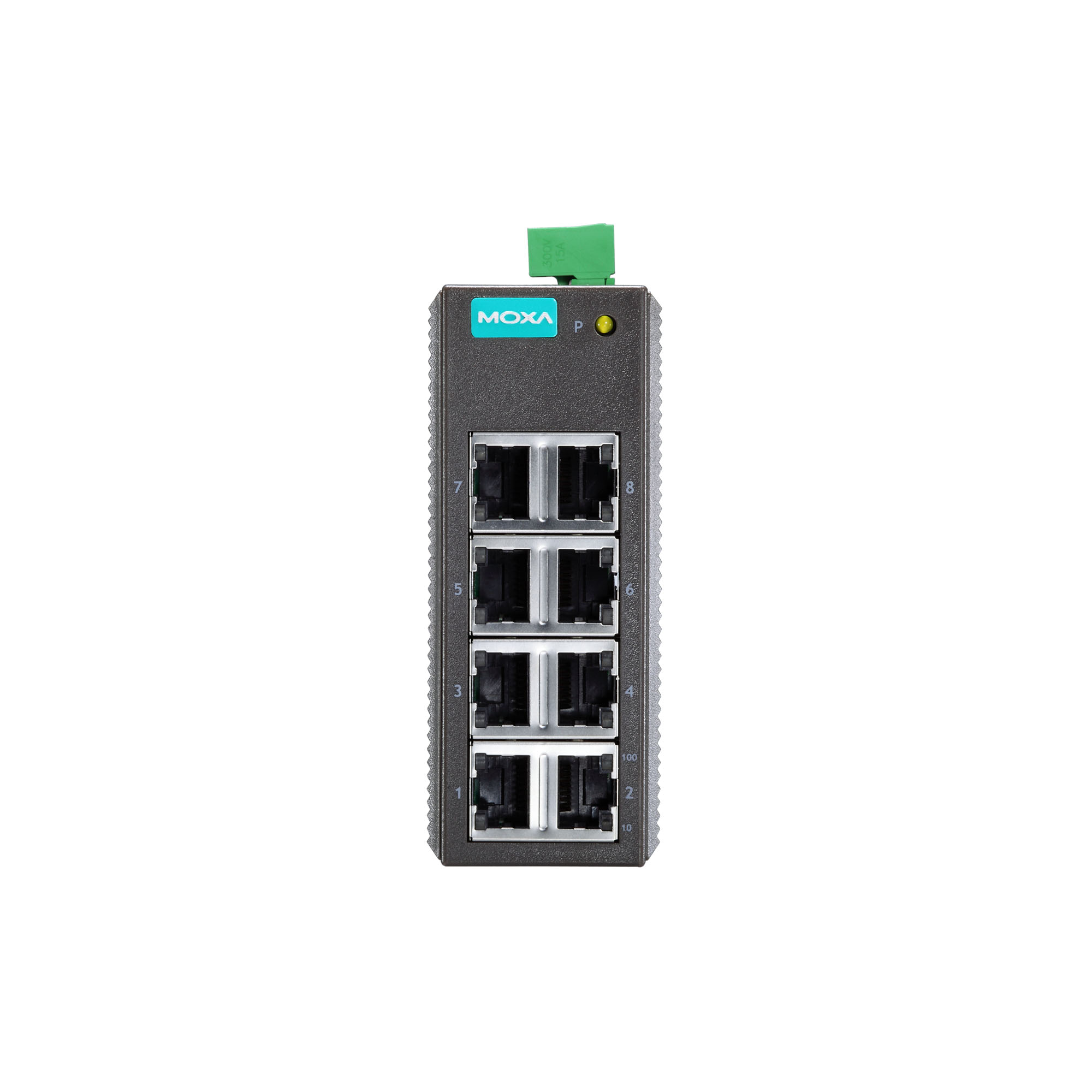

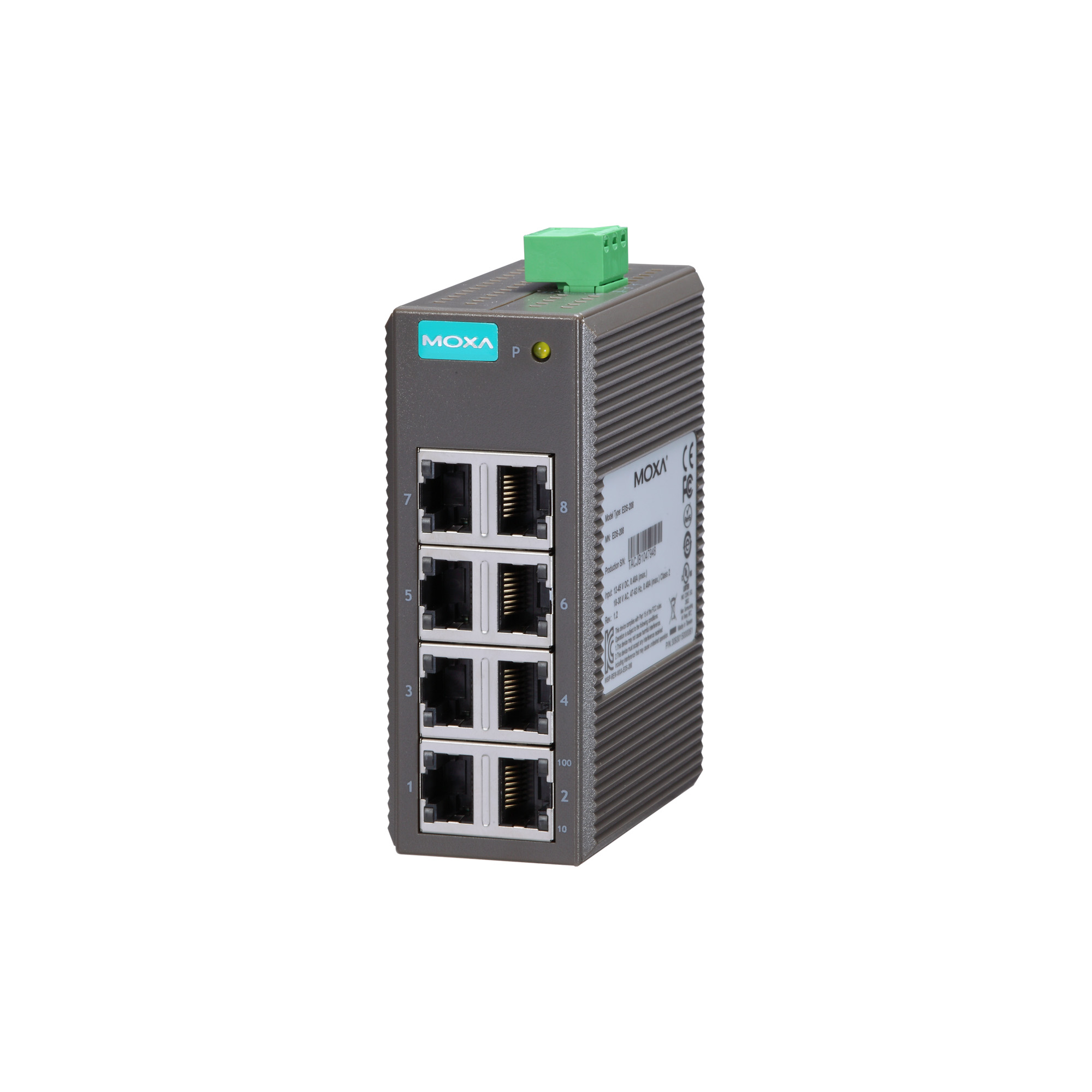

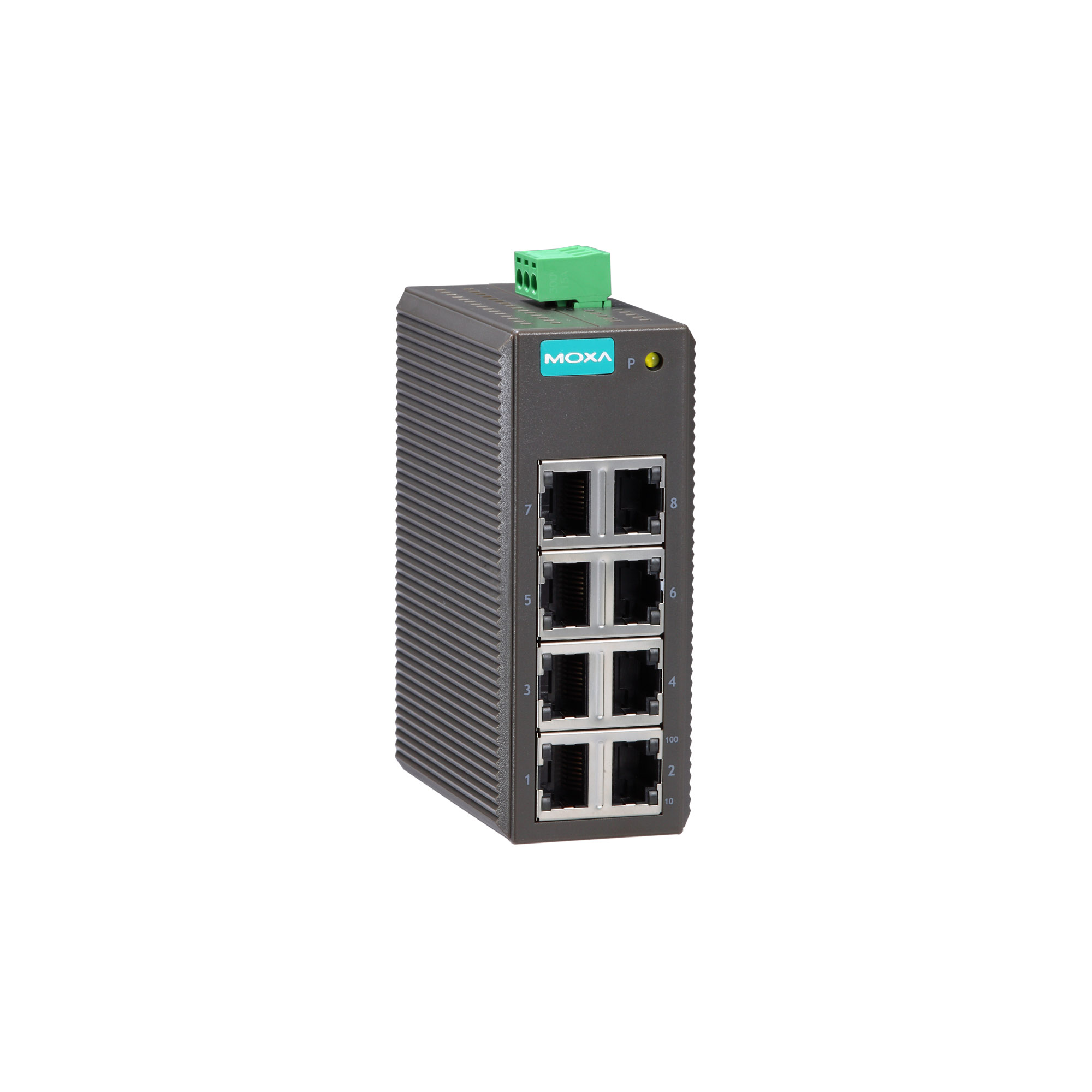

moxa-eds-208-image.jpg | MoxaEDS-208
比較

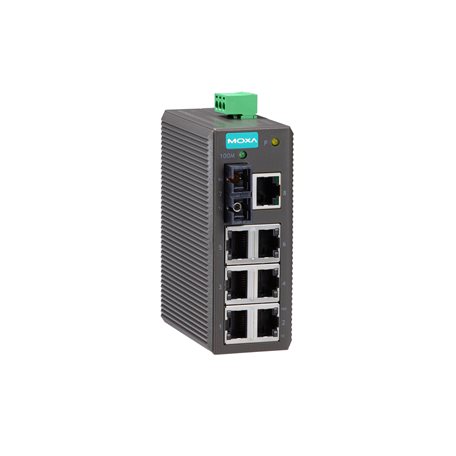

moxa-eds-208-m-sc-image.jpg | MoxaEDS-208-M-SC
比較

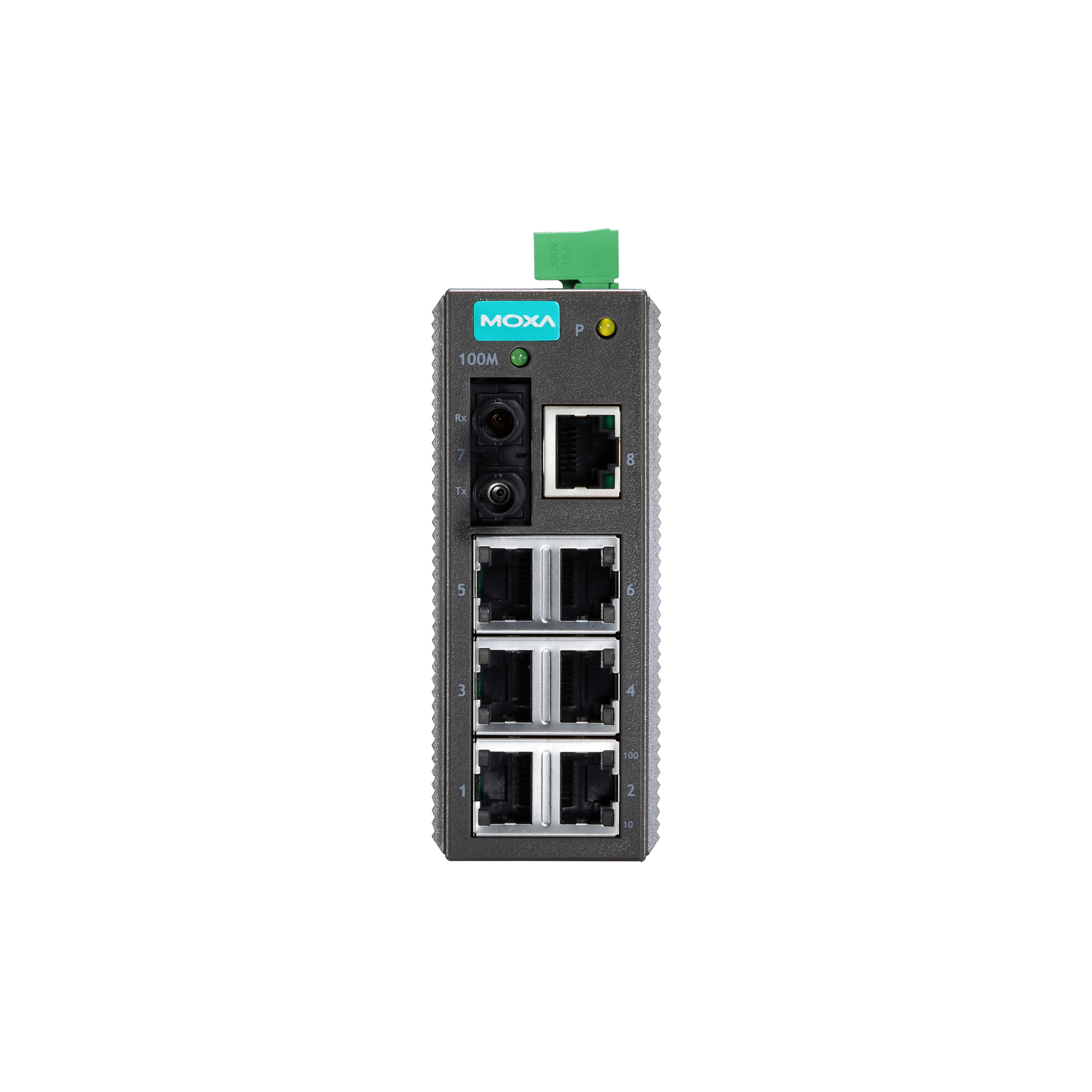

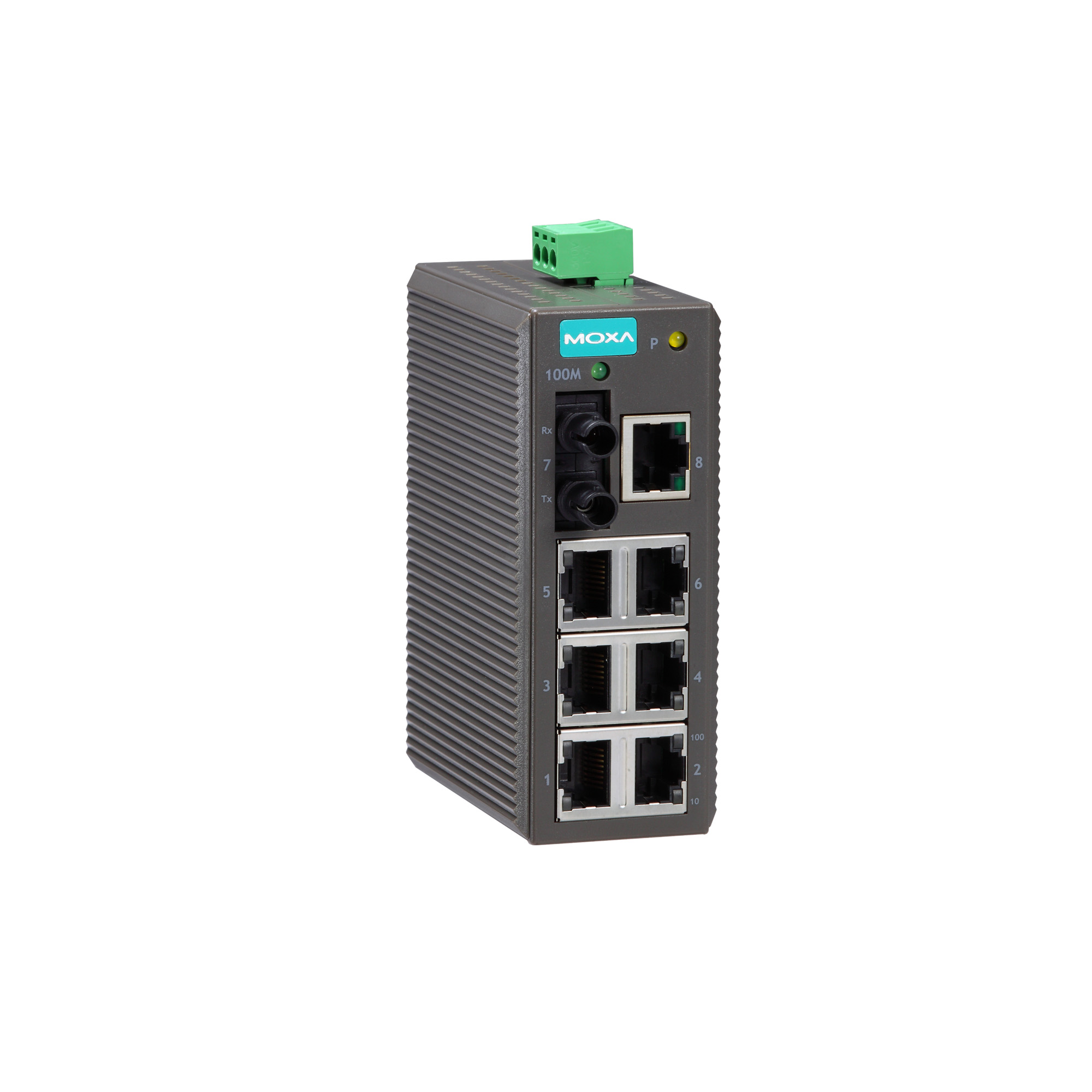

moxa-eds-208-m-st-image.jpg | MoxaEDS-208-M-ST
10/100BaseT(X) Ports
RJ45 Connector		877
100BaseFX Ports
Multi-Mode ST Connector		––1
100BaseFX Ports
Multi-Mode SC Connector		–1–
Housing MaterialPlasticPlasticPlastic
Operating Voltage12-48 VDC12-48 VDC12-48 VDC
Operating Temp.-10 to 60°C-10 to 60°C-10 to 60°C
