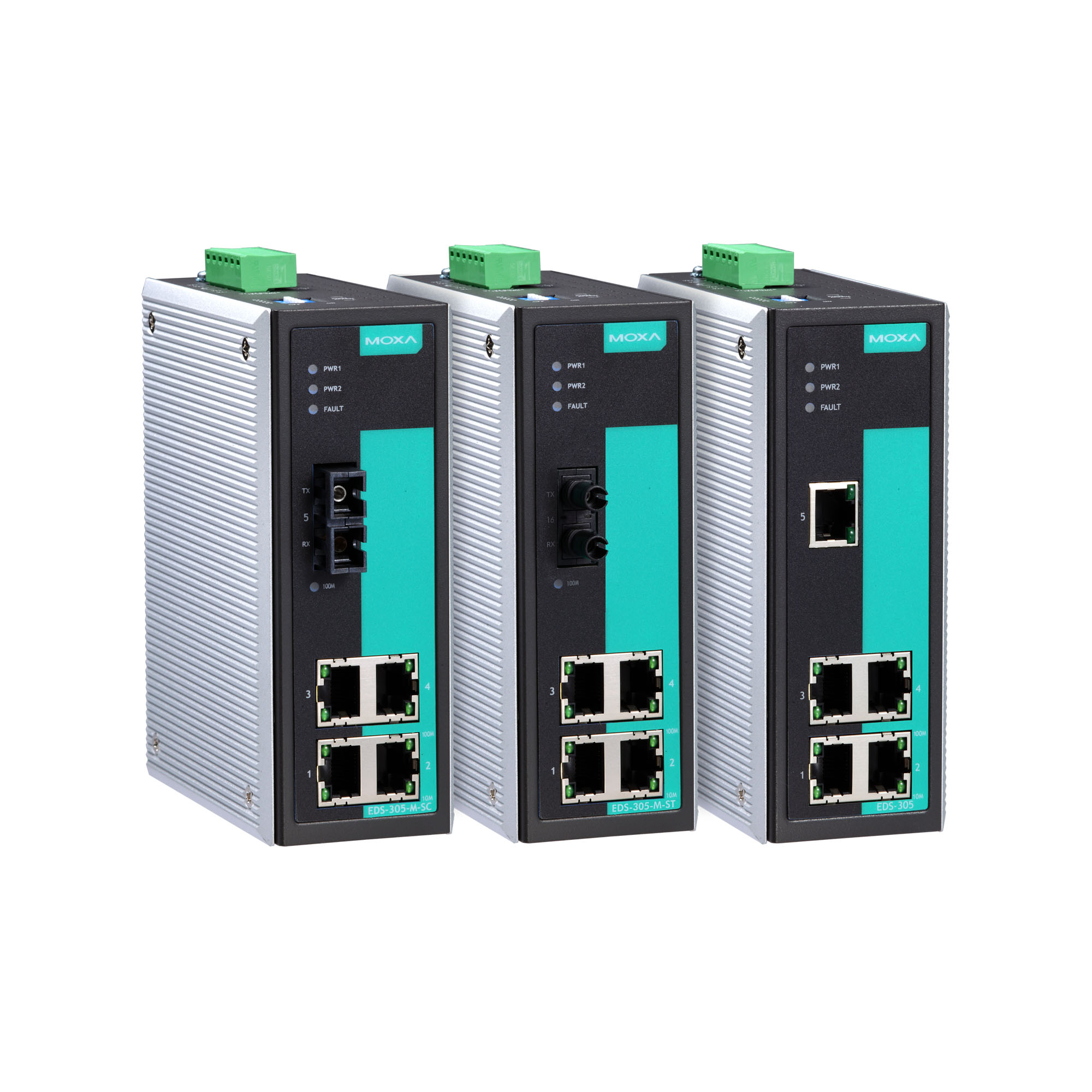

EDS-305 系列

5 埠非網管型乙太網路交換器

moxa-eds-305-series-image-1-(1).jpg | Moxa

moxa-eds-305-series-image-2-(1).jpg | Moxa

moxa-eds-305-series-image-3-(1).jpg | Moxa

moxa-eds-305-series-image-4-(1).jpg | Moxa

特色與優點

電源斷電和通訊埠斷線時，可透過繼電器輸出告警
廣播風暴防護
-40 至 75°C 寬操作溫度範圍（-T 型號）

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

EDS-305 乙太網路交換器可為工業乙太網路連線提供經濟實惠的解決方案。此系列 5 埠交換器具有內建繼電器警告功能，可在發生電源故障或連接埠中斷時警告網路工程師。此外，此系列交換器專為嚴苛的工業環境所設計，例如由 Class I Div. 2、ATEX Zone 2 和 IECEx 標準定義的危險場所等。

此系列交換器符合 FCC、UL 和 CE 標準，支援 0 至 60°C 的標準工作溫度範圍，或介於 -40 至 75°C 的寬工作溫度範圍；此系列中的所有交換器都經過 100% 燒機測試，確保符合工業自動化控制應用的特殊需求。EDS-305 交換器可輕鬆安裝在 DIN 軌道或配接箱中。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Alarm Contact Channels

1 relay output with current carrying capacity of 1 A @ 24 VDC

10/100BaseT(X) Ports (RJ45 connector)

EDS-305/305-T models: 5
EDS-305-M-SC/M-ST/S-SC/S-SC-80 models: 4

All models support:
Auto negotiation speed
Full/Half-duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-305-M-SC/M-SC-T: 1
100BaseFX Ports (multi-mode ST connector)

EDS-305-M-ST/M-ST-T: 1
100BaseFX Ports (single-mode SC connector)

EDS-305-S-SC/S-SC-T: 1
100BaseFX Ports (single-mode SC connector, 80 km)

EDS-305-S-SC-80: 1
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control

Optical Fiber

		100BaseFX
		Multi-Mode
Fiber Cable Type		OM1	OM2	OM3	OM4
Typical Distance		4 km	4 km	4 km	4 km
Wavelength	TX Range (nm)	1260 to 1360
Wavelength	RX Range (nm)	1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20
	RX Range (dBm)	-3 to -32
	Link Budget (dB)	12
	Dispersion Penalty (dB)	3	3	3	3
		100BaseFX
		Multi-Mode		Single-Mode	Single-Mode
		Multi-Mode		(40 km)	(80 km)
Fiber Cable Type		50/125 µm		G.652	G.652
Fiber Cable Type		800 MHz x km		G.652	G.652
Typical Distance		5 km		40 km	80 km
Wavelength	TX Range (nm)	1260 to 1360		1280 to 1340	1530 to 1570
Wavelength	RX Range (nm)	1100 to 1600		1100 to 1600	1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5	0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34	-3 to -34
	Link Budget (dB)	12		29	29
	Dispersion Penalty (dB)	3		1	1
Note: When using a single-mode fiber transceiver over short distances, we highly recommend installing an attenuator to prevent damaging the transceiver due to excessive optical power. Note: To reach the "typical distance" of a fiber transceiver, the Link Budget (dB) should be greater than the combined Dispersion Penalty (dB) and Total Link Loss (dB).

Ethernet Interface

Port break alarm

MAC Table Size

2 K
Packet Buffer Size

768 kbits
Processing Type

Store and Forward

Connection

1 removable 6-contact terminal block(s)
Input Current

0.2 A (max.)
Input Voltage

12-48 VDC
Redundant dual inputs
Operating Voltage

9.6 to 60 VDC
Reverse Polarity Protection

Supported
Overload Current Protection

Supported

Housing

Metal
IP Rating

IP30
Dimensions

53 x 135 x 105 mm (2.09 x 5.32 x 4.13 in)
Weight

790 g (1.75 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

UL 61010-201-1
UL 62368-1
EN 62368-1
IEC 62368-1
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
Hazardous Locations

ATEX
Class I Division 2
IECEx
Vibration

IEC 60068-2-6
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Maritime

DNV

Time

EDS-305 models: 3,821,019 hrs
EDS-305-M/S models: 3,327,332 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

支援文件

名稱	類型	語言	版本	發布日期
Declaration of Conformity (EU/UK) for EDS-305 Series 307.5 KB	聲明書	英文	v1.0	2025年4月8日 2025年4月8日
EDS-305 系列產品資料表 2.5 MB	產品資料表	中文	v1.2	2024年12月31日 2024年12月31日
QIG for EDS-305 Series 2.9 MB	QIG	英文	v10.2	2024年12月31日 2024年12月31日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技術說明	英文	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-305 Series (EDS-305-M-SC) 490.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-305 Series (EDS-305-M-ST) 492.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-305 Series (EDS-305) 465.0 KB	2D CAD	英文		2018年1月19日 2018年1月19日

工業網路基礎設施產品型錄

可供選擇的機型 (9)

顯示圖片

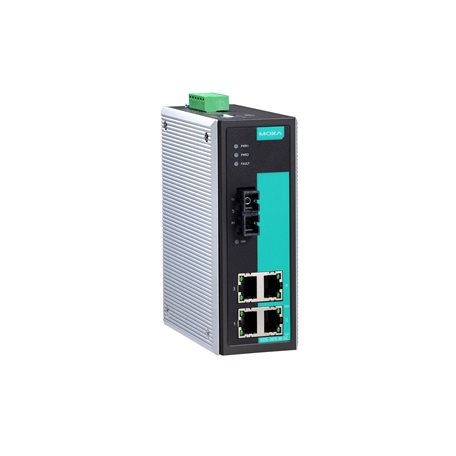

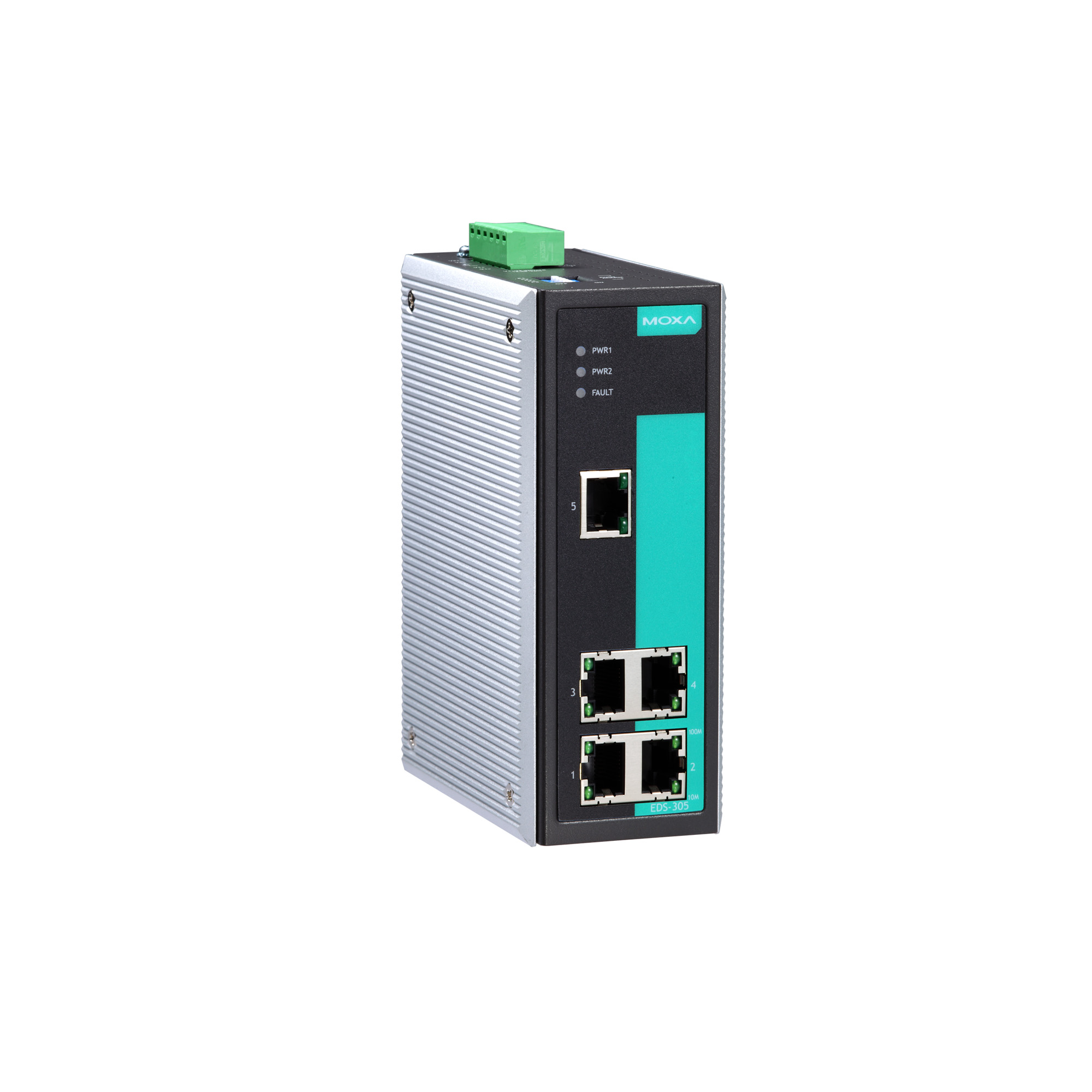

	比較 EDS-305-M-SC-T	比較 EDS-305-T	比較 EDS-305-S-SC-T	比較 EDS-305
10/100BaseT(X) Ports RJ45 Connector	4	5	4	5
100BaseFX Ports Multi-Mode, SC Connector	1	–	–	–
100BaseFX Ports Multi-Mode, ST Connector	–	–	–	–
100BaseFX Ports Single-Mode, SC Connector	–	–	1	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	0 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

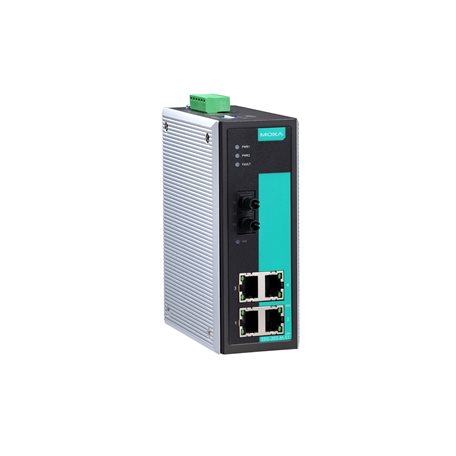

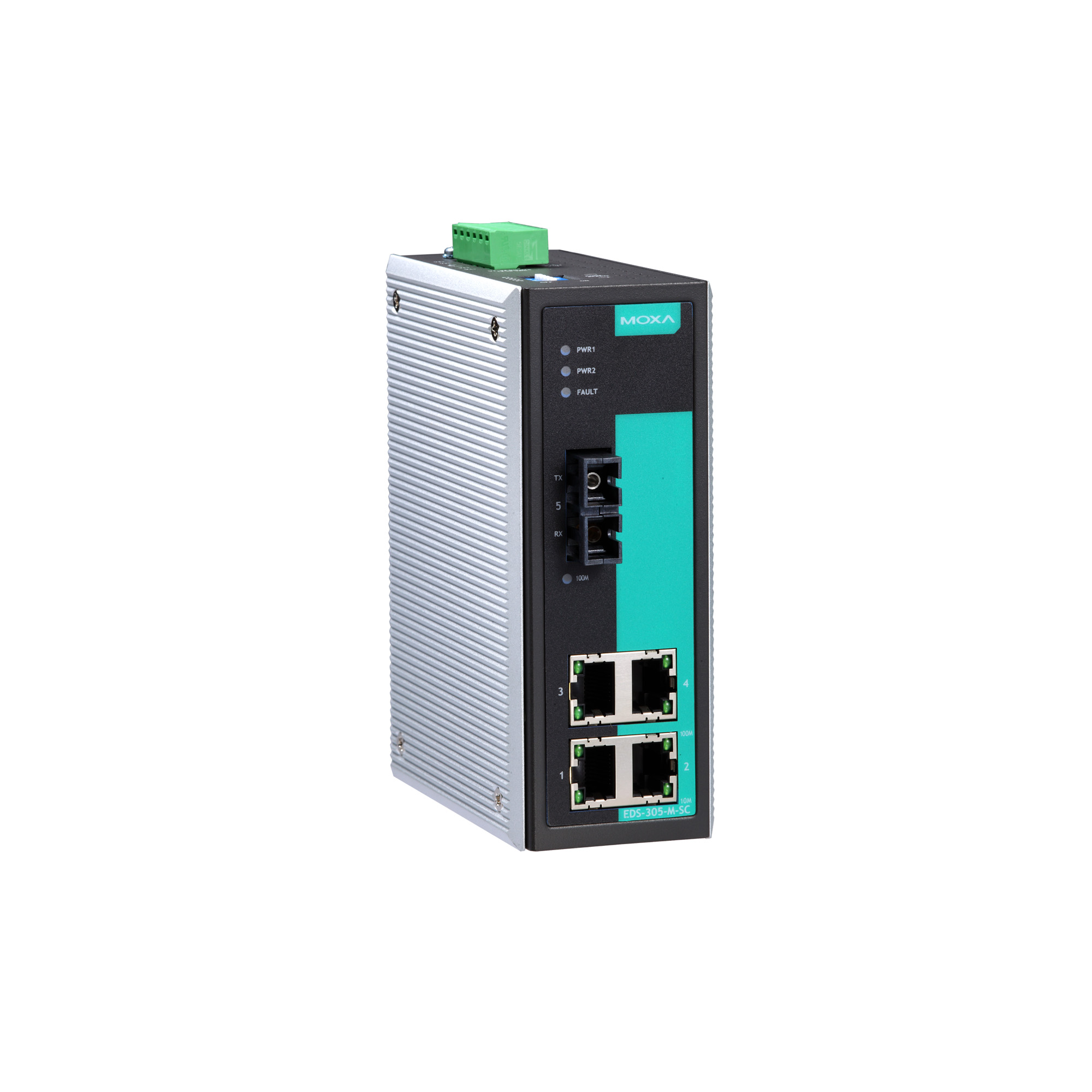

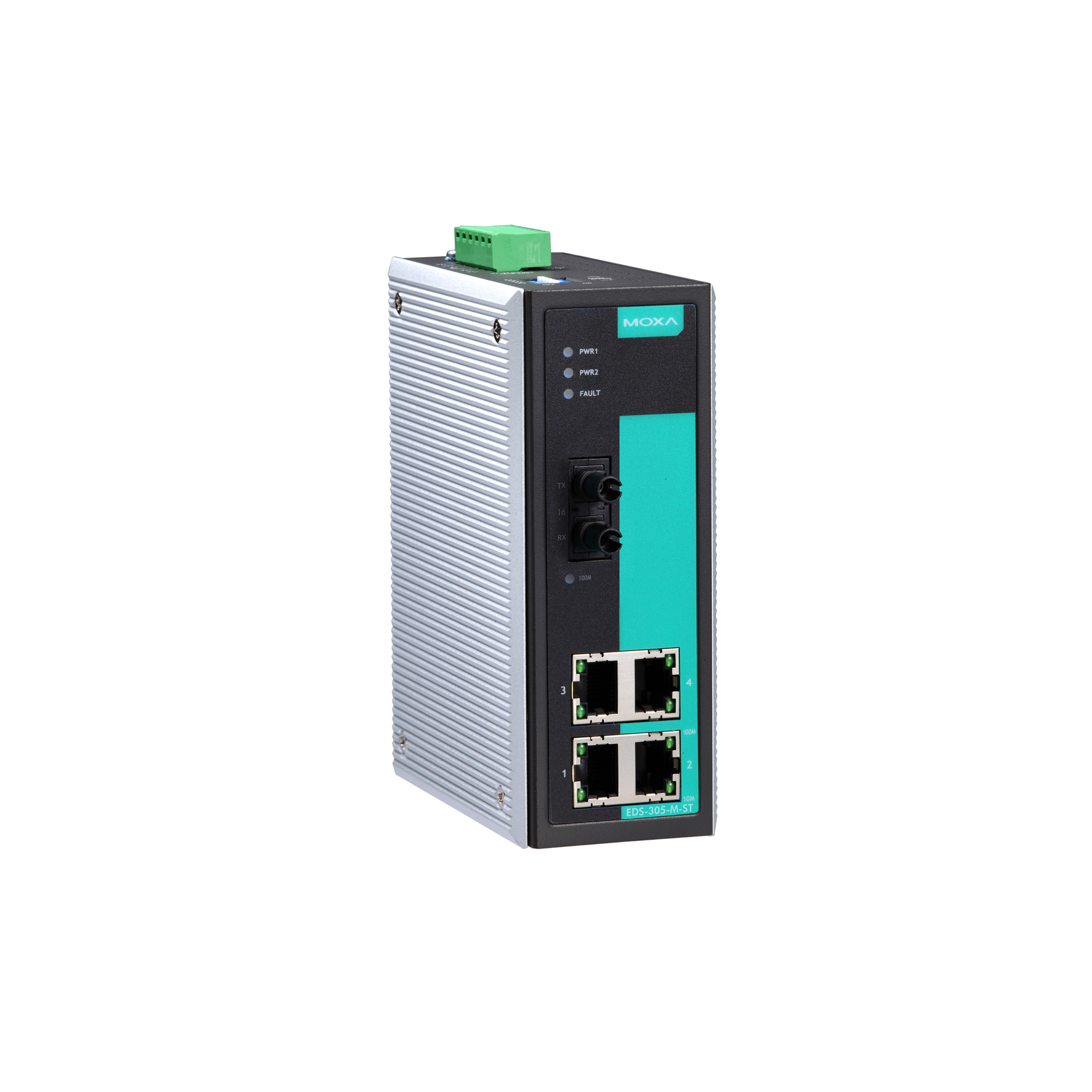

	比較 EDS-305-M-ST-T	比較 EDS-305-S-SC-80	比較 EDS-305-M-SC	比較 EDS-305-M-ST
10/100BaseT(X) Ports RJ45 Connector	4	4	4	4
100BaseFX Ports Multi-Mode, SC Connector	–	–	1	–
100BaseFX Ports Multi-Mode, ST Connector	1	–	–	1
100BaseFX Ports Single-Mode, SC Connector	–	1	–	–
Operating Temp.	-40 to 75°C	0 to 60°C	0 to 60°C	0 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 EDS-305-S-SC
10/100BaseT(X) Ports RJ45 Connector	4
100BaseFX Ports Multi-Mode, SC Connector	–
100BaseFX Ports Multi-Mode, ST Connector	–
100BaseFX Ports Single-Mode, SC Connector	1
Operating Temp.	0 to 60°C
	加入詢價查看詢價明細
