EDS-308 系列

8 埠非網管型乙太網路交換器

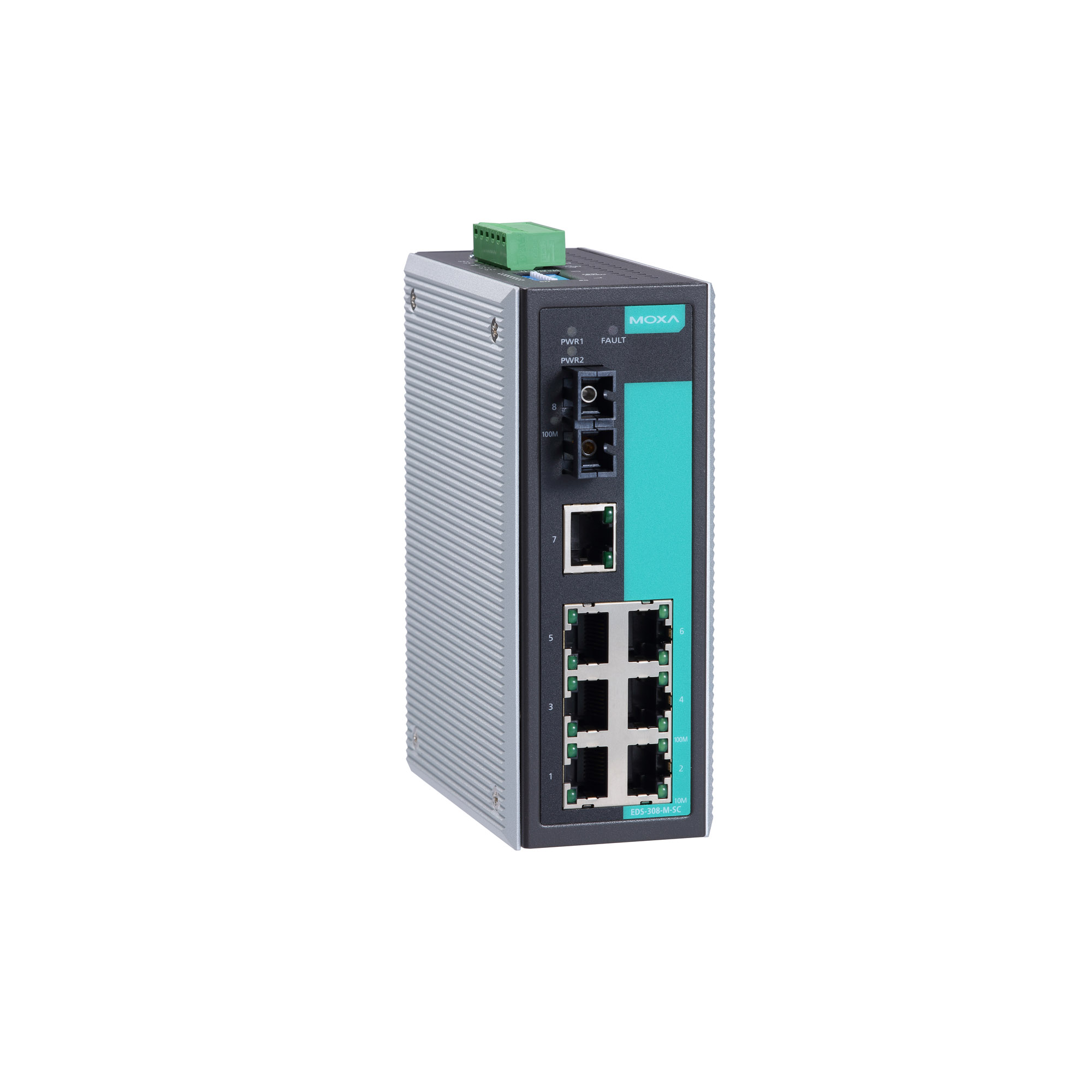

moxa-eds-308-series-image-2-(1).jpg | Moxa

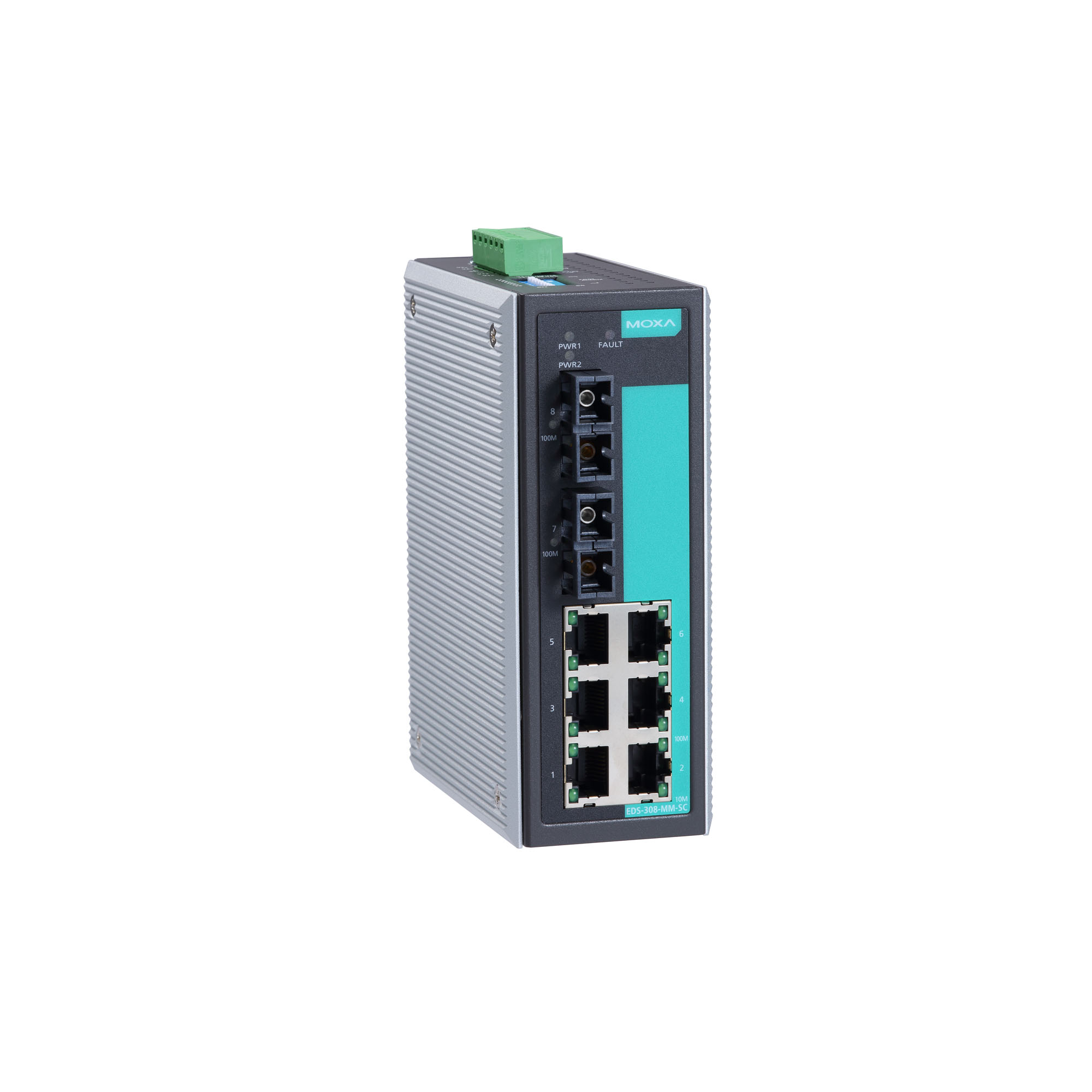

moxa-eds-308-series-image-3-(1).jpg | Moxa

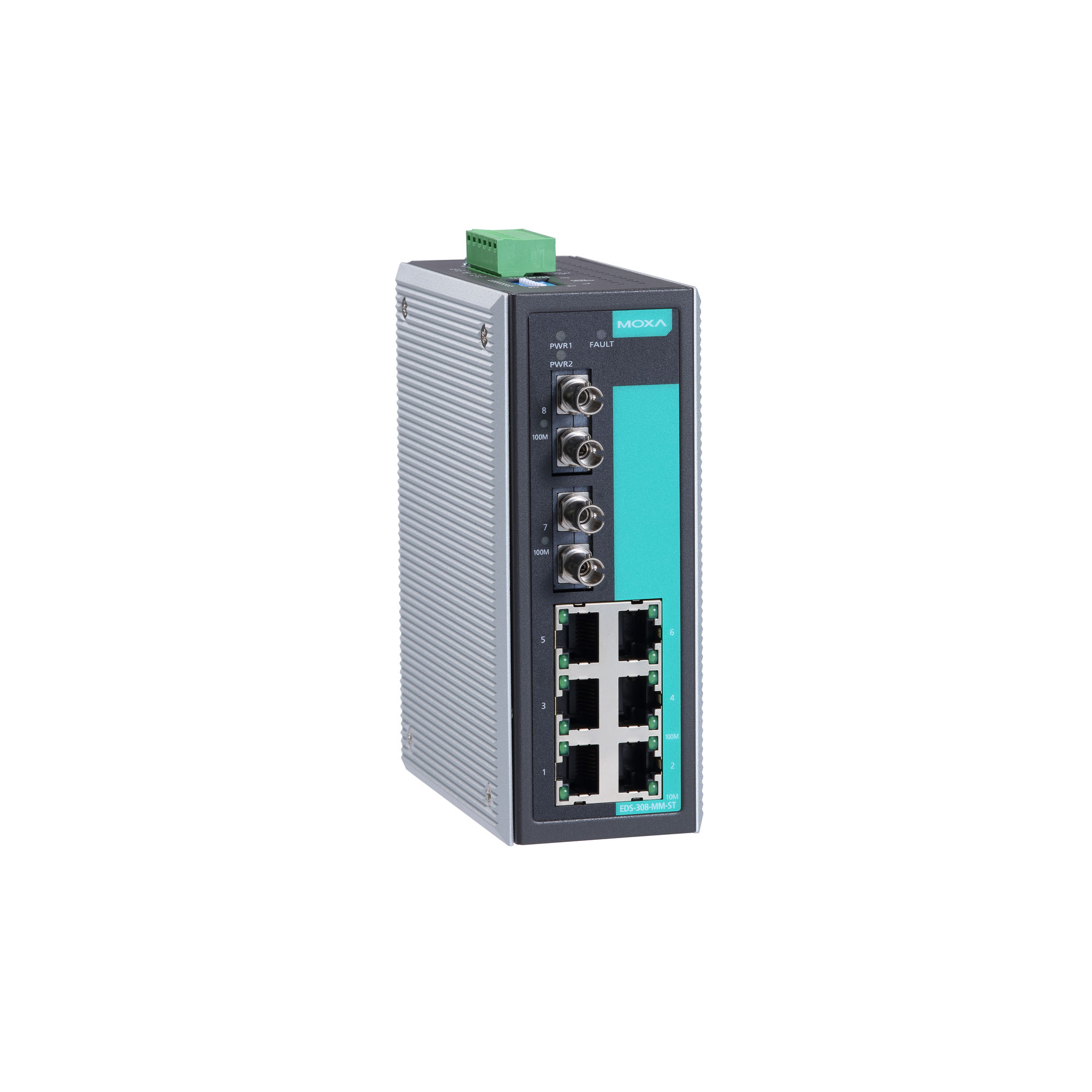

moxa-eds-308-series-image-4-(1).jpg | Moxa

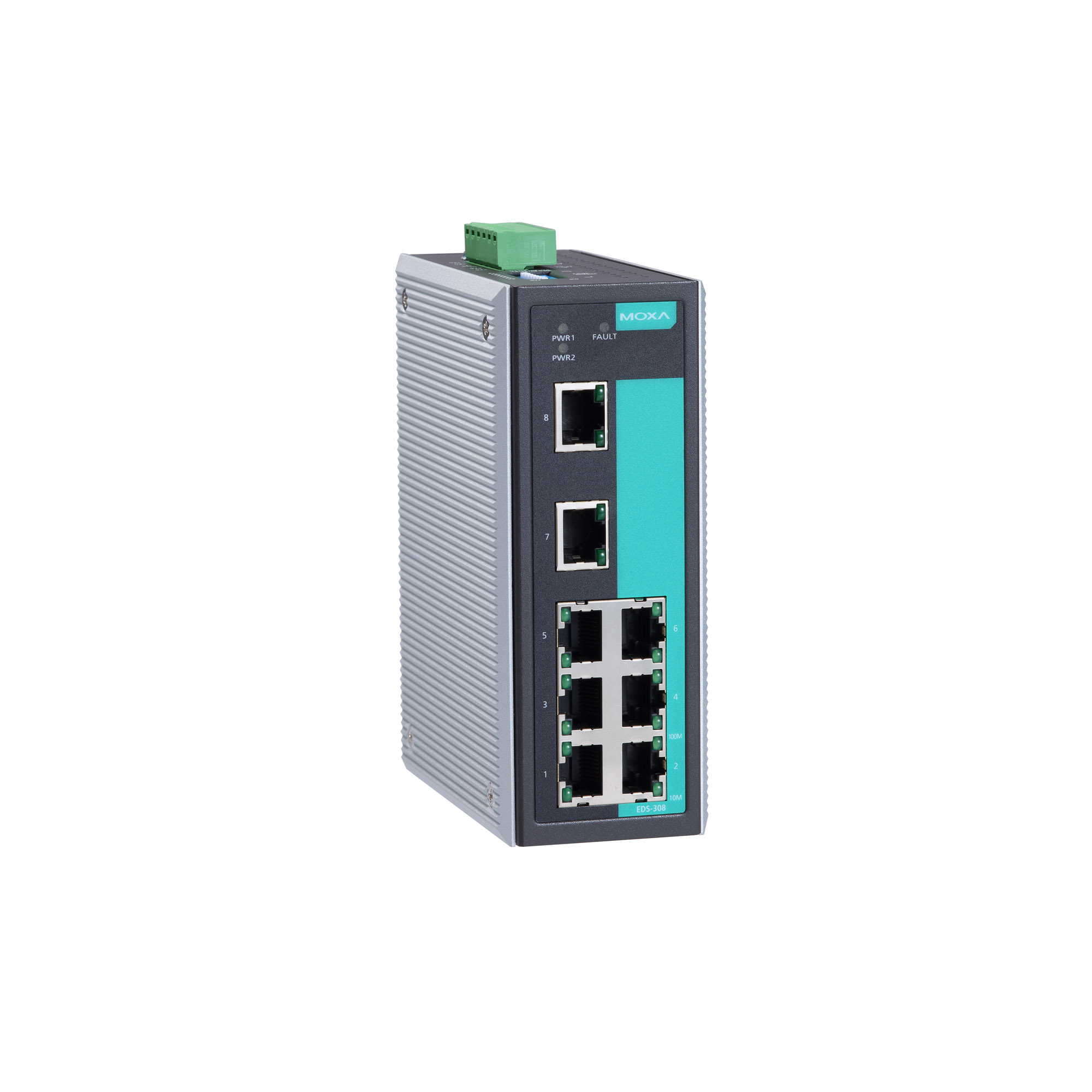

moxa-eds-308-series-image-5-(1).jpg | Moxa

特色與優點

  • 發生電源故障和通訊埠連結中斷時可透過繼電器輸出警告
  • 廣播風暴保護
  • -40 至 75°C 工作溫度範圍 (-T 型號)

認證

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-308 乙太網路交換器可為工業乙太網路連線提供經濟實惠的解決方案。此系列 8 埠交換器具有內建繼電器警告功能，可在發生電源故障或連接埠中斷時警告網路工程師。此外，此系列交換器專為嚴苛的工業環境所設計，例如由 Class 1 Div. 2 and ATEX Zone 2 標準定義的危險場所等。

此系列交換器符合 FCC、UL 和 CE 標準，支援 -10 至 60°C 的標準工作溫度範圍，或介於 -40 至 75°C 的寬工作溫度範圍；此系列中的所有交換器都經過 100% 燒機測試，確保符合工業自動化控制應用的特殊需求。EDS-308 交換器可輕鬆安裝在 DIN 軌道或配接箱中。

  • Alarm Contact Channels

    1 relay output with current carrying capacity of 1 A @ 24 VDC

  • 10/100BaseT(X) Ports (RJ45 connector)

    EDS-308/308-T: 8
    EDS-308-M-SC/308-M-SC-T/308-S-SC/308-S-SC-T/308-S-SC-80: 7
    EDS-308-MM-SC/308-MM-SC-T/308-MM-ST/308-MM-ST-T/308-SS-SC/308-SS-SC-T/308-SS-SC-80: 6

    All models support:
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

    EDS-308-M-SC: 1
    EDS-308-M-SC-T: 1
    EDS-308-MM-SC: 2
    EDS-308-MM-SC-T: 2

  • 100BaseFX Ports (multi-mode ST connector)

    EDS-308-MM-ST: 2
    EDS-308-MM-ST-T: 2

  • 100BaseFX Ports (single-mode SC connector)

    EDS-308-S-SC: 1
    EDS-308-S-SC-T: 1
    EDS-308-SS-SC: 2
    EDS-308-SS-SC-T: 2

  • 100BaseFX Ports (single-mode SC connector, 80 km)

    EDS-308-S-SC-80: 1
    EDS-308-SS-SC-80: 2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • Optical Fiber

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode (40 km) Single-Mode (80 km)
    Fiber Cable Type OM1 50/125 µm G.652 G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km 80 km
    Wave-
    length    		 Typical (nm) 1300 1310 1550
    TX Range (nm) 1260 to 1360 1280 to 1340 1530 to 1570
    RX Range (nm) 1100 to 1600 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34 -3 to -34
    Link Budget (dB) 12 29 29
    Dispersion Penalty (dB) 3 1 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Ethernet Interface

    Port break alarm

  • MAC Table Size

    2 kbits

  • Packet Buffer Size

    768 K

  • Processing Type

    Store and Forward

  • Input Current

    EDS-308/308-T: 0.07 A @ 24 VDC
    EDS-308-M-SC/S-SC Series, 308-S-SC-80: 0.12 A @ 24 VDC
    EDS-308-MM-SC/MM-ST/SS-SC Series, 308-SS-SC-80: 0.15 A @ 24 VDC

  • Connection

    1 removable 6-contact terminal block(s)

  • Operating Voltage

    9.6 to 60 VDC

  • Input Voltage

    Redundant dual inputs, 12/24/48 VDC

  • Reverse Polarity Protection

    Supported

  • Overload Current Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

  • Weight

    790 g (1.75 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Hazardous Locations

    ATEX, Class I Division 2

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMC

    EN 55032/24

  • Vibration

    IEC 60068-2-6

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    UL 508, UL 60950-1, CSA C22.2 No. 60950-1

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Time

    255,528 hrs

  • Standards

    MIL-HDBK-217F
