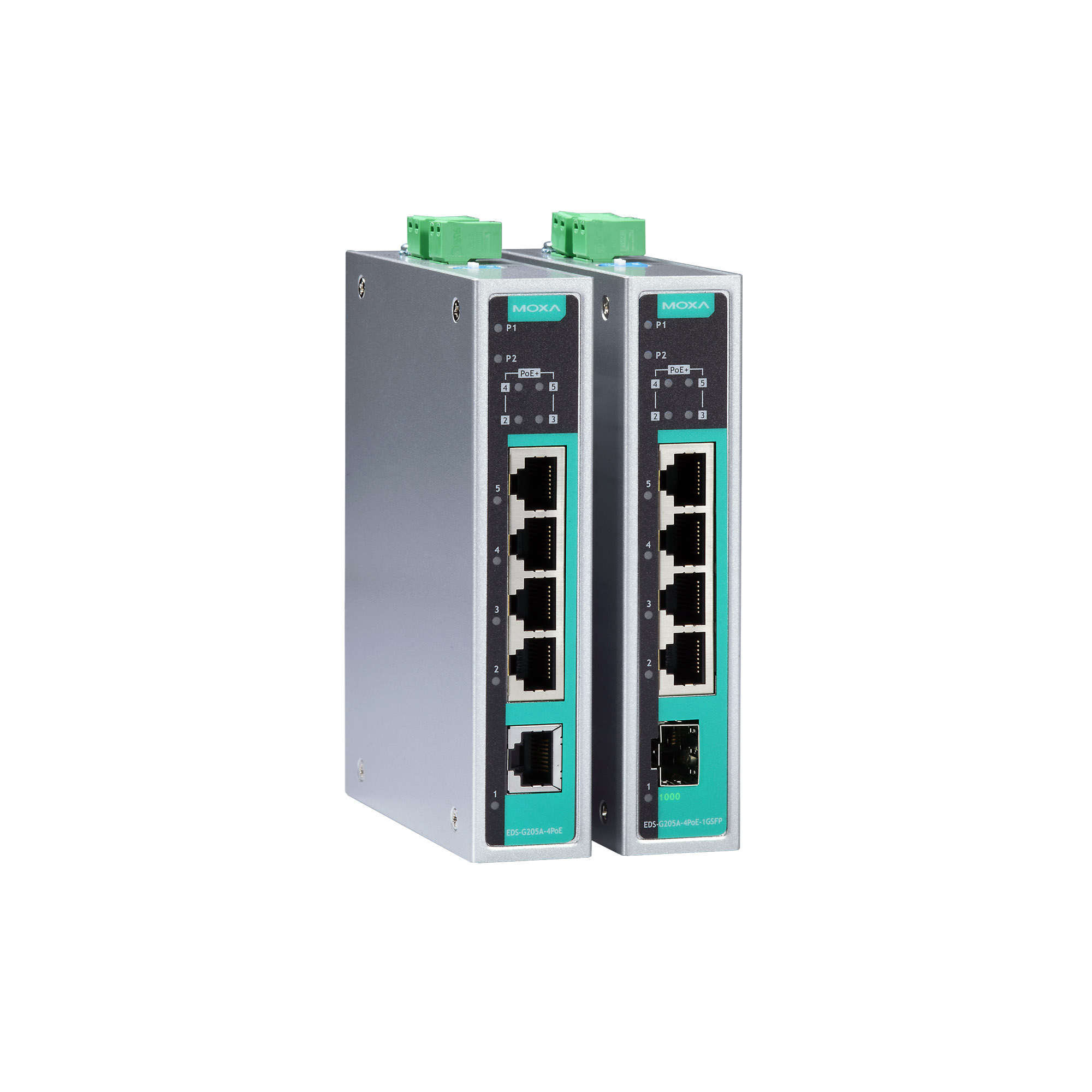

EDS-G205A 系列

5 埠全 Gigabit 非網管型乙太網路交換器含 4 埠 IEEE 802.3af/at PoE+

moxa-eds-g205a-series-image-1-(1).jpg | Moxa

特色與優點

  • 全 Gigabit 乙太網路連接埠
  • 符合 IEEE 802.3af/at PoE+ 標準
  • 每個 PoE 埠輸出可達 36 W
  • 12/24/48 VDC 冗餘電源輸入
  • 支援 9.6 KB 巨型封包
  • 智慧型耗電偵測與分類
  • 智慧 PoE 過電流和短路保護
  • -40 至 75°C 操作溫度範圍(-T 型號)

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-G205A-4PoE 交換器是智慧型 5 埠全 Gigabit 非網管型乙太網路交換器,在第 2 到第 5 埠皆可支援 PoE(乙太網路供電)。這些交換器被歸類為 PSE(供電設備),讓 EDS-G205A-4PoE 可以集中式管理電源供應,每埠提供高達 36W 的電源,可減少安裝電源需花費的人力。

這些交換器可用來供電給符合 IEEE 802.3af/at 標準的受電設備(PD),無須額外接線,支援 10/100/1000M IEEE 802.3/802.3u/802.3x 標準、全/半雙工、MDI/MDI-X 自動感測功能,為您的工業乙太網路提供經濟實惠的解決方案。

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    EDS-G205A-4PoE Series: 5
    EDS-G205A-4PoE-1GSFP Series: 4

    All models support:
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100/1000BaseSFP Ports

    EDS-G205A-4PoE-1GSFP Series: 1

  • PoE Ports (10/100/1000BaseT(X), RJ45 connector)

    4

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3af/at for PoE/PoE+ output
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseX

  • PoE Pinout

    V+, V+, V-, V- for pins 1, 2, 3, 6 (Endspan, MDI, Mode A)

  • MAC Table Size

    8 K

  • Packet Buffer Size

    1 Mbits

  • Processing Type

    Store and Forward

  • Jumbo Frame Size

    10 KB

  • Connection

    2 removable 2-contact terminal block(s)

  • Input Voltage

    12/24/48 VDC, Redundant dual inputs

  • Operating Voltage

    12 to 57 VDC

  • Overload Current Protection

    Supported

  • Power Consumption (Max.)

    Max. 11.73 W full loading without PDs’ consumption

  • Reverse Polarity Protection

    Supported

  • Input Current

    5.65 A @ 24 VDC

  • Power Budget

    62 W (max.) @ 12 VDC for total PD consumption; 36 W (max.) for each PoE port
    120 W (max.) @ 24 VDC for total PD consumption; 36 W (max.) for each PoE port
    144 W (max.) @ 48 VDC for total PD consumption; 36 W (max.) for each PoE port

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    29 x 135 x 105 mm (1.14 x 5.31 x 4.13 in)

  • Weight

    300 g (0.66 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Freefall

    IEC 60068-2-32

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    1,257,910 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

名稱 類型 語言 版本 發布日期
QIG for EDS-G205A Series
2.8 MB
QIG 英文 v4.2 2021年5月9日 2021年5月9日
EDS-G205A 系列產品資料表
2.4 MB
產品資料表 中文 v1.1 2019年12月12日 2019年12月12日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技術說明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-G205A-4PoE-1GSFP
2.2 MB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-G205A-4PoE
2.2 MB
2D CAD 英文 2018年1月19日 2018年1月19日

可供選擇的機型 (4)

顯示圖片
moxa-eds-g205a-4poe-image.jpg | MoxaEDS-G205A-4PoEmoxa-eds-g205a-4poe-1gsfp-image.jpg | MoxaEDS-G205A-4PoE-1GSFPmoxa-eds-g205a-4poe-1gsfp-t-image.jpg | MoxaEDS-G205A-4PoE-1GSFP-Tmoxa-eds-g205a-4poe-t-image.jpg | MoxaEDS-G205A-4PoE-T
10/100/1000BaseT(X) Ports
RJ45 Connector
5445
100/1000Base SFP Slots11
PoE Ports
10/100/1000BaseT(X), RJ45 Connector
4444
Operating Temp.0 to 60°C0 to 60°C-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
已加入詢價列表

EDS-G205A 系列

EDS-G205A-4PoE

moxa-eds-g205a-4poe-image.jpg | Moxa

Buy online from our distributors

EDS-G205A 系列

EDS-G205A-4PoE-T

moxa-eds-g205a-4poe-t-image.jpg | Moxa

Buy online from our distributors

EDS-G205A 系列

EDS-G205A-4PoE-1GSFP

moxa-eds-g205a-4poe-1gsfp-image.jpg | Moxa

Buy online from our distributors

EDS-G205A 系列

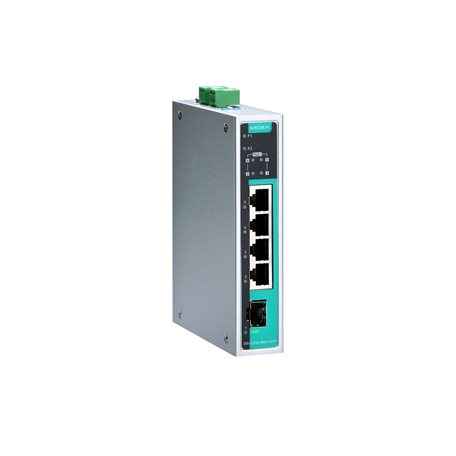

EDS-G205A-4PoE-1GSFP-T
