AWK-1137C 系列

工業級　802.11a/b/g/n 無線用戶端

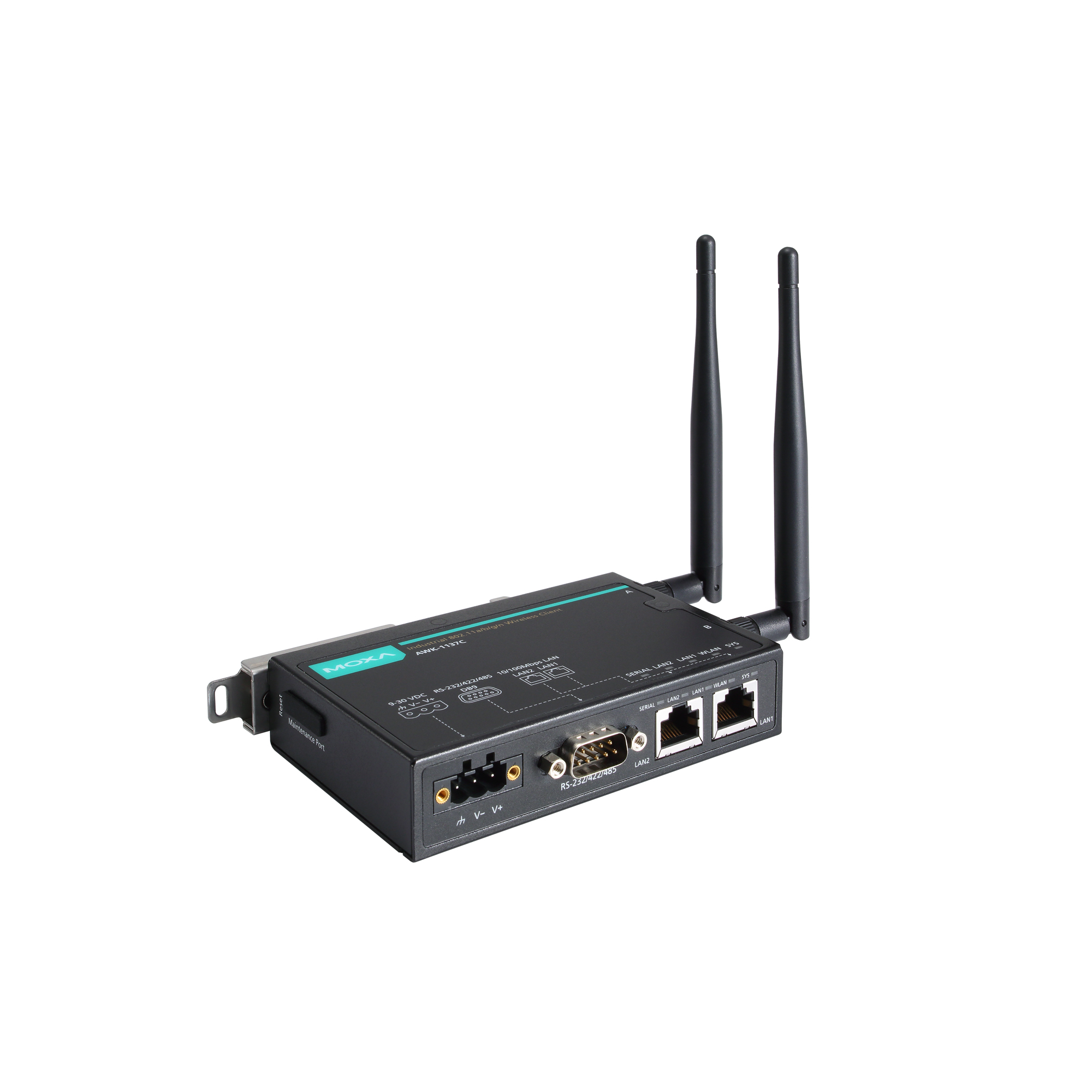

moxa-awk-1137c-series-image-1-(1).jpg | Moxa

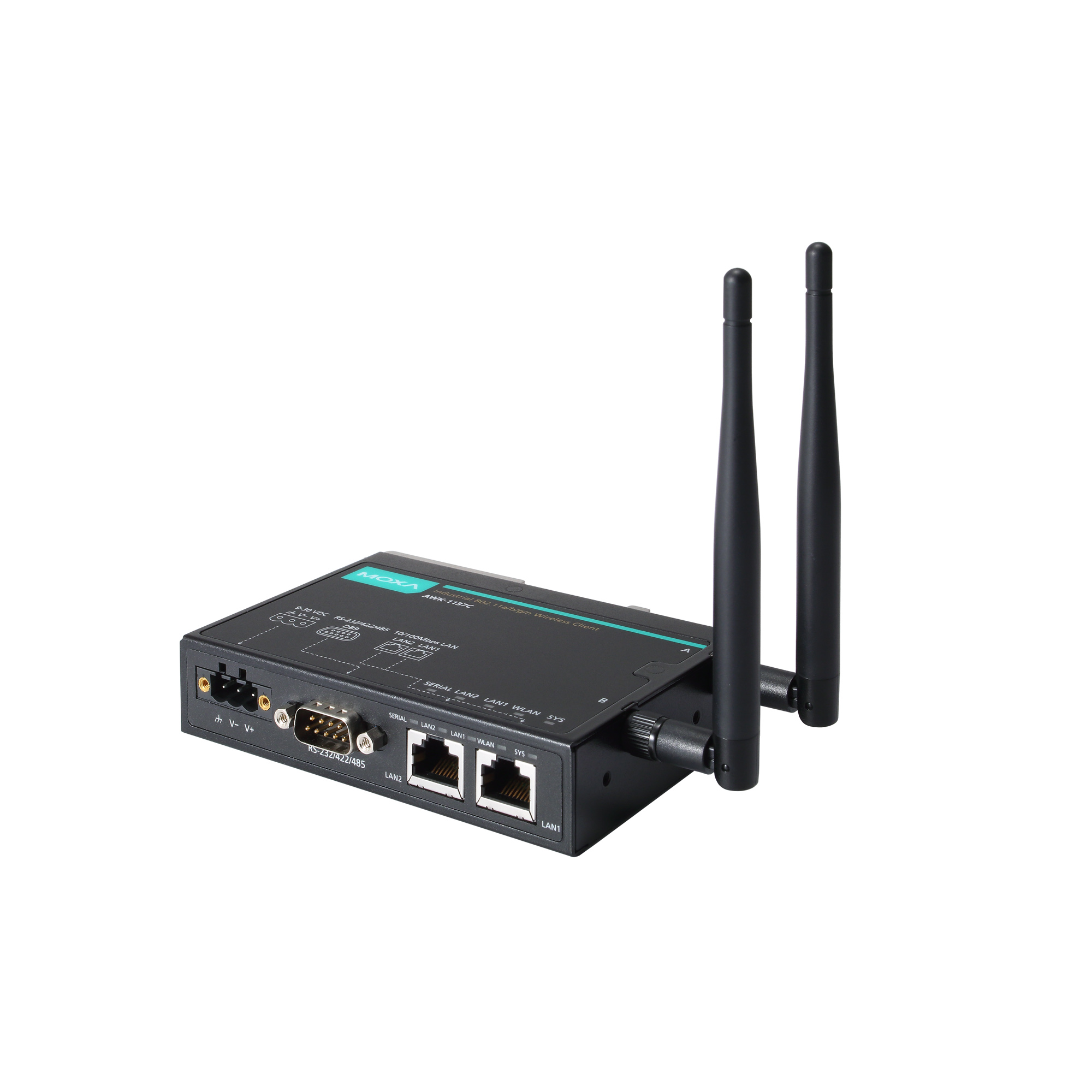

moxa-awk-1137c-series-image-2-(1).jpg | Moxa

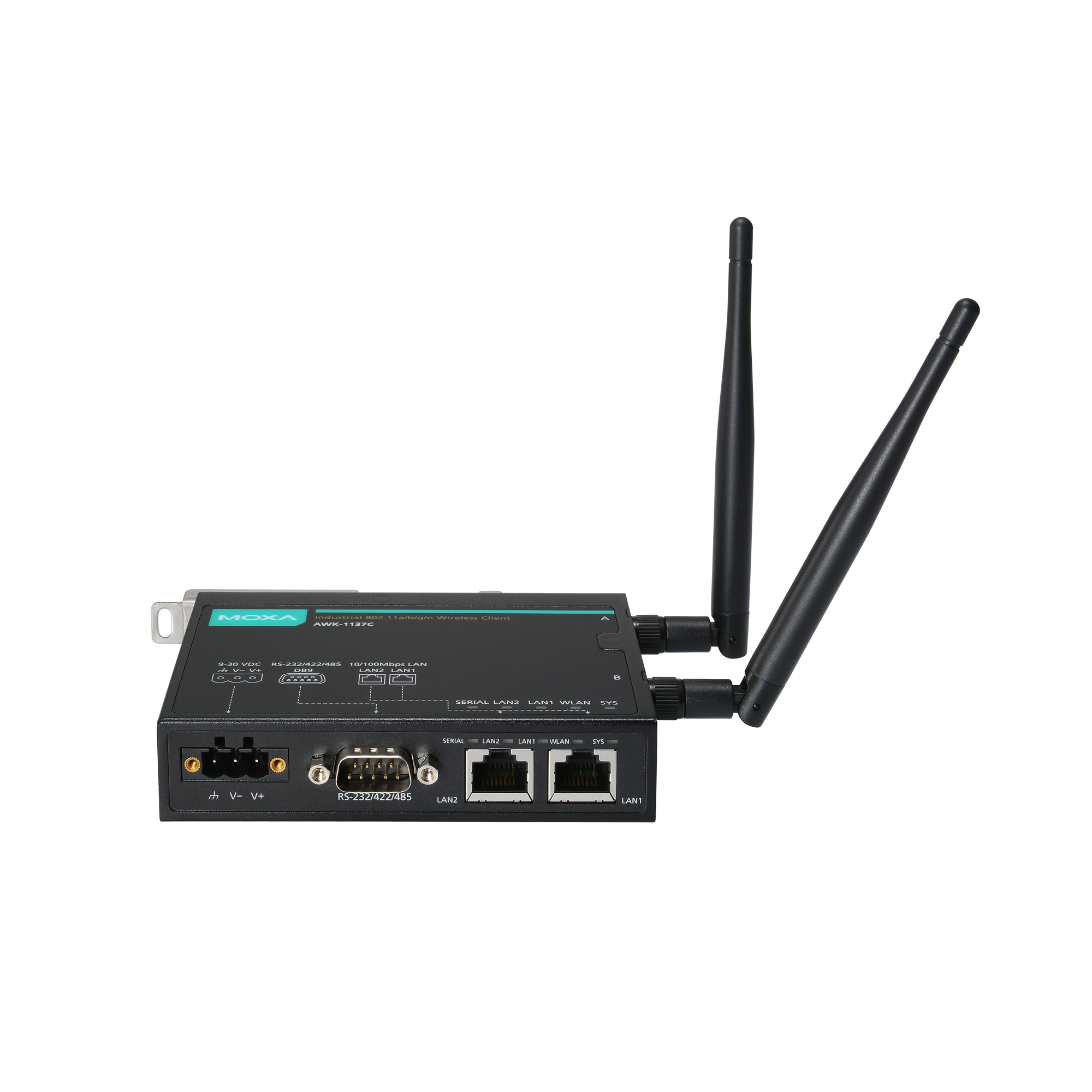

moxa-awk-1137c-series-image-3-(1).jpg | Moxa

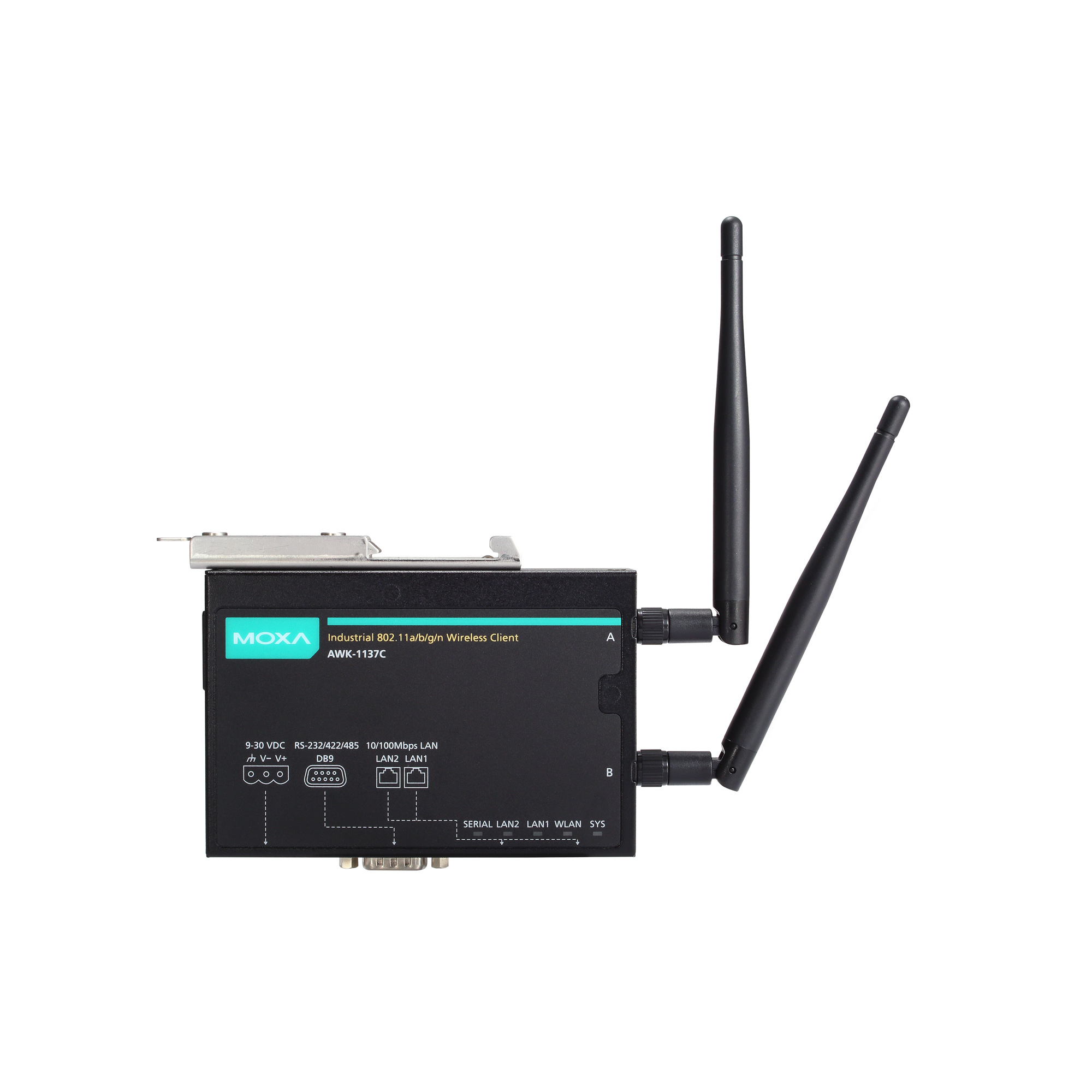

moxa-awk-1137c-series-image-4-(1).jpg | Moxa

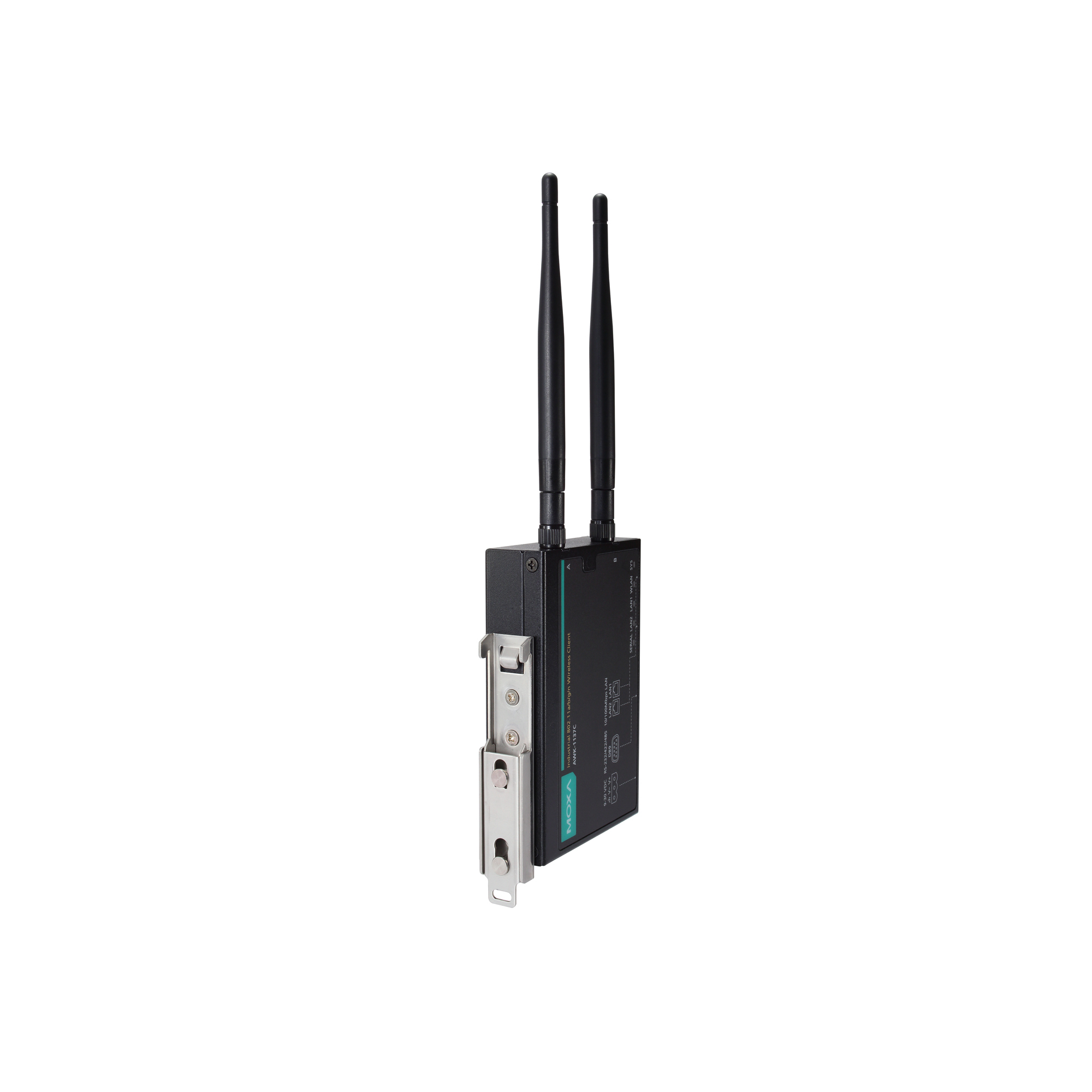

moxa-awk-1137c-series-image-5-(1).jpg | Moxa

特色與優點

  • 符合 IEEE 802.11a/b/g/n 標準的用戶端
  • 全方位介面，提供一個序列埠和兩個乙太網路 LAN 連接埠
  • 毫秒等級的用戶端 Turbo Roaming 漫遊 此處所指出的快速漫遊復原時間是在最佳化條件下記錄的平均測試結果，其中包含無干擾的 20 MHz RF 頻道、WPA2-PSK 安全性和預設快速漫遊參數。用戶端設定為 100 Kbps 流量負載的 3 頻道漫遊。其他情況也可能會影響漫遊效能。如需有關「快速漫遊」參數設定的詳細資訊，請參閱產品手冊。
  • 透過 AeroMag 輕鬆設定與布署
  • 2x2 MIMO 未來技術
  • 透過網路位址轉譯 (NAT) 輕鬆設定網路
  • 整合耐用的天線和電源隔離能力
  • 抗震動設計
  • 小巧尺寸，適合您的工業應用

認證

  • moxa-e1-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

AWK-1137C 是工業無線行動應用程式的理想用戶端解決方案。此產品可為乙太網路和序列裝置提供無線區域網路連線，並符合工業標準和認證，涵蓋操作溫度、電源輸入電壓、突波、ESD 及震動。AWK-1137C 可以在 2.4 或5 GHz 頻段上操作，並相容現有的 802.11a/b/g 布署。MxView 網路管理工具程式的無線附加元件能夠以視覺化的方式呈現 AWK 的無線連線，確保整體的 Wi-Fi 連線能力。

工業級耐用性

  • 整合式天線和電源隔離設計可提供 500 V 絕緣保護，防止外部電氣干擾

  • -40 至 75°C 的寬廣操作溫度型號 (-T) 可在惡劣環境中提供順暢的無線通訊

行動導向設計

  • 基於用戶端的 Turbo Roaming 快速漫遊， 此處所指出的快速漫遊復原時間是在最佳化條件下記錄的平均測試結果，其中包含無干擾的 20 Mhz RF 頻道、WPA2-PSK 安全性和預設快速漫遊參數。用戶端設定為 100 Kbps 流量負載的 3 頻道漫遊。其他情況也可能會影響漫遊效能。如需有關「快速漫遊」參數設定的詳細資訊，請參閱產品手冊。 在 AP 間的漫遊復原時間< 150 毫秒

  • MIMO 技術可確保在外出時的傳輸及接收能力

  • 防震效能（參考 IEC 60068-2-6）

輕鬆整合

  • 半自動設定降低布署成本

  • AeroMag 支援自動配對更新設定，可用於工業應用的基本無線區域網路初始設定

  • 各種通訊介面，可連接不同類型的裝置

  • 一對多 NAT 可簡化您的機器設定

透過 MXview Wireless 進行無線網路管理

  • 動態拓撲視圖一目了然顯示無線連結狀態及連線變化

  • 視覺化的互動式漫遊播放功能，可檢閱用戶端的漫遊記錄

  • 個別 AP 和用戶端裝置的詳細裝置資訊及效能指標圖表

  • WLAN Standards

    802.11a/b/g/n
    802.11i Wireless Security

  • Modulation Type

    DSSS
    OFDM
    MIMO-OFDM

  • Frequency Band for US (20 MHz operating channels)

    2.412 to 2.462 GHz (11 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.500 to 5.700 GHz (11 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.745 to 5.825 GHz (5 channels)

  • Frequency Band for EU (20 MHz operating channels)

    2.412 to 2.472 GHz (13 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.500 to 5.700 GHz (11 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.

  • Frequency Band for JP (20 MHz operating channels)

    2.412 to 2.484 GHz (14 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.500 to 5.700 GHz (11 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.

  • Wireless Security

    WEP encryption (64-bit and 128-bit)
    WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
    WPA/WPA2-Personal

  • Transmission Rate

    802.11b: 1 to 11 Mbps
    802.11a/g: 6 to 54 Mbps
    802.11n: 6.5 to 300 Mbps

  • Transmitter Power for 802.11a

    23±1.5 dBm @ 6 to 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (5 GHz)

    23±1.5 dBm @ MCS0/8 20 MHz
    18±1.5 dBm @ MCS7/15 20 MHz
    23±1.5 dBm @ MCS0/8 40 MHz
    18±1.5 dBm @ MCS7/15 40 MHz

  • Transmitter Power for 802.11b

    26±1.5 dBm @ 1 Mbps
    26±1.5 dBm @ 2 Mbps
    26±1.5 dBm @ 5.5 Mbps
    25±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g

    23±1.5 dBm @ 6 to 24 Mbps
    22±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    19±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (2.4 GHz)

    23±1.5 dBm @ MCS0/8 20 MHz
    17±1.5 dBm @ MCS7/15 20 MHz
    23±1.5 dBm @ MCS0/8 40 MHz
    17±1.5 dBm @ MCS7/15 40 MHz

  • Transmitter Power

  • Transmitter Power

    US EU JP
    2.4 GHz 26 dBm 18 dBm 18 dBm
    5 GHz (UNII-1) 23 dBm 23 dBm 23 dBm
    5 GHz (UNII-2) 23 dBm 23 dBm 23 dBm
    5 GHz (UNII-2e) 23 dBm 23 dBm 23 dBm
    5 GHz (UNII-3) 23 dBm – –
    Note: Based on regional regulations, the maximum transmission power allowed on the UNII bands is restricted in the firmware, as indicated above.

  • Receiver Sensitivity for 802.11a (measured at 5.680 GHz)

    Typ. -90 @ 6 Mbps
    Typ. -88 @ 9 Mbps
    Typ. -87 @ 12 Mbps
    Typ. -85 @ 18 Mbps
    Typ. -81 @ 24 Mbps
    Typ. -78 @ 36 Mbps
    Typ. -74 @ 48 Mbps
    Typ. -73 @ 54 Mbps
    Note Due to a limitation in the receiver sensitivity performance for channels 153 and 161, it is recommended to avoid using these channels in your critical applications.

  • Receiver Sensitivity for 802.11n (5 GHz; measured at 5.680 GHz)

    Typ. -69 dBm @ MCS7 20 MHz
    Typ. -70 dBm @ MCS15 20 MHz
    Typ. -64 dBm @ MCS7 40 MHz
    Typ. -66 dBm @ MCS15 40 MHz
    Note Due to a limitation in the receiver sensitivity performance for channels 153 and 161, it is recommended to avoid using these channels in your critical applications.

  • Receiver Sensitivity for 802.11b (measured at 2.437 GHz)

    Typ. -89 dBm @ 1 Mbps
    Typ. -89 dBm @ 2 Mbps
    Typ. -89 dBm @ 5.5 Mbps
    Typ. -88 dBm @ 11 Mbps

  • Receiver Sensitivity for 802.11g (measured at 2.437 GHz)

    Typ. -88 dBm @ 6 Mbps
    Typ. -88 dBm @ 9 Mbps
    Typ. -88 dBm @ 12 Mbps
    Typ. -87 dBm @ 18 Mbps
    Typ. -84 dBm @ 24 Mbps
    Typ. -81 dBm @ 36 Mbps
    Typ. -77 dBm @ 48 Mbps
    Typ. -75 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (2.4 GHz; measured at 2.437 GHz)

    Typ. -70 dBm @ MCS7 20 MHz
    Typ. -70 dBm @ MCS15 20 MHz
    Typ. -64 dBm @ MCS7 40 MHz
    Typ. -65 dBm @ MCS15 40 MHz

  • WLAN Operation Mode

    Client, Client-Router, Slave, Sniffer

  • Antenna

    External, 2/2 dBi, Omni-directional

  • Antenna Connectors

    2 RP-SMA female

  • 10/100BaseT(X) Ports (RJ45 connector)

    2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.1Q for VLAN Tagging

  • Management

    DHCP Server/Client, HTTP, IPv4, LLDP, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, UDP, Proxy ARP, VLAN, Wireless Search Utility, MXview, MXview Wireless, MXconfig

  • Routing

    Port forwarding, Static Route, NAT

  • Security

    HTTPS/SSL, RADIUS, SSH

  • Time Management

    NTP Client, SNTP Client

  • Filter

    ICMP, MAC address, IP protocol, Port-based

  • Connector

    DB9 male

  • Serial Standards

    RS-232, RS-422/485, RS-232/422/485

  • Operation Modes

    Disabled, Real COM, RFC2217, TCP Client, TCP Server, UDP

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Baudrate

    75 bps to 921.6 kbps

  • Serial Data Log

    256 KB

  • RS-232

    TxD, RxD, RTS, CTS, DCD, GND, DTR, DSR

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • LED Indicators

    SYS, LAN1, LAN2, WLAN, Serial

  • Buttons

    Reset button

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    77.1 x 115.5 x 26 mm (3.04 x 4.55 x 1.02 in)

  • Weight

    470 g (1.03 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Input Voltage

    9 to 30 VDC

  • Power Connector

    1 removable 3-contact terminal block(s)

  • Power Consumption

    11.7 W (max.)

  • Reverse Polarity Protection

    Supported

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4, EN 55032/24

  • EMI

    CISPR 22, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Radio

    EN 300 328, EN 301 489-1/17, EN 301 893, FCC ID SLE-1137C, ANATEL, MIC, NCC, SRRC, WPC, KC, RCM

  • Road Vehicles

    E mark E1

  • Safety

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    1,125,942 hrs

  • Standards

    Telcordia SR332
