自動車だけではない、多様な産業分野におけるCANバス技術を知る

2024年10月29日
My Moxaで保存したリストを管理および共有できます。
Teaser Image
シェア
My Moxaで保存したリストを管理および共有できます。

CAN(Controller Area Network)プロトコルは、1980年代にロバート・ボッシュ社によって自動車用通信のために開発され、現在では多くの先進的な産業用ネットワークに不可欠な構成要素となっています。もともとは車載電子制御ユニット(ECU)間の通信を効率化するために設計されたCANバスは、その自動車分野での起源を超えて、再生可能エネルギーや産業制御システムなど、さまざまな産業分野のアプリケーションを最適化するために活用されています。本記事では、CANバスが産業用ネットワークの専門家に選ばれる主な特長を解説し、さまざまな産業シナリオにおける実践的な応用例を紹介します。

自動車から産業用途へ:シームレスな移行

CANバスが自動車業界で成功を収めていることは、その効率性と信頼性によってシステム間を接続できることを示しています。これらの特性は、特にエネルギー貯蔵システムを中心とした産業オートメーションにもシームレスに適用できます。CANバスが車両内の各種制御ユニット間の通信を調整するのと同様に、現在では再生可能エネルギー設備におけるエネルギー貯蔵の管理にも重要な役割を果たしています。これらのシステムは、複数のバッテリーユニットやインバータ、その他のコンポーネントが関与し、エネルギーの生成・蓄積・分配を最適化するためにシームレスな通信を必要とします。CANバスは、これらの複雑なシステムが効果的に機能するために不可欠な、堅牢かつ効率的な通信基盤を提供します。CANバスはエネルギーシステムに適しているだけでなく、その特長は他の幅広い産業用途にも実際的なメリットをもたらします。

CANバスが採用される主な特長

産業エンジニアは、CANバスプロトコルのいくつかの主要な特長が、さまざまな産業用途での急速な普及を後押ししていることを特定しています。次のセクションでは、これらの主な特長と、それらが各産業にもたらす実用的なメリットについて解説します。

  • 配線の簡素化

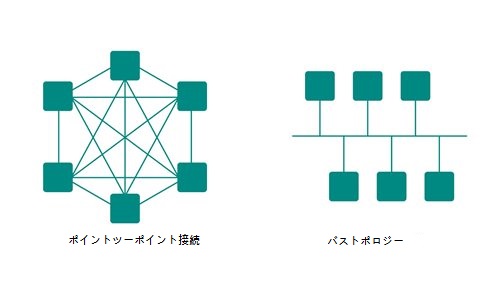

複雑な産業ネットワークでは、従来のポイント・ツー・ポイント配線は煩雑になりがちです。CANバスは、2本のワイヤによるバスおよびバストポロジーによってこの課題を回避します。多数の個別接続を不要にすることで、CANバスはケーブルの煩雑さや設置の複雑さを低減し、より柔軟で整理された配線アーキテクチャを実現します。

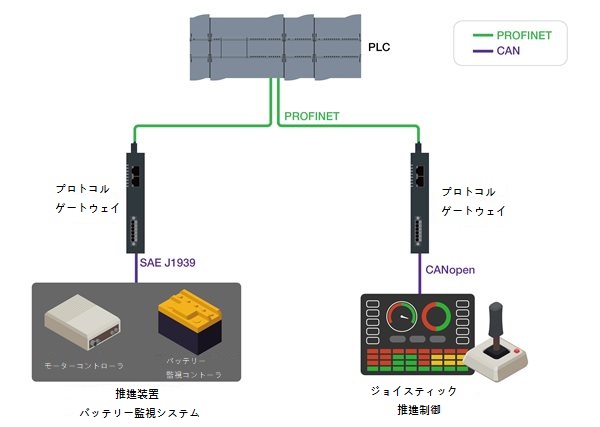

配線の簡素化によるメリットは、船舶業界で顕著に示されており、CANバスゲートウェイが推進システムやバッテリーモニタリング用の船内システムを接続するために導入されています。スペースが限られている中、コンパクトなゲートウェイを活用することで、船舶運航者はCANバスを利用して配線やコストを削減し、船内の限られた空間を最適に活用できます。

  • 堅牢な通信

産業環境では、極端な温度、振動、電磁干渉など、過酷な条件がしばしば発生します。CANバスは、差動信号伝送およびエラー検出機構により、これらの条件下でも優れた性能を発揮します。差動信号伝送は、電気的ノイズが存在する環境でも信頼性の高いデータ伝送を実現し、エラー検出、データ確認応答、再送信のサポートによってデータの完全性を保証します。 

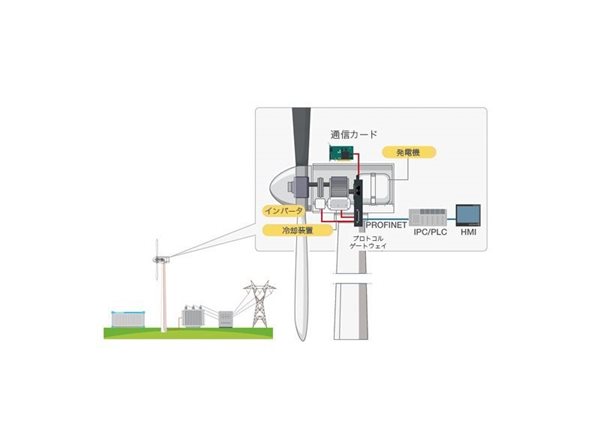

CANバスのこれらの堅牢な特性は、風力発電機内部のような高い電磁干渉を伴う産業用途で使用される際に重要な役割を果たします。プロトコルゲートウェイを導入することで、風力発電所の運用者はタービンの各コンポーネントをCANバスで接続し、異なるプロトコルを介して監視インターフェースへデータを送信できます。CANバスの高い耐性により、タービン内部で発生する電気的ノイズの影響を受けずにデータ伝送が可能となり、エンジニアは常に正確なデータを受信できます。

  • リアルタイム制御

正確な制御が求められる時間的制約の厳しい産業用途では、リアルタイム制御機能が不可欠です。しかし、CANバスとは異なり、従来の主要なシリアル通信プロトコルはこの機能をサポートしていません。CANバスは、重要な制御コマンドを優先的に処理することで、常に最初に処理されることを保証します。CANバスは、メッセージの優先順位付けとアービトレーションによってこれを実現します。このプロセスにより、重要なタスクが必要な帯域幅を確保し、中断されることがありません。

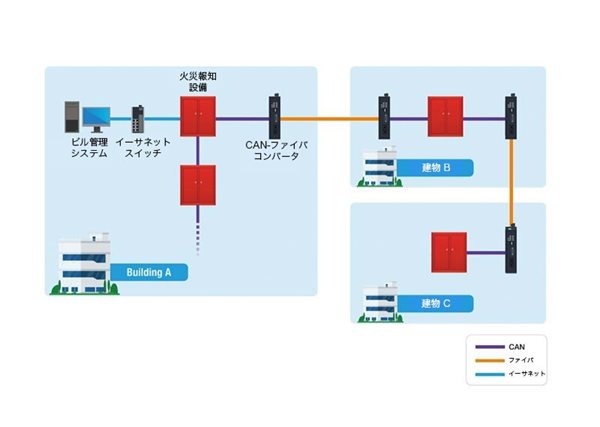

重要なデータを確実に処理できるこの能力により、CANバスは、正確な同期と即時応答が求められる重要な火災警報システムなどの用途で選択されるプロトコルとなっています。このような警報システムが有効に機能するためには、煙感知器、警報灯、ブザーなど、すべての構成要素が現場全体で同期している必要があります。これらの構成要素をCANバスで接続することで、エンジニアはデータ優先制御機能を活用し、緊急時にすべてのシステムが即座に応答することを保証できます。さらに、エンジニアはCAN-to-ファイバコンバータを導入することで、CANバス通信の利点を容易に拡張し、異なる拠点間の火災システムを長距離で接続することが可能です。

  • 効率的な統合 

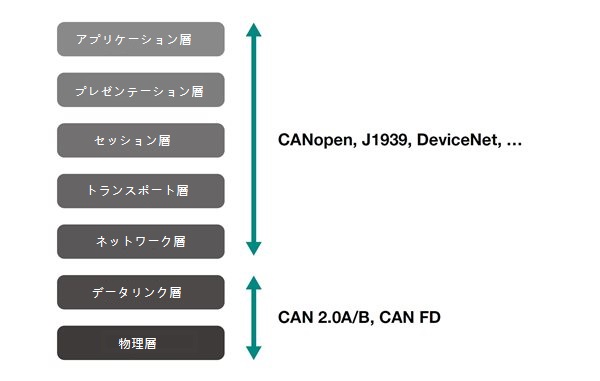

CAN 2.0A/BおよびCAN FD規格は、通信の基礎層を定義しています。特定の要件に応じて、産業界はデバイスプロファイルや通信オブジェクトの標準化されたフレームワークを提供するために、追加の上位層プロトコルを定義できます。高レベルのCANバスプロトコルの例としては、CANopen、J1939、DeviceNetが挙げられます。これらのプロトコルは同じCANデータリンク層規格上で通信し、相互運用性を高め、異なるシステムの統合を容易にします。

この多様性の実用的な好例として、医療機器におけるCANバスの活用が挙げられます。医療機器に組み込まれたIPCに省スペースなCANバスインターフェースカードを搭載することで、システム構築者は、CANopenやJ1939など異なる上位層プロトコルで動作する患者モニター、血液ポンプ、酸素発生器などの各種医療システムを統合できます。

多様性による産業用途の強化

CANバスは、技術を開発した自動車産業から、再生可能エネルギーやビルオートメーションなどの他分野に至るまで、さまざまな産業分野にとって不可欠な資産となっています。配線の簡素化、堅牢な通信特性、リアルタイム制御機能の組み合わせにより、CANバスは産業エンジニアにとって極めて多用途なツールとなっています。上位層プロトコルによる用途のカスタマイズが可能であることが、さらに柔軟性を高めており、エンジニアはCANバスを多様なアプリケーションへ容易に統合できます。これらの特長により、複雑なシステムを接続するためのコスト効率が高く、信頼性があり、拡張性と効率性に優れた手段を求めるエンジニアにとって、CANバスは魅力的な選択肢となっています。

エネルギー貯蔵システムの最適化、生産ラインの自動化、制御システムの統合など、いずれの場合でも、CANバスは幅広い産業用途において効率性と信頼性の向上に大きな可能性をもたらします。

Moxaソリューション

Moxaは、CANバスの利点を活用した産業用途を強化するための幅広いソリューションを提供しています。詳細については、マイクロサイトをご覧いただき、当社の包括的なCANバス製品ラインナップをご確認ください。
