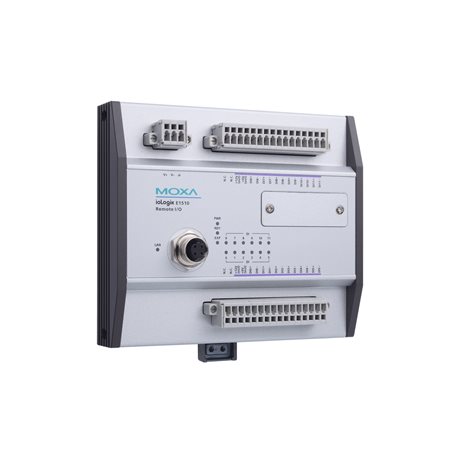

ioLogik E1500 シリーズ

鉄道車両アプリケーションに適したイーサネットリモートI/O

moxa-iologik-e1500-series-image-1-(1).jpg | Moxa

機能と特長

  • ユーザー定義が可能なModbus TCPスレーブアドレス指定
  • MX-AOPC UAサーバーとのアクティブな通信
  • ioSearchユーティリティによる簡単な大規模展開と設定が可能
  • Webブラウザ経由のフレンドリーな設定
  • WindowsまたはLinux向けのMXIOライブラリによりI/O管理を簡略化
  • EN 50121-3-2、EN 50121-4、一部のEN 50155仕様に準拠
  • 広い動作温度範囲:-40~85°C(-40~185°F)

認証

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ioLogik E1500シリーズイーサネットリモートI/Oデバイスは、頑丈なアルミニウム製の筐体を持ち、EN 50121-3-2、EN 50121-4、および鉄道車両アプリケーションで使用される電子機器に不可欠なEN 50155規格の必須セクションに準拠しています。 -40℃~85℃の広い動作温度範囲をサポートし、過酷な環境下でも安定した動作を確保できます。



鉄道車両監視用の頑丈な設計

ioLogik E1500シリーズイーサネットリモートI/Oデバイスは、頑丈なアルミニウム製の筐体を持ち、EN 50121-4および鉄道車両アプリケーションで使用される電子機器に不可欠なEN 50155仕様の一部に準拠しています。ioLogik E1500の設計はEN規格に厳密に準拠し、それにはEMC用件だけでなく、衝撃、振動、拡張された温度範囲、湿度および電源バリエーションに関する規格も含まれています。



チャネル間絶縁

このトポロジーでは、ioLogik E1500のI/Oチャネルが個別に絶縁されるため、安定性の高いデータ通信を実現します。たとえば、あるチャネルに落雷が発生しても、同じioLogik E1500上の他のチャネルに接続されているデバイスには影響しません。

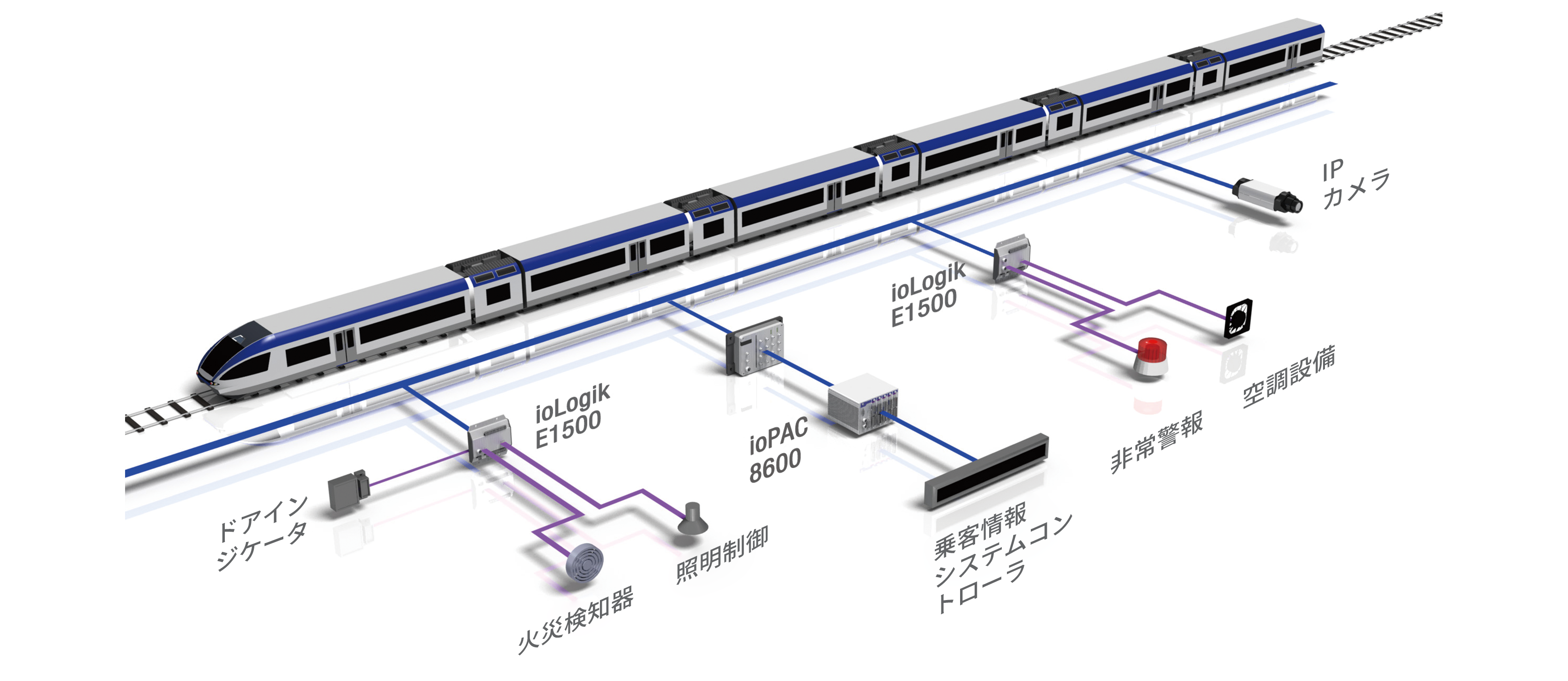

アプリケーション:鉄道車両の遠隔監視の効率化

鉄道I/Oモジュールは、鉄道車両で使用するEN 50155/50121リモートイーサネットI/Oデバイスです。耐振動設計、チャネル間絶縁を備え、-40℃~85℃の温度範囲で確実に動作し、鉄道車両のデータ収集に理想的なソリューションです。システムステータスの監視とI/Oイベントのトリガーの両方が可能で、システムの信頼性を高め、鉄道車両環境で効率を維持します。



  • Digital Input Channels

    ioLogik E1510-M12-T: 12
    ioLogik E1512-M12-T: 4

  • Configurable DIO Channels (by software)

    ioLogik E1512-M12-T: 4

  • Isolation

    3k VDC or 2k Vrms

  • Buttons

    Reset button

  • Connector

    Spring-type Euroblock terminal

  • Counter Frequency

    250 Hz

  • Digital Filtering Time Interval

    Software configurable

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI or event counter

  • Points per COM

    ioLogik E1512-M12-T: 2 channels

  • Sensor Type

    Dry contact
    Wet Contact (NPN or PNP)

  • Wet Contact (DI to GND)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Spring-type Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Mode

    DO or pulse output

  • I/O Type

    Sink

  • Over-Current Protection

    0.65 A per channel @ 25°C

  • Over-Temperature Shutdown

    175°C (typical), 150°C (min.)

  • Over-Voltage Protection

    35 VDC

  • Pulse Output Frequency

    500 Hz

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Web Console (HTTP)
    Windows Utility (ioSearch)

  • Industrial Protocols

    Modbus TCP Server (Slave)
    Moxa AOPC (Active Tag)
    MXIO Library

  • Management

    BOOTP
    DHCP Client
    HTTP
    IPv4
    TCP/IP
    UDP

  • LED Indicators

    ioLogik E1510-M12-T: PWR, RDY, EXP, LAN, DI Channels
    ioLogik E1512-M12-T: PWR, RDY, EXP, LAN, DI Channels, DO Channels

  • Mode

    Server

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16

  • Power Connector

    Spring-type Euroblock terminal

  • No. of Power Inputs

    1

  • Input Voltage

    12 to 48 VDC

  • Power Consumption

    150 mA @ 24 VDC

  • Housing

    Aluminum

  • Dimensions

    144 x 124 x 30 mm (5.67 x 4.88 x 1.18 in)

  • Weight

    825 g (1.82 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Wiring

    I/O cable, 16 to 26 AWG
    Power cable, 16 to 26 AWG

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

  • Storage Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4
    EN 50155

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    ioLogik E1510-M12-T: 507,064 hrs
    ioLogik E1512-M12-T: 554,122 hrs

  • Standards

    Telcordia SR332
