ioPAC 8600シリーズ（86M）モジュール

ioPAC 8600シリーズ用の堅牢なモジュール

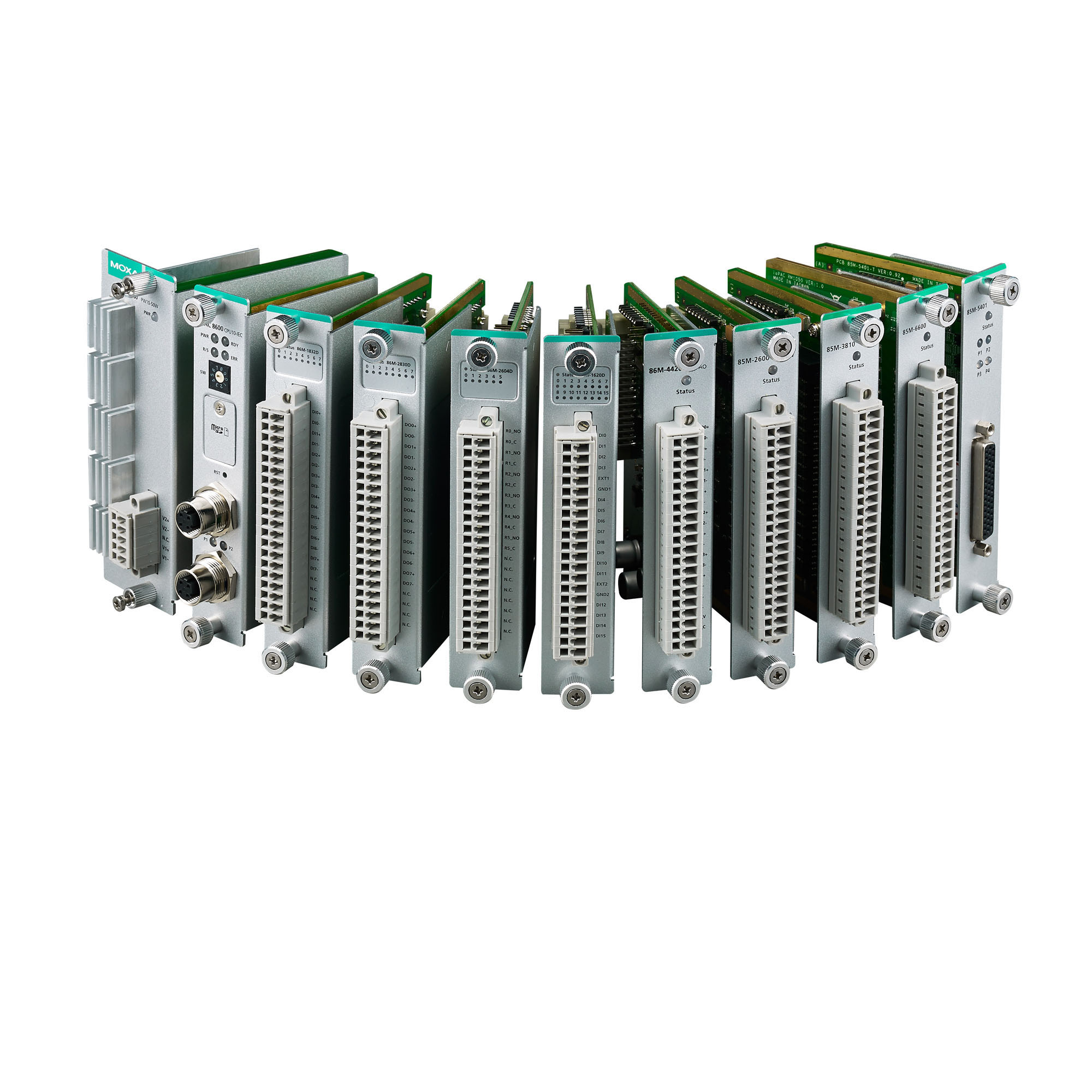

moxa-iopac-8600-series-86m-modules-image-1-(1).jpg | Moxa

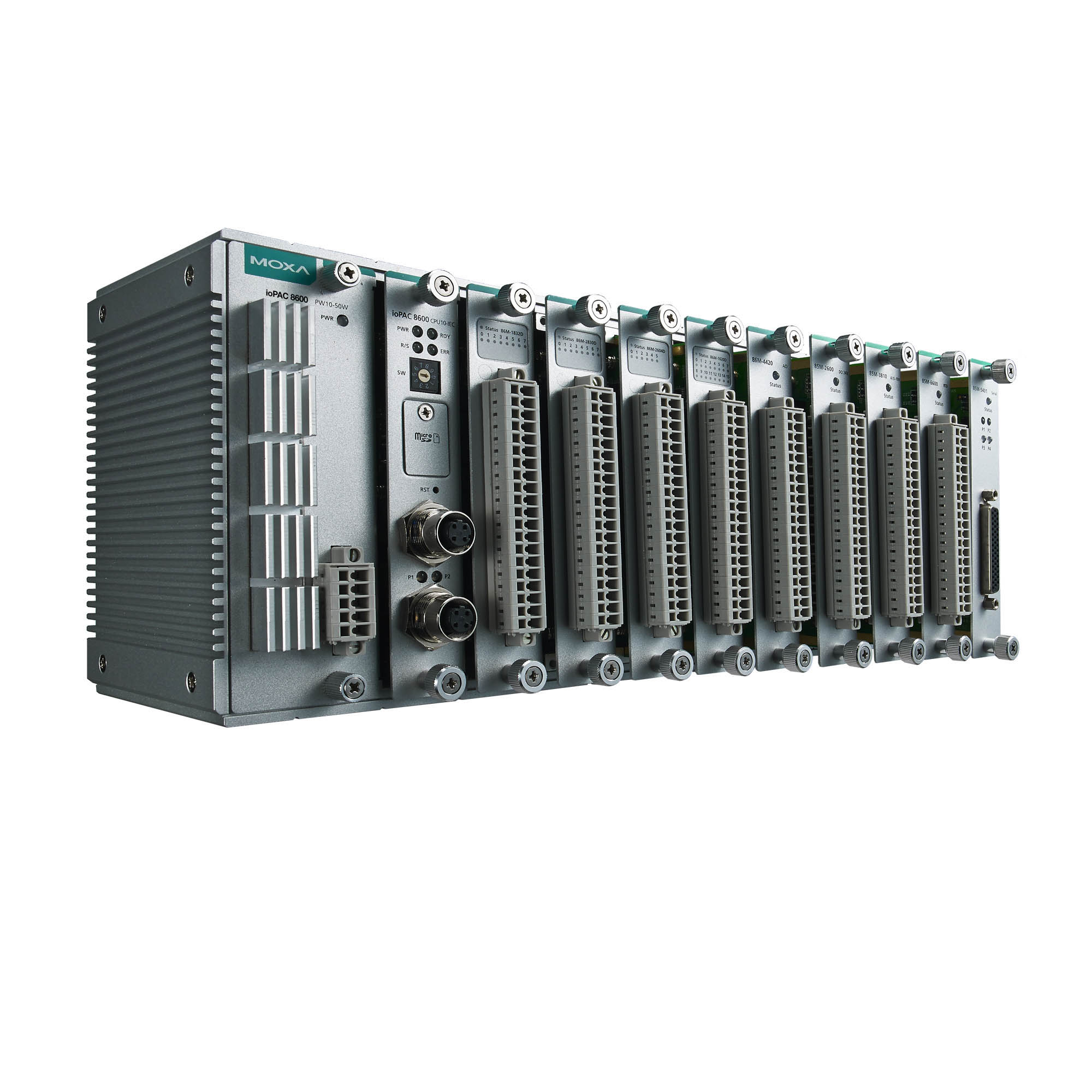

moxa-iopac-8600-series-86m-modules-image-2-(1).jpg | Moxa

機能と特長

  • EN 50155全必須検査項目に準拠 本製品は、EN 50155標準規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください： www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • EN 50121-4に準拠
  • 厳しい環境向けの堅牢でコンパクトな設計
  • ioPAC 8600シリーズデバイスのI/Oと通信の機能を拡張
  • 広い動作温度範囲：-40～75℃（-40～167℉）
  • チャネル間絶縁型デジタル入出力
  • 24～110 V DI/Oモジュールとユニバーサル電源入力範囲モジュール
  • CAN 2.0 A/B通信用CANバスをサポート

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのioPAC 8600シリーズ86Mモジュールには、チャネル間絶縁型DI、チャネル間絶縁型DO、リレー、AOが含まれ、これらはioPAC 8600シリーズデバイス用に更なるI/Oオプションとして提供されます。 ユーザーは、幅広いオプションが選択可能な85Mモジュールと組み合わせることによって、ターゲットアプリケーションに最適なI/Oの組み合わせを選択できるようになっています。すべての86Mモジュールは、鉄道産業アプリケーション向けに設計され、EN 50121-3-2、EN 50121-4およびすべてのEN 50155の全必須検査項目に準拠しています。さらに、これらのモジュールはすべて-40℃～75℃の広い動作温度範囲をサポートし、過酷な環境下でも安定した動作を確保できます。



  • Digital Input Channels

    86M-1620D-T: 16
    86M-1832D-T: 8

  • Digital Output Channels

    86M-2821D-T: 8
    86M-2830D-T: 8

  • Relay Channels

    86M-2604D-T: 6

  • Analog Output Channels

    86M-4420-T: 4

  • 2-Wire Ethernet Ports

    86M-5212U-T: 2

  • CAN Ports

    86M-5250-T: 2

  • Isolation

    3k VDC or 2k Vrms

  • Connector

    Spring-type Euroblock terminal

  • Voltage

    86M-1620D-T: 24 to 110 VDC
    86M-1832D-T: 24 VDC

  • Channel-to-Channel Isolation

    86M-1832D-T: 1k VDC

  • Counter Frequency

    86M-1832D-T: 5k Hz

  • Debouncing Function

    86M-1620D-T: Software enable/disable

  • Debouncing Time

    86M-1620D-T: 1 to 15 ms (software-selectable)

  • Digital Filtering Time Interval

    86M-1832D-T: Software configurable

  • I/O Mode

    86M-1620D-T: DI
    86M-1832D-T: DI, event counter, or frequency

  • Points per COM

    86M-1620D-T: 8 channels

  • Scan on Time

    86M-1620D-T: 0.5 ms

  • Scan Period

    86M-1620D-T: 8 ms (typical)

  • Sensor Type

    86M-1620D-T: PNP
    86M-1832D-T: Wet Contact (NPN or PNP)

  • Wet Contact (DI to COM)

    86M-1832D-T: On: 10 to 30 VDC
    86M-1832D-T: Off: 0 to 3 VDC
    86M-1620D-T: On: > 0.3 times external power voltage
    86M-1620D-T: Off: < 0.15 times external power voltage

  • Connector

    Spring-type Euroblock terminal

  • Voltage

    86M-2830D-T: 24 VDC
    86M-2821D-T: 24 to 110 VDC

  • Current Rating

    86M-2821D-T: 1500 mA per channel
    86M-2830D-T: 200 mA per channel

  • I/O Mode

    DO or PWM

  • I/O Type

    86M-2821D-T: Source
    86M-2830D-T: Sink

  • Over-Voltage Protection

    86M-2821D-T: 160 VDC
    86M-2830D-T: 41 VDC

  • Short-Circuit Protection

    86M-2821D-T: 2800 mA @ 25℃
    86M-2830D-T: 750 mA @ 25℃

  • Pulse Output Frequency

    86M-2821D-T: 100 Hz
    86M-2830D-T: 1 kHz

  • Connector

    Spring-type Euroblock terminal

  • I/O Mode

    Relay or PWM

  • Contact Current Rating

    Resistive load: 5 A @ 30 VDC, 250 VAC

  • Contact Resistance

    100 milli-ohms (max.)

  • Electrical Endurance

    60,000 operations @ 5 A resistive load

  • Initial Insulation Resistance

    1,000 mega-ohms (min.) @ 500 VDC

  • Mechanical Endurance

    5,000,000 operations

  • Pulse Output Frequency

    0.33 Hz at rated load

  • Type

    Form A (N.O.) power relay

  • Connector

    Spring-type Euroblock terminal

  • I/O Mode

    Static or waveform mode

  • Accuracy

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 to 75°C

  • Current Load Resistance

    External 24 VDC power: 1000 ohms
    Internal power: 400 ohms

  • Output Range

    0 to 10 VDC
    0 to 20 mA
    -10 to 10 V
    4 to 20 mA

  • Resolution

    12-bit

  • Voltage Output

    10 mA (max.)

  • Waveform Frequency

    125 Hz

  • Waveform Type

    Sine, Square, Triangle

  • Connector

    M12 D-coded 2-pin female connector

  • No. of Ports

    2

  • Standards

    BroadR-Reach® for 10 Mbps and 100 Mbps
    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX

  • Industrial Protocols

    CAN 2.0A, CAN 2.0B, CANopen DS301, V4.02

  • Baudrate

    10/20/50/125/250/500/800/1000 kbps, user-defined

  • Connector

    DB9 male

  • Isolation

    3k VDC or 2k Vrms

  • No. of Ports

    2

  • Terminator

    N/A, 120 ohms (by DIP)

  • Power Consumption

    86M-1620D-T: 12.6 mA @ 24 VDC
    86M-1832D-T: 12.6 mA @ 24 VDC
    86M-2604D-T: 127 mA @ 24 VDC
    86M-2830D-T: 76.7 mA @ 24 VDC
    86M-2821D-T: 85.2 mA @ 24 VDC
    86M-4420-T: 143.8 mA @ 24 VDC
    86M-5212U-T: 79.2 mA @ 24 VDC
    86M-5250-T: 60.0 mA @ 24 VDC

  • Dimensions

    25 x 128.2 x 85.5 mm (0.98 x 5.05 x 3.37 in)

  • Weight

    Under 80 g

  • Wiring

    I/O cable, 16 to 28 AWG

  • Operating Temperature

    -40 to 75℃ (-40 to 167℉)

  • Storage Temperature (package included)

    -40 to 85℃ (-40 to 185℉)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m より標高の高い場所での製品の正常な動作保証をお求めの場合はMoxaまでお問い合わせください。

  • EMC

    EN 55032/24, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 5100 MHz to 6000 MHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4, EN 50155

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    86M-1620D-T: 1,115,244 hrs
    86M-1832D-T: 1,149,108 hrs
    86M-2604D-T: 4,173,843 hrs
    86M-2821D-T: 696,245 hrs
    86M-2830D-T: 1,766,037 hrs
    86M-4420-T: 2,409,345 hrs
    86M-5212U-T: 2,498,942 hrs
    86M-5250-T: 3,306,609 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for ioPAC 8600 Series (CPU30)
58.3 MB 		ファームウェア
SHA-512
v2.1
2023年10月27日 2023年10月27日 リリースノート
Firmware for ioPAC 8600 Series (CPU30)
58.4 MB 		ファームウェア
SHA-512
v2.0
2023年4月21日 2023年4月21日 リリースノート
RTUxpress Configuration Utility
17.3 MB 		ユーティリティ
SHA-512
v1.7
  • Windows 7
  • Windows XP
 2019年10月3日 2019年10月3日 リリースノート
Software Package for ioPAC 8600 Series (86M) Modules (IEC Sample Code)
11.5 MB 		ソフトウェアパッケージ
SHA-512
v1.0.0
  • Windows
 2019年1月18日 2019年1月18日 リリースノート
Software Package for ioPAC 8600 Series (86M) Modules (8600-C CPU30 Series Linux C/C++ sample code)
260.1 KB 		ソフトウェアパッケージ
SHA-512
v1.1.0
  • Linux
 2017年6月28日 2017年6月28日 リリースノート
MX-AOPC UA Logger
44.2 MB 		ユーティリティ
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2017年6月14日 2017年6月14日 リリースノート
MX-AOPC UA Server
36.3 MB 		ユーティリティ
SHA-512
v1.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2017年6月14日 2017年6月14日 リリースノート
Software Package for ioPAC 8600 Series (86M) Modules (CPU30 toolchain)
335.3 MB 		ソフトウェアパッケージ
SHA-512
v1.0
  • Linux
 2017年4月24日 2017年4月24日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書
名前 種類 言語 バージョン リリース日
FOSS Statement for ioPAC 8600, 86M, 85M Series
290.1 KB 		宣言書 英語 v1.0 2024年9月30日 2024年9月30日
ioPAC 8600シリーズ（86M）モジュールデータシート
3.1 MB 		データシート 日本語 v1.1 2019年7月31日 2019年7月31日
2D CAD for 86M-5212U-T
162.2 KB 		2D CAD 英語 2016年3月3日 2016年3月3日
2D CAD for 86M-5250-T
106.6 KB 		2D CAD 英語 2016年3月3日 2016年3月3日
2D CAD for 86M-1620D-T
115.8 KB 		2D CAD 英語 2015年6月25日 2015年6月25日
2D CAD for 86M-1832D-T
114.6 KB 		2D CAD 英語 2015年6月25日 2015年6月25日
2D CAD for 86M-2604D-T
116.7 KB 		2D CAD 英語 2015年6月25日 2015年6月25日
2D CAD for 86M-2830D-T
119.7 KB 		2D CAD 英語 2015年6月25日 2015年6月25日
2D CAD for 86M-4420-T
98.9 KB 		2D CAD 英語 2015年6月25日 2015年6月25日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (8)

画像を表示
比較
moxa-86m-4420-t-image.jpg | Moxa86M-4420-T
比較
moxa-86m-2830d-t-image.jpg | Moxa86M-2830D-T
比較

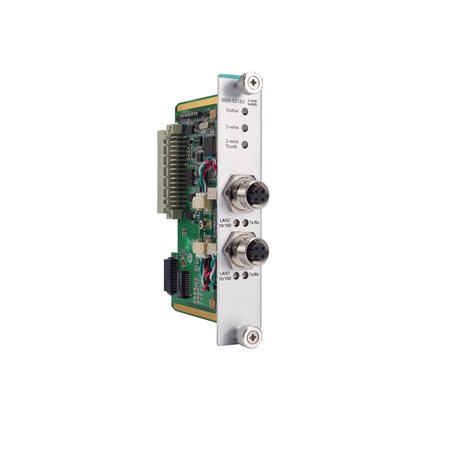

moxa-86m-5212u-t-image.jpg | Moxa86M-5212U-T
比較
moxa-86m-2821d-t-image.jpg | Moxa86M-2821D-T
Input/Output Interface4 x AO8 x DO2 x 2-wire Ethernet8 x DO
Input/Output Mode±10 V
0-10 V
0-20 mA
4-20 mA		24 VDC ch-to-ch isolation100BASE-TX IEEE 802.3u
10BASE-T IEEE 802.3
100 Mbps BroadR-Reach
10 Mbps BroadR-Reach		24-110 VDC
Type–Sink–Source
Channel LED–✓✓✓
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較

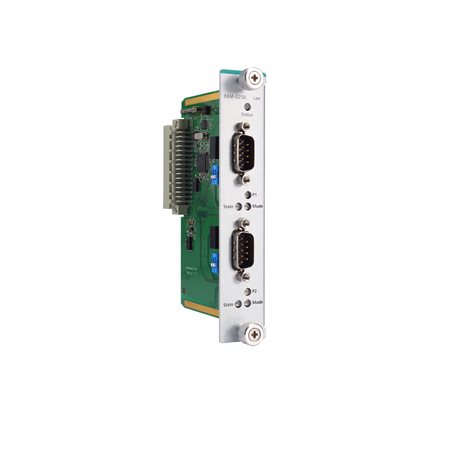

moxa-86m-5250-t-image.jpg | Moxa86M-5250-T
比較
moxa-86m-1832d-t-image.jpg | Moxa86M-1832D-T
比較
moxa-86m-2604d-t-image.jpg | Moxa86M-2604D-T
比較

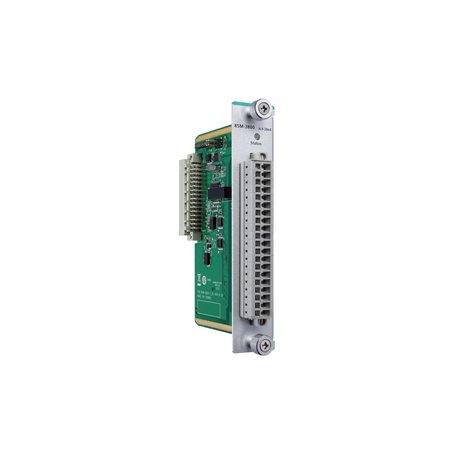

moxa-86m-1620d-t-image.jpg | Moxa86M-1620D-T
