ioLogik 2500 シリーズ

Click&Go Plusロジックを搭載したスマートなイーサネットリモートI/O

moxa-iologik-2500-series-image-1-(1).jpg | Moxa

moxa-iologik-2500-series-image-2-(1).jpg | Moxa

moxa-iologik-2500-series-image-3-(1).jpg | Moxa

moxa-iologik-2500-series-image-4-(1).jpg | Moxa

moxa-iologik-2500-series-image-5-(1).jpg | Moxa

特徴および利点

Click&Go Plusコントロールロジックによるフロントエンドインテリジェンスを搭載（最大48ルールまで）
MX-AOPC UAサーバーとのアクティブな通信
MX-AOPC UAロガー・ソフトウェアを使用して自動的に切断中のデータを補完
イーサネットデバイス接続用の4ポートアンマネージド・スイッチを内蔵
最大8つのioLogik E1200ユニットをデイジーチェーン接続可能なI/O拡張ポート
3-in-1シリアルポート：RS-232、RS-422、RS-485
SNMPv1/v2c/v3をサポート
WindowsまたはLinux向けのMXIOライブラリによりI/O管理を簡略化
-40～75°C（-40～167°F）の環境に対する広い動作温度モデルが利用可能

認証

営業担当者に連絡

製品紹介

ioLogik 2500はユニークなハードウェアおよびソフトウェア設計を採用したスマートなイーサネットリモートI/Oデバイスで、様々な産業用データ取得アプリケーションに最適なソリューションとなっています。 ioLogik 2500には4ポートのアンマネージドイーサネットスイッチや2つのシリアルポートなどのハードウェア設計が施されており、それがシームレスに様々なフィールドデバイスに接続できるようになっています。

イーサネットポートの1つは最大8台のioLogik E1200拡張モジュールをデイジー・チェーン接続して、100以上のチャンネルを提供するのに使用できます。ioLogik 2500は「ヘッド」ユニットとして機能し、Click&Go Plusロジックを使用してI/Oアレイ全体を制御できます。最も重要なこととして、I/Oアレイ全体をネットワークに接続にするのに必要なのは1つのIPだけであるため、ioLogik 2500はIPアドレスの数が不足している産業用フィールドサイト向けの最適なソリューションとなります。

プログラミングが不要なClick&Go Plus™ロジック

Click&Go Plus™コントロールロジックは最大48のルールと8つの条件/アクションをサポートしています。また、そのグラフィカル・ユーザー・インタフェースは3つのロジック・ゲートと3つのマルチ・レイヤを提供し、より強力で効率的なIOソリューションを構築するのに役立ちます。Click&Go Plus™ロジックのルールを設定した後は、IOxpressの便利なシミュレーション機能を使って、Click&Go Plus™ルールの潜在的なエラーを検出してからオンラインのデバイスにそれらのルールをアップロードすることができます。

マルチプロトコルのデータコンセントレーター

複数のプロトコルをサポートすることにより、ioLogik 2500はフィールドサイトのデータを収集し、上のレベルのシステムにそれを送信する作業を効率化できます。フィールドサイトの収集に関して、ioLogik 2500はModbus TCPとModbus RTUの両方を介して他のサードパーティデバイスからデータを収集できます。そして、最大8つのioLogik E1200モジュールをリンクして、100を上回る異なるI/Oチャネルを介して多様なI/Oアレイを用意することにより、上のレベルのシステムがすべてのフィールドサイトのデータにアクセスできるようにします。上のレベルのシステムについて、ioLogik2500は、様々なIT/OTシステムと簡単に統合を行うために、Modbus TCP、SNMP、SNMP Trap、RESTful API、Active OPCタグ、C++ライブラリをサポートし、ioLogik 2500がフィールドサイトをネットワークにリンクするための最適なデータコンセントレーターとなるようにしています。

ローカルストレージのデータロギングでデータの完全性を確保

ioLogik 2500は、microSDカードをサポートし、貴重なデータを保存する強力なデータロギングツールにします。フィールドサイトの重要なデータには、FTPを介して異なるシステムによりリモートでアクセスできます。そして、ioLogikのデータの完全性を確保する機能により、ネットワークが予期せず停止する際に、MX-AOPC UAスイートを通じてリアルタイムのデータ監視を行うことが可能になっています。

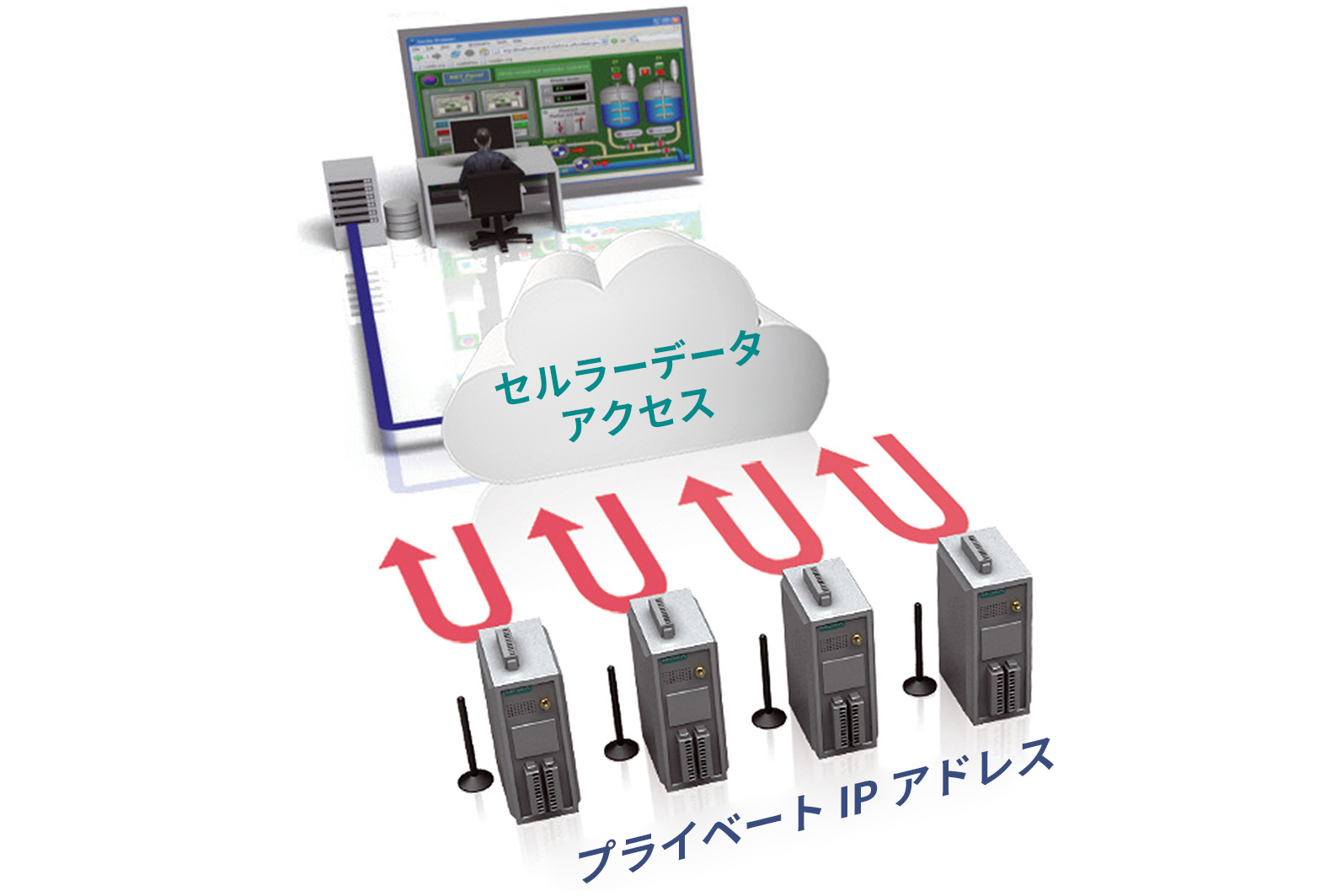

セルラーネットワークを介したリモートアクセスセルラーI/O

ほとんどの通信事業者はダイナミックでプライベートIPアドレスのSIMカードを提供しています。プライベートIPカードは安価ですが、クラウドへ直接アクセスするために使用できません。Moxaのセルラーデータアクセスソフトウェアは、特別なデータルートをセルラーモデルとクラウドの間に確立することにより、このタイプの接続を実現します。

Moxaのセルラーデータアクセスソフトウェアを使用するのに必要なのは1つのパブリックIPアドレスだけで、これを利用することにより、内部レジスタの値の更新、出力チャネルのステータスの変更、デバイスに接続されているデバイスの設定の修正を、すべてクラウドを通じて容易に行うことができます。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

microSD Slot

Up to 32 GB (SD 2.0 compatible)
Note: For units operating in extreme temperatures, industrial-grade, wide-temperature microSD cards are required.

Language

Click&Go Plus

Analog Input Channels

ioLogik 2542 Series: 4
Digital Input Channels

ioLogik 2512 Series: 8
Configurable DIO Channels (by software)

ioLogik 2512 Series: 8
ioLogik 2542 Series: 12
Buttons

Reset button
Isolation

3k VDC or 2k Vrms

Connector

Screw-fastened Euroblock terminal
I/O Mode

DI or event counter
Sensor Type

Dry contact
Wet contact (NPN or PNP)
Dry Contact

On: short to GND
Off: open
Wet Contact (DI to COM)

On: 10 to 30 VDC
Off: 0 to 3 VDC
Points per COM

ioLogik 2512 Series: 8 channels
ioLogik 2542 Series: 6 channels
Counter Frequency

2.5 kHz
Digital Filtering Time Interval

Software configurable

Connector

Screw-fastened Euroblock terminal
I/O Mode

DO or pulse output
I/O Type

Sink
Current Rating

500 mA per channel
Pulse Output Frequency

5 kHz (max.)
DIO Output Leakage Current

< 1 mA @ 30 VDC
Over-Current Protection

1.5 A per channel @ 25°C
Over-Temperature Shutdown

175°C (typical), 150°C (min.)
Over-Voltage Protection

45 VDC (typical)

Connector

Screw-fastened Euroblock terminal
I/O Mode

Voltage/Current
I/O Type

Differential
Input Range

±10 VDC
0 to 10 VDC
0 to 20 mA
4 to 20 mA
4 to 20 mA (with burn-out detection)
Resolution

16 bits
Sampling Rate

All channels: 400 samples/sec
Per channel: 100 samples/sec
Accuracy

ioLogik 2542 Series (except -T models):
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C

ioLogik 2542-T
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C
±0.5% FSR @ -40 to 75°C

ioLogik 2542 HSPA-T/WL1-EU-T/WL1-JP-T/WL1-US-T:
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C
±0.5% FSR @ -30 to 70°C
±0.5% FSR @ -30 to 70°C
Built-in Resistor for Current Input

120 ohms
Input Impedance

1 mega-ohms (min.)
Over-Voltage Protection

-25 to +30 VDC (power on)
-35 to +35 VDC (power off)

10/100BaseT(X) Ports (RJ45 connector)

4, 1 MAC address (Ethernet bypass)
Magnetic Isolation Protection

1.5 kV (built-in)

Configuration Options

Web Console (HTTP/HTTPS), Windows Utility (IOxpress)
Industrial Protocols

CGI commands, Modbus TCP Client (Master), Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library, RESTful API, SNMPv1/v2c/v3, SNMPv1/v2c Trap
Management

ioLogik 2500 Series -HSPA/Ethernet models: BOOTP, IPv4, SMTP, TCP/IP, DHCP Client
ioLogik 2500 Series -WL1 models: BOOTP, IPv4, SMTP, TCP/IP
MIB

Device Settings MIB
Security

HTTPS/SSL
Time Management

SNTP

LED Indicators

ioLogik 2512/2542 Series: PWR, RDY, Serial port (P1, P2), Ethernet port (L1 to L4), I/O Channel Status (0 to 15)
ioLogik 2500 Series -HSPA/-WL1 models: PWR, RDY, Serial port (P1, P2), Ethernet port (L1 to L4), I/O Channel Status (0 to 15), Wireless connection, Signal Status

Baudrate

300 bps to 115.2 kbps
Connector

8-pin RJ45
Data Bits

5, 6, 7, 8
Flow Control

None, RTS/CTS, XON/XOFF
No. of Ports

2
Parity

None, Even, Odd
Serial Standards

RS-232, RS-422, RS-485
Stop Bits

1, 2

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Industrial Protocols

Modbus RTU Client (Master)

Cellular Standards

GSM, EDGE, GPRS, UMTS, HSPA
Band Options

ioLogik 2500 Series -HSPA models: UMTS/HSPA+ 800/850/900/1900/2100 MHz
ioLogik 2500 Series -HSPA models: Universal quad-band GSM/GPRS/EDGE 850/900/1800/1900 MHz
SIM Control Voltage

1.8 V, 3 V
SIM Format

Mini SIM
Cellular Antenna Connectors

ioLogik 2500 Series -HSPA models: 1 SMA female

IPsec VPN

ioLogik 2500 Series -HSPA models: DES, 3DES, AES-128, AES-192, AES-256

WLAN Standards

802.11b/g
802.11i Wireless Security
Modulation Type

DSSS
OFDM
Frequency Band for US (20 MHz operating channels)

2.412 to 2.462 GHz (11 channels)
Frequency Band for EU (20 MHz operating channels)

2.412 to 2.472 GHz (13 channels)
Frequency Band for JP (20 MHz operating channels)

2.412 to 2.484 GHz (14 channels)
Wireless Security

WEP encryption (64-bit and 128-bit)
WPA/WPA2-Personal
Transmission Rate

802.11b: 1, 2, 5.5, 11 Mbps
802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
Transmitter Power for 802.11b

18±1.5 dBm @ 1 to 11 Mbps
Transmitter Power for 802.11g

18±1.5 dBm @ 6 to 24 Mbps
17±1.5 dBm @ 36 Mbps
16±1.5 dBm @ 48 Mbps
16±1.5 dBm @ 54 Mbps
Receiver Sensitivity for 802.11b (measured at 2.437 GHz)

Typ. -97 dBm @ 1 Mbps
Typ. -94 dBm @ 2 Mbps
Typ. -92 dBm @ 5.5 Mbps
Typ. -90 dBm @ 11 Mbps
Receiver Sensitivity for 802.11g (measured at 2.437 GHz)

Typ. -88 dBm @ 6 to 24 Mbps
Typ. -85 dBm @ 36 Mbps
Typ. -75 dBm @ 48 Mbps
Typ. -70 dBm @ 54 Mbps
WLAN Antenna Connector

ioLogik 2512-WL1/2542-WL1 Series: 1 RP-SMA male

Power Connector

Screw-fastened Euroblock terminal
No. of Power Inputs

1
Input Voltage

12 to 48 VDC
Power Consumption

ioLogik 2512 Series: 254 mA @ 24 VDC, 529 mA @ 12 VDC, 133 mA @ 48VDC
ioLogik 2512-HSPA Series: 352 mA @ 24 VDC, 728 mA @ 12 VDC, 187 mA @ 48 VDC
ioLogik 2512-WL1 Series: 354 mA @ 24 VDC, 735 mA @ 12 VDC, 189 mA @ 48 VDC
ioLogik 2542 Series: 281 mA @ 24 VDC, 589 mA @ 12 VDC, 144 mA @ 48 VDC
ioLogik 2542-HSPA Series: 311 mA @ 24 VDC, 649 mA @ 12 VDC, 166 mA @ 48 VDC
ioLogik 2542-WL1 Series: 380 mA @ 24 VDC, 797 mA @ 12 VDC, 203 mA @ 48 VDC

Housing

Metal
IP Rating

IP30
Dimensions

61 x 157 x 115 mm (2.4 x 6.18 x 4.53 in)
Weight

1,265 g (2.79 lb)
Installation

DIN-rail mounting, Wall mounting (with optional kit)
Wiring

I/O cable, 16 to 26 AWG
Power cable, 12 to 24 AWG

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
HSPA/WL1 -T models: -30 to 70°C (-22 to 158°F)
ioLogik 2512-T/2542-T: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m

EMC

EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

All models:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8

ioLogik 2500 Series:
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-5 Surge: Power: 1 kV

ioLogik 2500 Series -HSPA/-WL1 models:
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-5 Surge: Power: 2 kV
Vibration

IEC 60068-2-6
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Hazardous Locations

ATEX, Class I Division 2
Safety

UL 508
Radio

EN 301 489-1/17, NCC (-WL models)
Radio Frequency

EN 301 908, EN 301 489-24, EN 301 511
WLAN Standards

EN 300328
EN 301893

Green Product

RoHS, CRoHS, WEEE

Time

ioLogik 2512 Series: 467,032 hrs
ioLogik 2542 Series: 375,439 hrs
ioLogik 2512-HSPA Series: 378,154 hrs
ioLogik 2542-HSPA Series: 378,154 hrs
ioLogik 2512-WL1 Series: 400,469 hrs
ioLogik 2542-WL1 Series: 331,222 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	バージョン	オペレーティングシステム	リリーズ日
IOxpress Configuration Utility 5.0 MB	ユーティリティ	v2.4.0	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2012	2019年6月5日 2019年6月5日リリースノート
MX-AOPC UA Server 37.6 MB	ユーティリティ	v2.1	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2019年5月16日 2019年5月16日リリースノート
MX-AOPC UA Logger 31.8 MB	ユーティリティ	v2.1	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2019年5月16日 2019年5月16日リリースノート
MIB file for ioThinx 2500 Series 318.2 KB	ソフトウェアパッケージ	v1.2		2019年1月16日 2019年1月16日リリースノート
Firmware for ioLogik 2500 Series (Wi-Fi) 12.2 MB	ファームウェア	v3.0		2019年1月15日 2019年1月15日リリースノート
Firmware for ioLogik 2500 Series (HSPA) 3.4 MB	ファームウェア	v3.0		2019年1月15日 2019年1月15日リリースノート
Firmware for ioLogik 2500 Series (Ethernet) 3.4 MB	ファームウェア	v3.0		2019年1月14日 2019年1月14日リリースノート
IOxpress Configuration Utility 5.0 MB	ユーティリティ	v2.3.0	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2018年12月1日 2018年12月1日リリースノート
Firmware for ioLogik 2500 Series (HSPA) 3.4 MB	ファームウェア	v2.3		2018年8月19日 2018年8月19日リリースノート
Firmware for ioLogik 2500 Series (Wi-Fi) 12.2 MB	ファームウェア	v2.3		2018年8月19日 2018年8月19日リリースノート
Firmware for ioLogik 2500 Series (Ethernet) 3.4 MB	ファームウェア	v2.3		2018年8月19日 2018年8月19日リリースノート
Firmware for ioLogik 2500 Series (GPRS) 3.4 MB	ファームウェア	v2.3		2018年8月19日 2018年8月19日リリースノート
MX-AOPC UA Logger 44.2 MB	ユーティリティ	v1.1	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2017年6月14日 2017年6月14日リリースノート
MX-AOPC UA Server 36.3 MB	ユーティリティ	v1.6	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2017年6月14日 2017年6月14日リリースノート
Utility for ioLogik 2500 Series (Cellular Data Access) 2.9 MB	ユーティリティ	v1.2	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2016年9月9日 2016年9月9日リリースノート
MXIO Library for Linux (ioLogik 2500) 752.7 KB	ライブラリー	v3.0	Debian 7.x	2016年9月8日 2016年9月8日リリースノート
MXIO Library for Windows (ioLogik 2500) 1.7 MB	ライブラリー	v3.0	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2016年9月8日 2016年9月8日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリーズ日
ioLogik 2500シリーズデータシート 4.9 MB	データシート	日本語	v1.2	2019年10月4日 2019年10月4日
Manual for ioLogik 2500 Series 7.4 MB	マニュアル	英語	v7.0	2019年1月17日 2019年1月17日
Tech Note: Smart I/O Introduction 2.0 MB	テクニカルノート	英語	v1.0	2019年1月9日 2019年1月9日
2D CAD for ioLogik 2500-Cellular 265.3 KB	2D CAD	英語		2017年3月6日 2017年3月6日
2D CAD for ioLogik 2500-Ethernet 194.0 KB	2D CAD	英語		2017年3月6日 2017年3月6日
2D CAD for ioLogik 2500-WiFi 278.1 KB	2D CAD	英語		2017年3月6日 2017年3月6日
QIG for ioLogik 2500 Series 1.6 MB	QIG (クイックインストールガイド)	英語	v1.0	2016年12月28日 2016年12月28日
Tech Note: Connecting the ioLogik 2000 to a SolarWinds NPM 1.3 MB	テクニカルノート	英語	v1.0	2016年11月28日 2016年11月28日
Manual for ioLogik 2500 Series (Click&Go) 637.0 KB	マニュアル	英語	v4.0	2016年10月13日 2016年10月13日

産業用コネクティビティとネットワーキング101

テクノロジーガイド

IEC 61850変電所ガイドブック

ソリューションのパンフレット

IIoTスマートI/Oパンフレット

利用可能なモデル (20)

画像を表示

	比較 ioLogik 2512	比較 ioLogik 2512-T	比較 ioLogik 2542	比較 ioLogik 2542-T
Input/Output Interface	8 x DI, 8 x DIO	8 x DI, 8 x DIO	4 x AI, 12 x DIO	4 x AI, 12 x DIO
Wireless Standard	–	–	–	–
Operating Temp.	-10 to 60°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 ioLogik 2512-HSPA	比較 ioLogik 2512-HSPA-T	比較 ioLogik 2542-HSPA	比較 ioLogik 2542-HSPA-T
Input/Output Interface	8 x DI, 8 x DIO	8 x DI, 8 x DIO	4 x AI, 12 x DIO	4 x AI, 12 x DIO
Wireless Standard	UMTS/HSPA+: five-band 800/850/900/1900/2100 MHz GSM/GPRS/EDGE: quad-band 850/900/1800/1900 MHz	UMTS/HSPA+: five-band 800/850/900/1900/2100 MHz GSM/GPRS/EDGE: quad-band 850/900/1800/1900 MHz	UMTS/HSPA+: five-band 800/850/900/1900/2100 MHz GSM/GPRS/EDGE: quad-band 850/900/1800/1900 MHz	UMTS/HSPA+: five-band 800/850/900/1900/2100 MHz GSM/GPRS/EDGE: quad-band 850/900/1800/1900 MHz
Operating Temp.	-10 to 60°C	-30 to 70°C	-10 to 60°C	-30 to 70°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 ioLogik 2512-WL1-EU	比較 ioLogik 2512-WL1-EU-T	比較 ioLogik 2542-WL1-EU	比較 ioLogik 2542-WL1-EU-T
Input/Output Interface	8 x DI, 8 x DIO	8 x DI, 8 x DIO	4 x AI, 12 x DIO	4 x AI, 12 x DIO
Wireless Standard	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN
Operating Temp.	-10 to 60°C	-30 to 70°C	-10 to 60°C	-30 to 70°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 ioLogik 2512-WL1-US	比較 ioLogik 2512-WL1-US-T	比較 ioLogik 2542-WL1-US	比較 ioLogik 2542-WL1-US-T
Input/Output Interface	8 x DI, 8 x DIO	8 x DI, 8 x DIO	4 x AI, 12 x DIO	4 x AI, 12 x DIO
Wireless Standard	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN
Operating Temp.	-10 to 60°C	-30 to 70°C	-10 to 60°C	-30 to 70°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 ioLogik 2512-WL1-JP	比較 ioLogik 2512-WL1-JP-T	比較 ioLogik 2542-WL1-JP	比較 ioLogik 2542-WL1-JP-T
Input/Output Interface	8 x DI, 8 x DIO	8 x DI, 8 x DIO	4 x AI, 12 x DIO	4 x AI, 12 x DIO
Wireless Standard	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN	IEEE 802.11b/g for wireless LAN
Operating Temp.	-10 to 60°C	-30 to 70°C	-10 to 60°C	-30 to 70°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

産業用ネットワークインフラ

産業用エッジコネクティビティ

産業用コンピューティング

産業分野

テクノロジーフォーカス

IIoT接続を簡素化

産業用ネットワークの防御を強化

製品サポート

修理および保証

リソース

連絡する

Moxaについて

さらにMoxaについて知る

情熱を新たな可能性に

Moxa Japan合同会社について
