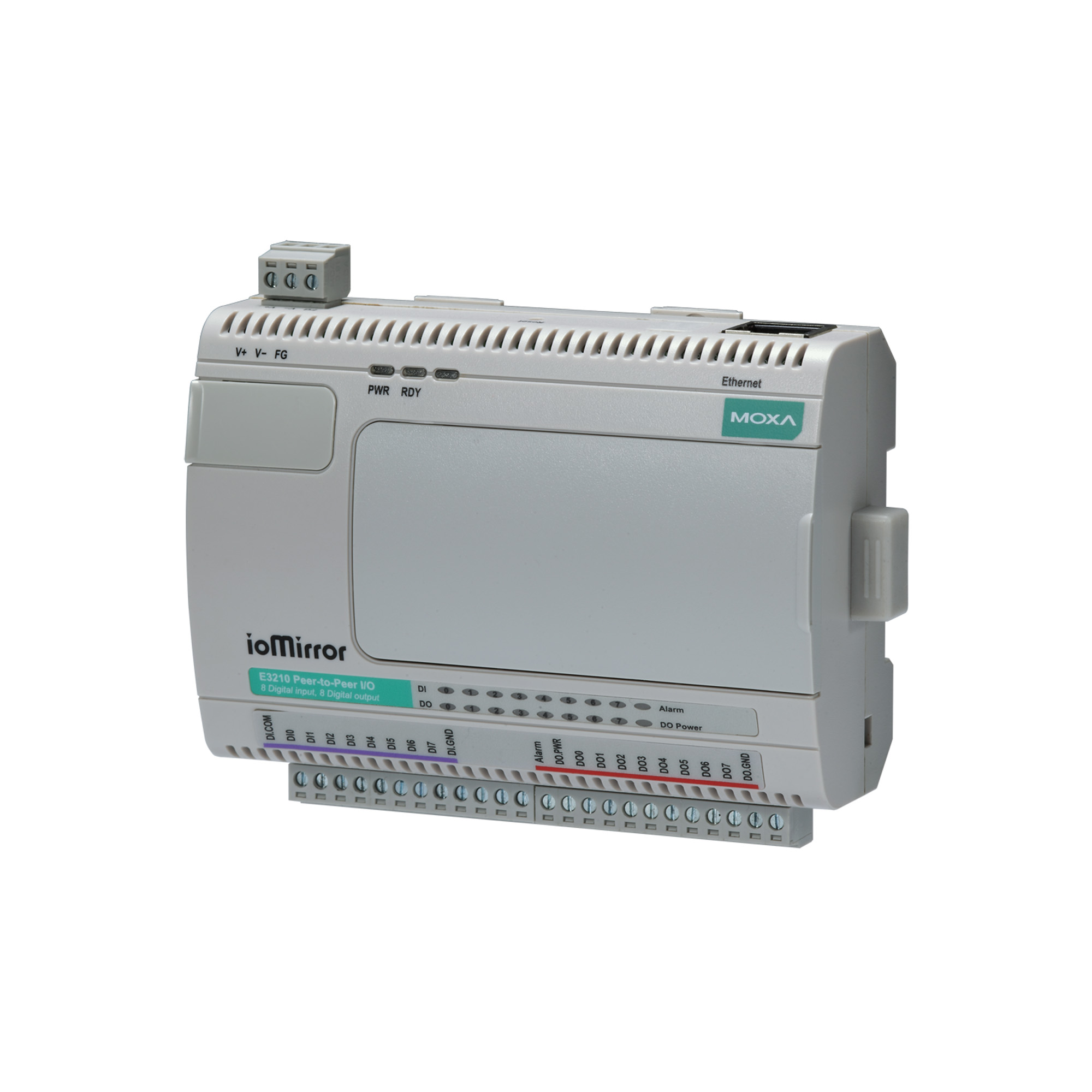

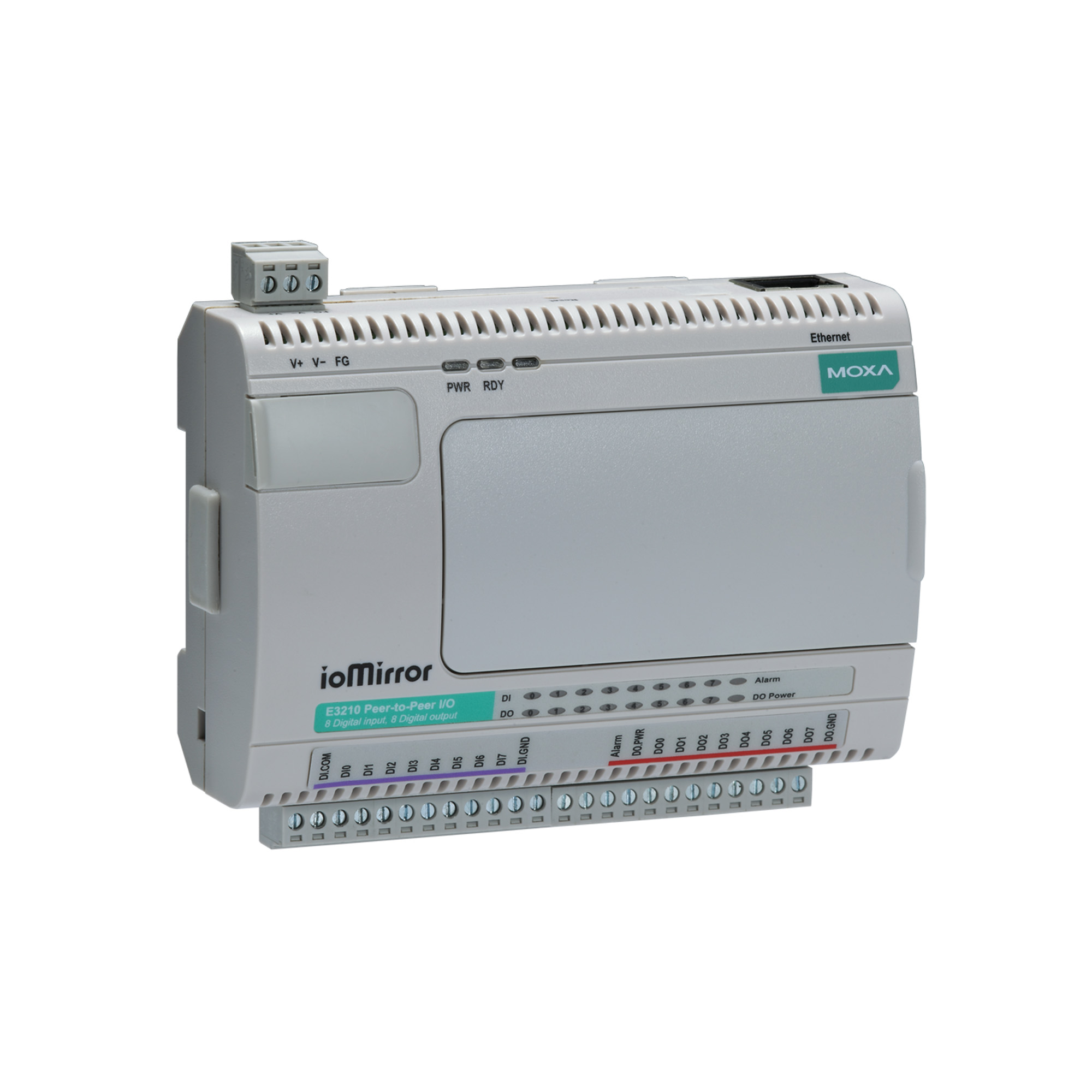

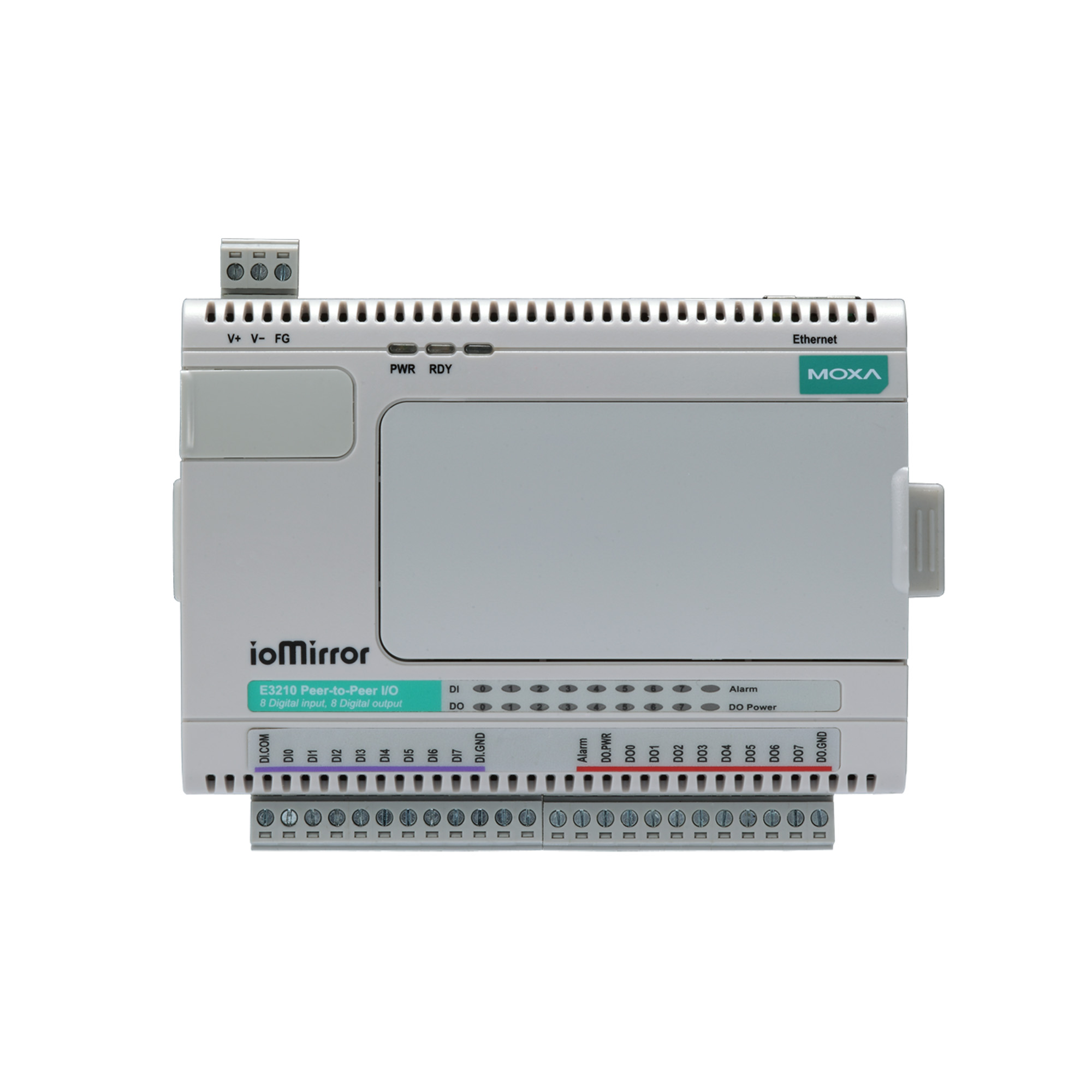

ioMirror E3200シリーズ

8つのデジタル入力と8つのデジタル出力を備えたイーサネットピアツーピアI/O

moxa-iomirror-e3200-series-image-1-(1).jpg | Moxa
moxa-iomirror-e3200-series-image-2-(1).jpg | Moxa
moxa-iomirror-e3200-series-image-3-(1).jpg | Moxa

機能と特長

  • IPを介した直接的な入力 - 出力信号伝送
  • 高速ピアツーピアI/O（20ミリ秒以下）
  • 接続ステータス用の物理アラームポート x１
  • Webベースの設定をすばやく簡単に行うためのユーティリティ
  • ローカルアラームチャネル
  • リモートアラームメッセージ
  • リモート監視用のModbus TCPをサポート
  • 設定が簡単なオプションのLCDモジュール

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ioMirror E3200シリーズは、リモートデジタル入力信号をIPネットワーク経由で出力信号に接続するケーブル交換ソリューションとして設計されており、8つのデジタル入力チャネル、8つのデジタル出力チャネル、および10/100Mイーサネットインターフェースを備えています。最大8ペアのデジタル入力および出力信号をイーサネット経由で別のioMirror E3200シリーズデバイスと交換したり、ローカルPLCまたはDCSコントローラに送信したりできます。ioMirrorは、ローカルエリアネットワークを介して、低信号レイテンシ（通常20ミリ秒未満）を実現できます。ioMirrorでは、リモートセンサーを銅線、ファイバ、またはワイヤレスイーサネットインフラストラクチャを介してローカルコントローラまたはディスプレイパネルに接続でき、ノイズの問題なしに、信号を事実上無制限の距離で送信できます。



センサー信号を16の異なる場所に分割

ioMirror E3200シリーズは、1つの入力信号を2つの異なるIPアドレスで2つのデジタル出力チャネルに分割できます。8つのタンクレベルの信号を、16の異なるディスプレイパネルで同時に監視できます。



接続を監視するためのローカルアラームおよびリモートアラームメッセージ

ioMirror E3200シリーズには24 VDCアラーム出力チャネルがあり、接続失敗時に、接続されたブザーまたはLEDディスプレイをアクティブにすることができます。さらに、両方のioMirrorモジュールは、メッセージをioEventLogソフトウェアに送信できるため、1つ以上の警告メッセージがioEventLogソフトウェアに確実に到達します。



  • Digital Input Channels

    8

  • Digital Output Channels

    8

  • Alarm Contact Channels

    1

  • Isolation

    3k VDC or 2k Vrms

  • Buttons

    Reset button

  • Connector

    Screw-fastened Euroblock terminal

  • Digital Filtering Time Interval

    Software configurable

  • Dry Contact

    On: short to GND
    Off: open

  • I/O Mode

    DI

  • Over-Voltage Protection

    36 VDC

  • Points per COM

    8 channels

  • Sensor Type

    Dry contact
    Wet Contact (NPN)

  • Wet Contact (DI to GND)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • Connector

    Screw-fastened Euroblock terminal

  • Current Rating

    200 mA per channel

  • I/O Mode

    DO

  • I/O Type

    Sink

  • Over-Current Protection

    0.6 A per channel @ 25°C

  • Over-Temperature Shutdown

    160°C (min.)

  • Over-Voltage Protection

    35 VDC

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Web Console (HTTP)
    Windows Utility (ioMirrorAdmin)

  • Industrial Protocols

    Modbus TCP Server (Slave)

  • Management

    BOOTP
    DHCP Client
    HTTP
    TCP/IP
    UDP

  • Time Management

    SNTP

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16

  • LED Indicators

    PWR, Ready

  • Power Connector

    Screw-fastened Euroblock terminal

  • No. of Power Inputs

    1

  • Input Voltage

    12 to 48 VDC

  • Power Consumption

    136 mA @ 24 VDC

  • I/O Type

    Sink

  • Current Rating

    Max. 200 mA per channel

  • Connector

    Screw-fastened Euroblock terminal

  • Housing

    Plastic

  • Dimensions

    115 x 79 x 45.6 mm (4.53 x 3.11 x 1.80 in)

  • Weight

    205 g (0.45 lb)

  • Wiring

    I/O cable, 16 to 26 AWG
    Power cable, 16 to 26 AWG

  • Installation

    Wall mounting
    DIN-rail mounting

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m
    Note: Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

  • Freefall

    IEC 60068-2-32

  • EMI

    EN 61000-6-4, FCC Part 15B Class A

  • Safety

    UL 508

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Time

    231,020 hrs

  • Standards

    Telcordia SR332
