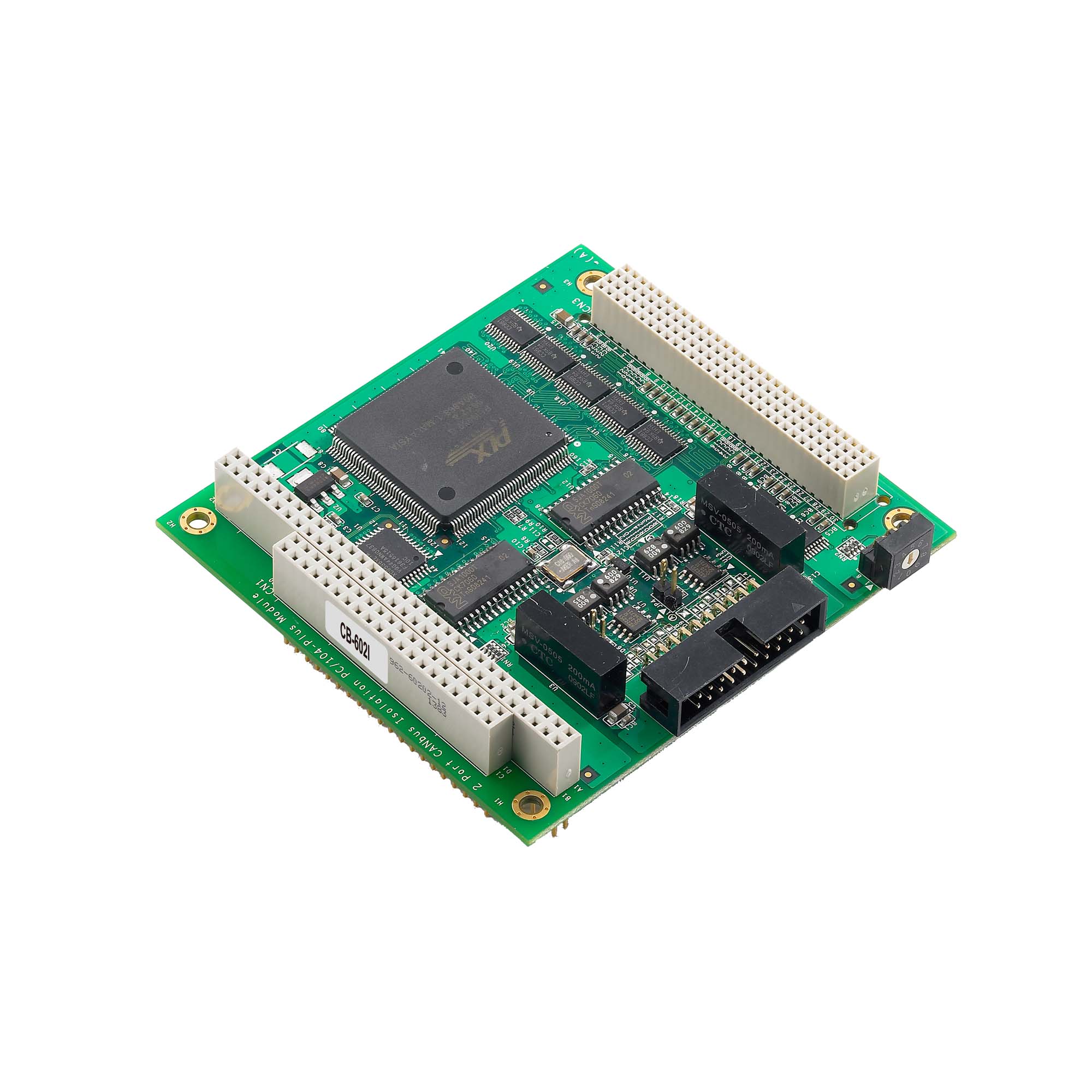

CB-602Iシリーズ

2ポートCANインターフェースPC/104-Plusモジュール（2 kV絶縁付き）

moxa-cb-602i-series-image-1-(1).jpg | Moxa

機能と特長

  • CAN 2.0AとCAN 2.0Bをサポート
  • 2つの独立したCAN通信ポート
  • 最大1 MbpsのCAN転送レート
  • 2 kVの電気的絶縁
  • 各ポートに送受信ステータスを表示するLED搭載
  • CANバスネットワークのためのオプションの120Ωの終端抵抗
  • DLLライブラリとサンプルが含まれています
  • Windowsドライバを提供

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのCB-602I CAN（コントローラーエリアネットワーク）インターフェースボードはPC/104-Plusインターフェースをサポートします。CANインターフェースデバイスに接続するためのオプションのDB9およびDB25接続ケーブルも用意されています。CB-602I CANインターフェースボードは、バスアービトレーションとエラー検出を提供するNXP SJA1000とPCA82C251のトランシーバーを使用します。-40～85°Cの広範囲動作温度（CB-602I-Tのみ）と2 kVの絶縁により、過酷な産業環境での使用に適しています。



  • Isolation

    2 kV

  • Max. No. of Boards per PC

    8

  • Baudrate

    10/20/50/125/250/500/800/1000 kbps, user-defined

  • Connector

    20-pin box header

  • No. of Ports

    2

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    248,563 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Windows driver for CANbus Serial Boards (Windows 10, WHQL certified)
2.4 MB 		ドライバー
SHA-512
v3.0
  • Windows 10
  • Windows Server 2016
  • Windows Server 2019
 2023年11月22日 2023年11月22日 リリースノート
Windows driver for CANbus Serial Boards (Windows 11, WHQL certified)
2.3 MB 		ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2023年11月22日 2023年11月22日 リリースノート
Driver for CB-602I Series (Linux)
36.3 KB 		ドライバー
SHA-512
v1.0
  • Linux 2.6.x
  • Linux 3.x
 2012年11月4日 2012年11月4日 リリースノート
Driver for CB-602I Series (Windows)
1.2 MB 		ドライバー
SHA-512
v1.0
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2009年12月6日 2009年12月6日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
QIG for CAN Interface Boards
165.6 KB 		QIG (クイックインストールガイド) 英語 v3.3 2025年1月22日 2025年1月22日
FOSS Statement for Multiple CAN Bus Board Windows Driver
143.5 KB 		宣言書 英語 v1.0 2024年10月29日 2024年10月29日
Declaration of Conformity for CB-602I Series
297.2 KB 		宣言書 英語 v1.0 2024年8月24日 2024年8月24日
CB-602I シリーズデータシート
3.1 MB 		データシート 日本語 v1.1 2021年9月24日 2021年9月24日
QIG for CAN Interface Boards
173.3 KB 		QIG (クイックインストールガイド) 英語 v3.2 2021年5月19日 2021年5月19日
Manual for CB-602I Series
1.8 MB 		マニュアル 英語 v2.0 2009年9月11日 2009年9月11日

利用可能なモデル (2)

画像を表示
比較
moxa-cb-602i-t-w-o-cable-image.jpg | MoxaCB-602I-T w/o Cable
比較
moxa-cb-602i-w-o-cable-image.jpg | MoxaCB-602I w/o Cable
Serial BusPC/104-PlusPC/104-Plus
CAN SpecificationCAN 2.0 A/BCAN 2.0 A/B
No. of Serial Ports22
Serial Isolation Protection2 kV2 kV
Operating Temp.-40 to 85°C0 to 55°C
